无线发送与接收的距离测试

无线发送模块室外测试



01 无线发送与接收

---

一、前言

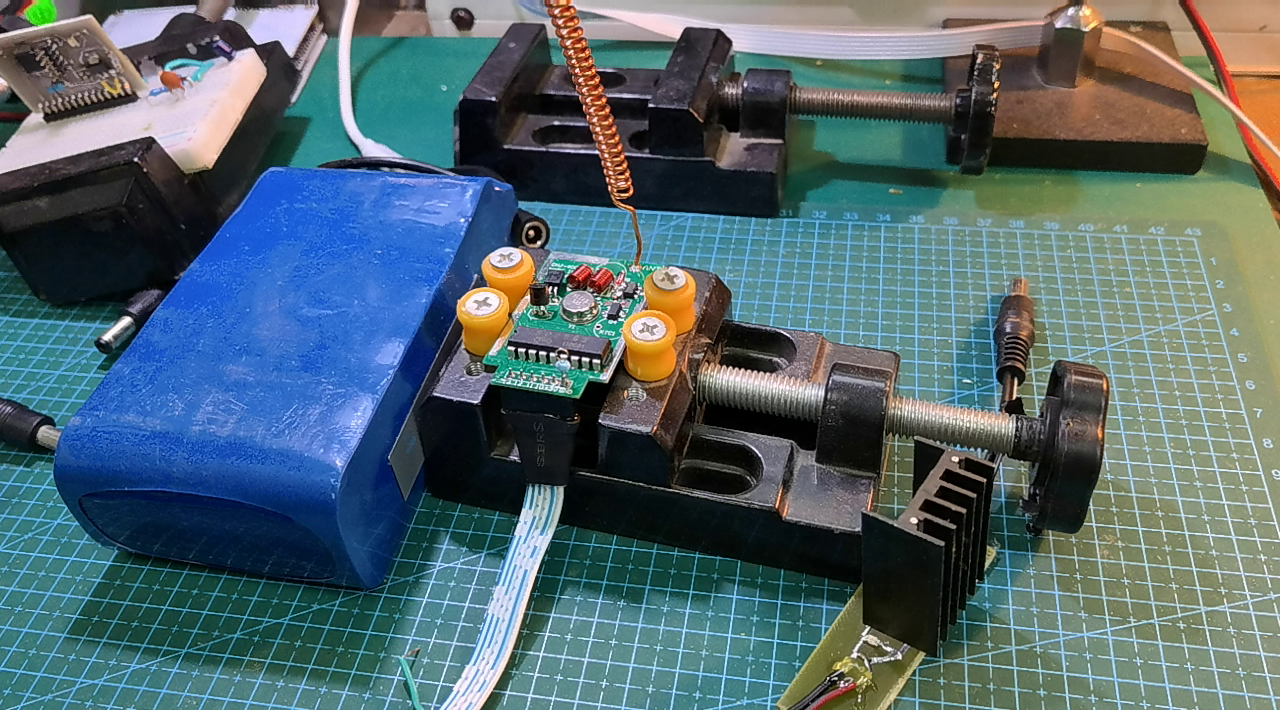

  昨天对于这款微型 433MHz 接收模块进行了测试， 通过编程单片机可以读取发送的编码信息。  下面准备带着蓄电池以及发送模块， 在室外进行测试。  通过接收模块上的 LED 状态， 判断是否接收正常。  发送和接收各自使用一个 12V蓄电池， 经过稳压供电。

二、测试结果

1、主楼台阶测试

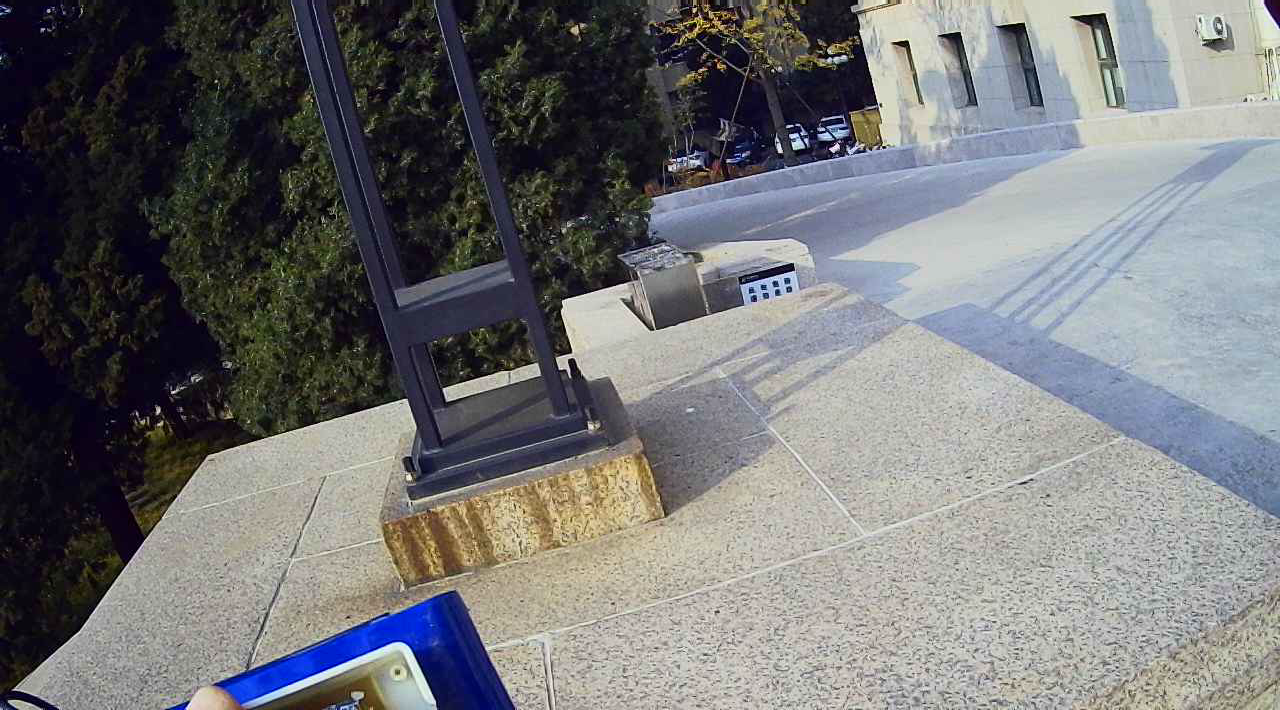

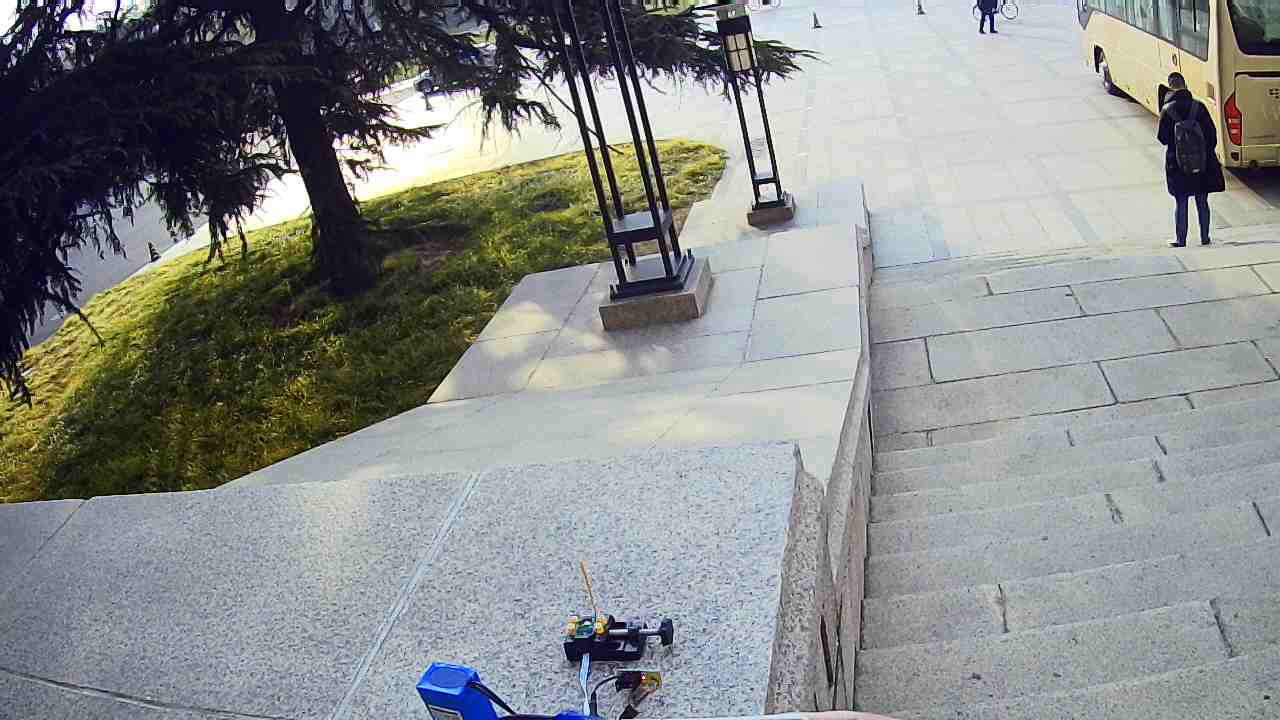

  带着发送和接收模块走下楼梯。 首先来到楼下台阶的左侧， 将发射极放在左侧台阶上。   然后手持接收器往右侧行进。 实际上在这个过程， 也会看到接收信号灯闪烁， 说明信号不稳。  来到台阶右侧， 距离发射极大约50米， 可以看到此时接收信号正常。  接下来走向更远的道路南侧。  这里距离发射模块大约有 100米的距离。 接收模块显示信号并不稳定。  远距离接收信号不稳定可以理解， 实际上在从模块出发时就出现过接收信号不稳定。 猜测两个原因， 一个是接收模块的天线不好， 另一个是信号解码软件有问题。

2、操场测试

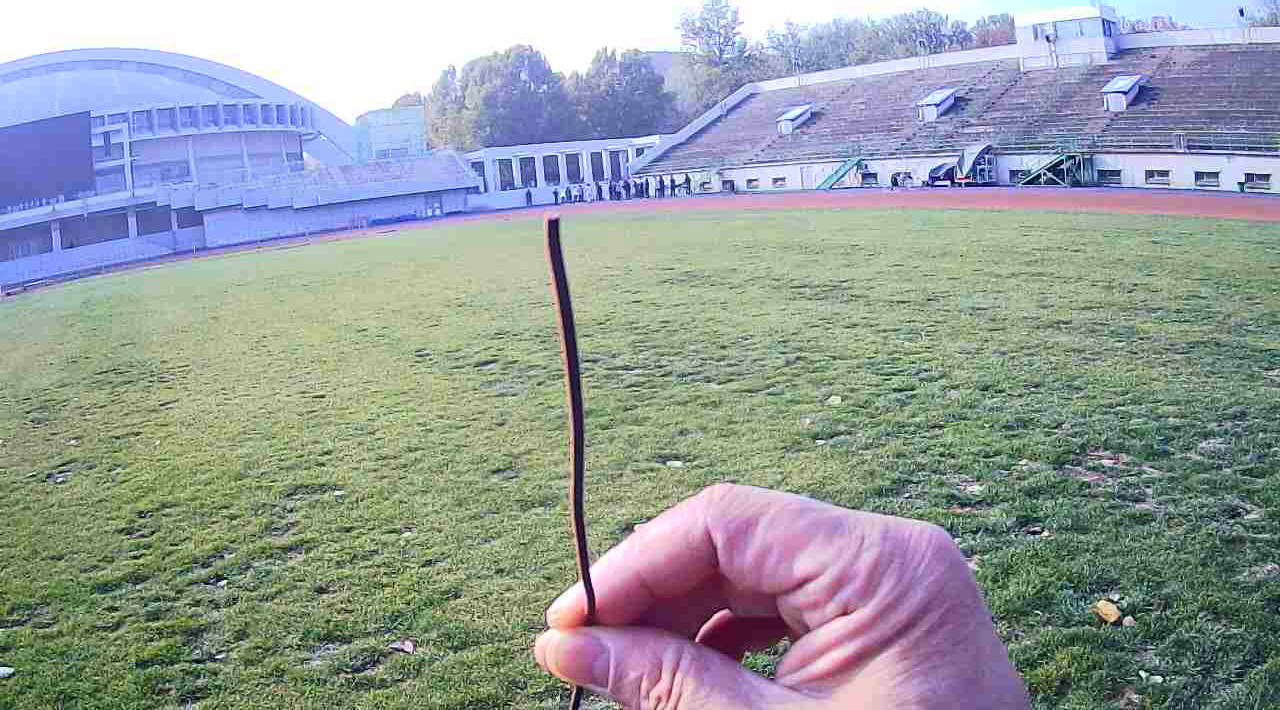

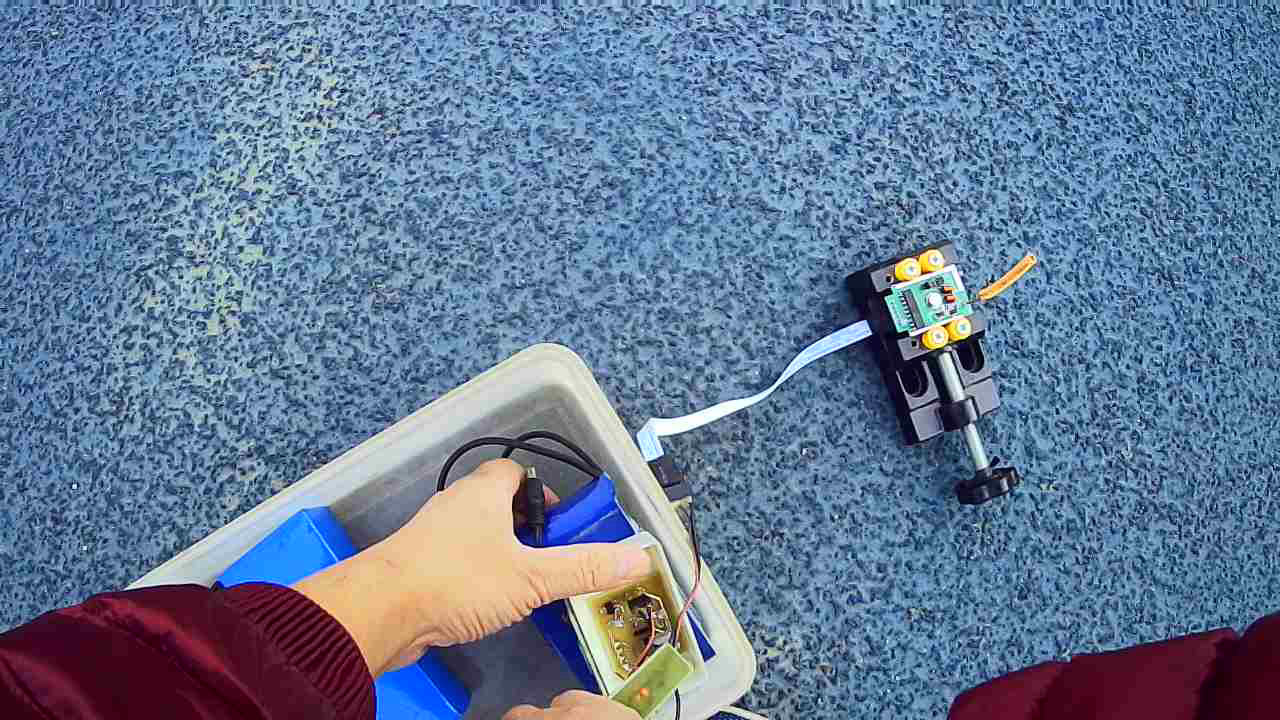

  来到操场进行测试， 这儿可以有更换的开阔地带进行测试。 操场上现在时刻有许多上体育课的同学们。  将测试模块放置在地上， 手持接收模块向远方走去。  实际上没有走多远就发现接收模块信号不太稳定了。  这儿距离放置在地上的发送模块也就是 20 多米的距离。  将模块放置在地上， 就基本上无法显示接收到信号了。  拿起来之后， 可以断断续续接收到信号。 由此可见， 高度无论是对发射还是接受都很重要。

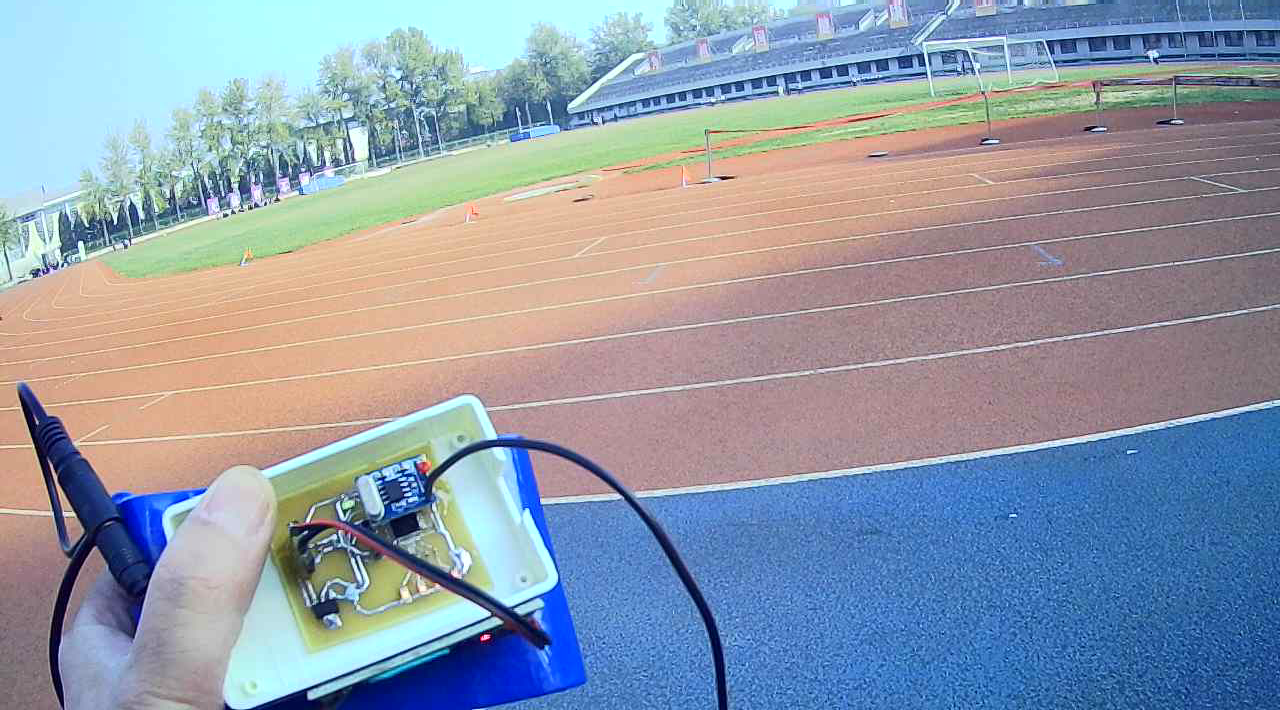

  下面将发射模块放置在高度， 测试一下看是否可以提高信号传输距离。  将发射模块放置在距离地面 大约 2米的墙上。  然后走向远方， 现在明显感觉到信号稳定多了。  在这里距离发射模块大约 30米， 接收信号虽然偶尔有闪烁， 但还是非常稳定。  调整接收天线 可以改变接收稳定性。  现在已经来到距离发射模块大约 150米 操场的对角线附近。 此时接收信号已经非常不稳定了。   放置在地上， 已经无法接收到信号了。  重新回到发射模块附近。  可以看到在 20米之内， 接收信号都非常稳定。  今天在操场上的测试就到这里。 下面修改一下单片机检测程序， 提高信号检测的稳定性。



※ 总  结 ※

---

  本文记录了对 433MHz 大功率无线发射模块室外测试过程。 接收模块显示的接收信号不太稳定。  下面对接收软件进行调整， 使其适应弱信号下信号解调过程。

---
