锂电池充电小板 - TP4056

TP4056锂电池充电芯片

• TP4056锂电池充电芯片数据手册.pdf


01 锂电池充电

---

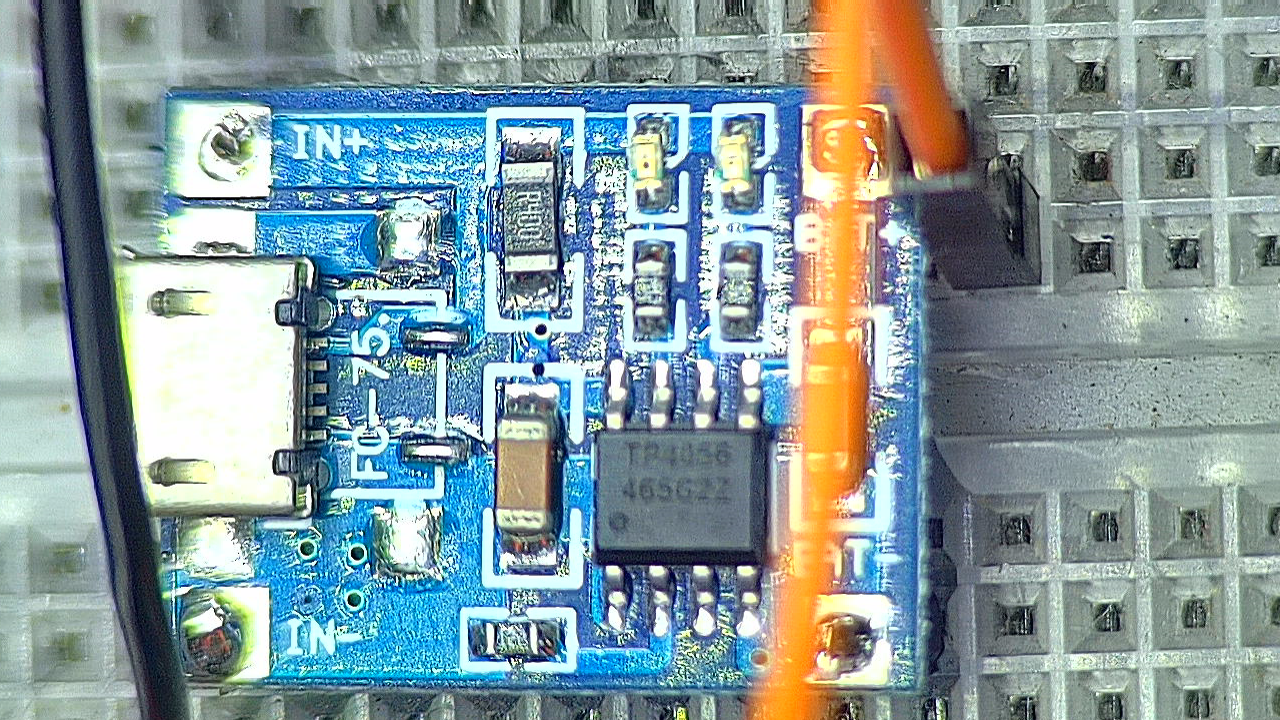

  这是一个手边的小型锂电池充电电路板，  它是基于 TP4056 芯片设计的。  下面对其进行初步测试。

一、电路参数

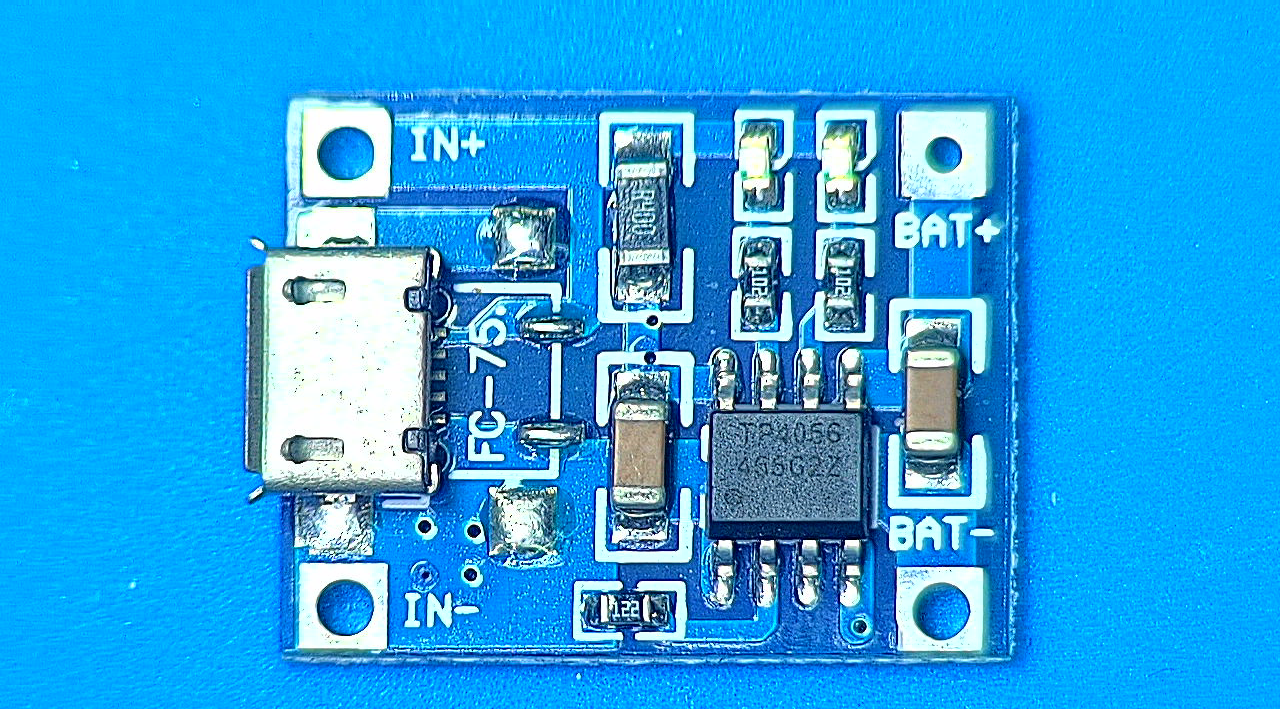

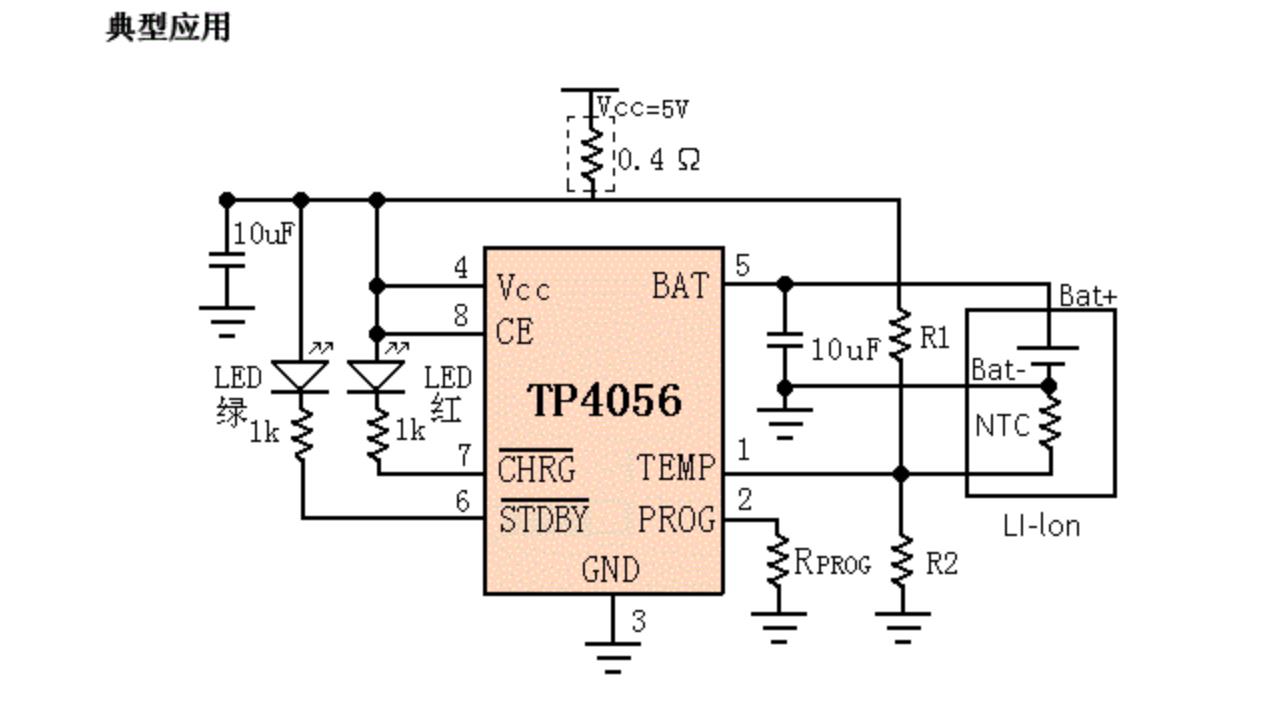

  这是 TP4056 参考充电电路。  根据实际电路板上的器件参数， 可以知道，  限流电阻为0.4欧姆。  电流设定电阻为 1.2kΩ。 数据手册中给出了充电电流， 与设定电阻之间的关系。  由于 设定电阻为 1.2k欧姆，  所以充电电流为 1A。 下面初步测试一下这个电路板。

二、充电测试

  在面包板上给充电板提供5V输入电压。  输出连接一个 3.8V的锂电池。   5V电源输出400mA 左右， 这比模块设定 1A小，  电池两端电压为 4.3V， 看来这个锂电池现在已经接近于充满状态。

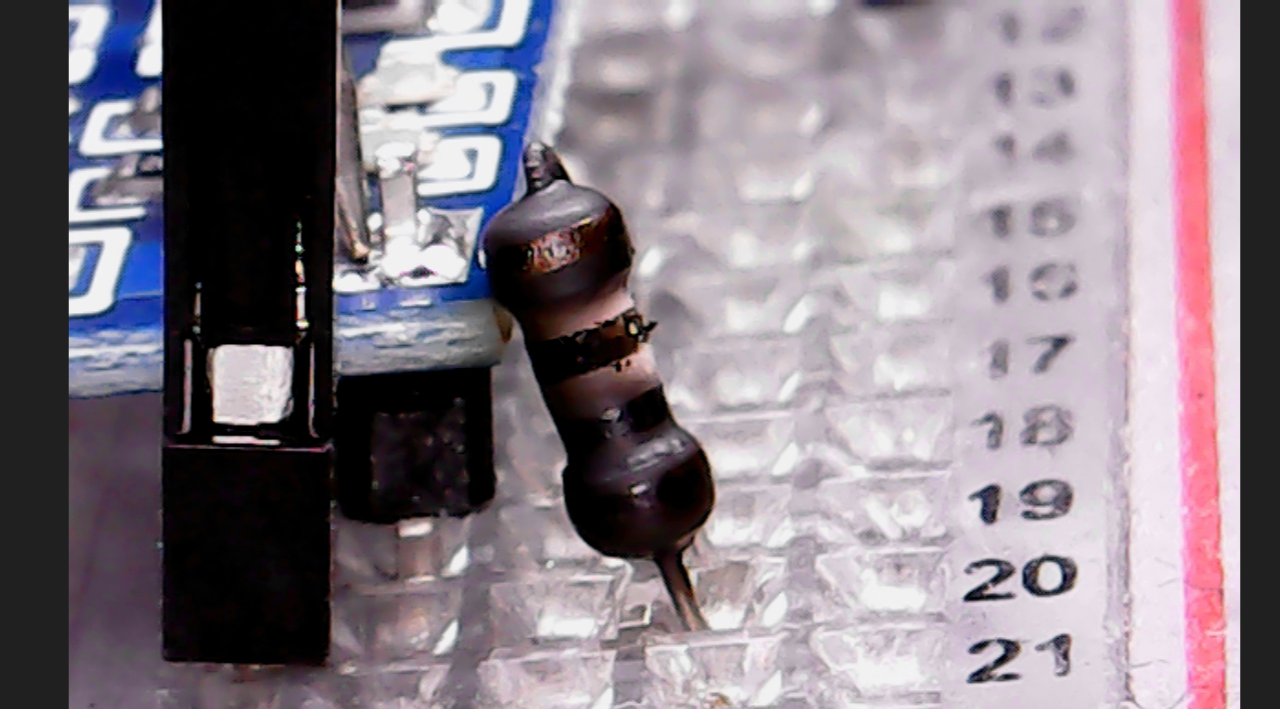

  将锂电池与充电板断开， 板上红灯熄灭， 蓝灯闪烁。  使用一个 10欧姆的电阻作为输出负载。 输出电压为 4.38V 左右。  供电电源输出 460mA。  负载10Ω电阻已经过载了，  它外部的封装漆开始冒烟。  最终高温使得外部呈现黑色。

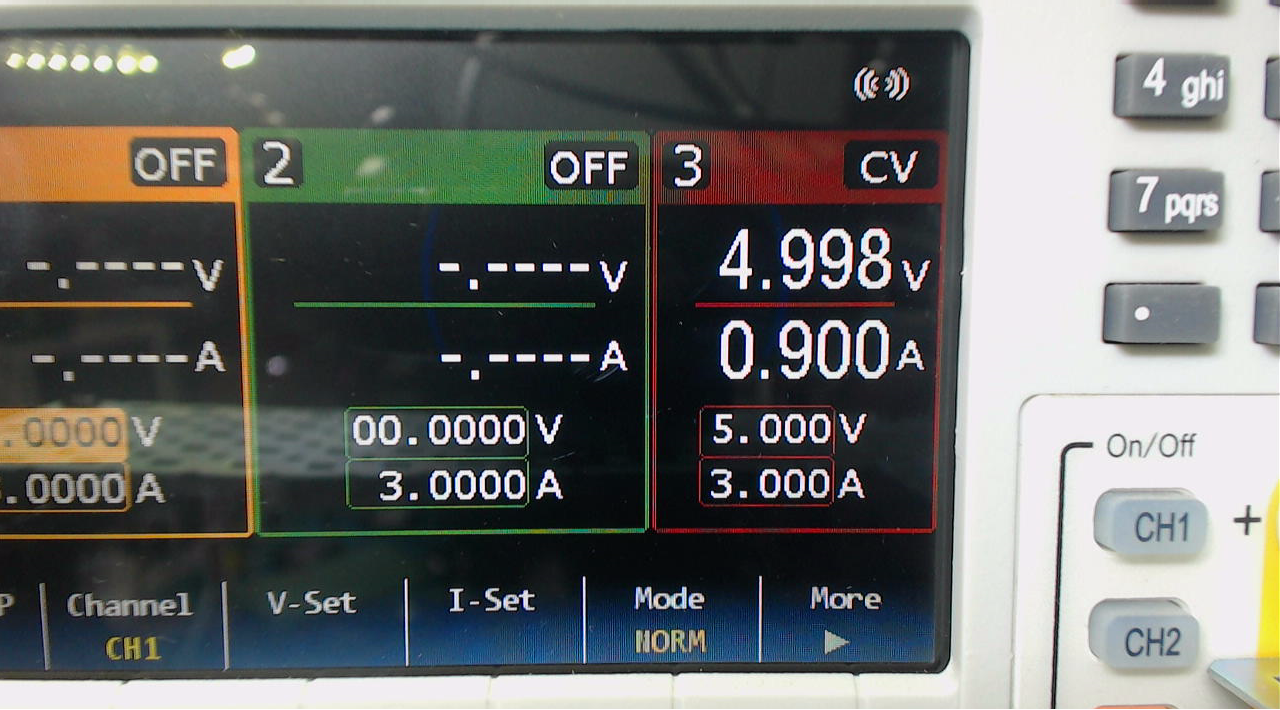

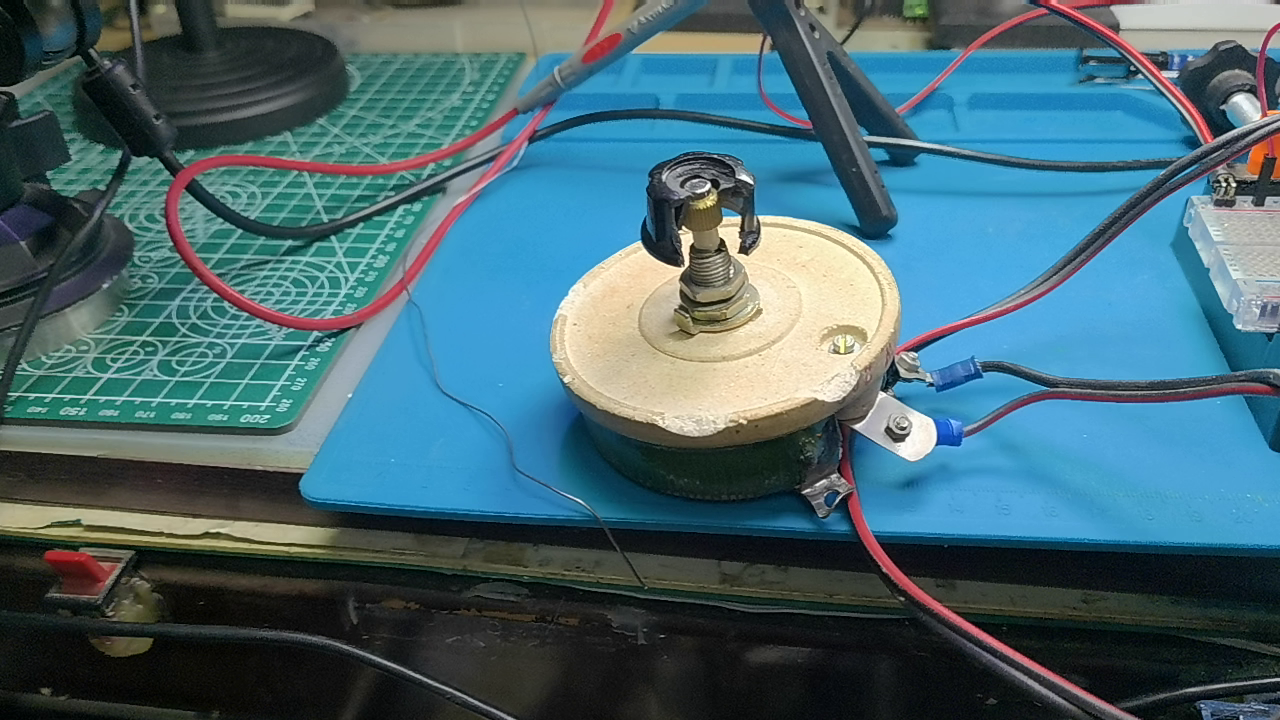

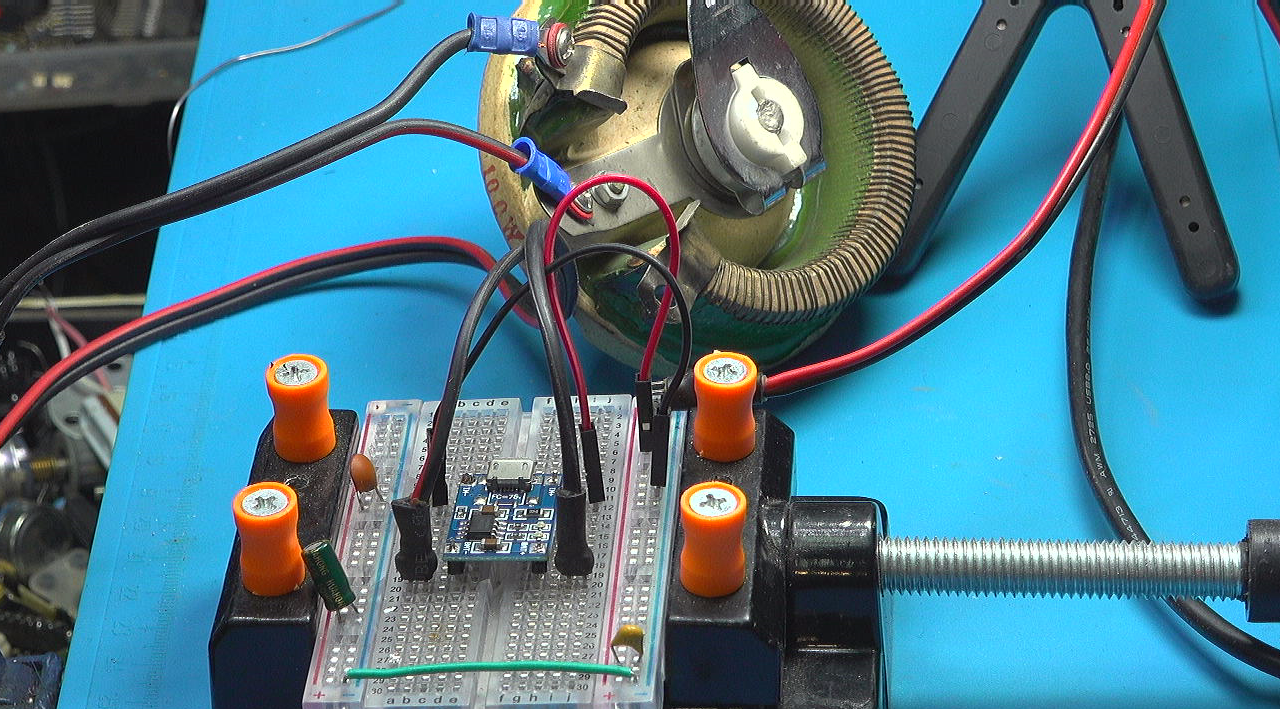

  使用一个大功率的可变电阻作为充电板的负载， 测试它的最大输出电流。  可以看到直流电源供电电流可以达到 900mA。  这说明该模块的限流应该是可以达到 1A。



※ 总  结 ※

---

  本文对于一款基于TP4056锂电池充电模块进行了测试，  它充电限流为 1A。  输出限压为 4.3V。  其它的特性可以参见 TP4056的数据手册。

---
