一、前言

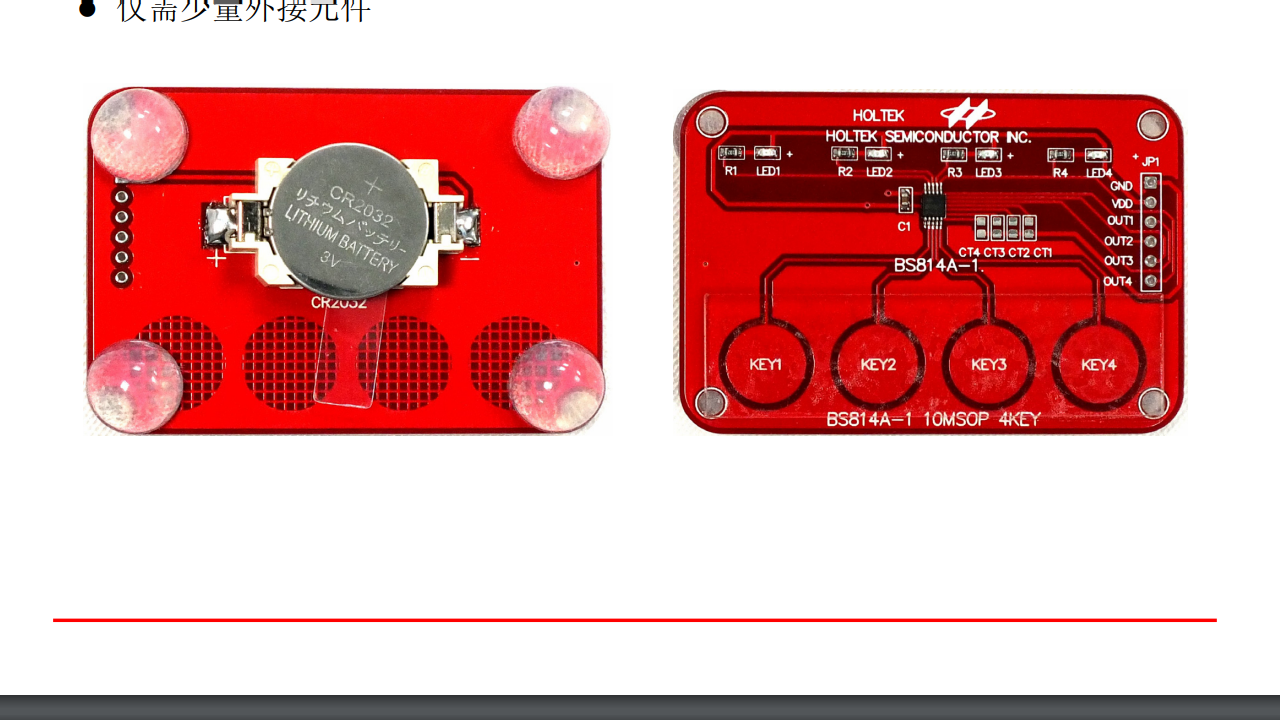

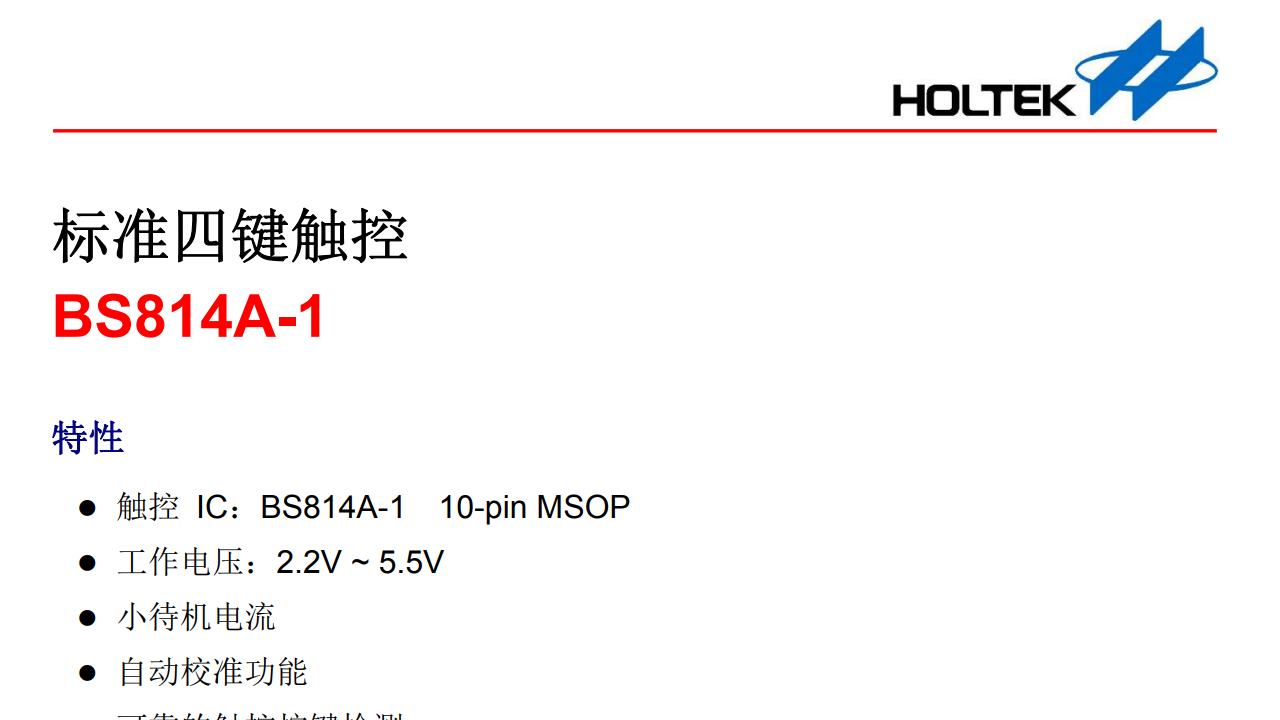

  这个电子胸牌上有一颗10管脚的芯片，  它的型号为 BS814A，  这是一个电容按键， 工作电压从 2.2V 到5.5V。  适合电池低功耗设备。  它的接口特别简单， 除了VDD，VSS管脚之外， 其它八个管脚分别是输入和输出。 下面设计一个电路测试该芯片的基本功能。

二、设计电路

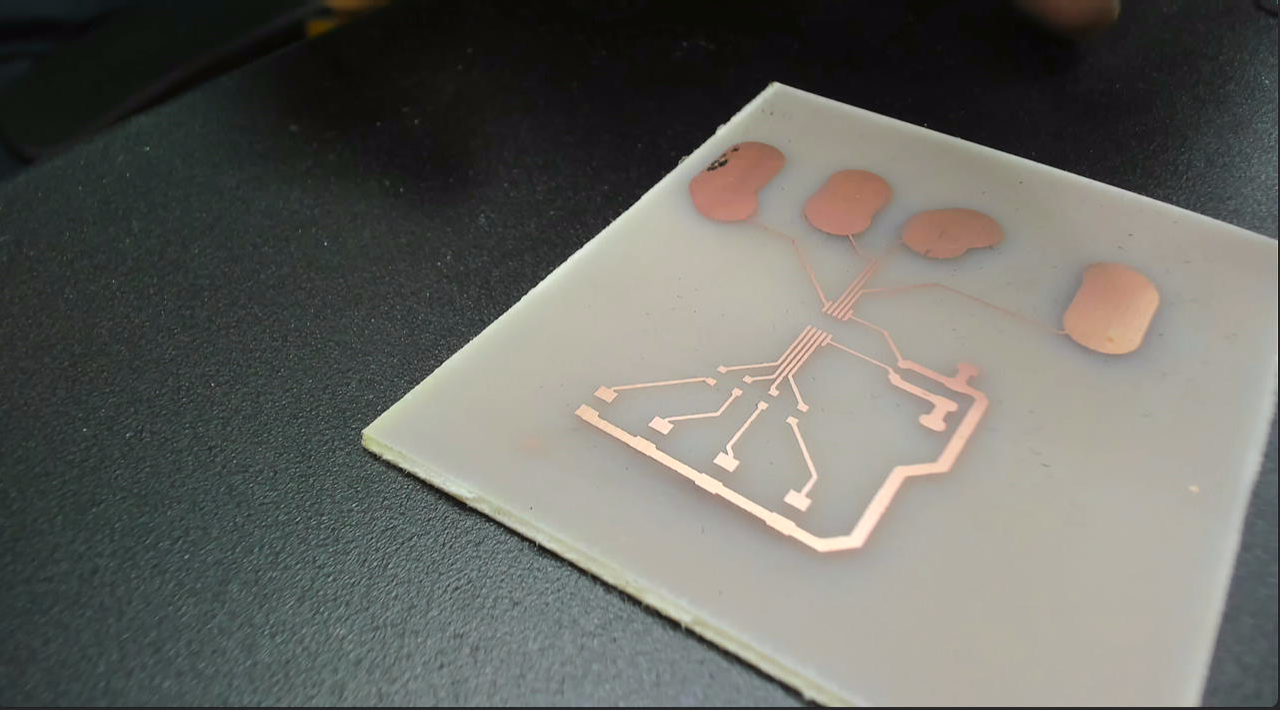

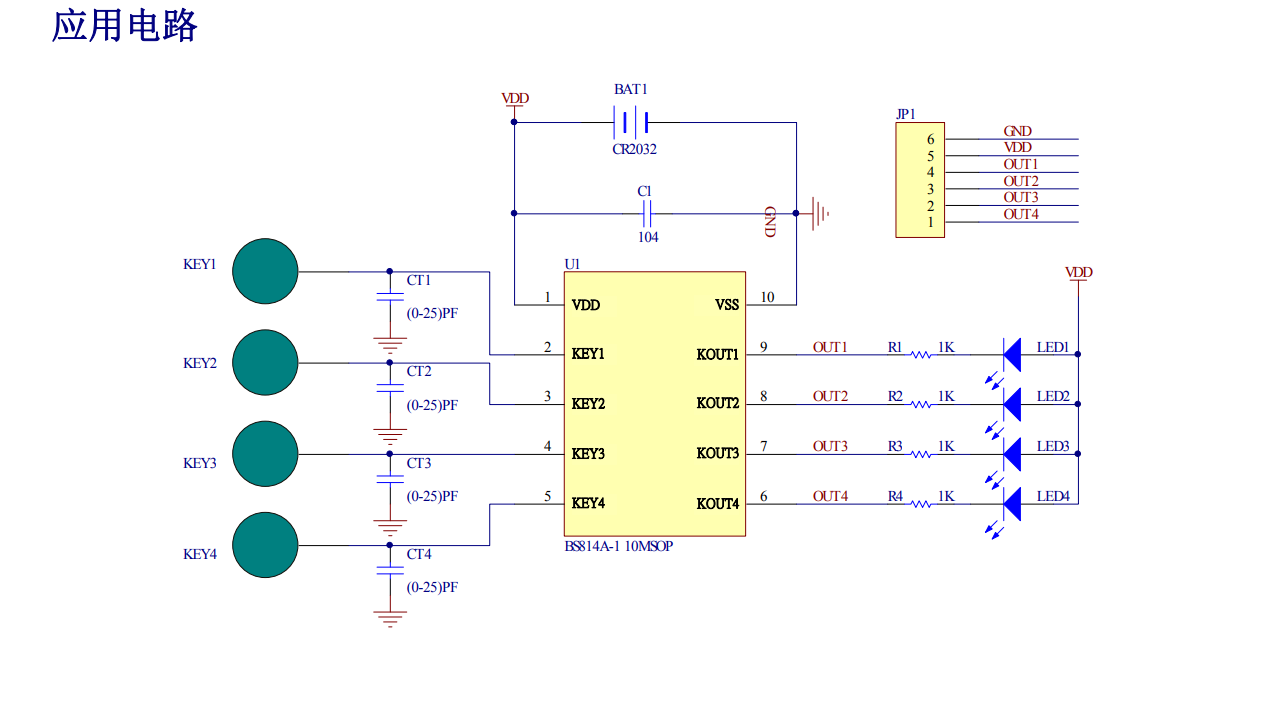

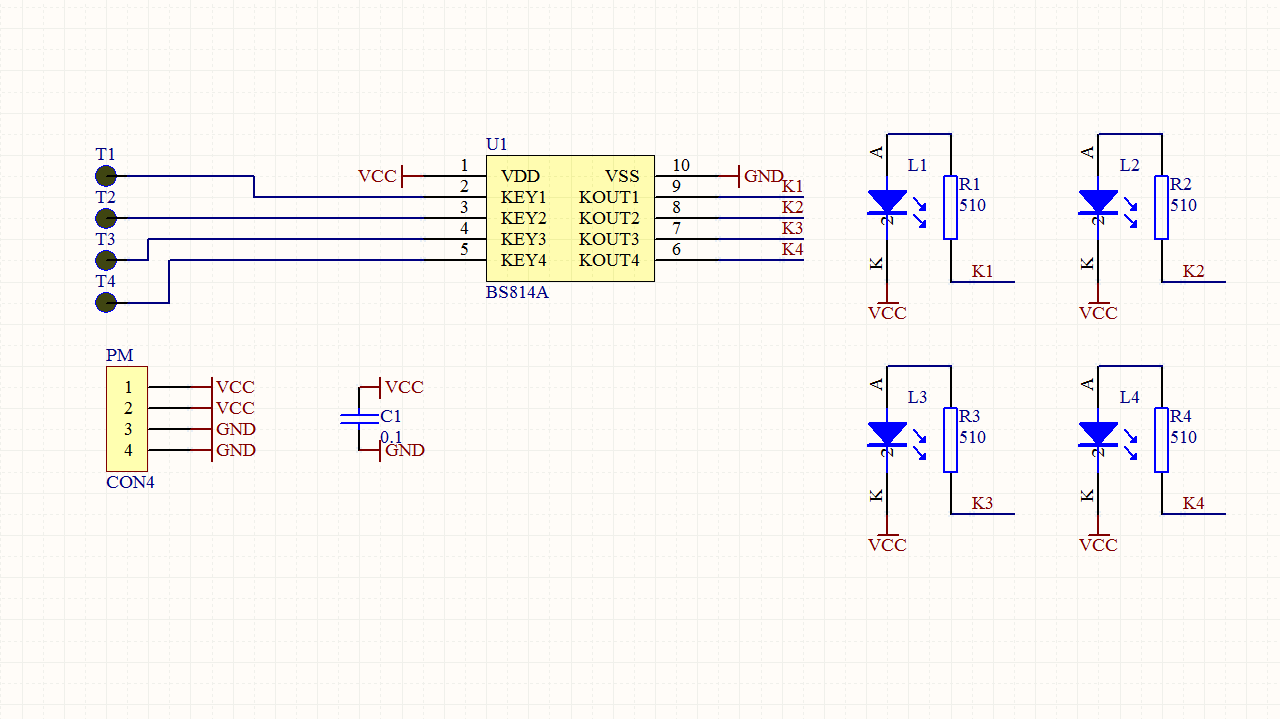

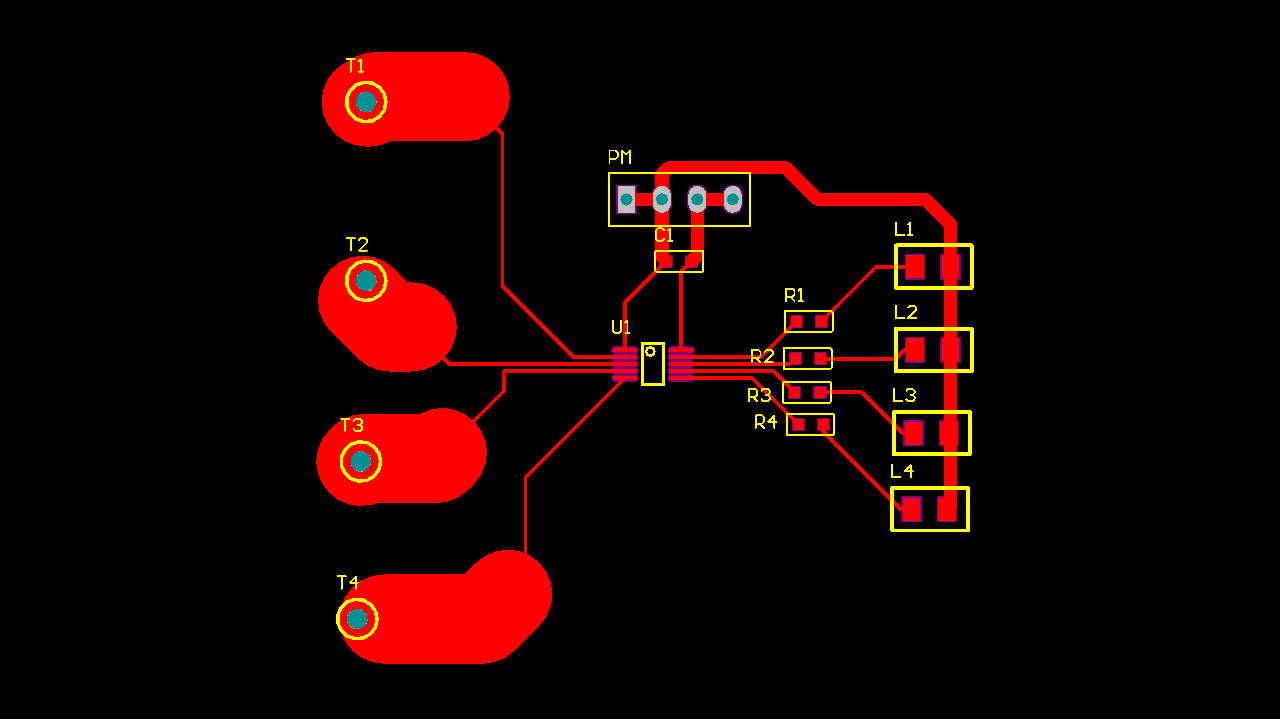

  仿照 BS814A 数据手册， 建立测试电路。 使用单面板连接电路图。  利用一分钟制版法， 获得测试电路板。 电路板制作的非常完美。 下面焊接测试。

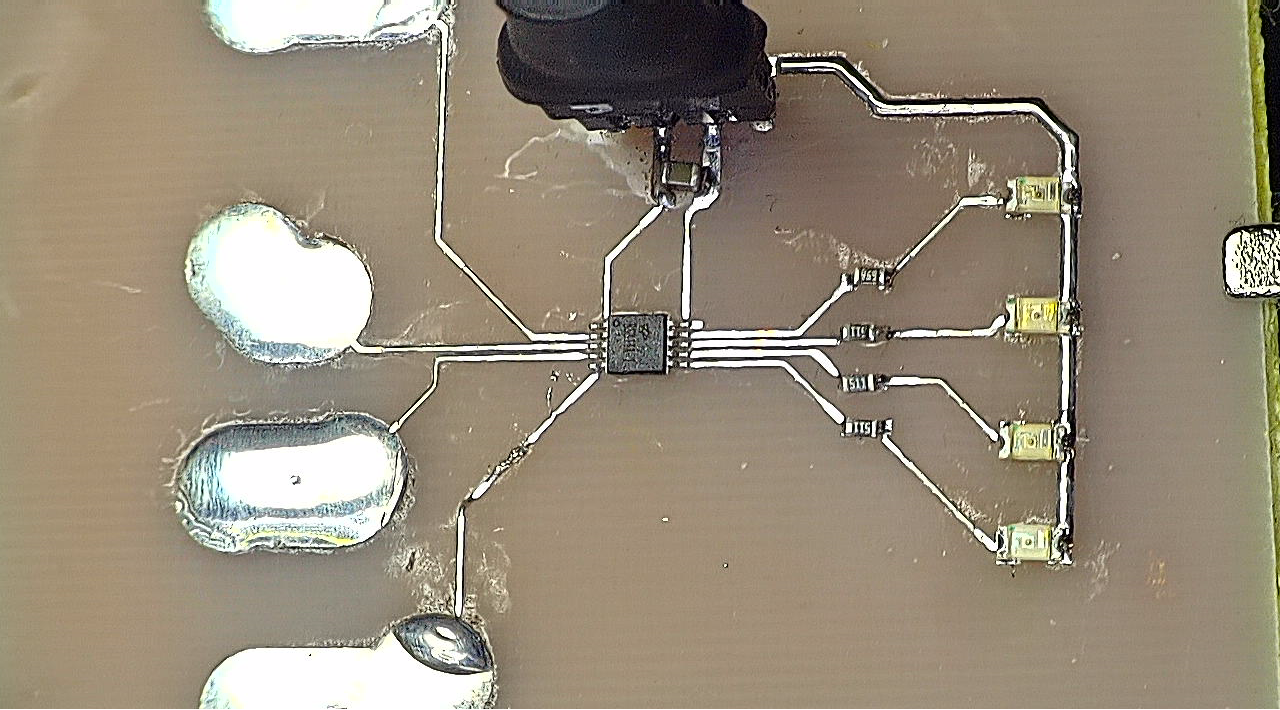

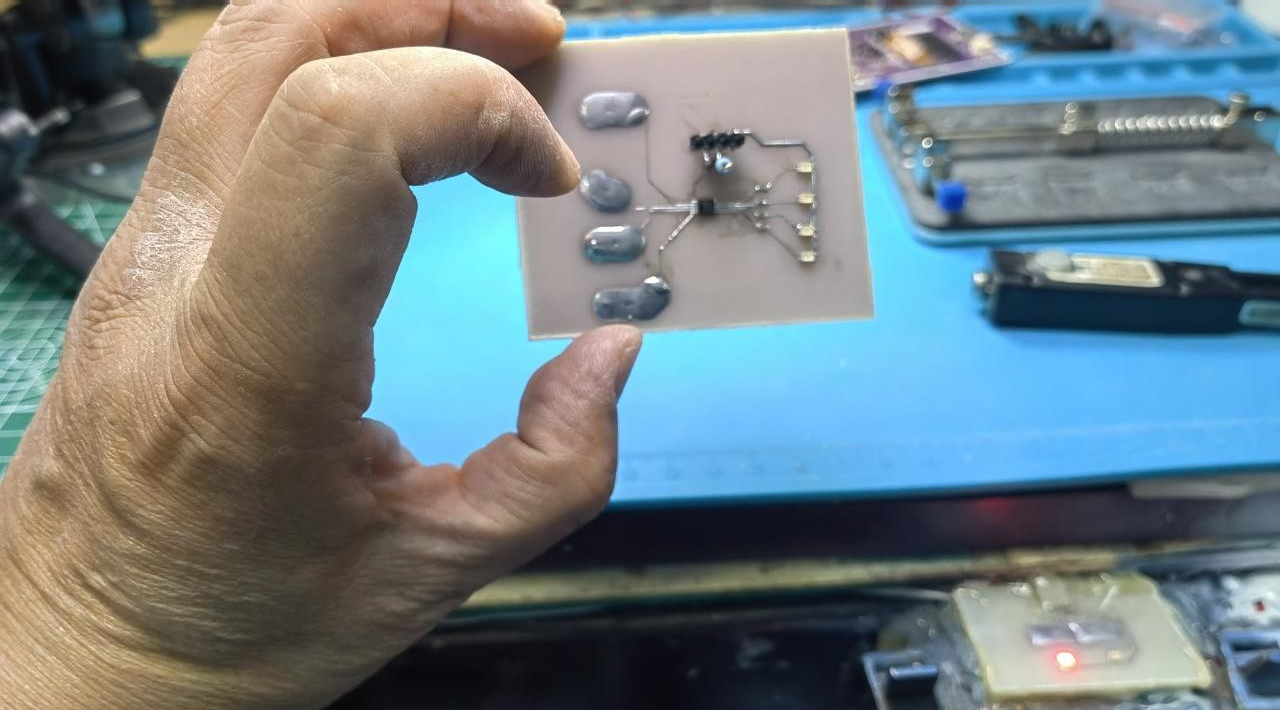

  电路非常简单，  将BS814A芯片 以及四个LED和相应的限流电阻焊接在电路板上。  下面便可以进行通电测试了。

三、测试结果

  给芯片上电之后， 使用手触碰四个金属片， 对应的LED并没有点亮。  这究竟是为什么？ 是芯片坏了？ 还是焊接问题？  在放大镜下检查了焊接情况， 并没有出现问题。

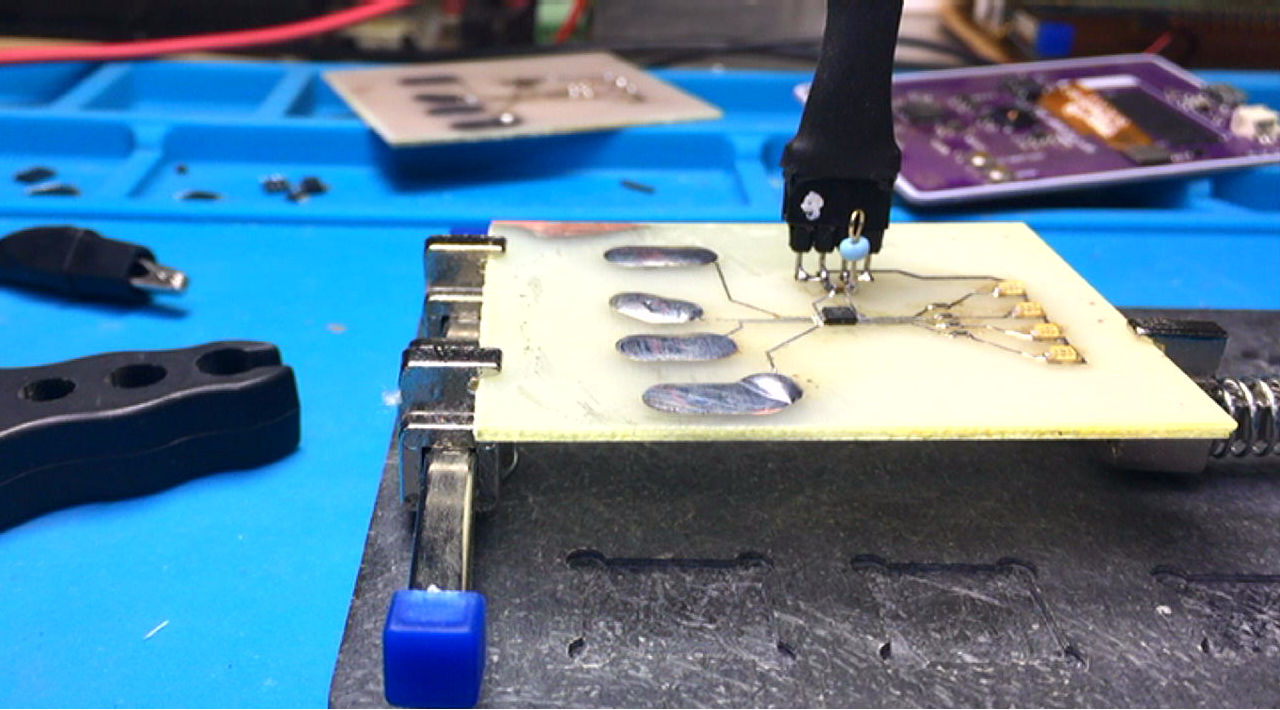

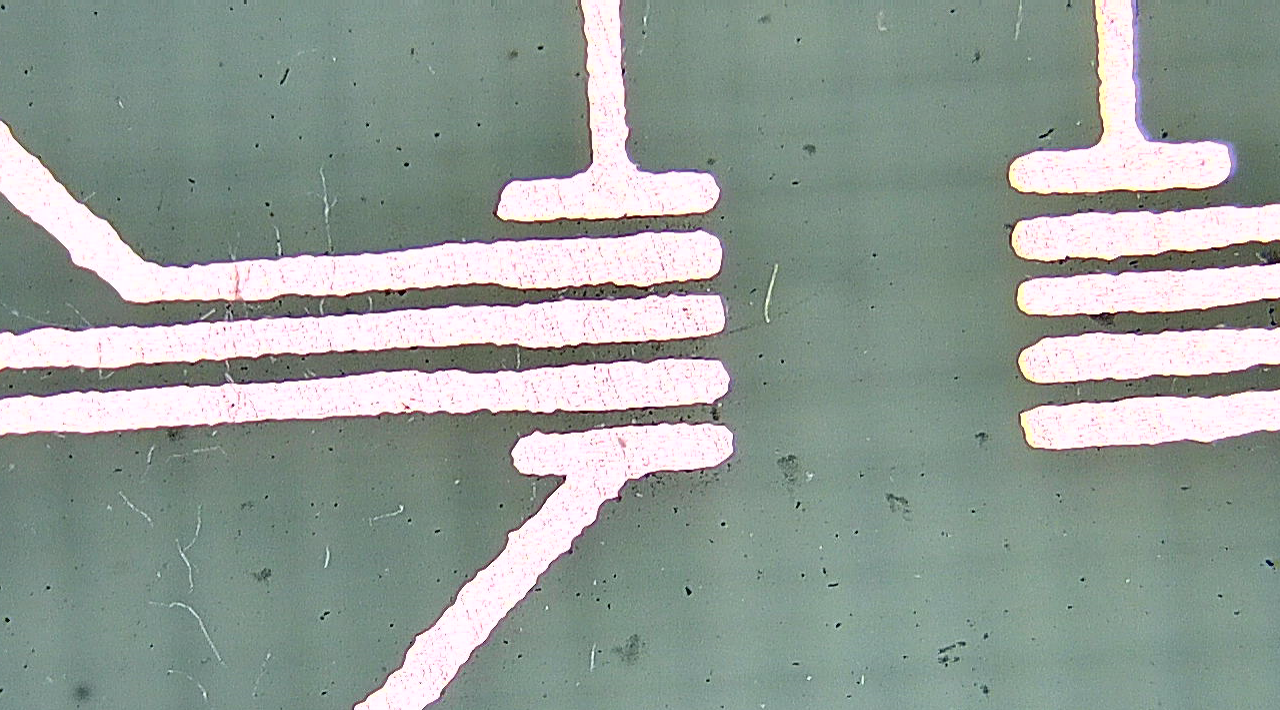

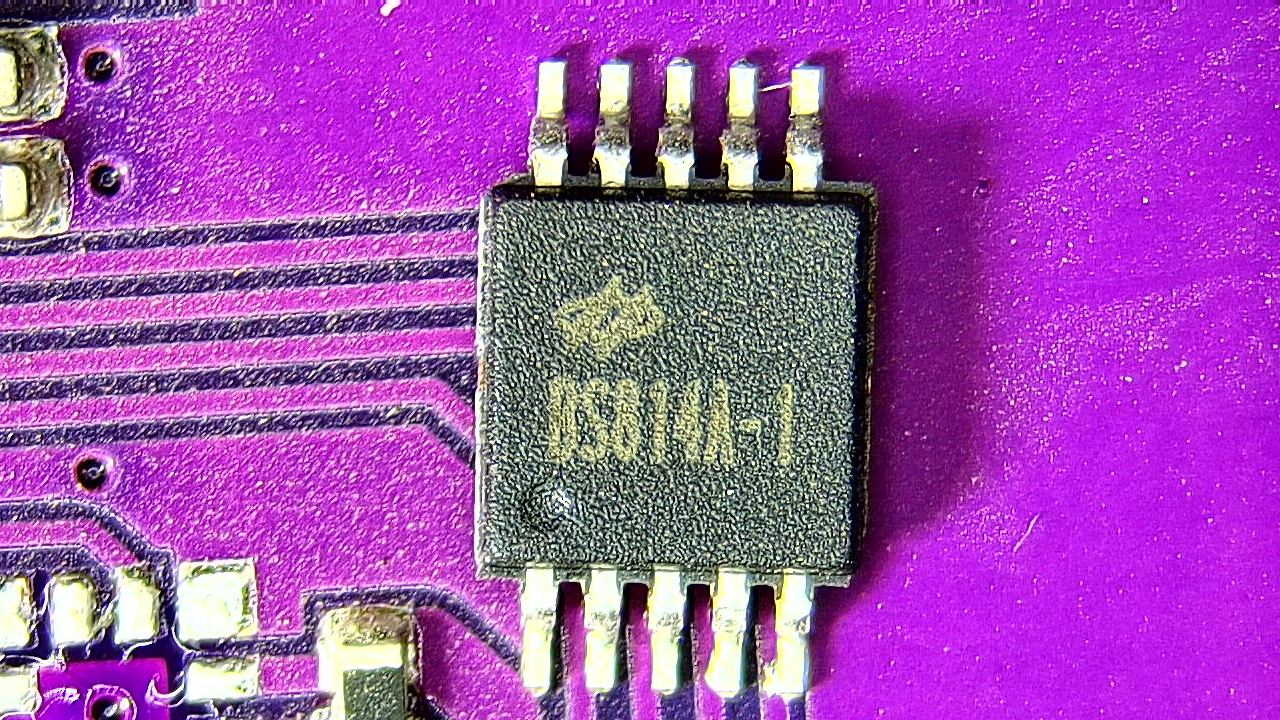

  下面对芯片进行初步检测。  发现第一管脚和第二管脚短路。   只能先将芯片拆焊下来。 检查电路板没有问题。  再将芯片焊接上去。 检查第1,2 管脚不再短路了。  现在芯片依然没有反应。  具体原因不太清楚。  使用示波器测量按键上的电压波形，  可以看到存在着脉冲波形。  不太清楚这些脉冲信号是否正常。

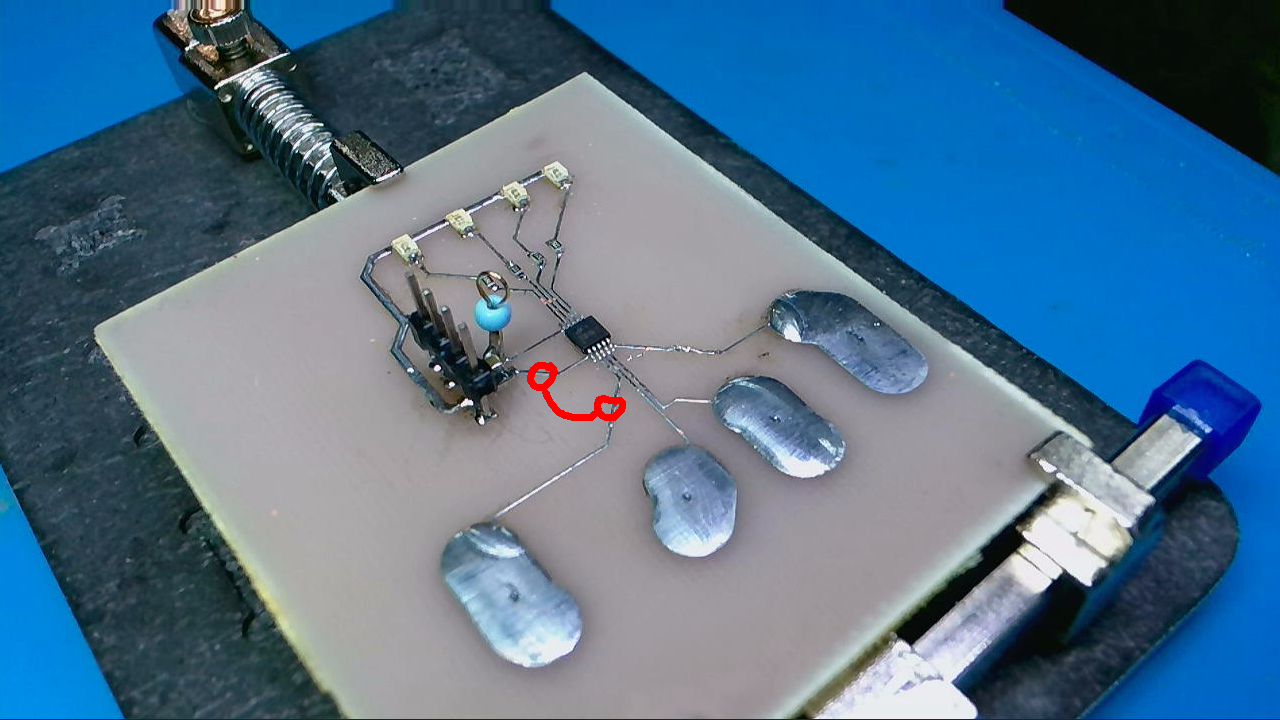

  那么， 有可能是与这个电路板制作有关系。 这个电路板是双层PCB。 背面的铜箔还存在。  将背面铜箔保护层去除， 使用SmartTweezer 测量按键与铜箔之间的电容。 电容为 165pF。 这可能是芯片无法工作的主要原因。  下面重新制作一块单面PCB 测试电路板进行测试。

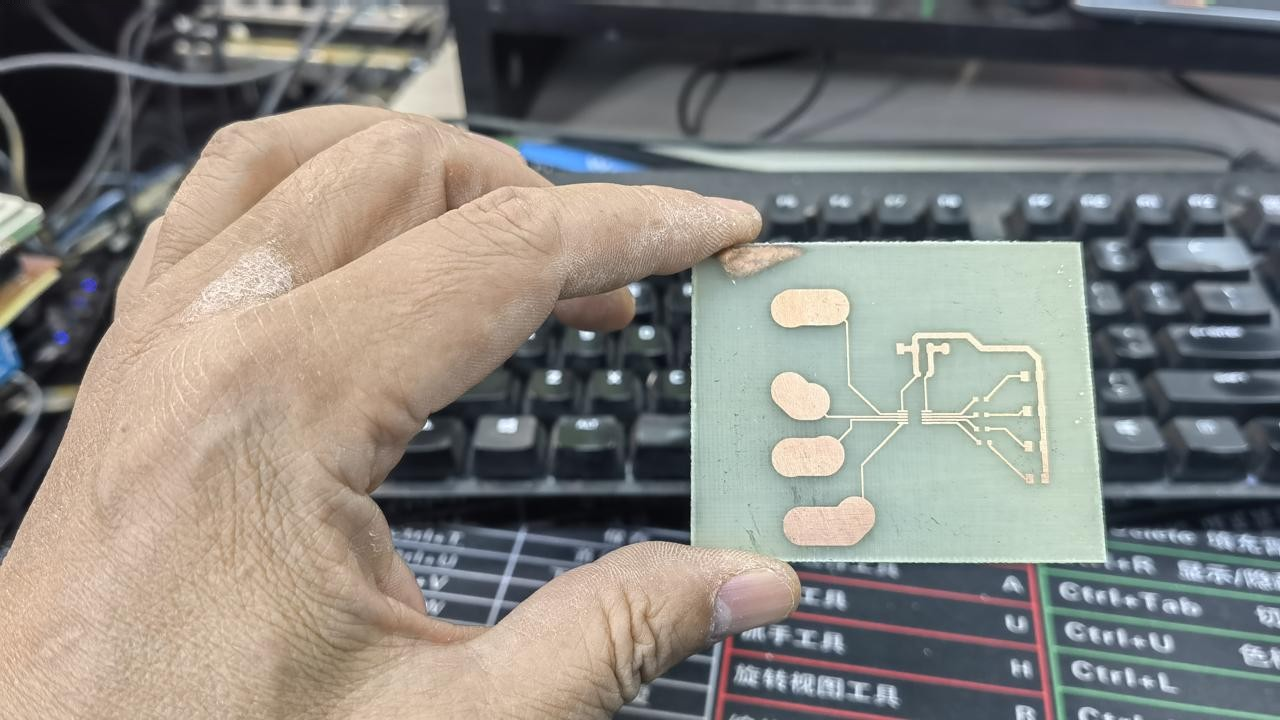

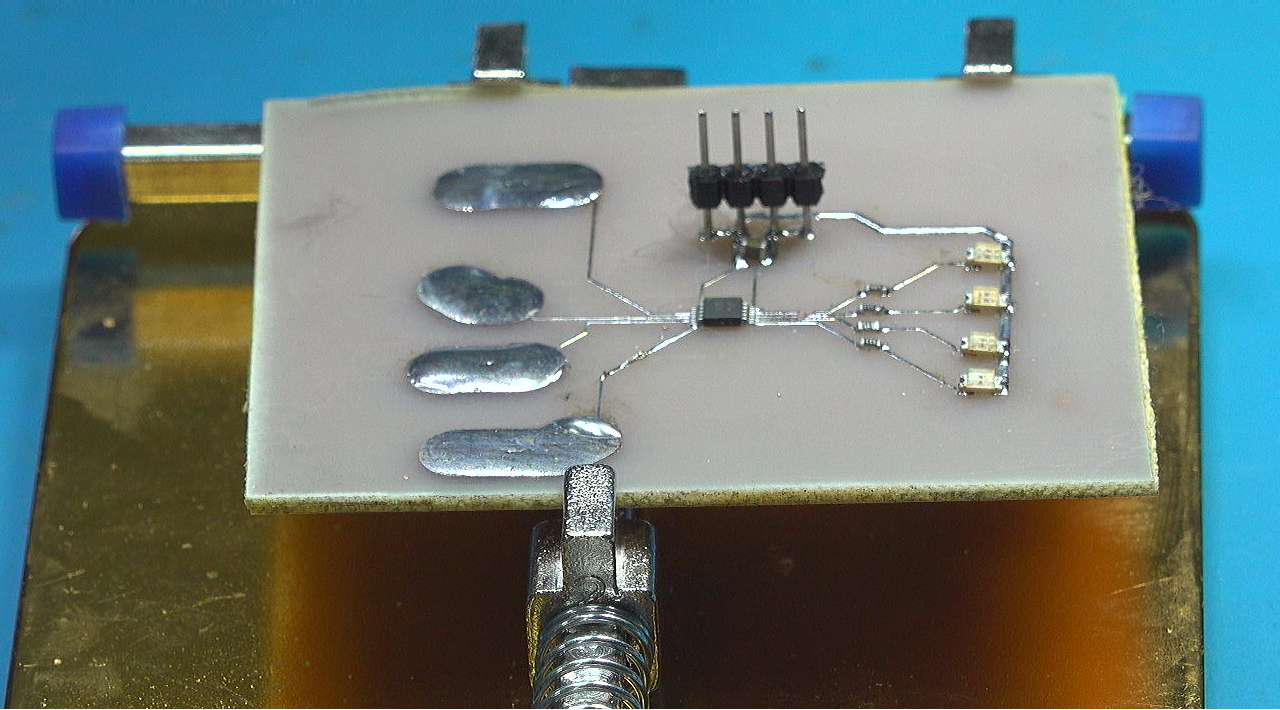

  一分钟后， 利用单面覆铜板制作了测试电路， 利用放大镜检查一下电路，  可以看到非常完美。

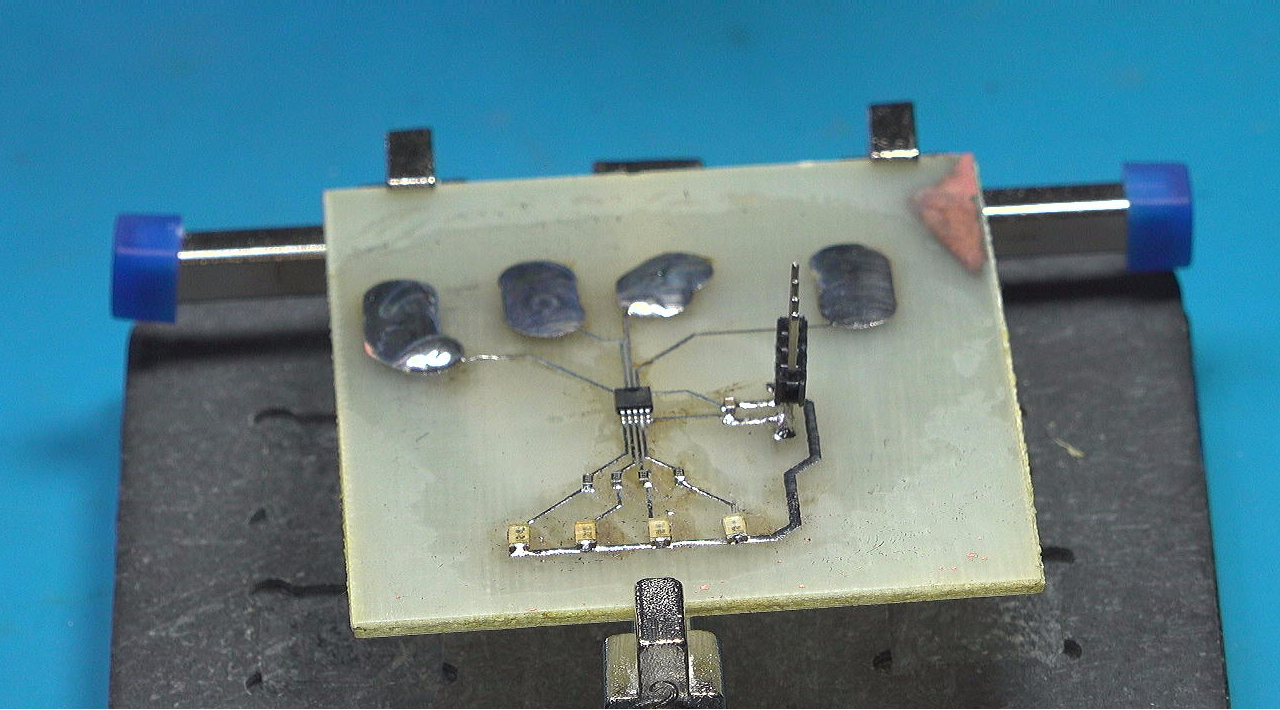

  重新焊接电路。  下面对其进行测试。  不过很可惜， 芯片仍然没有动作。  使用示波器测量按键波形，  可以看到这次波形变得比较密集。  这也说明芯片已经开始工作了。

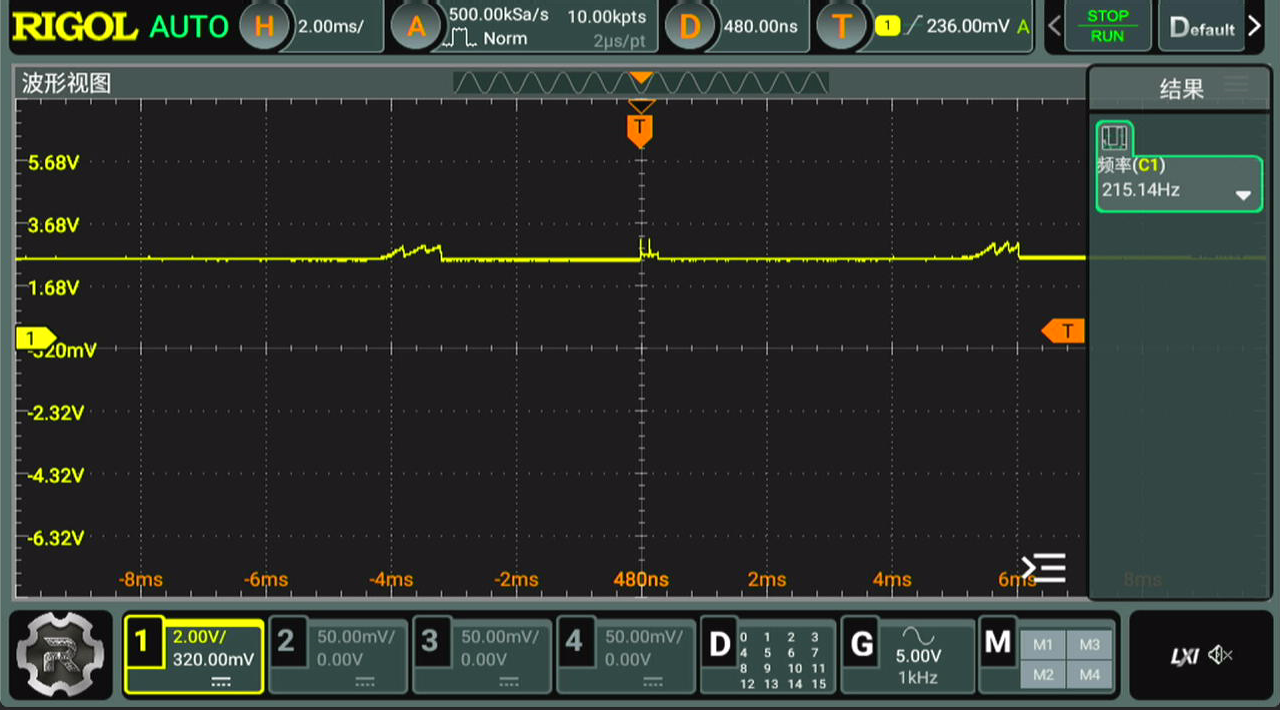

▲ 图1.3.1 按键信号波形



※ 总  结 ※

---

  本文记录了BS814A芯片测试过程。  不过最终没有能够看到该芯片的触摸响应。  具体原因不详。  也许是在芯片拆卸的过程中出现了损坏。 这次实验只能就到这里了。

---
