一个微型继电器的线圈参数与驱动

微型继电器切换过程中的抖动



01 微型继电器

---

一、前言

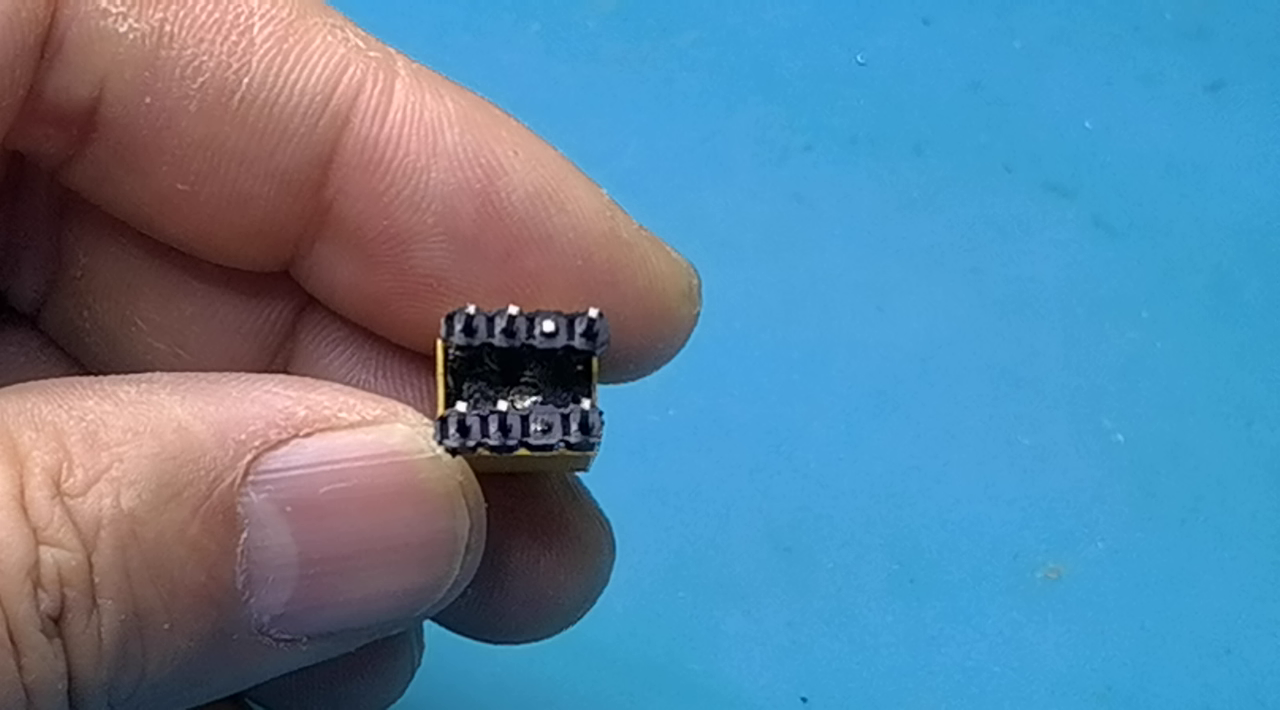

  这是一个微型的继电器。 单刀双掷。  在两排引脚中， 中间是它的线圈。  线圈标称驱动为5V。 开关可以控制 120V交流电压， 24V直流电压。 切断电流 1安培。  下面测试一下这个继电器动作电压和电流。

二、线圈参数

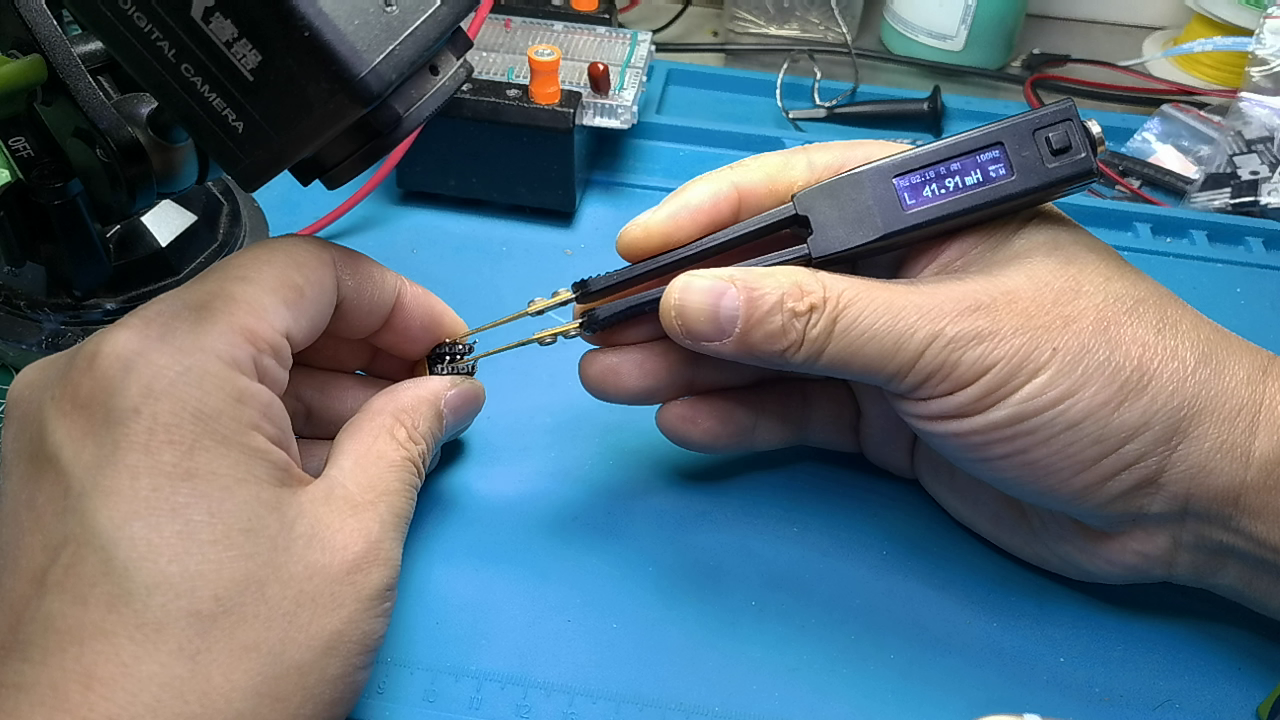

  使用 SmartTweezer 测量继电器的线圈电感和电阻。 在 10kHz下， 对应的电感为 9.477mH， 等效串联电阻为 547欧姆。   在100Hz 下， 电感为 41.91mH， 等效电阻为 82欧姆。 可以看到测量频率下降， 对应的电感增加， 等效电阻减少。 这与线圈绕组之间的分布电容以及铜线中电流集肤效应有关系。  在两个管脚中。  中间一对是线圈。 两边是常闭开关。

线圈参数（10kHz）：

电感： 9.477mH

电阻： 547Ω

线圈参数（100Hz）：

电感： 41.91mH

电阻： 82Ω

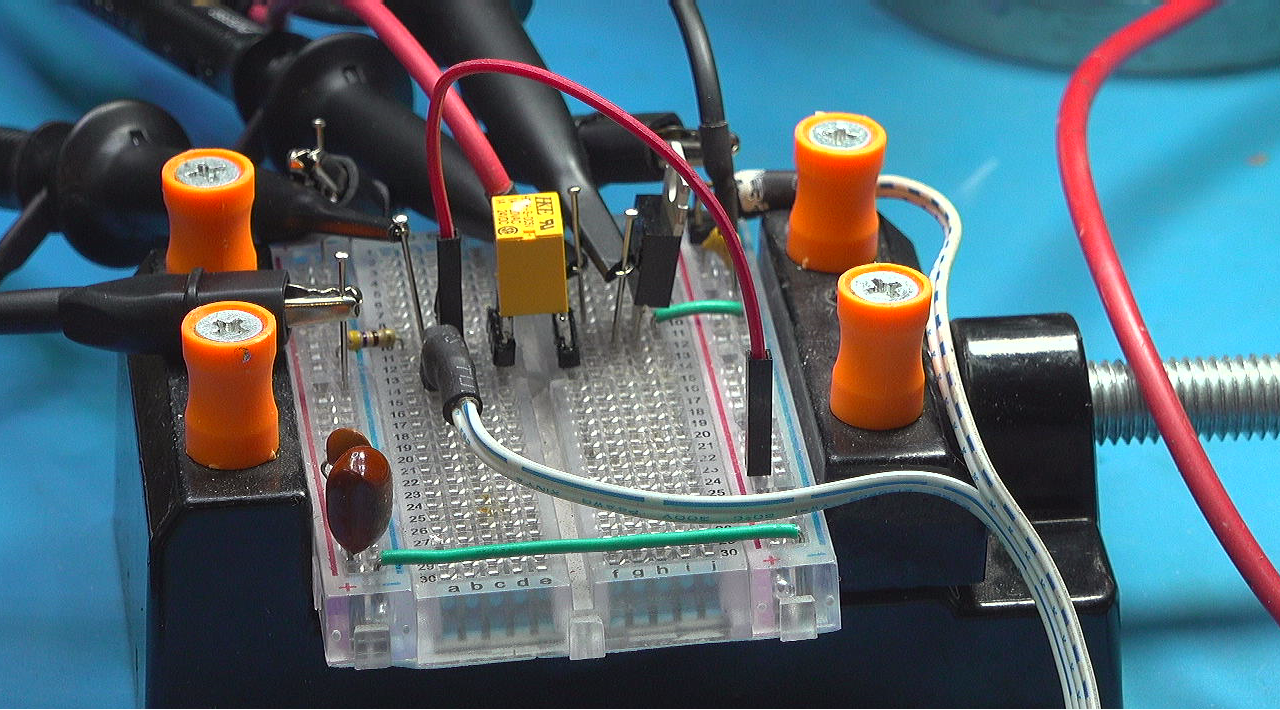

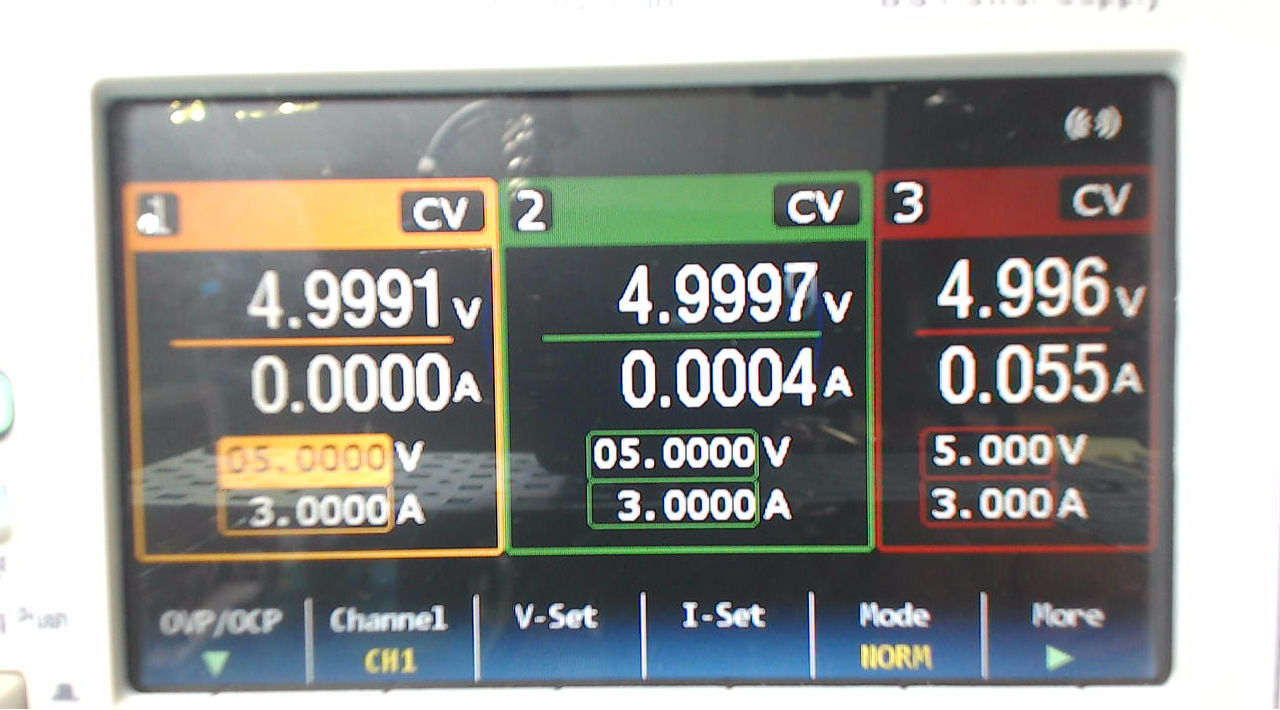

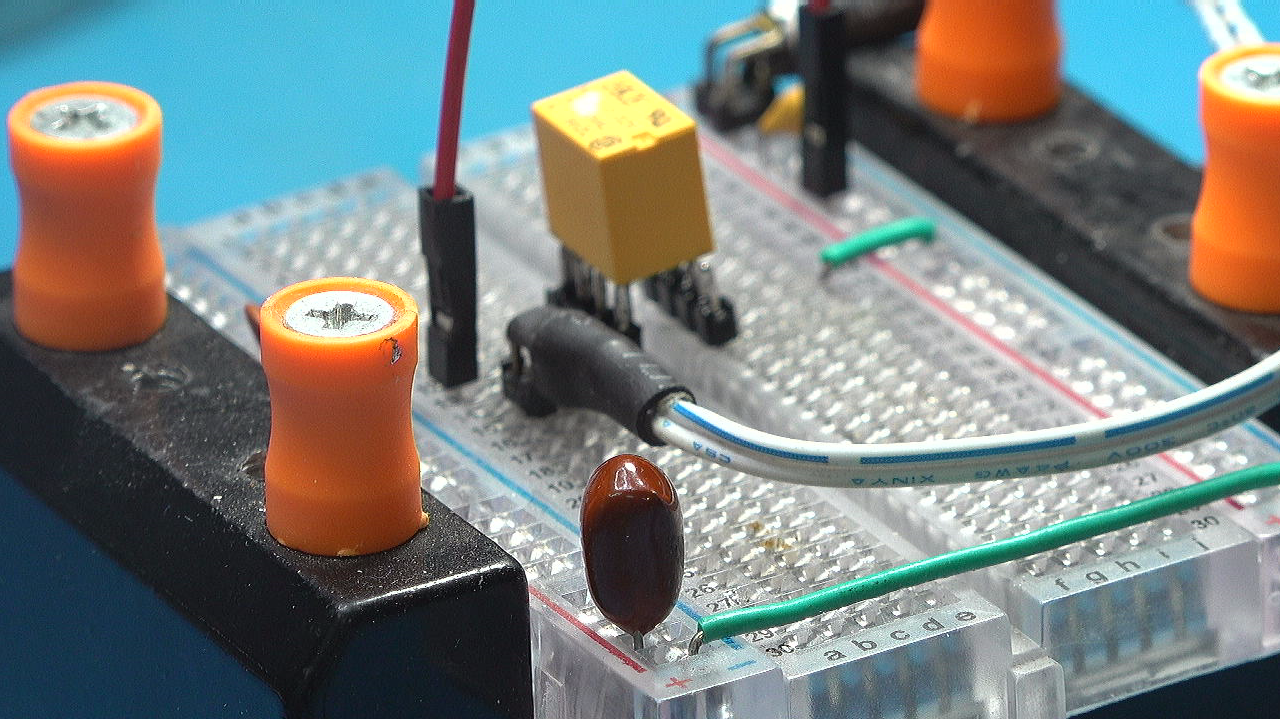

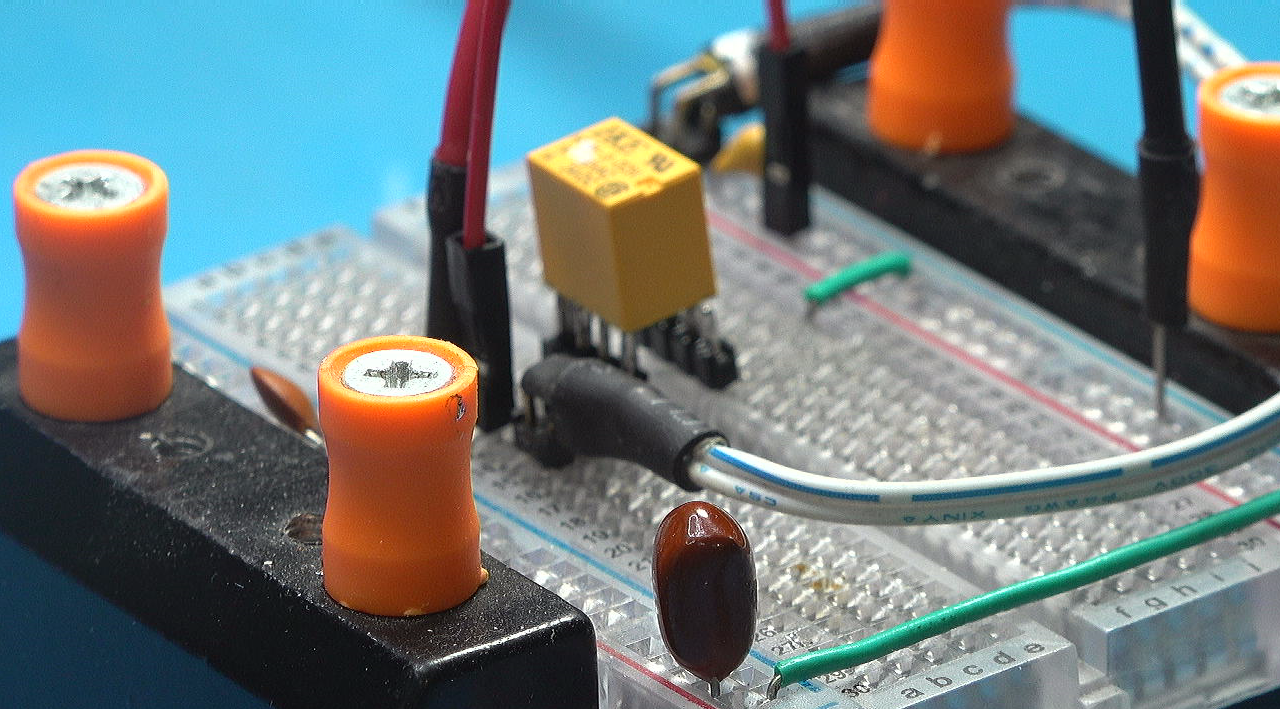

  将继电器放置在面包板上进行测试，  给它的线圈通有5V直流电压。  继电器动作。  最右边的电源显示输出继电器线圈电流为55mA。  这可以通过5V电压除以线圈 82 欧姆电阻计算出来。

三、继电器动作

  利用数控直流电压源 DH1766 逐步改变继电器线圈电压，  查看继电器动作电压。 电压上升过程中， 当线圈电压超过3.4V之后， 继电器动作。   电压下降过程中， 当线圈电压小于 1.4V 之后， 继电器释放。  因此， 继电器动作具有 从 1.4V 到 3.4V 的回滞电压范围。

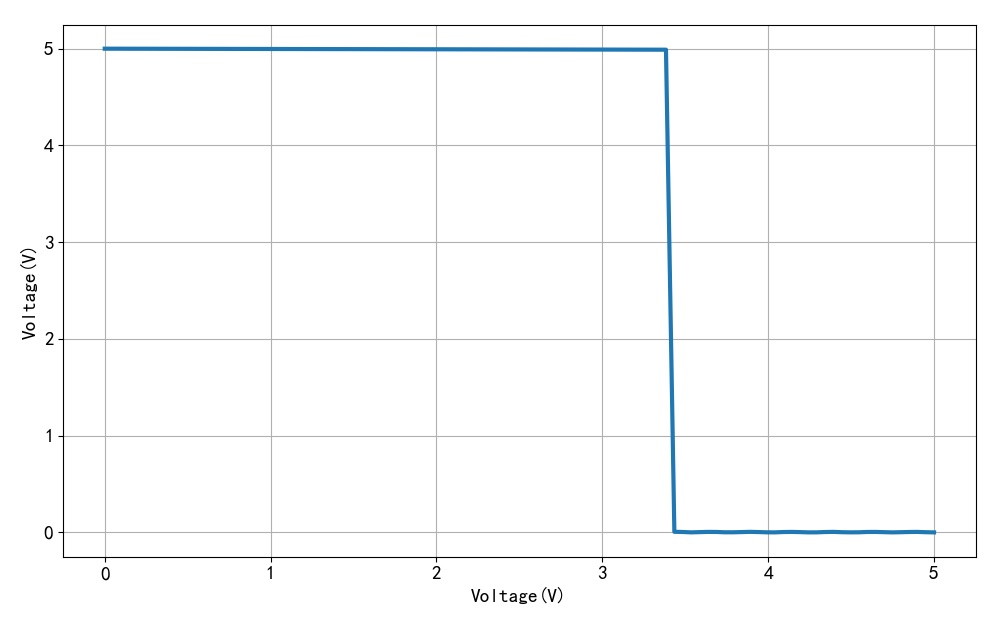

▲ 图1.2.1 电压逐步上升继电器动作

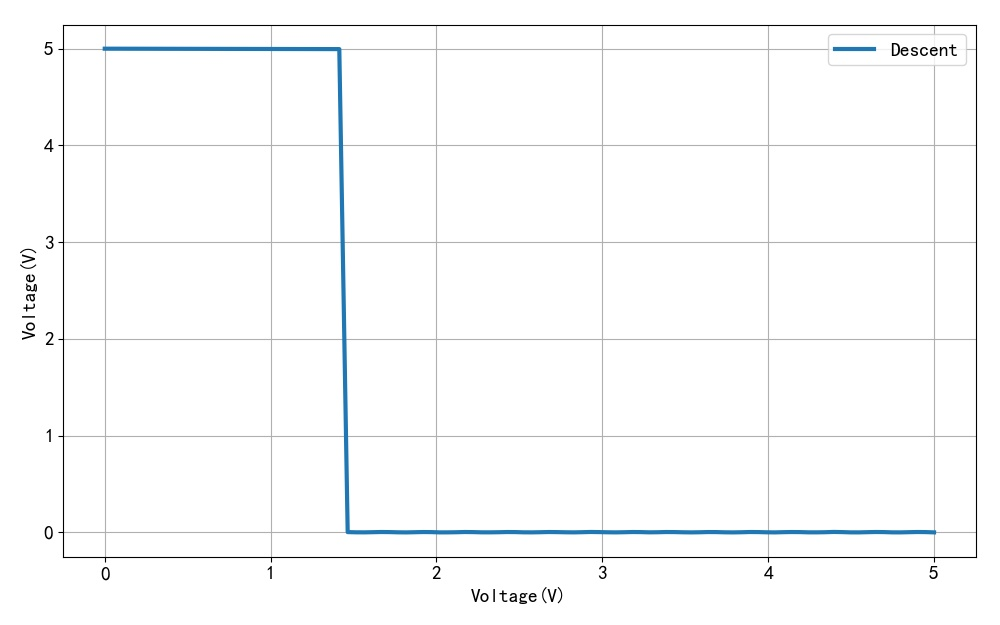

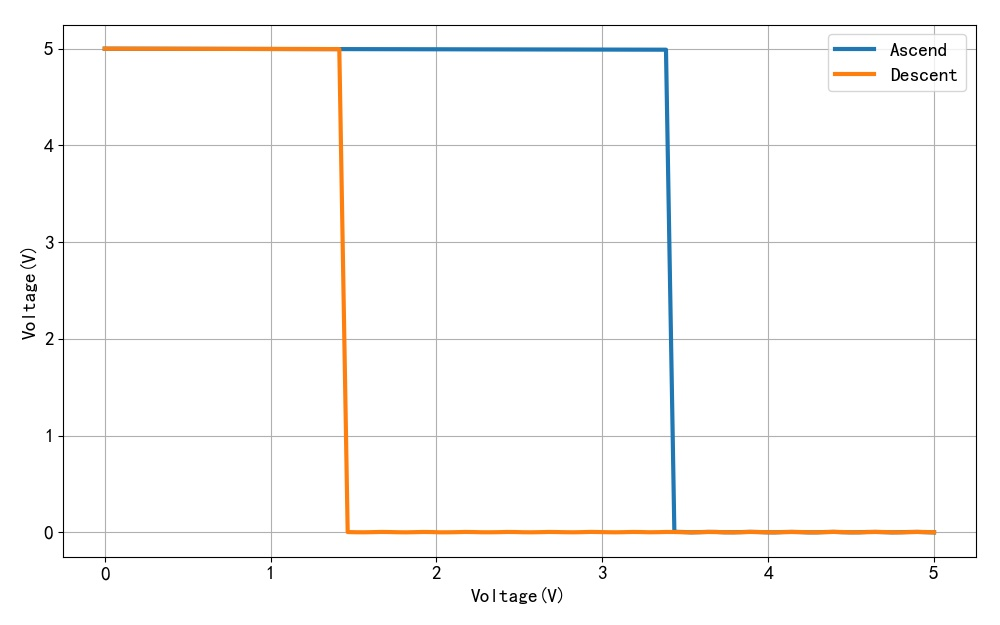

▲ 图1.2.2 电压下降对应的继电器动作电压

▲ 图1.2.3 上下将对应的动作电压

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST2.PY                     -- by Dr. ZhuoQing 2023-12-30
#
# Note:
#============================================================

from headm import *

vdim0, odim0 = tspload('measure', 'vdim', 'odim')
vdim1, odim1 = tspload('measure1', 'vdim', 'odim')

plt.plot(vdim0, odim0, lw=3, label='Ascend')
plt.plot(5-vdim1, odim1, lw=3, label='Descent')

plt.xlabel("Voltage(V)")
plt.ylabel("Voltage(V)")
plt.grid(True)
plt.legend(loc="upper right")
plt.tight_layout()
plt.show()


#------------------------------------------------------------
#        END OF FILE : TEST2.PY
#============================================================

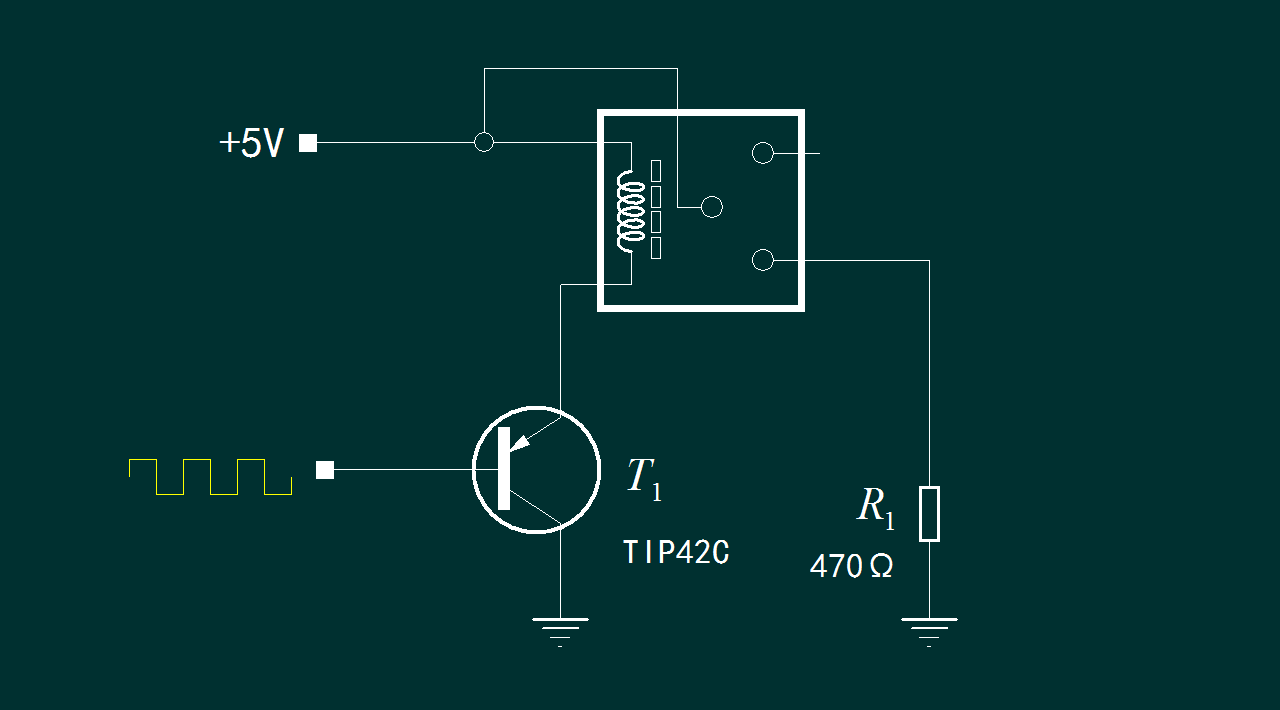

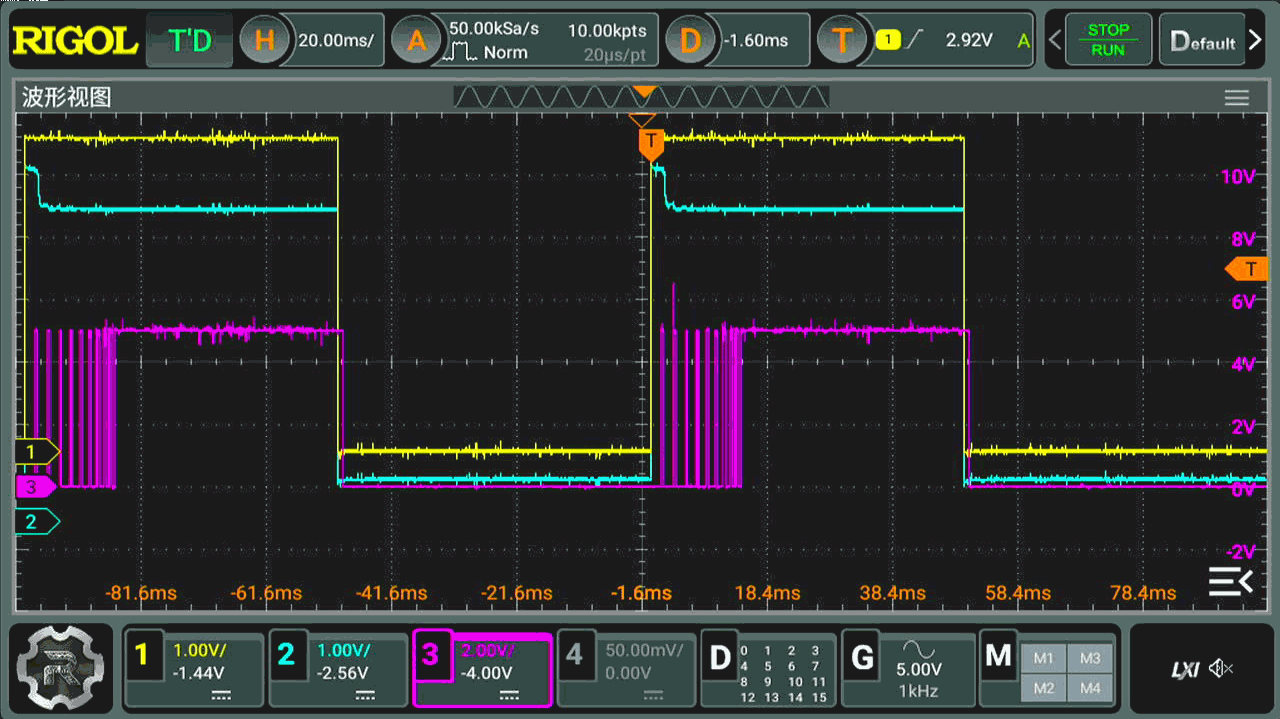

  利用信号发生器测量继电器动作时的信号。 采用一个PNP的三极管驱动继电器的线圈。  通过继电器发射器带动线圈， 可以省略续流二极管。  观察三极管的基极、 发射极 以及继电器动作电压信号。  反映了继电器切换过程中的动态信号。  有两点比较有意思。 黄色信号是三极管基极信号， 青色信号是发射极信号， 也就是线圈信号。  粉红色是继电器开关信号。  继电器信号上有一个凸起， 这实际上是继电器线圈续流信号。  在继电器线圈断电之后， 我们会发现它的开关实际上出现了一连串的脉冲。 猜测这是继电器开关的震动引起的波动。

▲ 图1.3.4 测量波形电压



※ 总  结 ※

---

  本文记录了一款微型继电器的测试结果。  通过观察它动作电压信号，  可以看到它的开关在释放过程中会出现抖动。  了解了这种特性， 在后面电路设计过程中，  需要处理这种抖动所带来的影响。

---
