如何在AD中切换布线层?

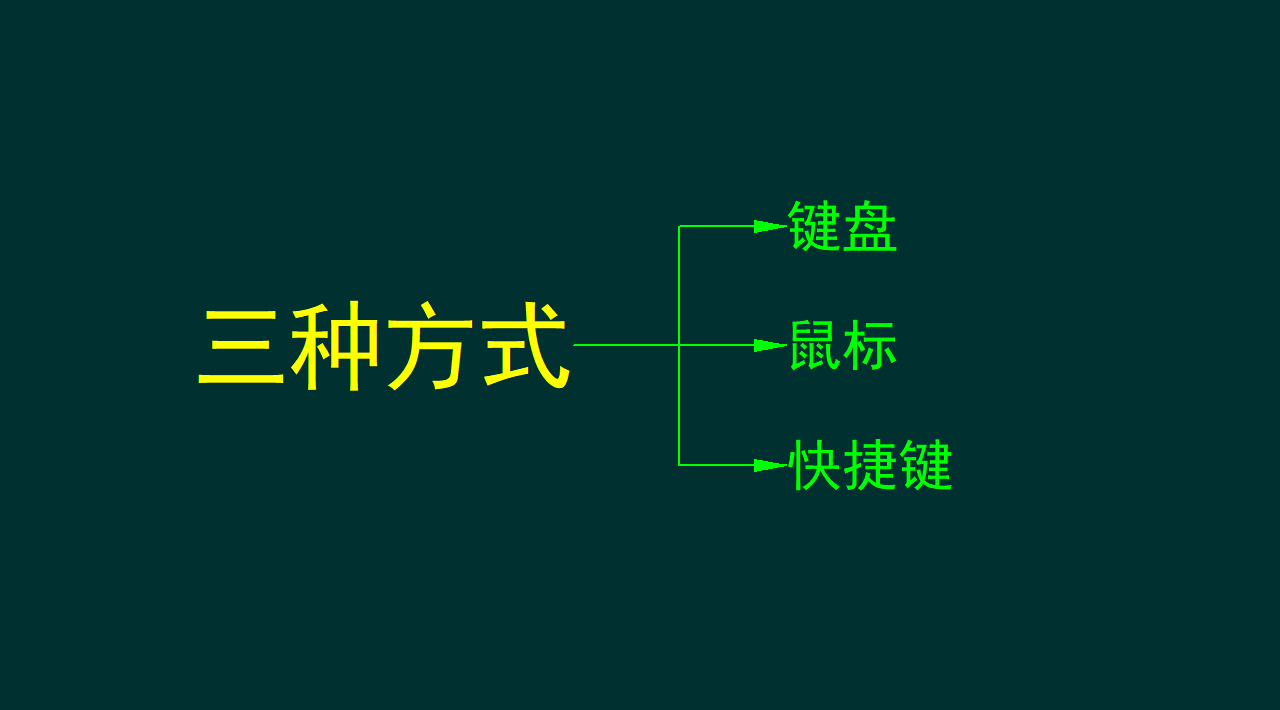

本文介绍了在AltiumDesign中切换布线层的三种方法:键盘加减号、鼠标滚轮配合Ctrl+Shift以及自定义快捷键(如F键前移,A键后移)。快捷键设置被认为是最有效的提高效率方式。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

???AD??????

AD布线层切换
目 录
Contents
前言
设置方法
键盘方法
鼠标方法
快捷键方法
总 结



01 AD布线层切换


一、前言

  今天下午在使用Altium Design 绘制PCB的时候, 遇到一个问题, 那就是如何方便切换布线铜层。 之前的快捷键已经记忆在自己的手指肌肉里了。 现在重装系统之后, 突然忘记了如何设置。  这给原本熟悉使用 Altium Design 的我带来了很大的麻烦。 费劲八难, 通过网络 弄清楚了三种方法。   下面将这三种方法记录下来,  已备后面使用时能够再想起来。

GM1705316345_1280_720.MPG|_-7

二、设置方法

1、键盘方法

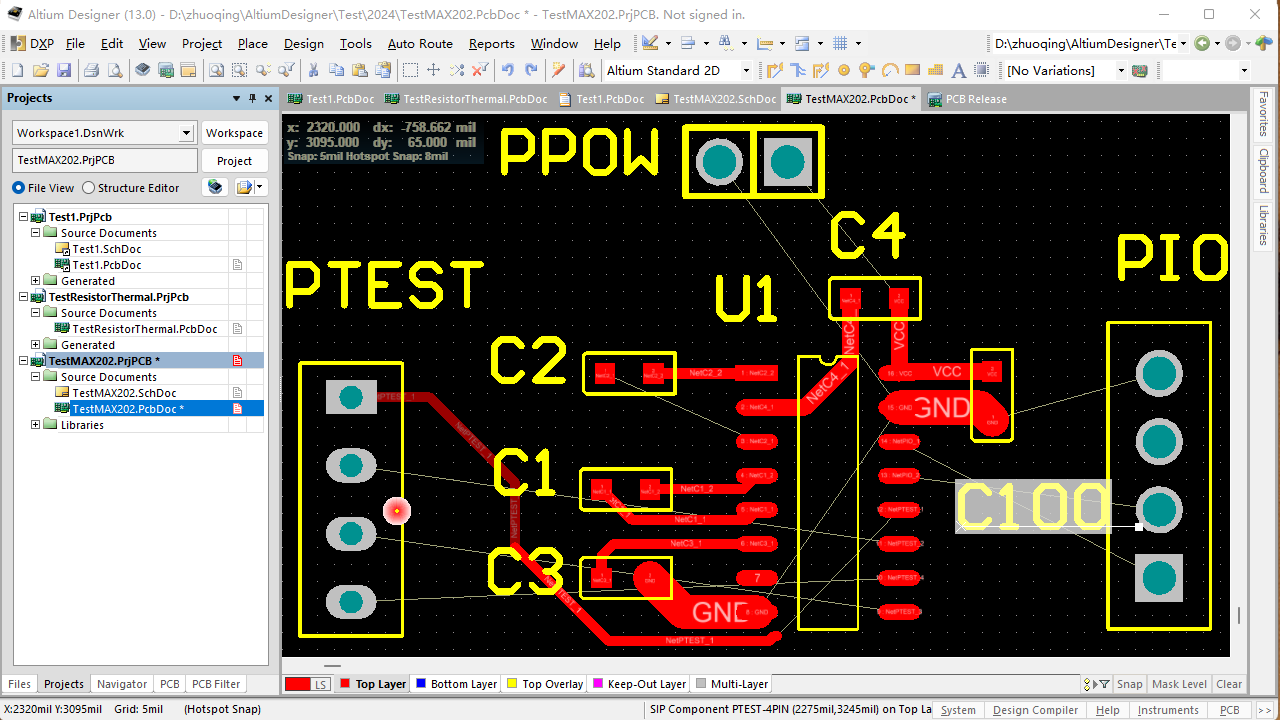

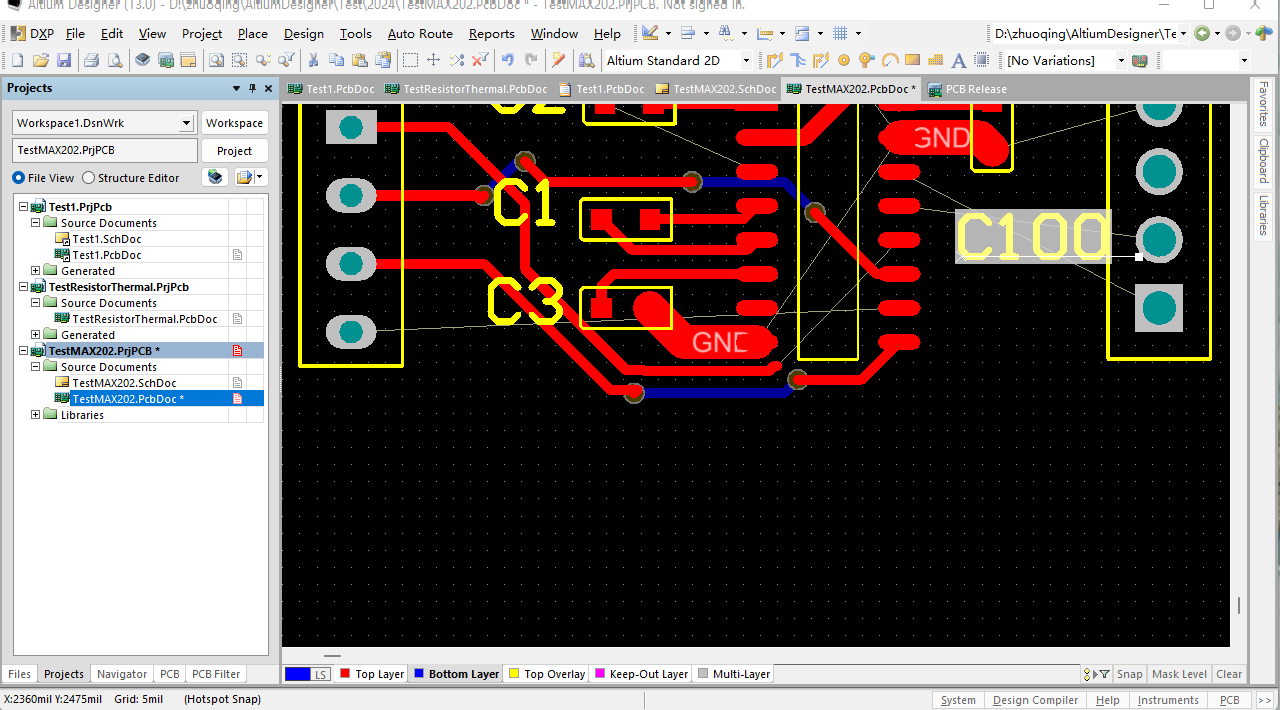

  第一种方法, 使用键盘进行切换。  这是 Altium Design 缺省的情况。  通常情况下, 我们所使用的键盘具有右边的小键盘。  利用上面的 加号, 减号, 便可以切换布线铜层。  这种方法虽然方便。 但它有一个缺点。 就是右手使用鼠标的时候, 需要左手操作小键盘的加减号, 非常不方便。

GM1705316576_1280_720.MPG|_-6

2、鼠标方法

  第二种方式,  则是利用鼠标的滚轮。   左手同事按下 Control 和 Shift 按键, 右手操作鼠标滚轮, 则可以切换Altium Design 的铺线层。 Control 和 Shift 按键很方便应用左手进行操作。  右手操作鼠标上的滚轮。 在左右手的分工方面比较合理。  鼠标的滚轮可以前后依次切换不同的铺线层。 大大方便布线过程。  但是左右手同时操作, 特别是同时按动 Control 和 Shift 按键, 也造成操作困难。

GM1705316984_1280_720.MPG|_-8

3、快捷键方法

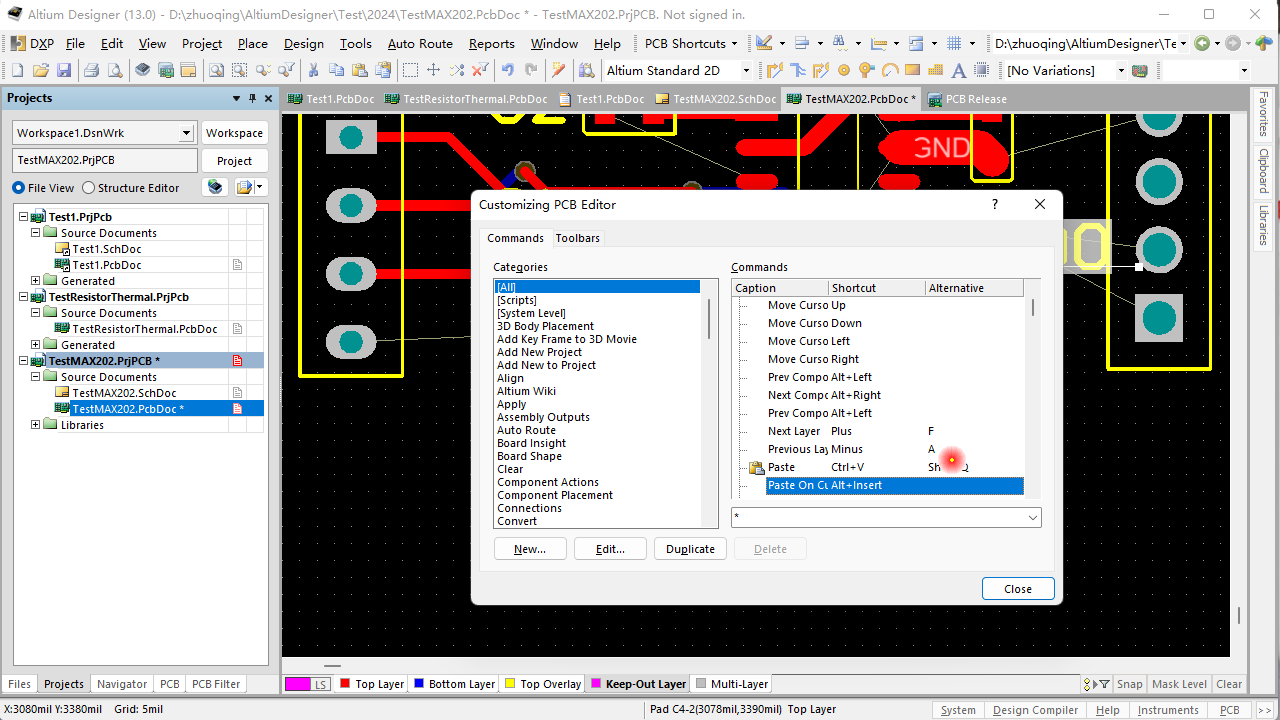

  下面介绍第三种方法。 通过定义快捷键,  可以简化操作。  比如选择键盘上符合自己的习惯,方便左右操作的按键,  分别进行前后切换铺线铜层,  这样既简化操作, 同时也能够利用左右手的分工。  可以在Altium Design菜单栏右击鼠标, 在弹出菜单中, 选择最下面的 Customization 菜单。 在弹出设置快捷键中,选择所有项目。  最终选找到 Next Layer, Previous Layer 设置项。 这个过程需要仔细翻找。   通过这两项设置切换铺线层的快捷键。  我在这里分别设置 F 和 A 代表往前往后切换铺线层。 符合我之前的习惯。  通过它们的操作, 便可以在布线过程中方便完成铜层的切换了。

GM1705317735_1280_720.MPG|_-12



  结 ※


  文记录了在 Altium Design中快速切换布线铜层的方法。  在这三种方法里面,  定义快捷键是最能够提高效率的方法。  将这些快捷键记忆在手指中的肌肉里, 可以使得PCB 布线效率大大提高, 使其成为充满乐趣的过程。

GM1705317887_1280_720.MPG|_-4
