01 R2RDAC的性能

---

一、前言

  前几天， 使用 千分之一精度的电阻， 搭建了 R2R 梯形电阻 DAC电路，  通过实测， 电路达到了 12bit 的线性精度。  下面， 我思考一个问题，  那就是， 如果降低 R2R 的阶次， 比如降低到 12bit，  那么它的线性精度是多少呢？ 下面通过实验， 或者相应的数据， 来尝试给出这个问题的解答。

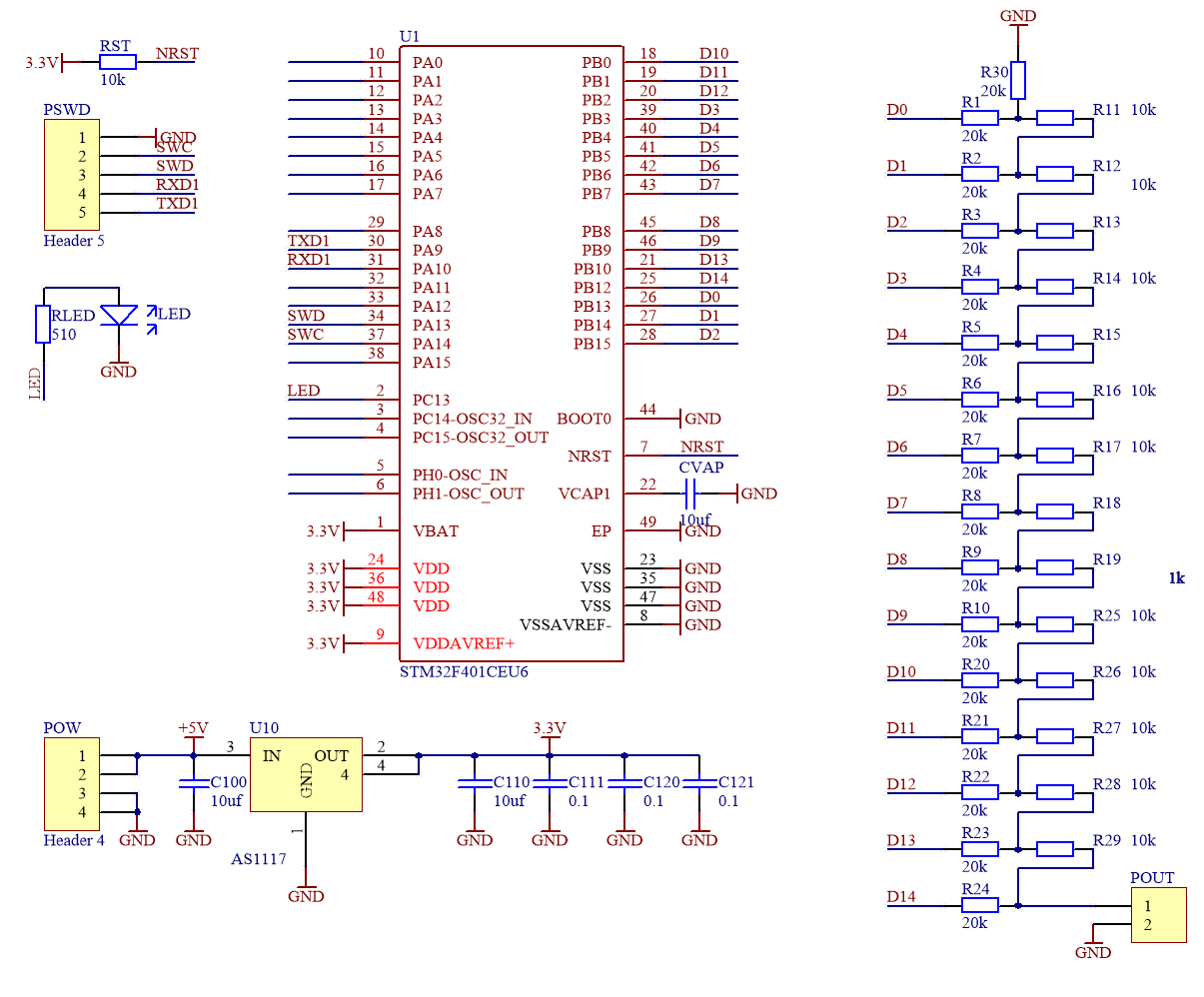

▲ 图1.1.1 测试电路原理图

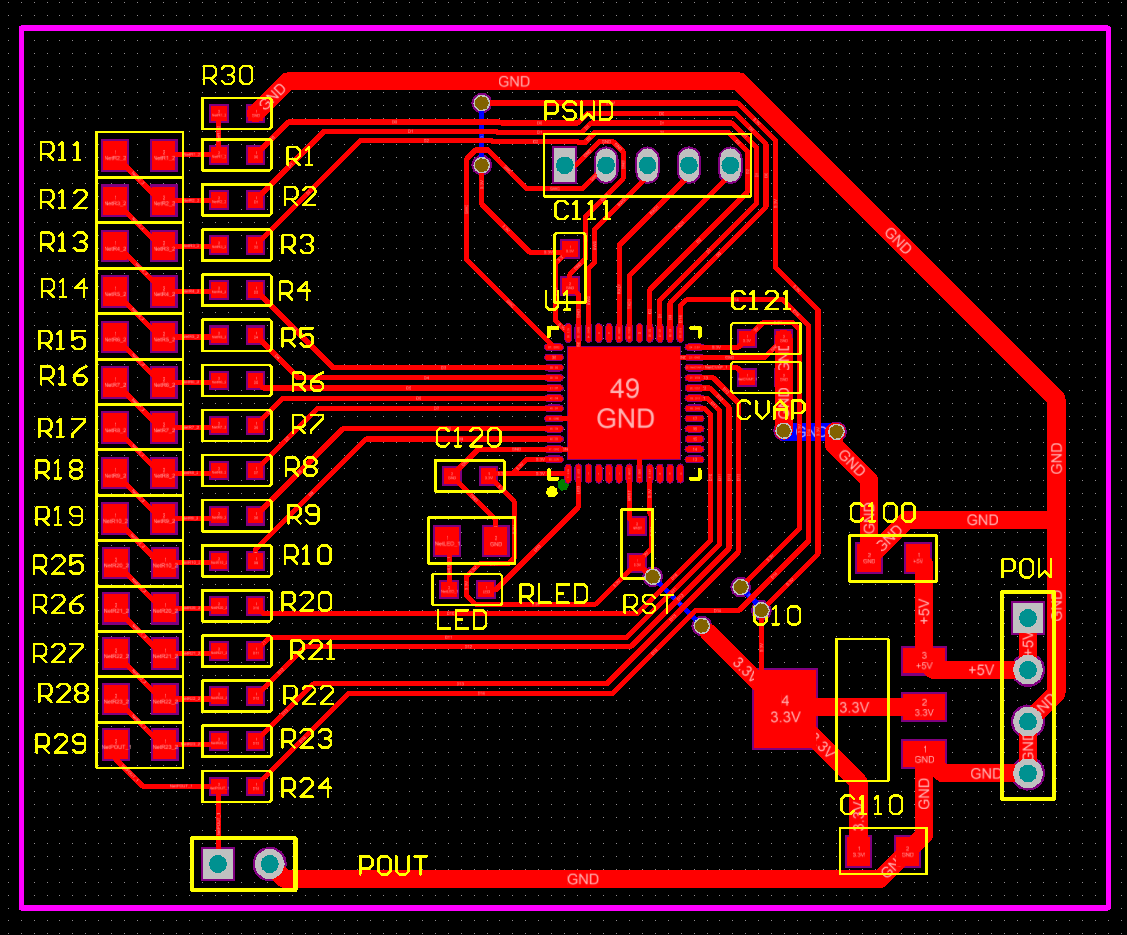

▲ 图1.1.2 测试电路PCB

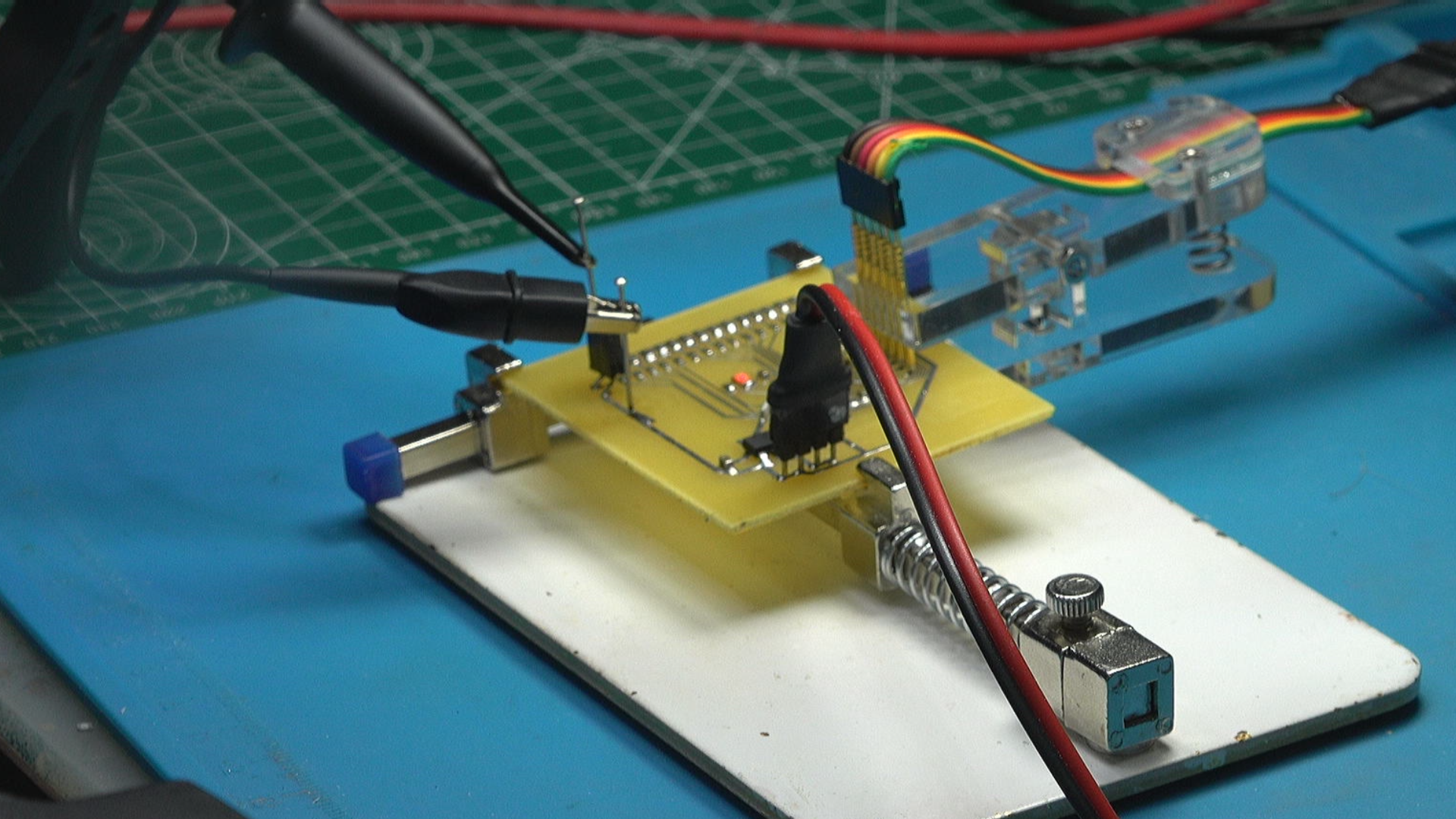

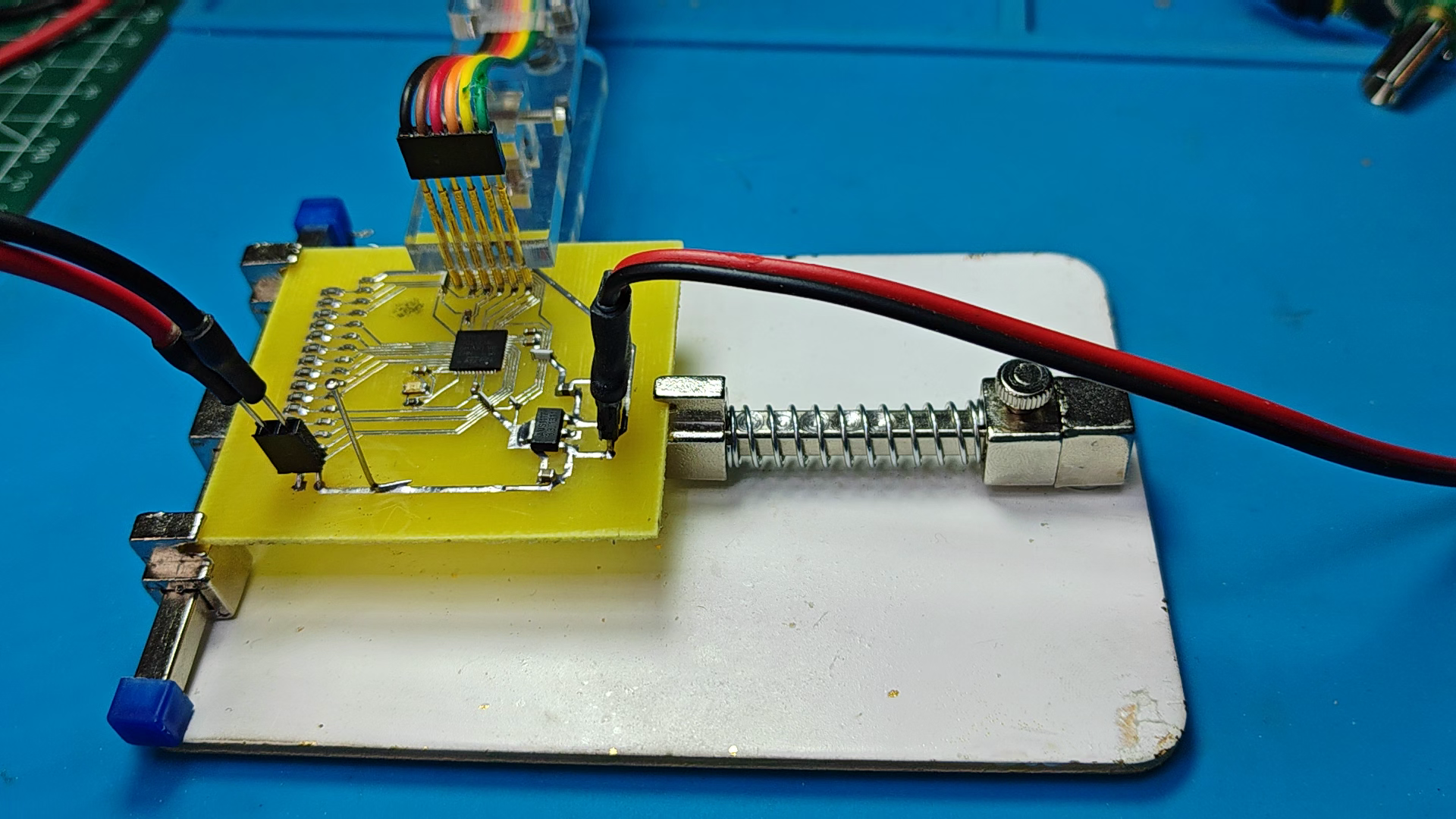

二、测试结果

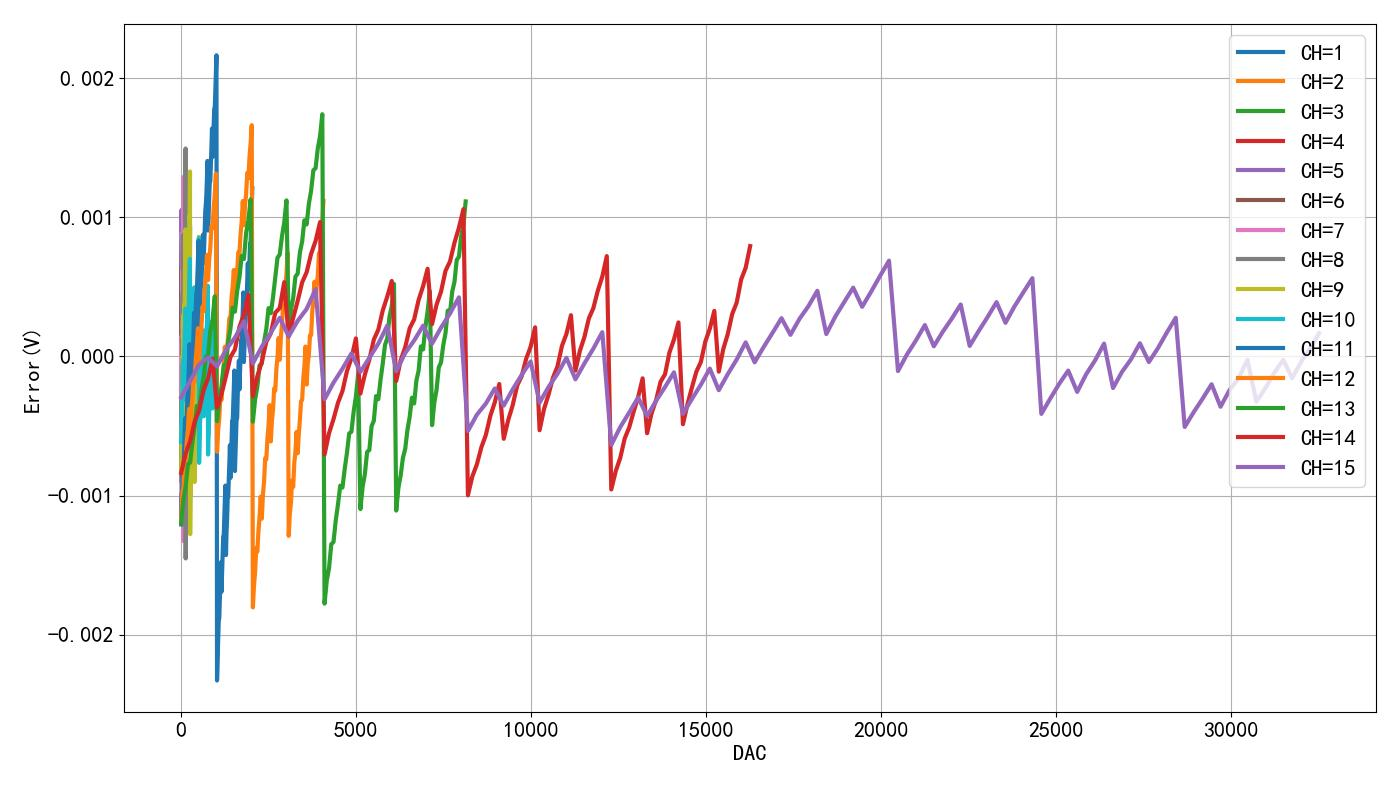

  通过编程， 测量DAC通道从 1 变化到15，  对应每个DAC输出对应的输出电压。 通过 DM3068记录每种通道个数 最多128 个测量数据。  这个过程虽然是程序自动完成， 但是还是耗费了我 今天上午将近 半个小时的测量时间。 对于每组数据计算 线性误差曲线， 这是计算结果， 可以看到， 随着输出通道的数量的提高， 线性误差曲线也逐步减小。 当输出通道达到 15 时， 也就是图表中最长的那组数据， 可以看到它对应的误差最小。

▲ 图1.2.1 不同的通道与误差曲线

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST1.PY                     -- by Dr. ZhuoQing 2024-04-03
#
# Note:
#============================================================

from headm import *
from tsmodule.tsstm32       import *
from tsmodule.tsvisa        import *

dm3068open()

for b in range(15):
    stm32cmd("ch %d"%(b+1))
    time.sleep(.2)

    npzname = 'ch%02d'%(b+1)
    vdim = []
    nrange = 2**(b+1)

    if nrange <= 128: ddim = arange(nrange)
    else:
        ddim = arange(128) * (nrange/128)

    printf(ddim)

    vdim = []

    for d in ddim:
        stm32cmd("dac %d"%d)
        time.sleep(1.5)
        v = dm3068vdc()
        vdim.append(v)
        tspsave(npzname, ddim=ddim, vdim=vdim)

        printff(b+1, d, v)

#------------------------------------------------------------


#------------------------------------------------------------

printf("\a")




#------------------------------------------------------------
#        END OF FILE : TEST1.PY
#============================================================

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST2.PY                     -- by Dr. ZhuoQing 2024-04-03
#
# Note:
#============================================================

from headm import *
from scipy.optimize        import curve_fit

def linefun(x, a, b):
    return a*x + b


#------------------------------------------------------------

maxerr = []
stderr = []


for c in range(15):
    npzfile = 'ch%02d'%(c+1)
    ddim, vdim = tspload(npzfile, 'ddim', 'vdim')

#    printf(vdim, ddim)

    param = (1/(2**c), 0)
    param, conv = curve_fit(linefun, ddim, vdim, p0=param)
#    printf(param)

    vfit = linefun(ddim, *param)
    err = [v1-v2 for v1,v2 in zip(vdim, vfit)]


    errmax = max(abs(array(err)))
    errstd = std(err)

    printf(c+1, max(abs(array(err))), std(err))

    maxerr.append(errmax)
    stderr.append(errstd)


    plt.plot(ddim, err, lw=3, label='CH=%d'%(c+1))

    plt.xlabel("DAC")
    plt.ylabel("Error(V)")
    plt.grid(True)
    plt.tight_layout()



#    plt.show()



#    break

#------------------------------------------------------------

tspsave('err', maxerr=maxerr, stderr=stderr)

printf(maxerr, stderr)
plt.legend(loc='upper right')
plt.show()


#------------------------------------------------------------
#        END OF FILE : TEST2.PY
#============================================================

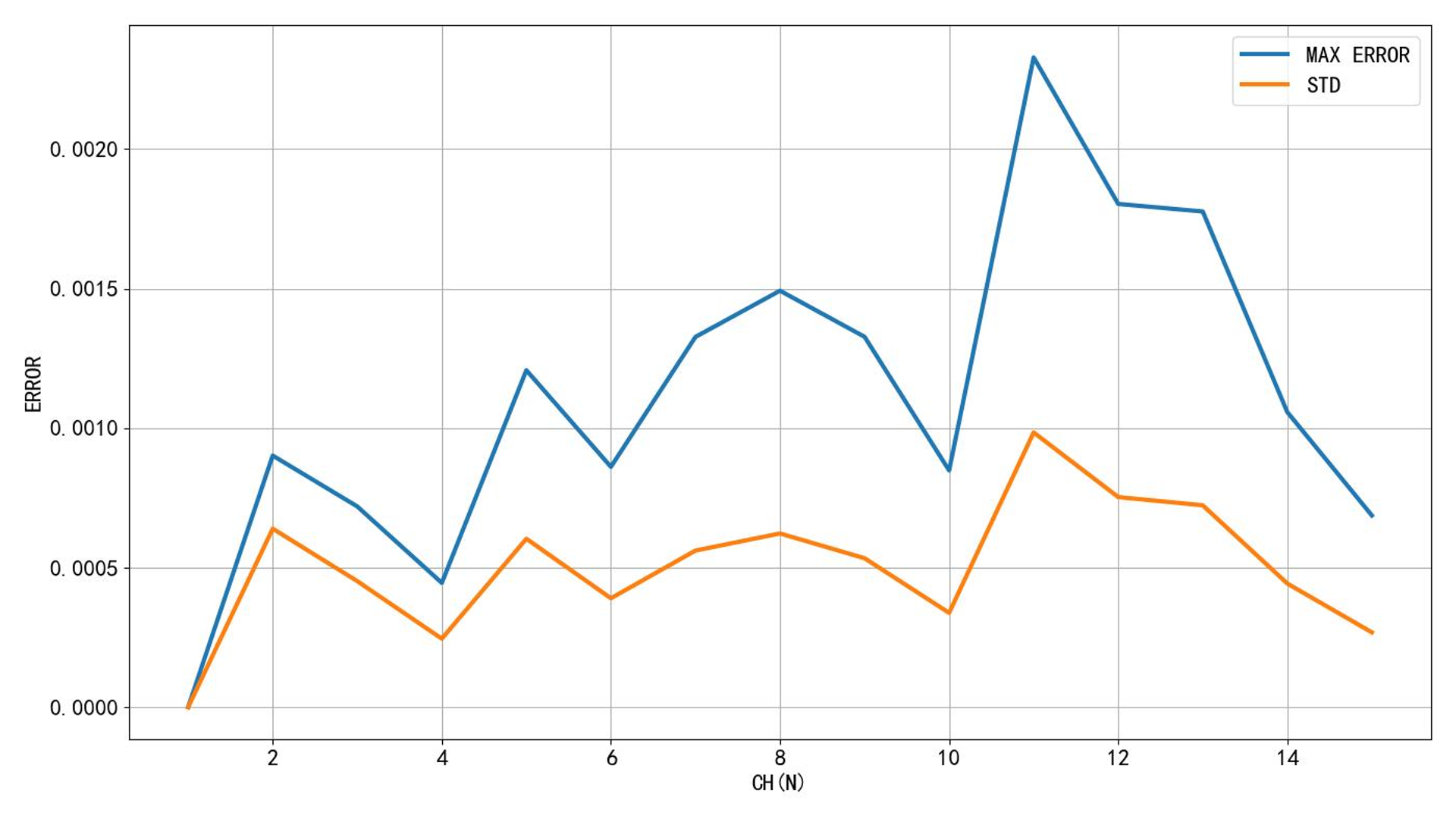

  但是， 将上面测量不同DAC 通道下， 误差的最大值 和 标准方差绘制出来， 情况有了变化。  线性误差的最大值是青色曲线，  下面是线性误差的均方根。  可以看到， 线性误差在 DAC 通道数为 11 的时候， 达到峰值， 然后又随着通道数增加而下降。  对于误差的均方根， 则是呈现一种平稳的态势， 也就是无论输出通道数是多少， DAC 线性误差的均方根都基本上维持在 0.5mV左右。 这个结果的确出乎我的意外。

▲ 图1.2.2 不同的通道数对应的线性误差的最大值和标准方差

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST3.PY                     -- by Dr. ZhuoQing 2024-04-03
#
# Note:
#============================================================

from headm import *

maxerr, stderr = tspload('err', 'maxerr', 'stderr')

plt.plot(arange(len(stderr))+1, maxerr, lw=3, label="MAX ERROR")
plt.plot(arange(len(stderr))+1, stderr, lw=3, label='STD')


plt.xlabel("CH(N)")
plt.ylabel("ERROR")
plt.grid(True)
plt.legend(loc="upper right")
plt.tight_layout()
plt.show()





#------------------------------------------------------------
#        END OF FILE : TEST3.PY
#============================================================

maxerr=[0.00,0.00,0.00,0.00,0.00,0.00,0.00,0.00,0.00,0.00,0.00,0.00,0.00,0.00,0.00]
stderr=[0.00,0.00,0.00,0.00,0.00,0.00,0.00,0.00,0.00,0.00,0.00,0.00,0.00,0.00,0.00]



※ 总  结 ※

---

  今天一大早对前几天制作的 15bit 电阻 R2R DAC的线性误差进行了测量，  虽然都是 千分之一精度的电阻，  但是选择了不同的输出通道数，  对应的线性误差的均方根却是大体相同的。 这是实验测量的结果， 后面有时间再进行理论分析吧。 今天是清明节前一天， 上午 还有课程， 待会儿去上课。

---
