AT32F421的运行频率

AT32系统时钟的误差



01 行频率


一、前言

  前天测试 AT32F421单片机的时候,  设置其内部时钟频率为 120MHz, 但是输出串口波特率不太对。  必须将波特率设置为 100000,  才能够对应输出 115200。 这说明其内部的系统时钟不准确, 比设定高了11%左右。  下面准备将系统时钟通过管脚输出,  使用示波器实际测量内部系统时钟究竟是多少。

GM1713088934_1920_1080.MP4|_-6

二、电路设计

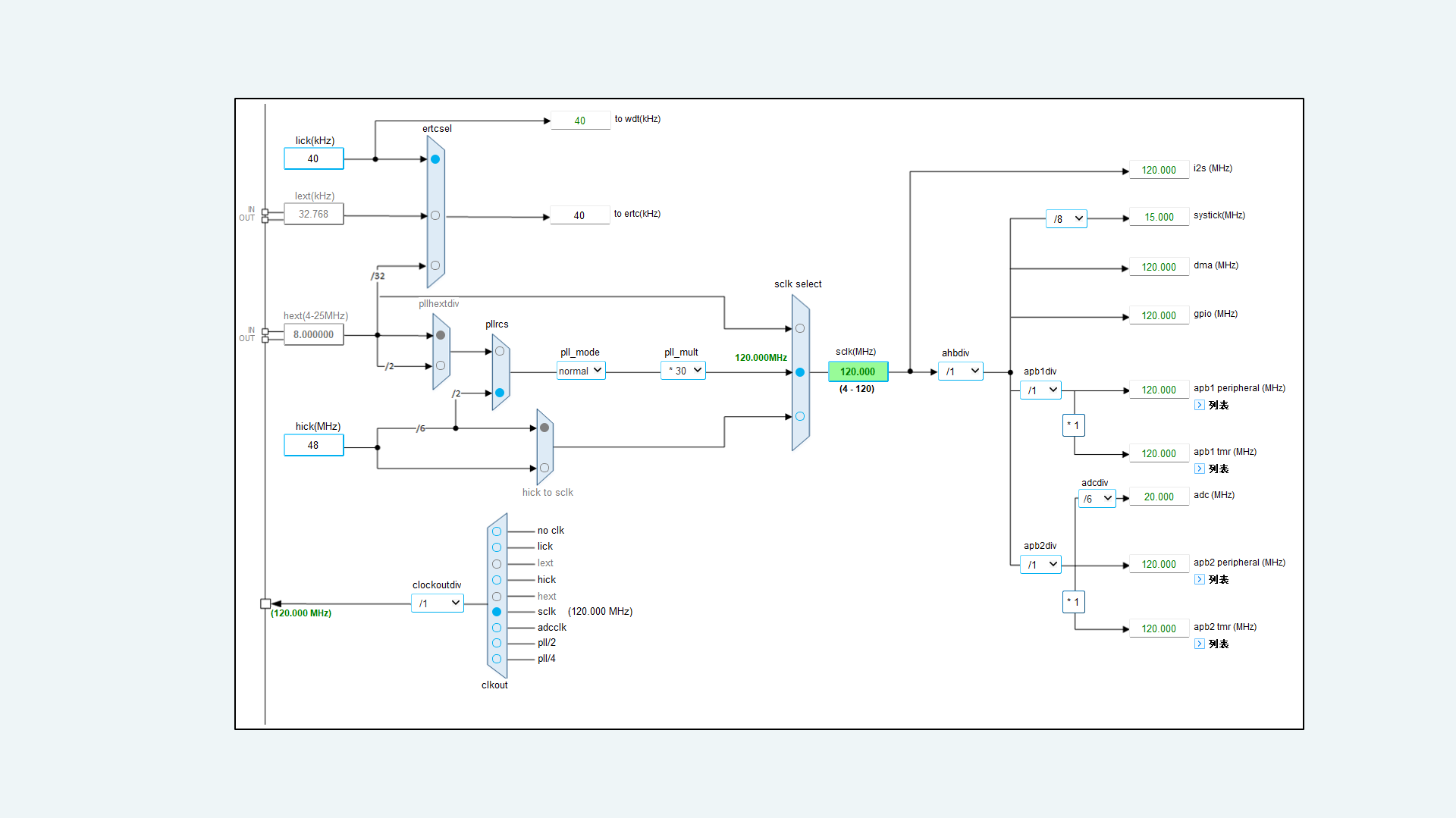

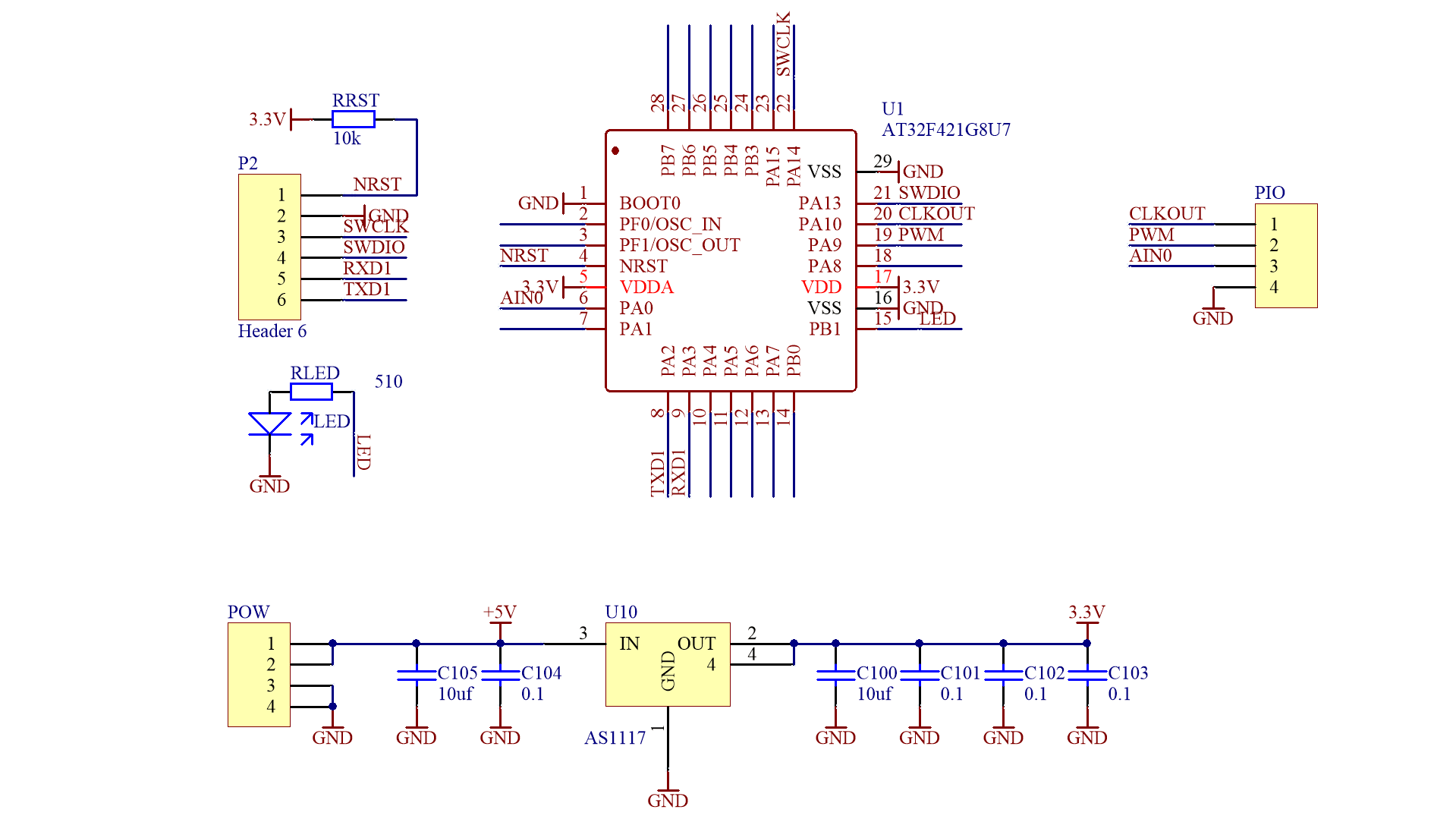

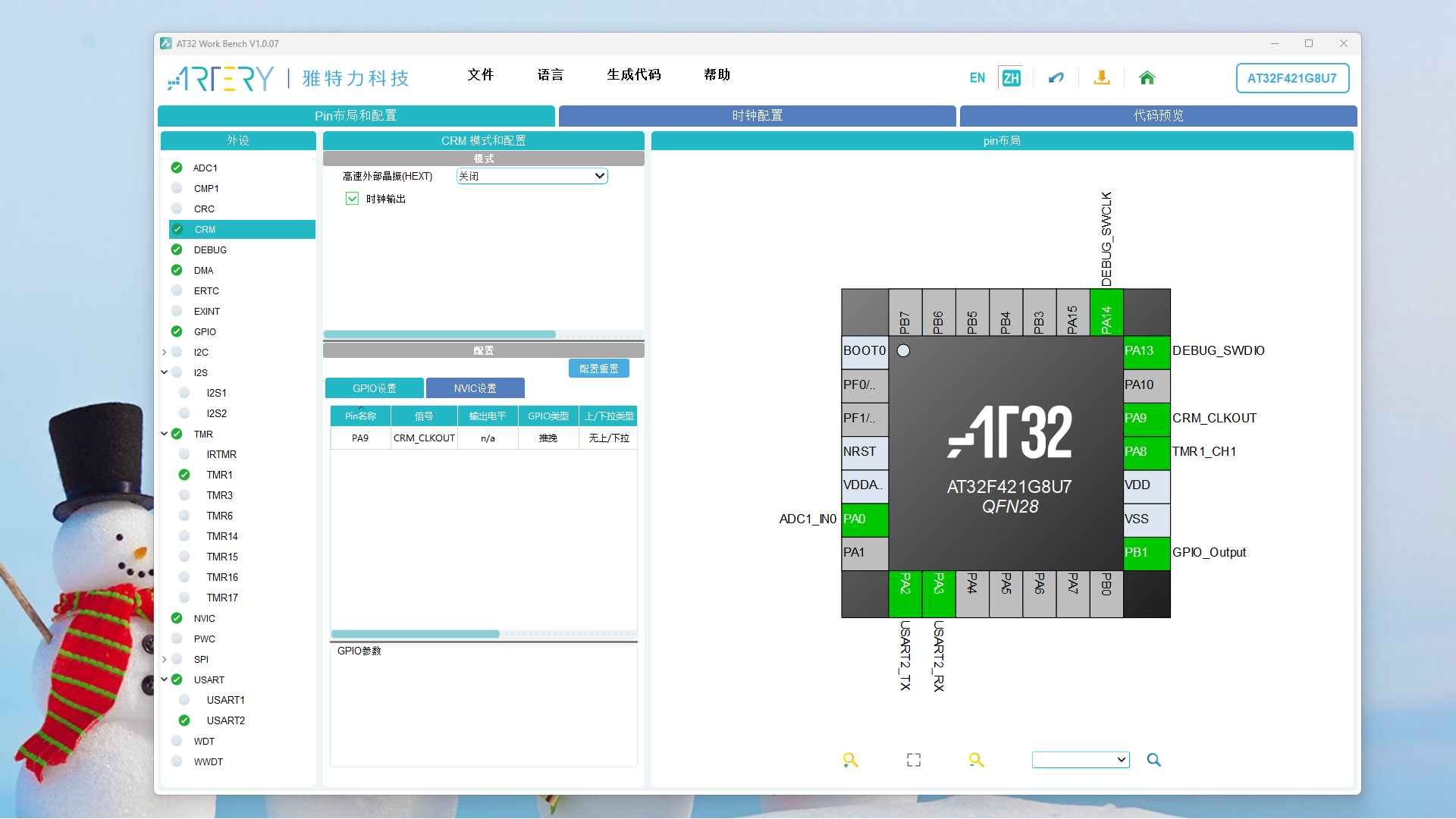

  利用AT32单片机设计助手,  使能内部时钟输出,  便可以通过PA9 管脚测量到芯片时钟,  下面设计电路图。

GM1713083098_1920_1080.MP4|_-4
  电路的核心是 AT32F421, 将它的 时钟输出信号引至 PIO端口。  使用单面板制作测试电路。 一分钟之后得到测试电路板。  电路板制作的非常完美。

GM1713084944_1920_1080.MP4|_-4

AD\Test\2024\April\TestAT32F421G8U7.PcbDoc

三、焊接测试

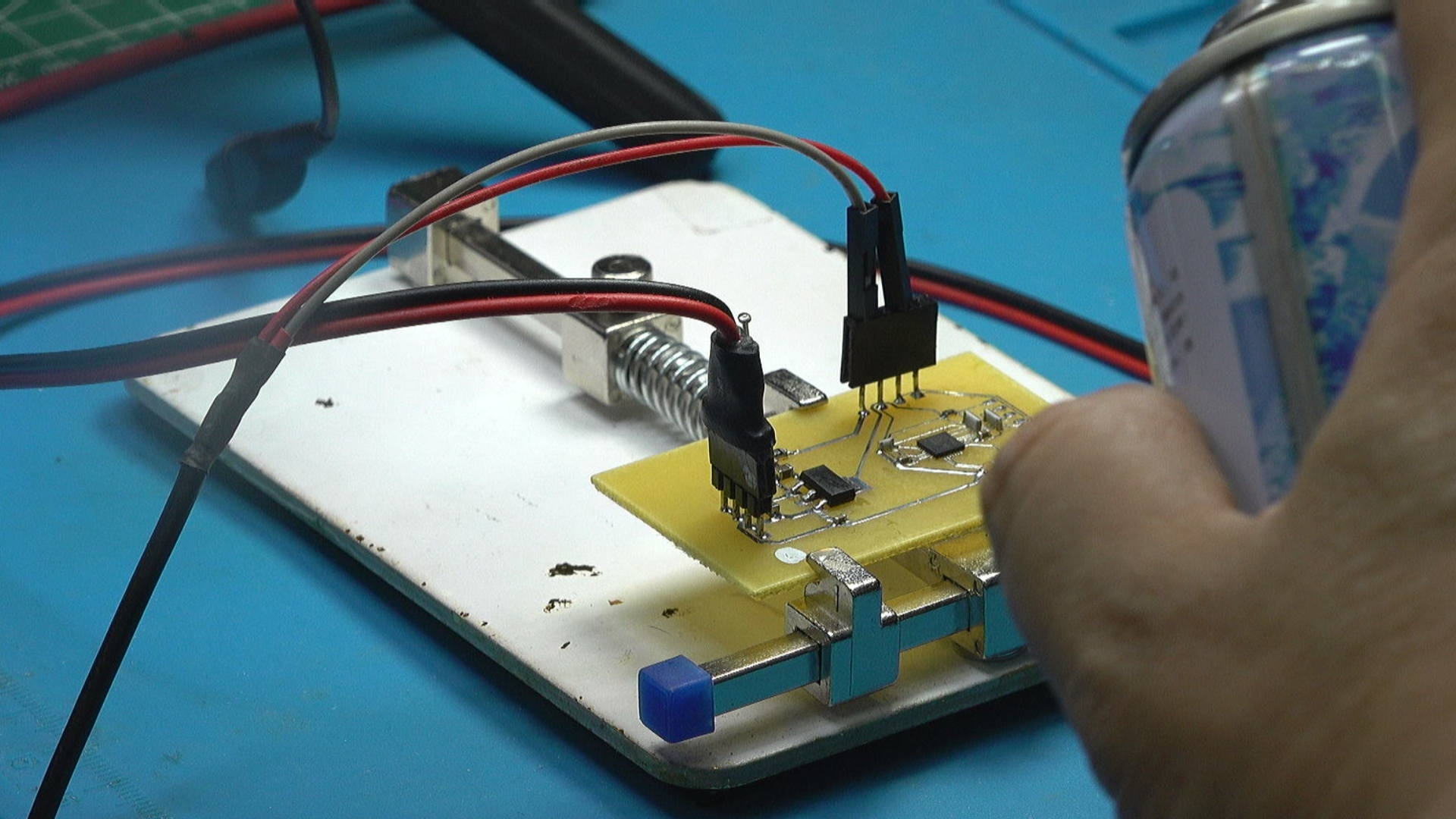

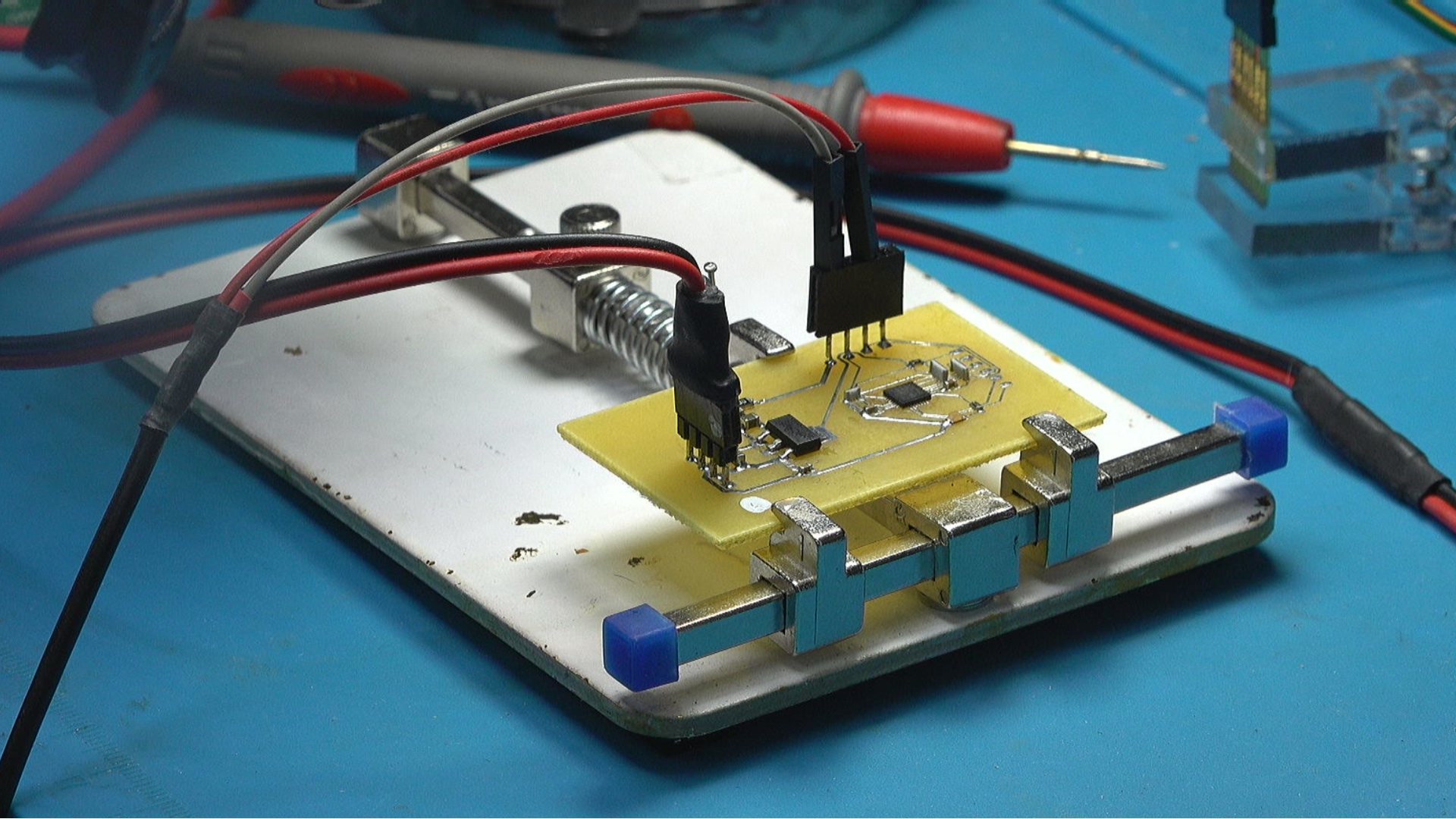

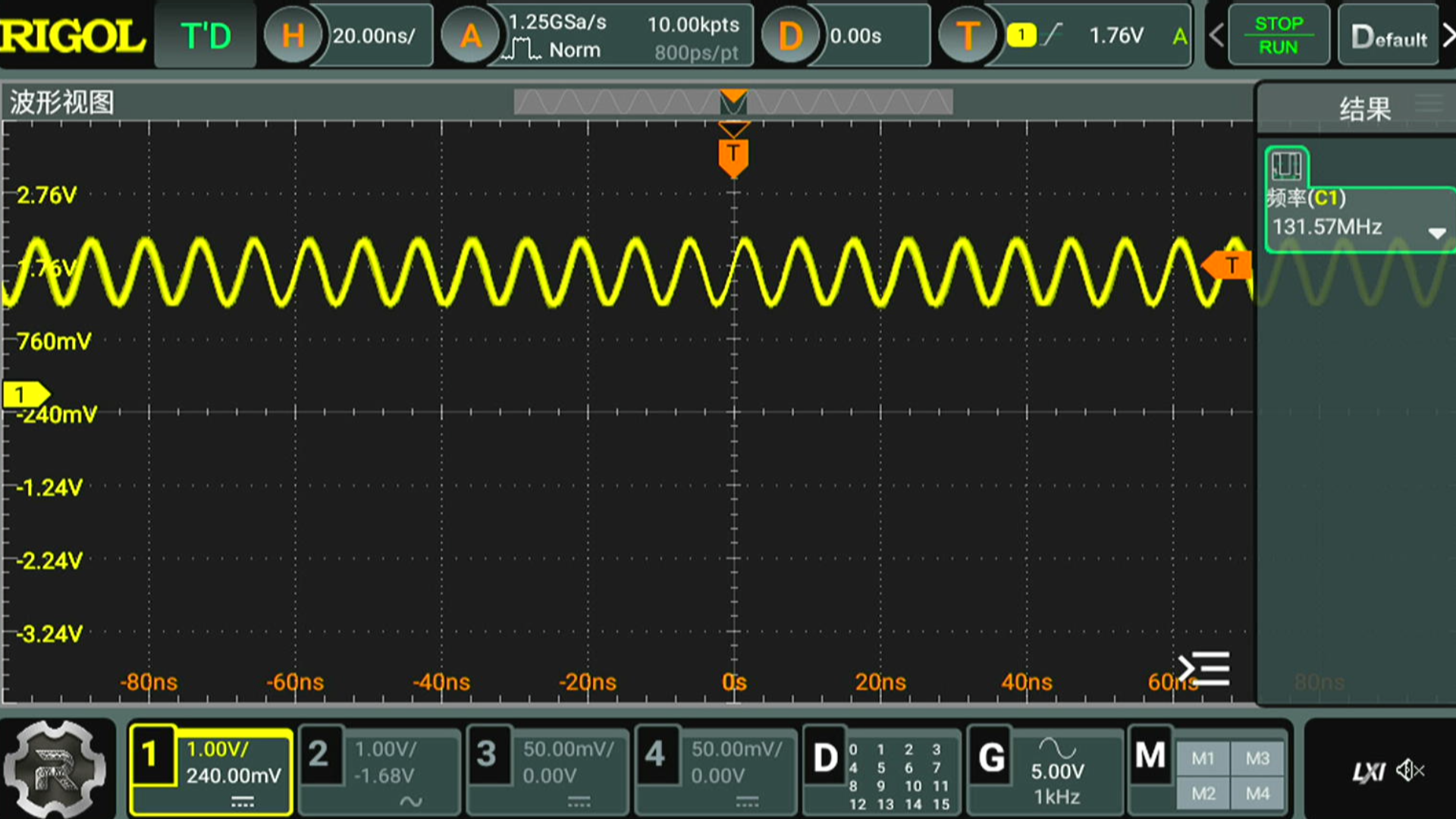

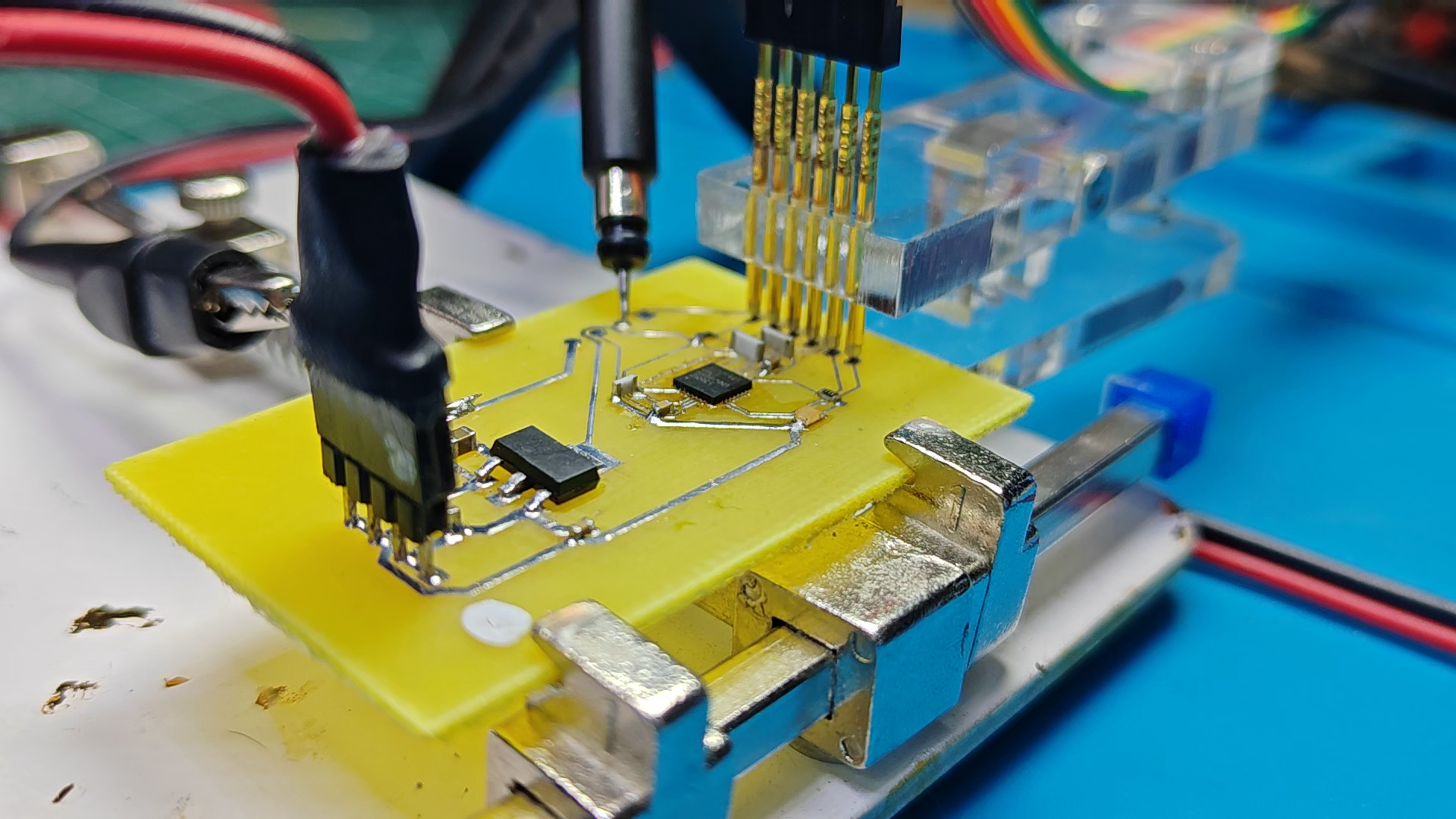

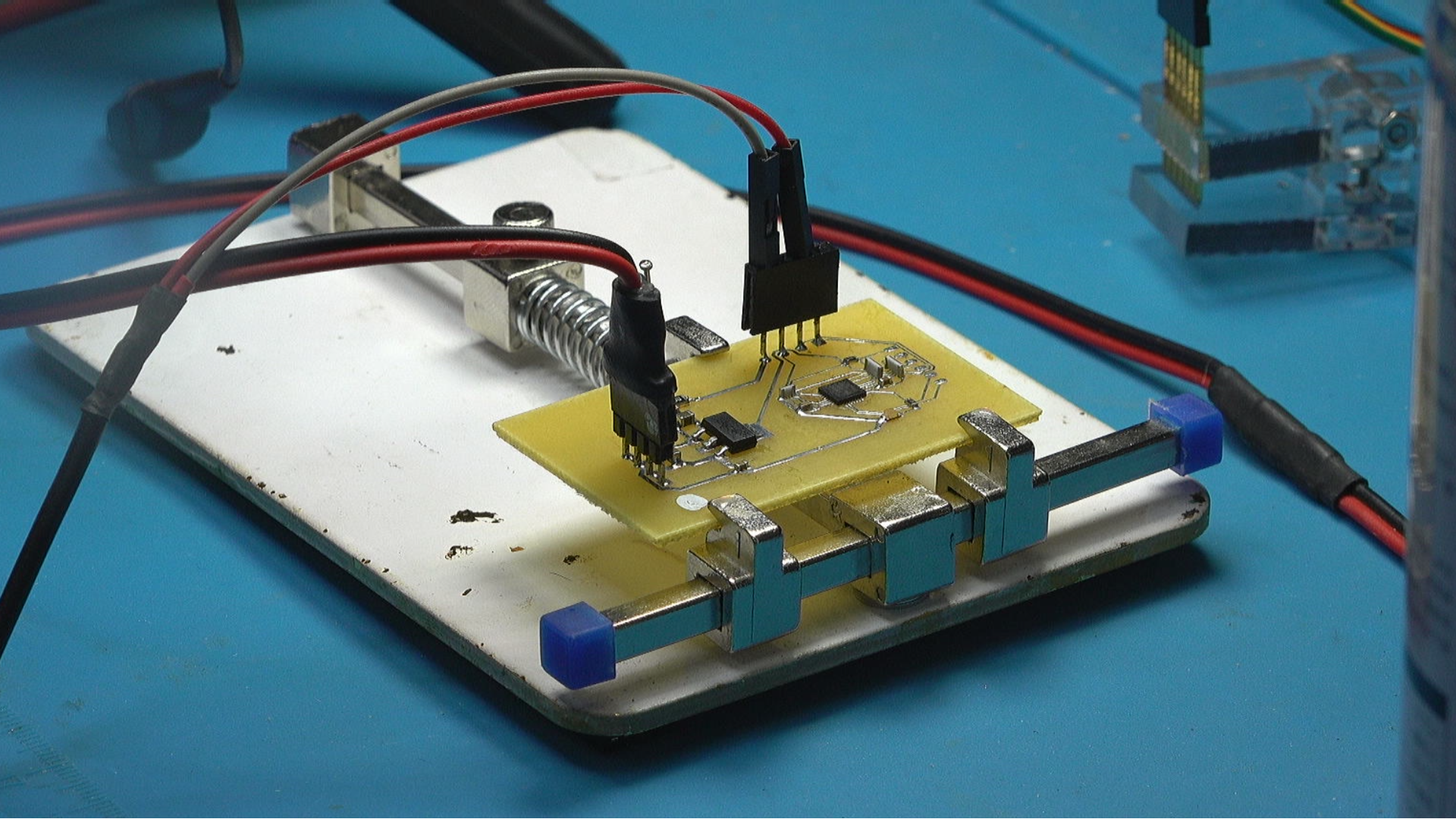

  焊接电路板, 对其进行清洗。  使用探针夹子将ST-LINK 与单片机相连。  下载测试程序。 查看一下系统时钟信号。  由于信号频率非常高, 接近示波器带宽的一半了。 所以看到信号近似为 正弦波。  现在终于可以破案了, 系统时钟频率为 131.5MHz左右, 比设定的 120MHz 高了大约11%左右。

GM1713087706_1920_1080.MP4|_-5

四、低温伺候

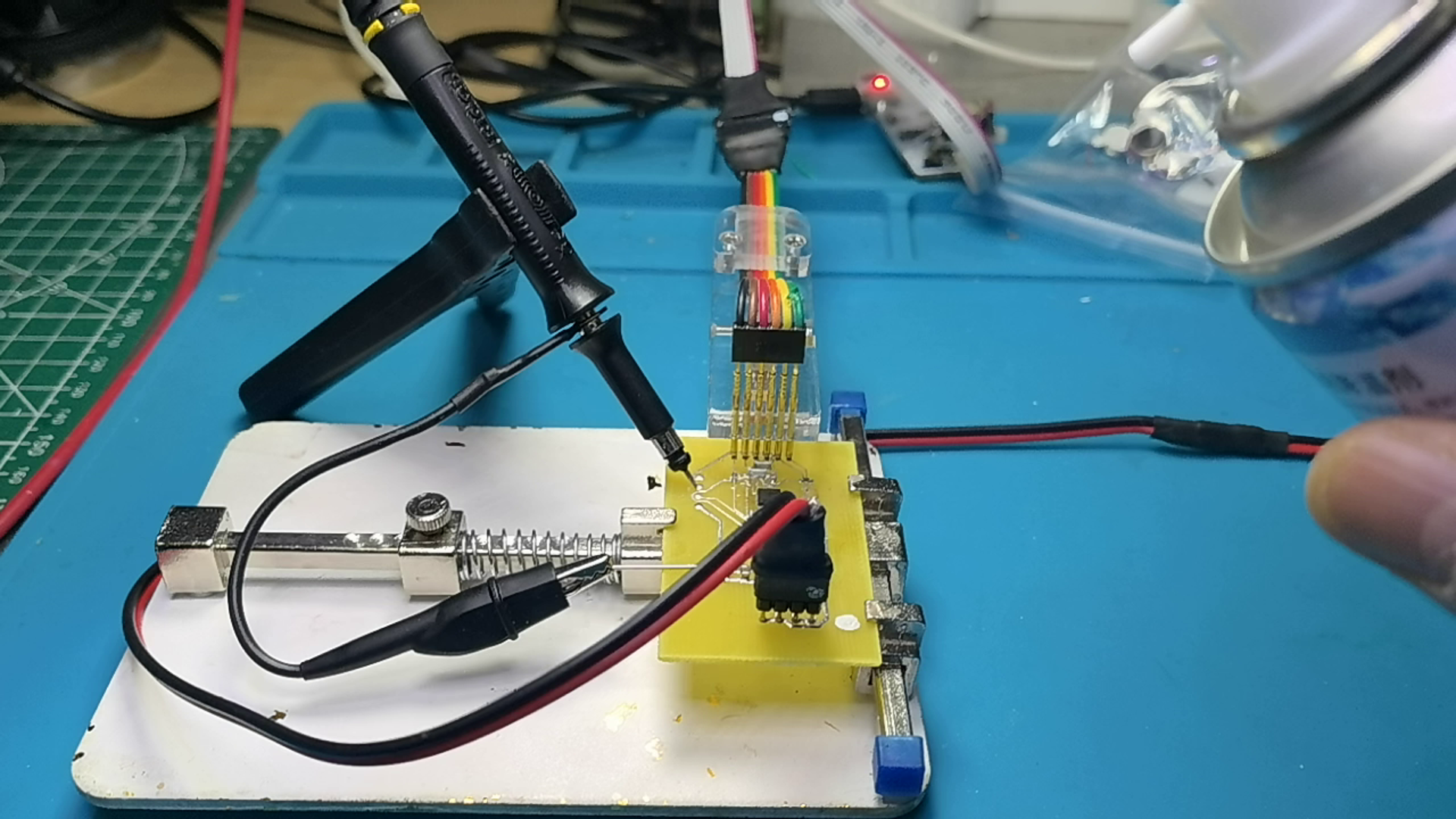

  下面,  我不怀好意的拿出上午刚刚到货的制冷剂。 准备给AT32单片机降降温, 看看对于它内收震荡频率是否有很大的影响。  就这样直接对它进行喷射制冷剂。 可以看到单片机输出时钟信号的波形和频率似乎并没有太大的变化。  再测试一次, 频率仍然维持在 135MHz左右, 这点频率的改变并不能够影响单片机的波特率。

GM1713087995_1920_1080.MP4|_-4

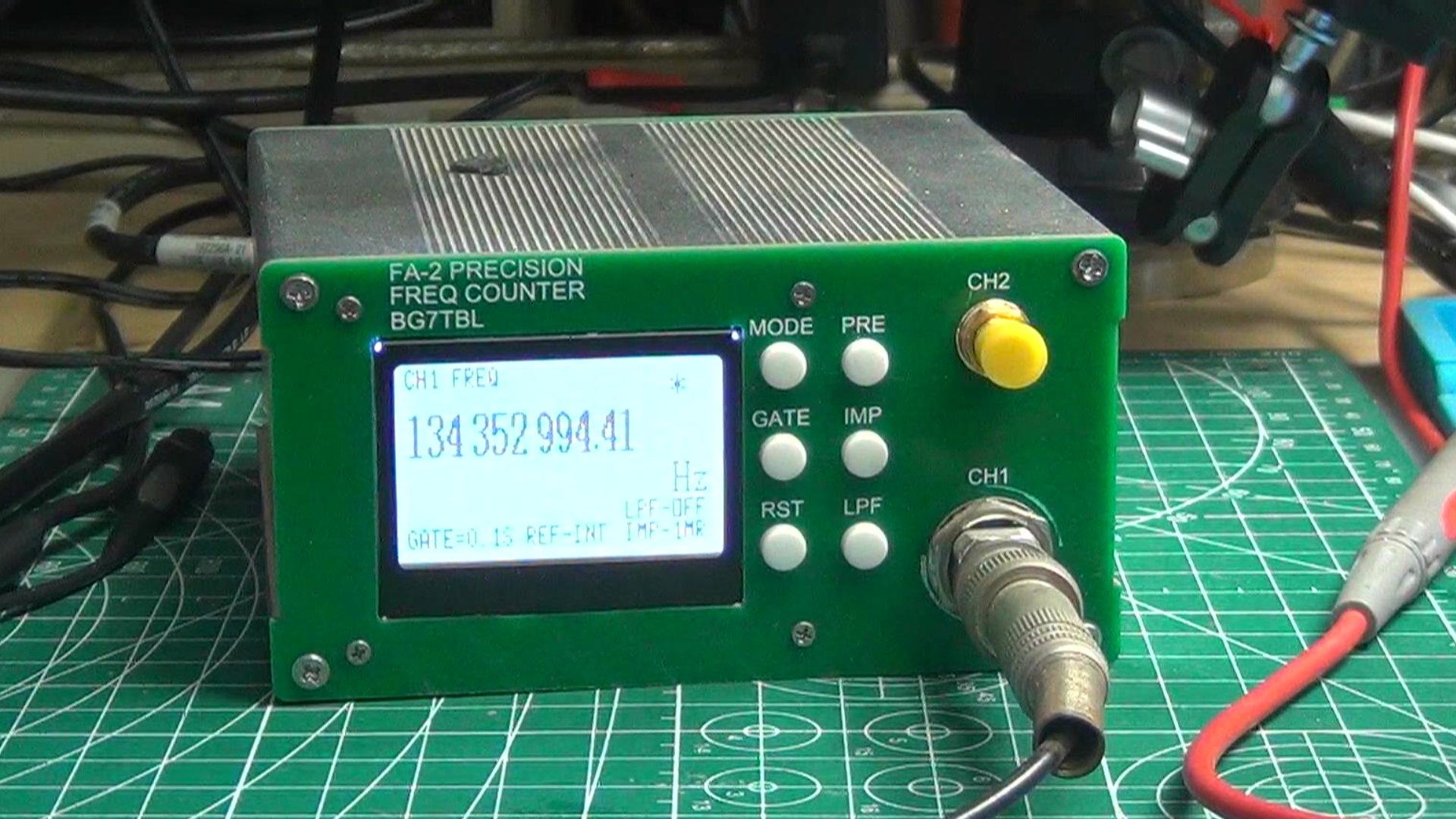

  为了进一步得到AT32单片机内部晶体震荡的温度特性,  下面使用 FA-2频率计测量芯片内部时钟频率。  还是使用快速制冷剂对芯片降温,  观察对应的频率变化。  最后可以看到, 频率信号在 134.3MHz上下波动。 并没有太多的偏移。

GM1713088561_1920_1080.MP4|_-5



  结 ※


  文测试了 AT32单片机内部时钟的频率, 与它自身设定的 120MHz不同的是,  实际震荡频率为 134MHz, 增加大约 11.6%, 这造成了 单片机串口通讯异常。  现在看来, AT32内部振荡器频率实在是偏差太大。  但它对应的温度特性还是相当的稳定的。 那么问题来了, 为什么 AT32单片机内部时钟频率会误差这么大呢?

GM1713088751_1920_1080.MP4|_-5
