福来三轮车锂电池的容量是多少？

01 车模电池

一、前言

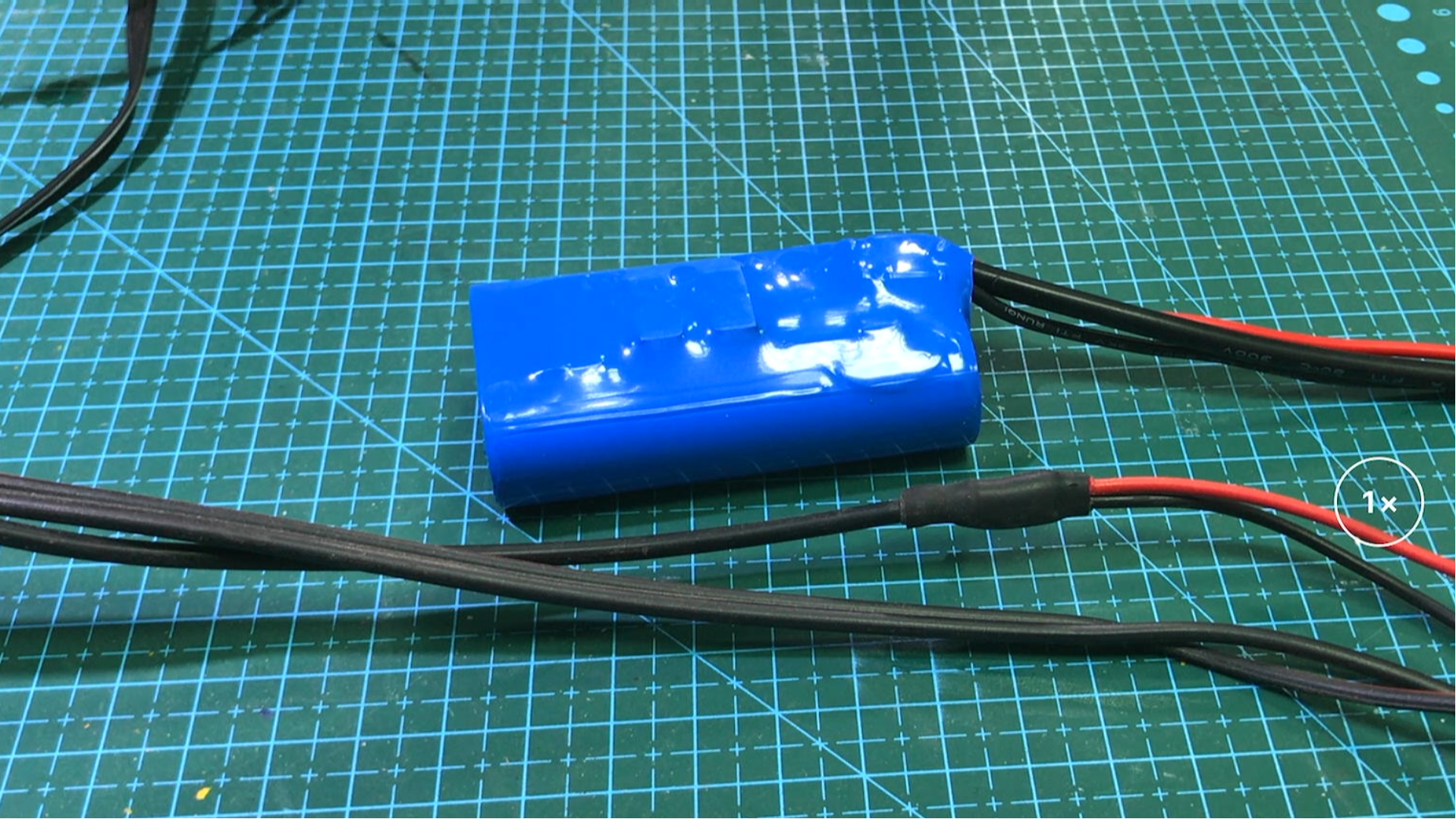

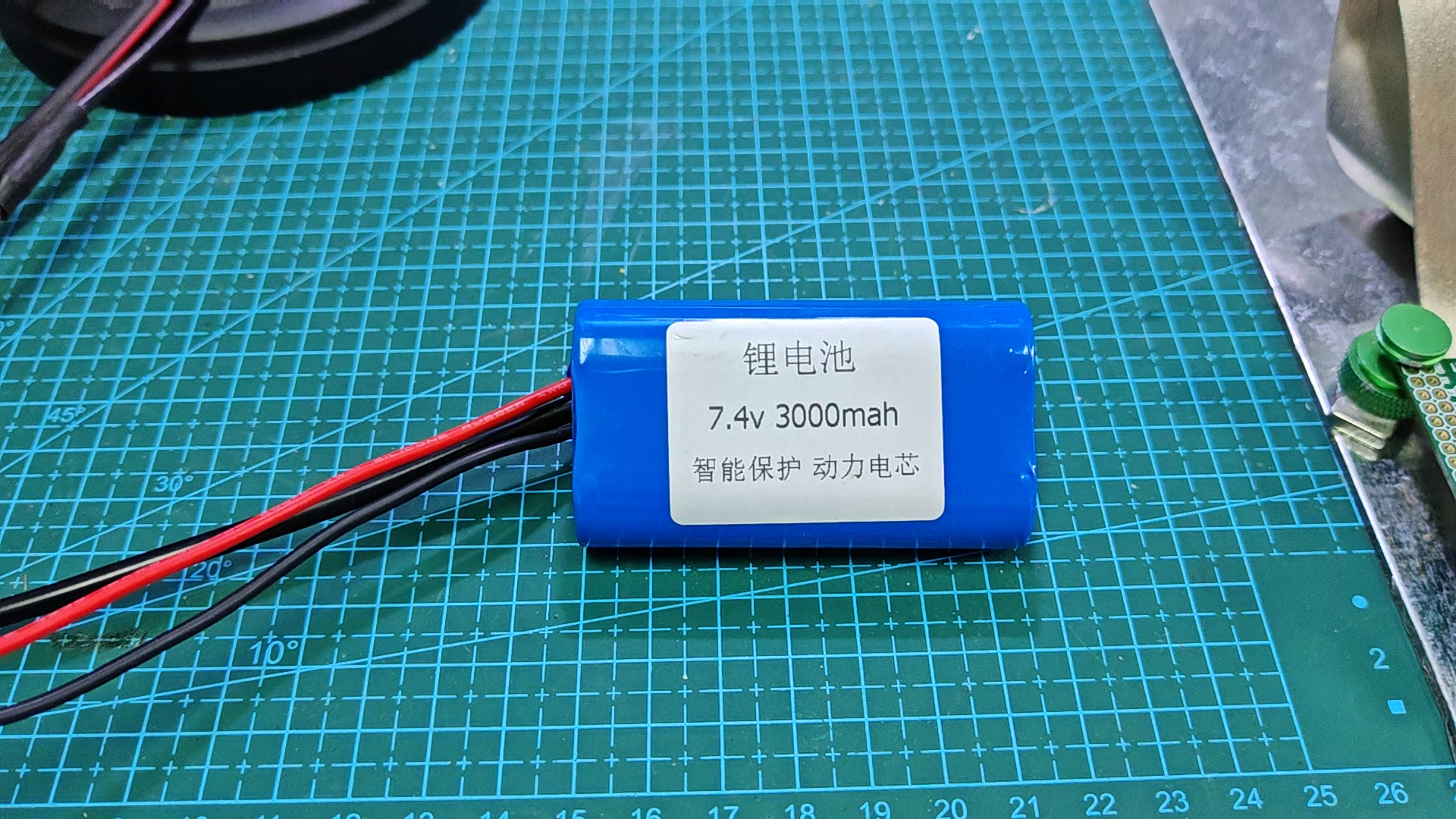

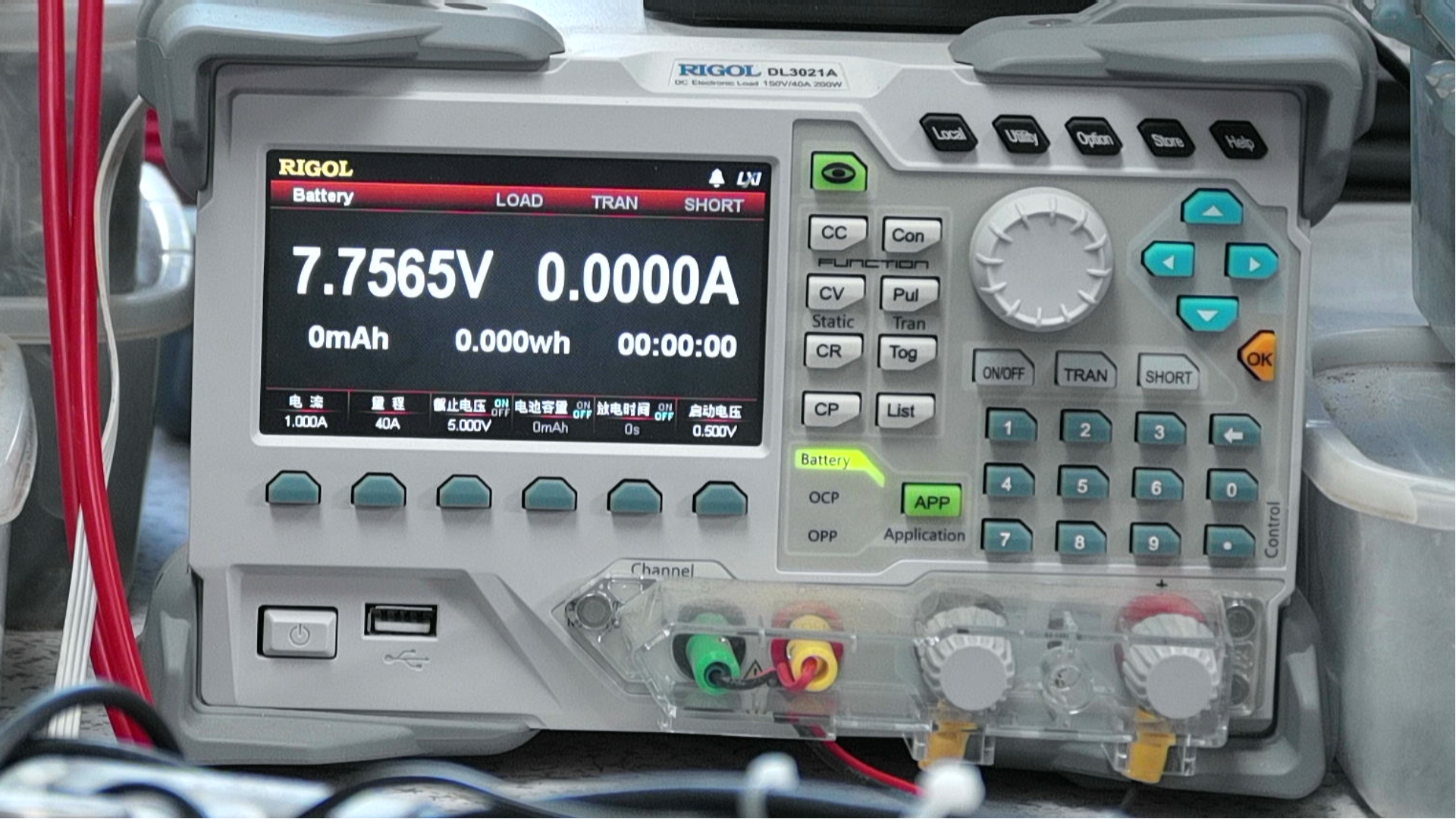

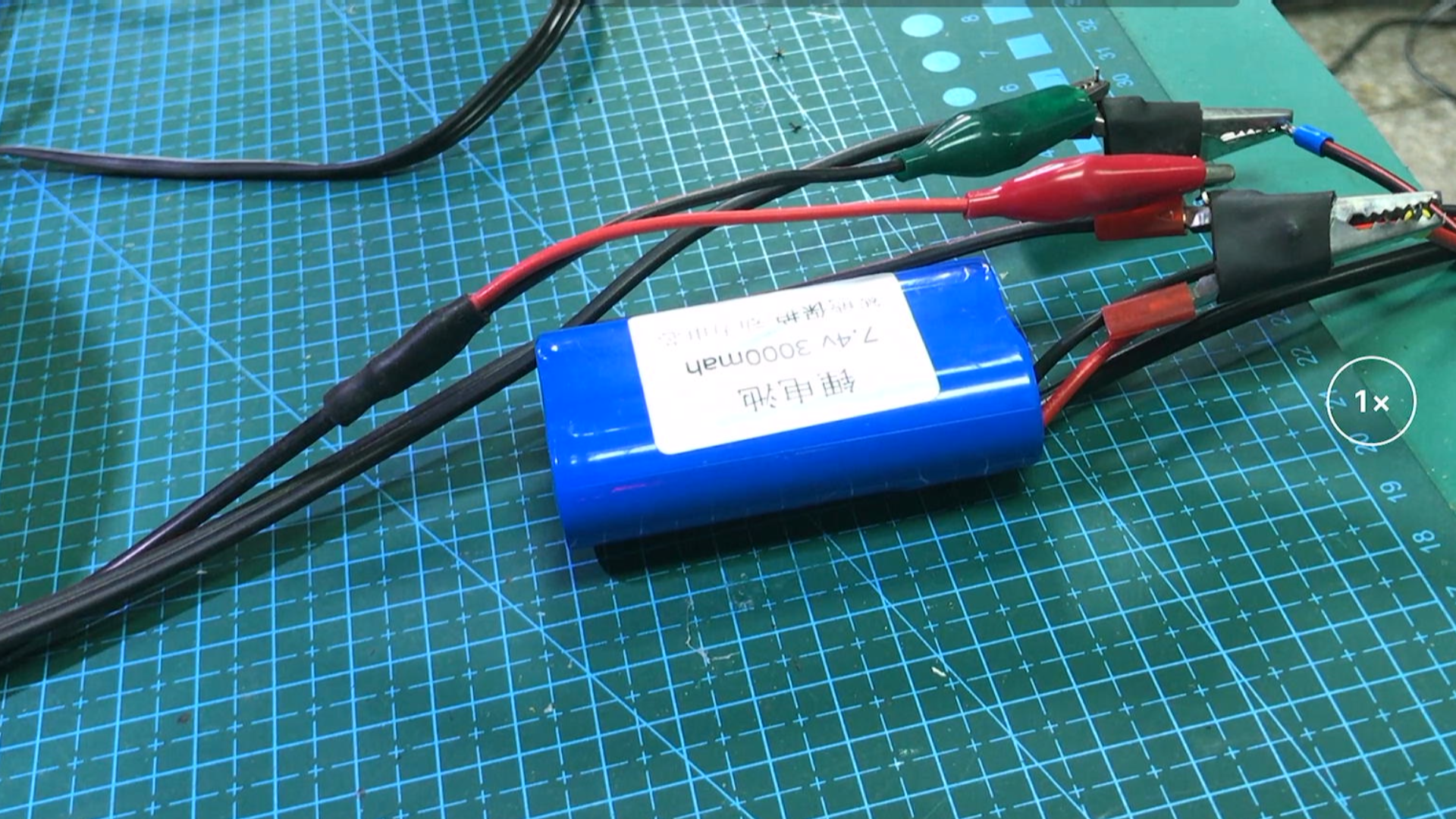

福来三轮车的动力来自于上面配置的一块2S锂电池，也就是这款端口电压在7.4V， 3000毫安时的动力电池。那么，究竟它的放电容量是多少呢？在持续放电过程中，能够提供多少电量呢？下面我们来测试一下他的容量，可以看到它内部带有充放电保护电路板，所以使用起来还是比较安全的。首先使用这款 2S 锂电池充电器给电池充满电。充满电的电池端口电压为 7.76V左右，下面就使用这台 DL3021A 电阻负载测量一下这款电池的放电容量。

G7M1721465896_1920_1080.MP4|_-7

二、测量参数

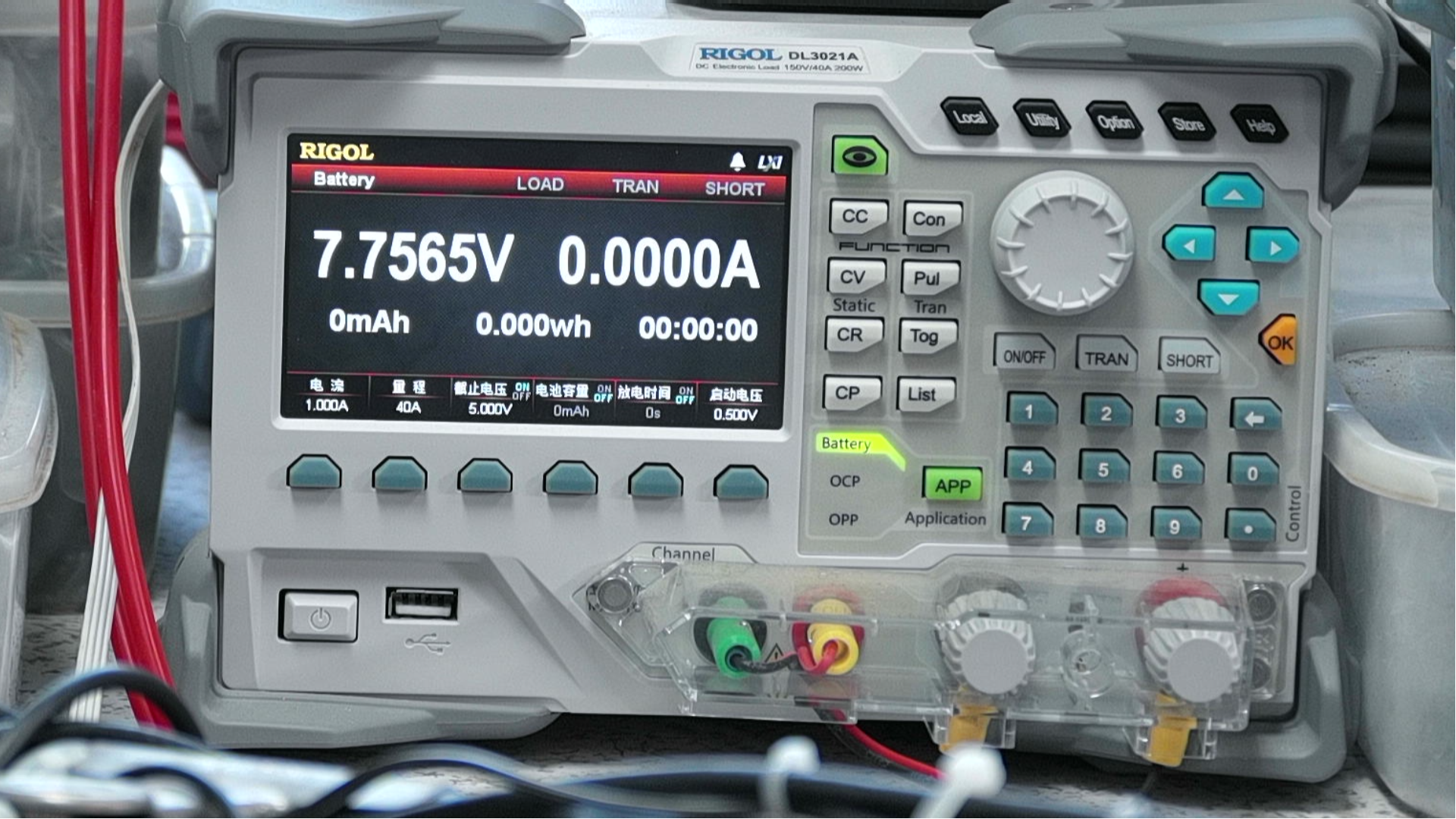

使用电子负载测量电池的功能。放电电流设置为 1A，放电截止电压为 5V。测量电池放电时间和放电电量。查看一下这款电池的实际容量与其标称值是否相符合。

G5M1721466053_1920_1080.MP4|_-5

三、测试结果

下面开启电子负载，负载电流稳定在 1 安培。电子负载自动记录放电时间和电能。由于这个放电时间比较长。我们就让电子负载持续工作，等到放电结束之后，再查看放电记录。最终，我们可以得到这款车模上的电池实际放电容量。这也为后面的使用对使用时间做好准备。

G6M1721467184_1920_1080.MP4|_-6

动力电池放电速率比起普通的电池要大。由于手边资料有限，现在还不知道三轮车上配置的锂电池的最大放电电流是多少。这个最大放电电流取决于它上面配置的电池保护电路板的参数设置。
G3M1721467904_1920_1080.MP4|_-3

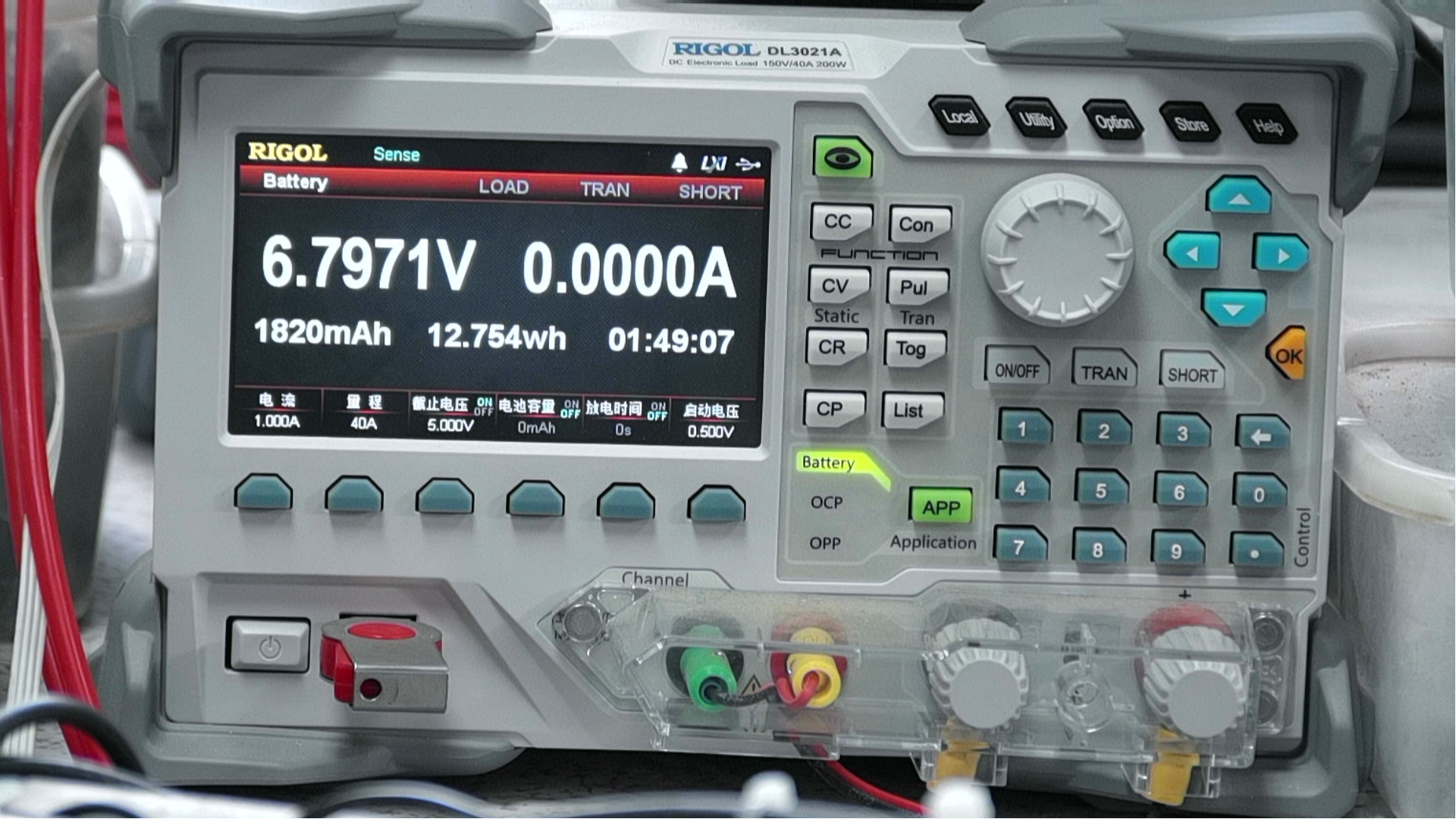

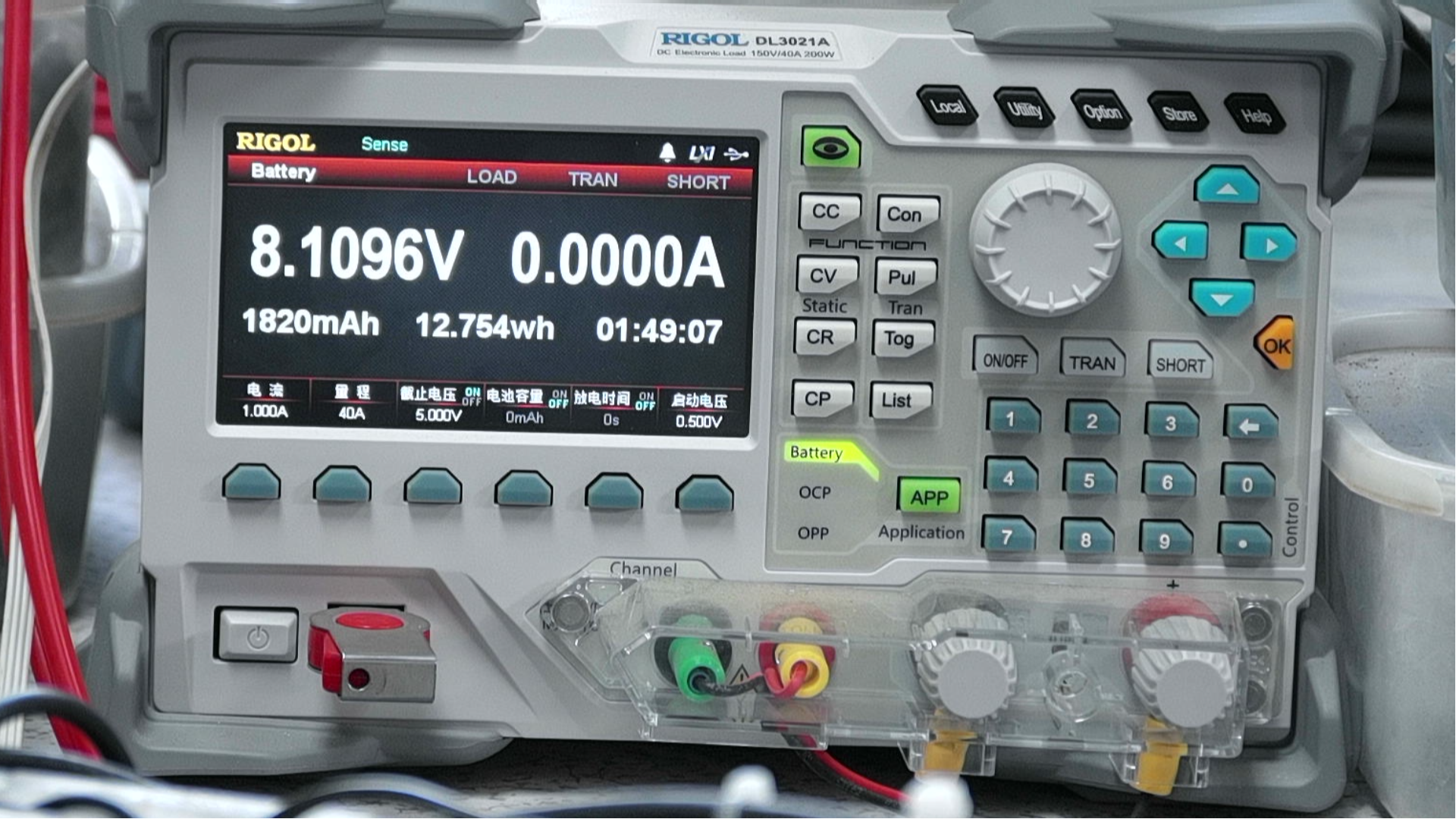

经过了大约1小时50分钟，放电结束。电子负载记录这个电池的放电容量，只有1820 毫安时。这可比它的标称值 3000 mAH 小了超过三分之一。可以看到这个结果的确出乎我们的意料。为了核实锂电池容量容量，下面再使用另外一个电池，充满电之后再使用电子负载进行放电。

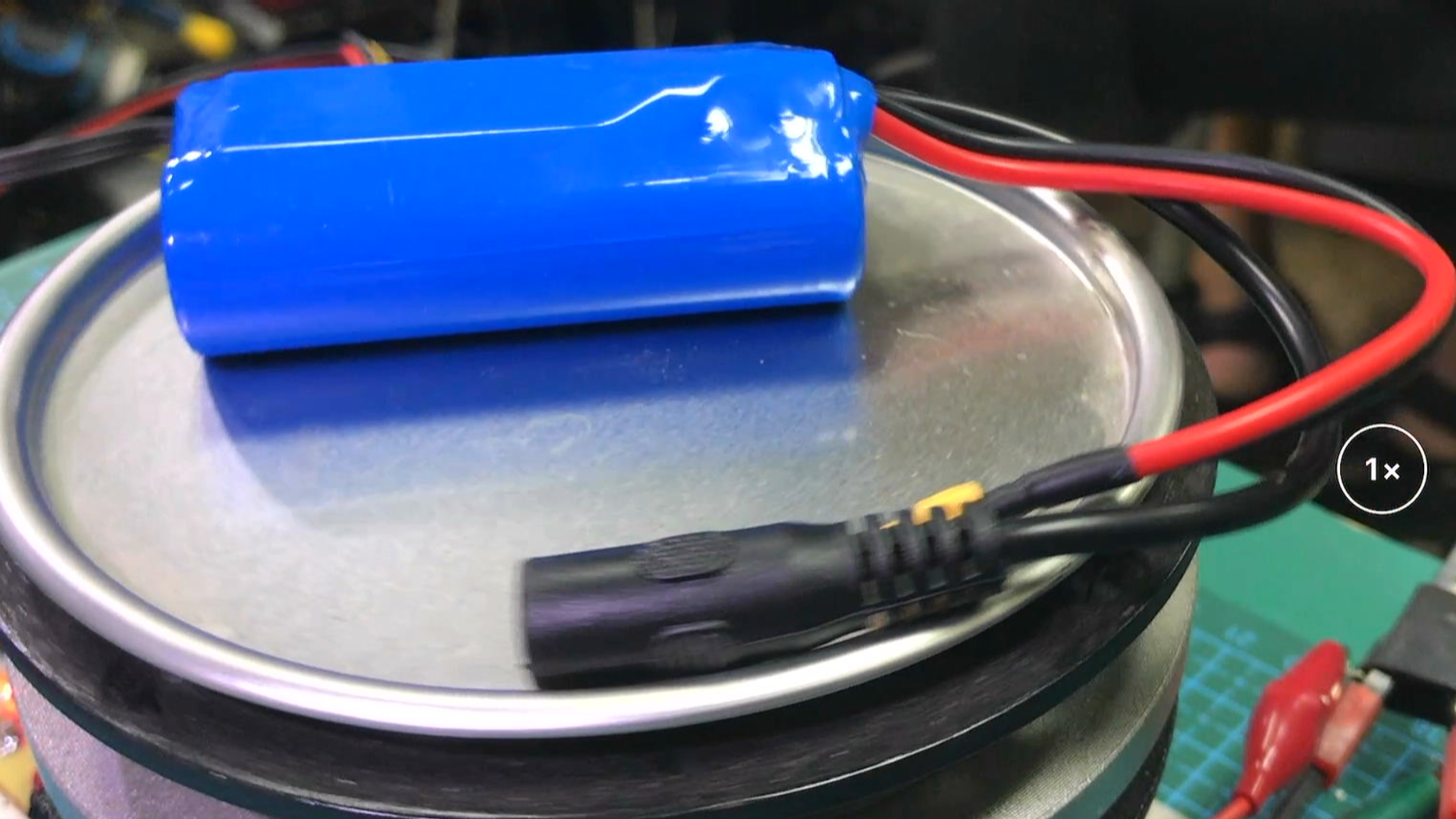

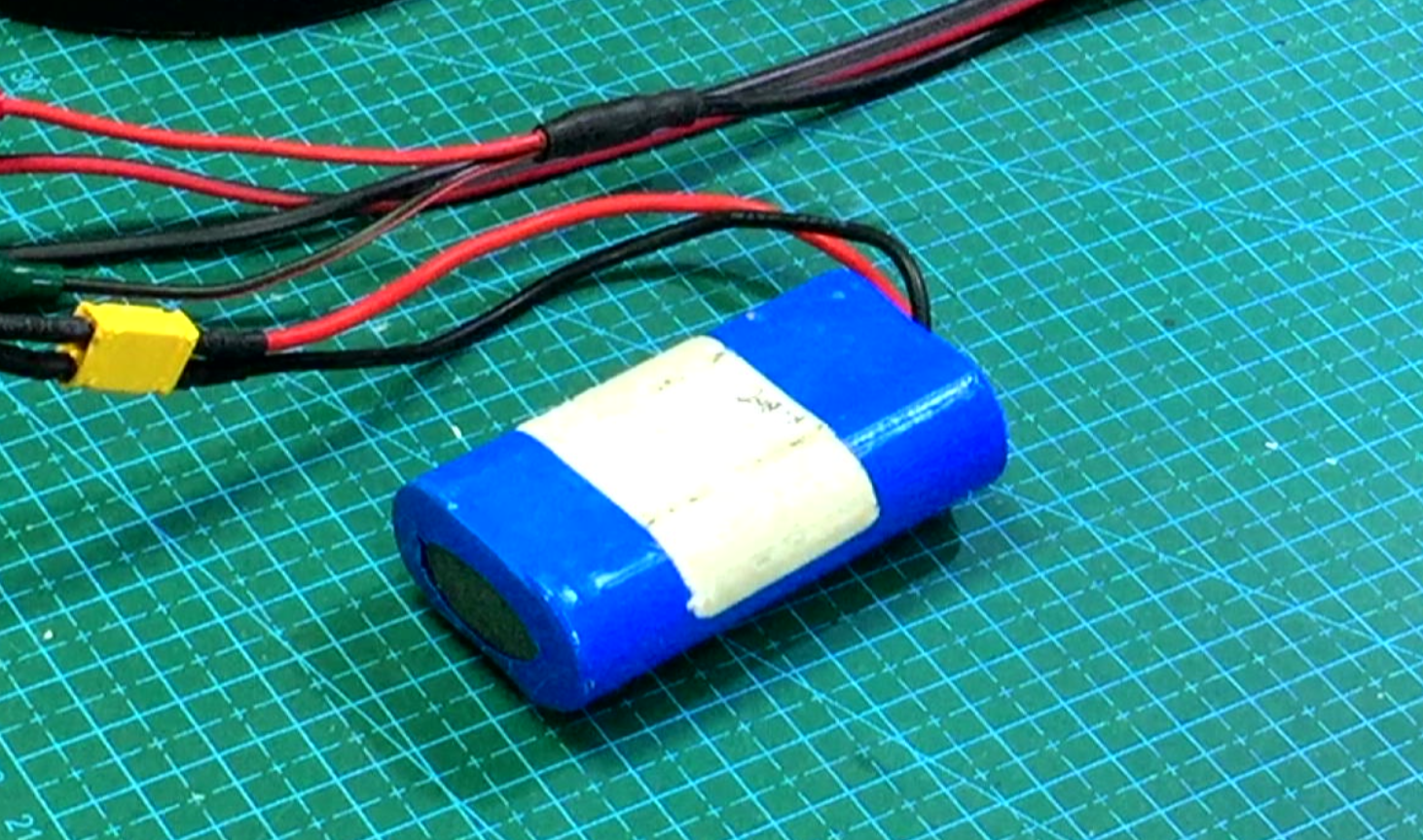

▲ 图1.3.1 一块4000mAH的锂电池

▲ 图1.3.1 一块4000mAH的锂电池

G4M1721550473_1920_1080.MP4|_-4

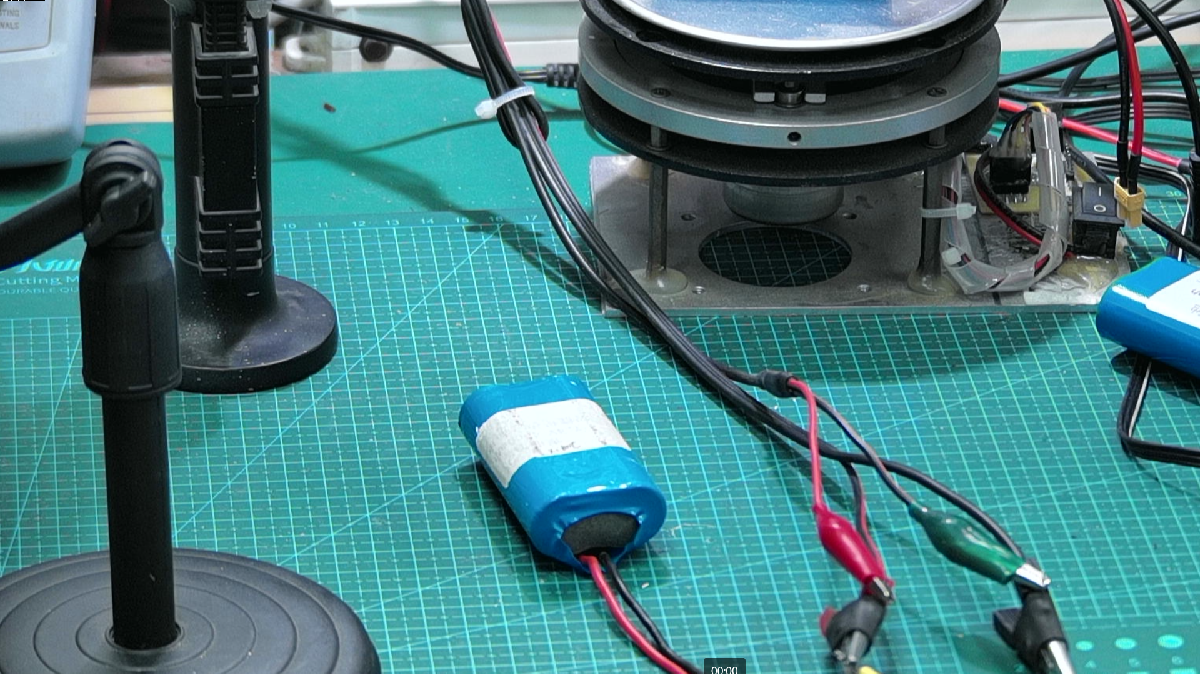

现在更换另外一块 2S 锂电池。它表面粘贴的铭牌上隐约可以看到是 4000mAH。使用 7.4V 的充电器现在将其充满停止，端口电压为 8.1V左右。使用 1A 的恒流放电，对其进行放电。结束电压设定为 5V。

G5M1721551744_1920_1080.MP4|_-5

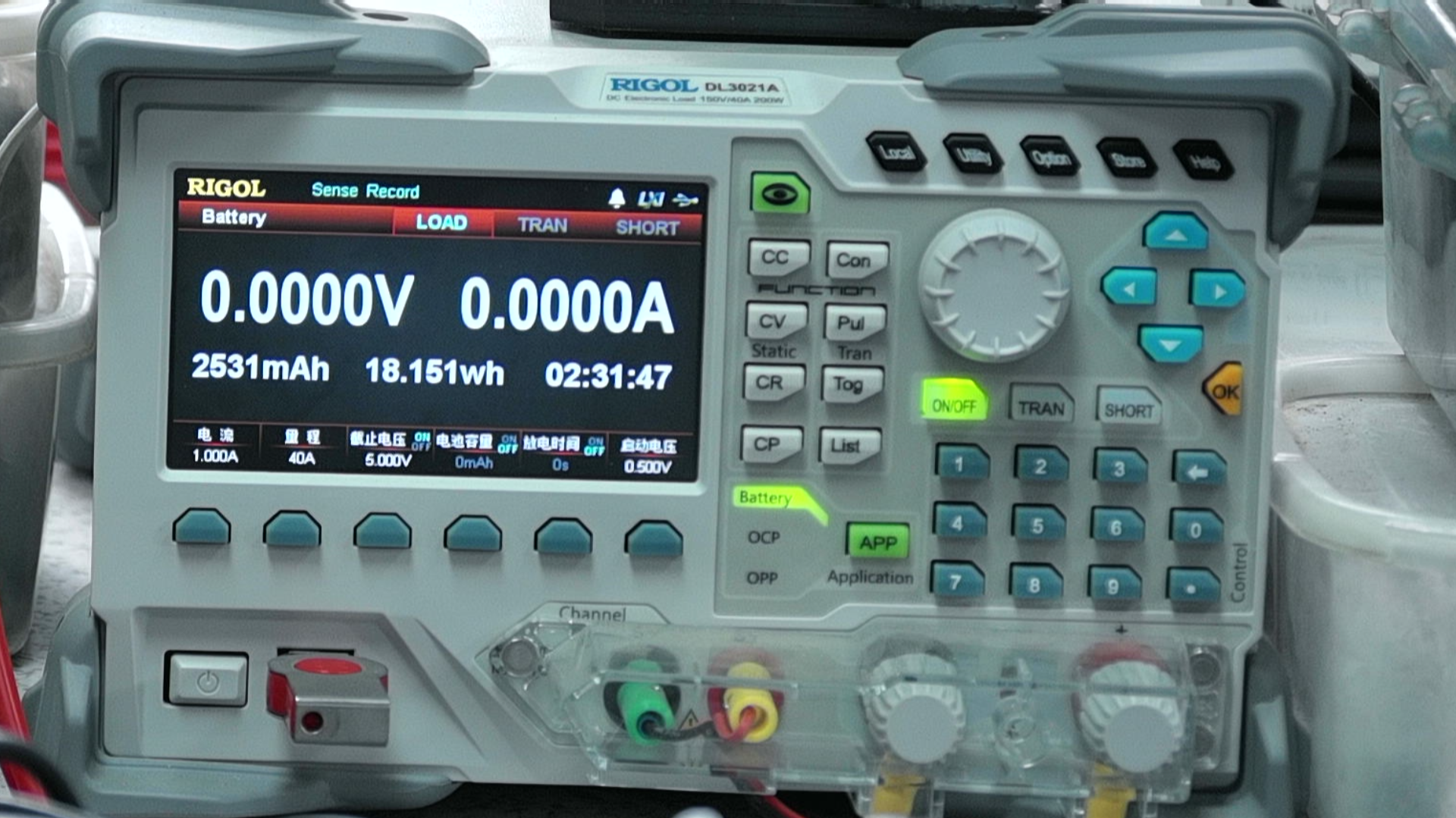

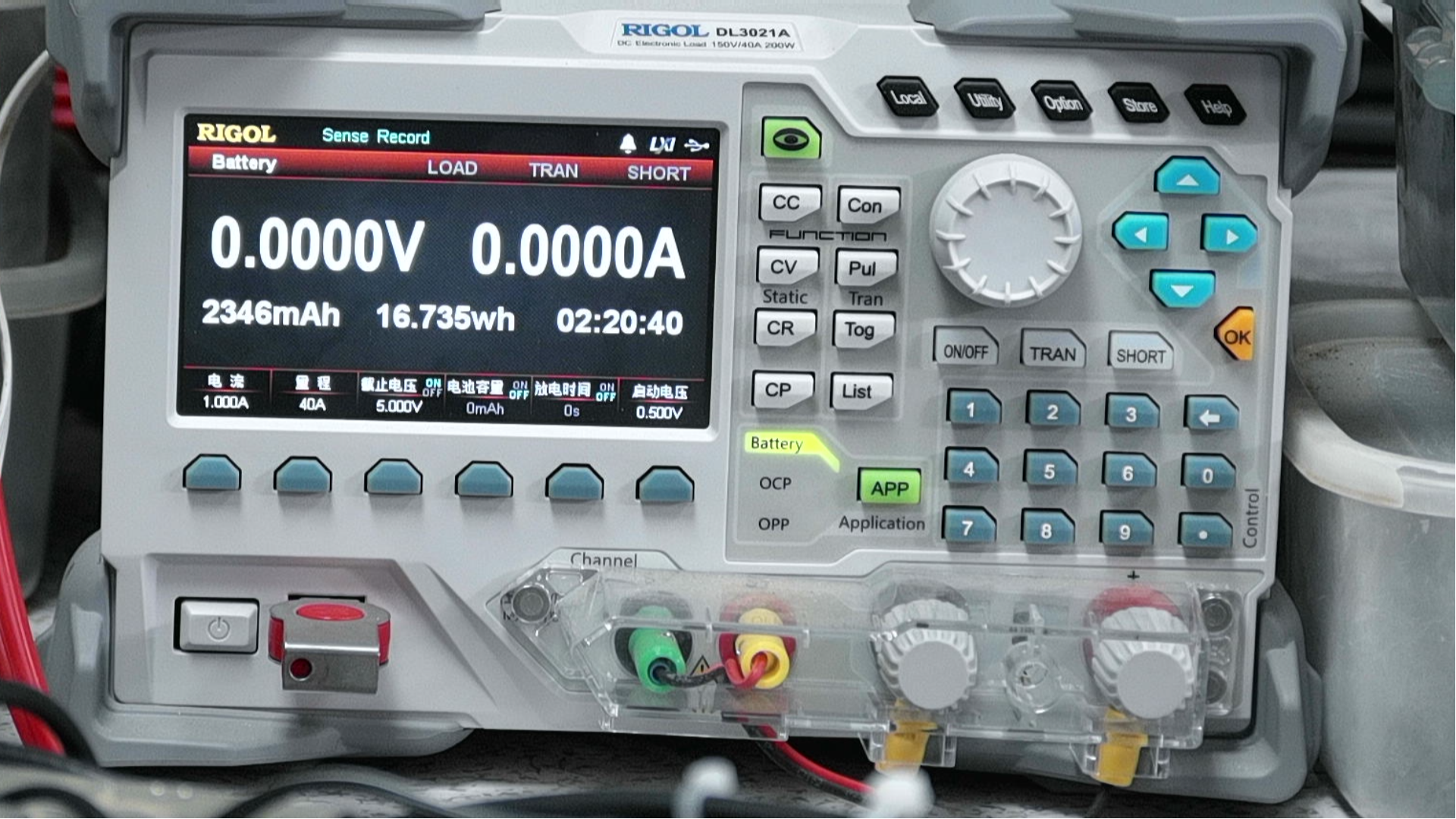

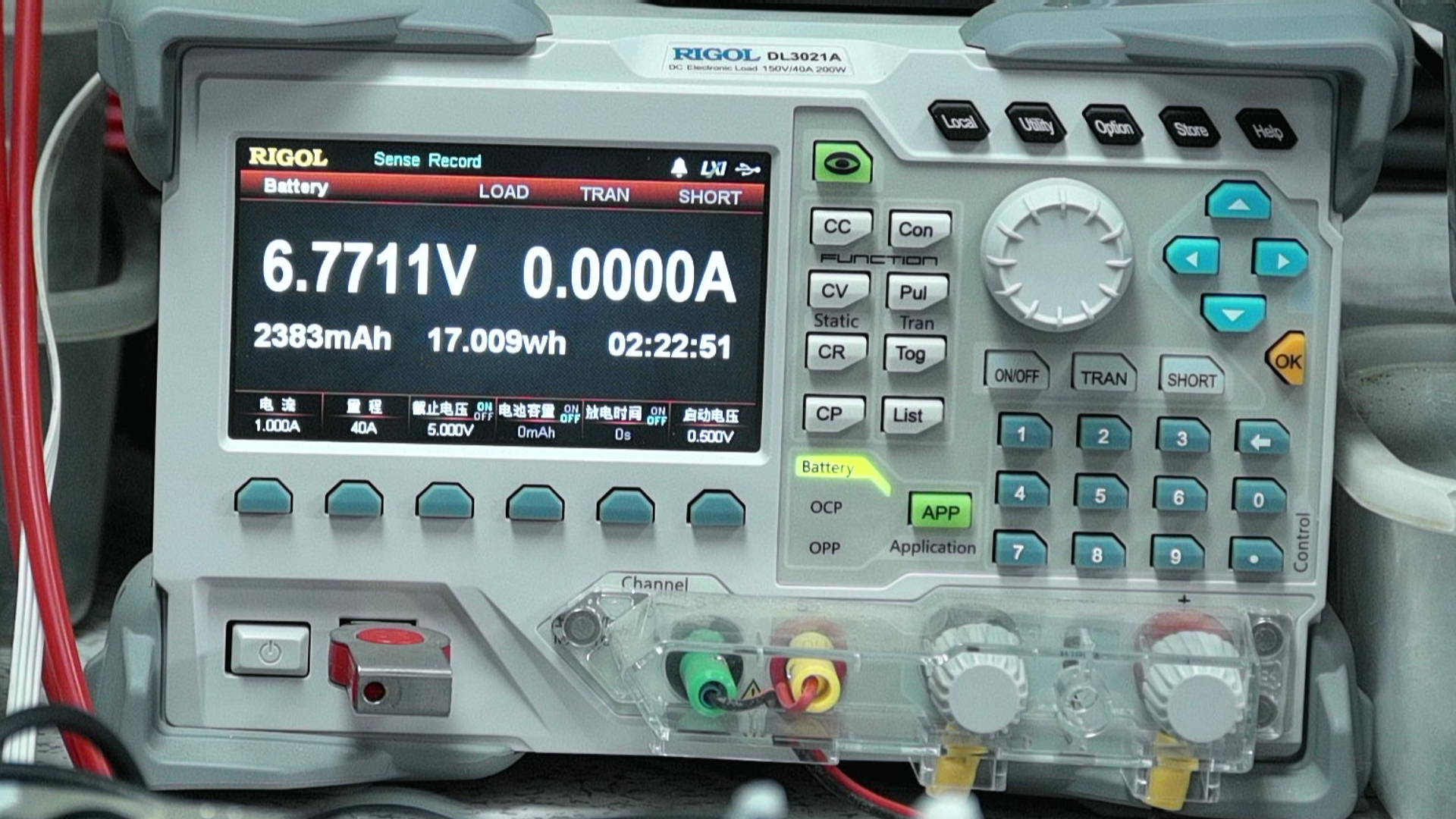

经过了大约 2小时20分钟的放电，电子负载测量了电池的放电容量，还是令人感到沮丧，电池实际放电容量只有 2300 毫安时左右。看来，所使用的电池容量，在 1A 大电流下放电都比它们的实际容量小。

G3M1721566987_1920_1080.MP4|_-3

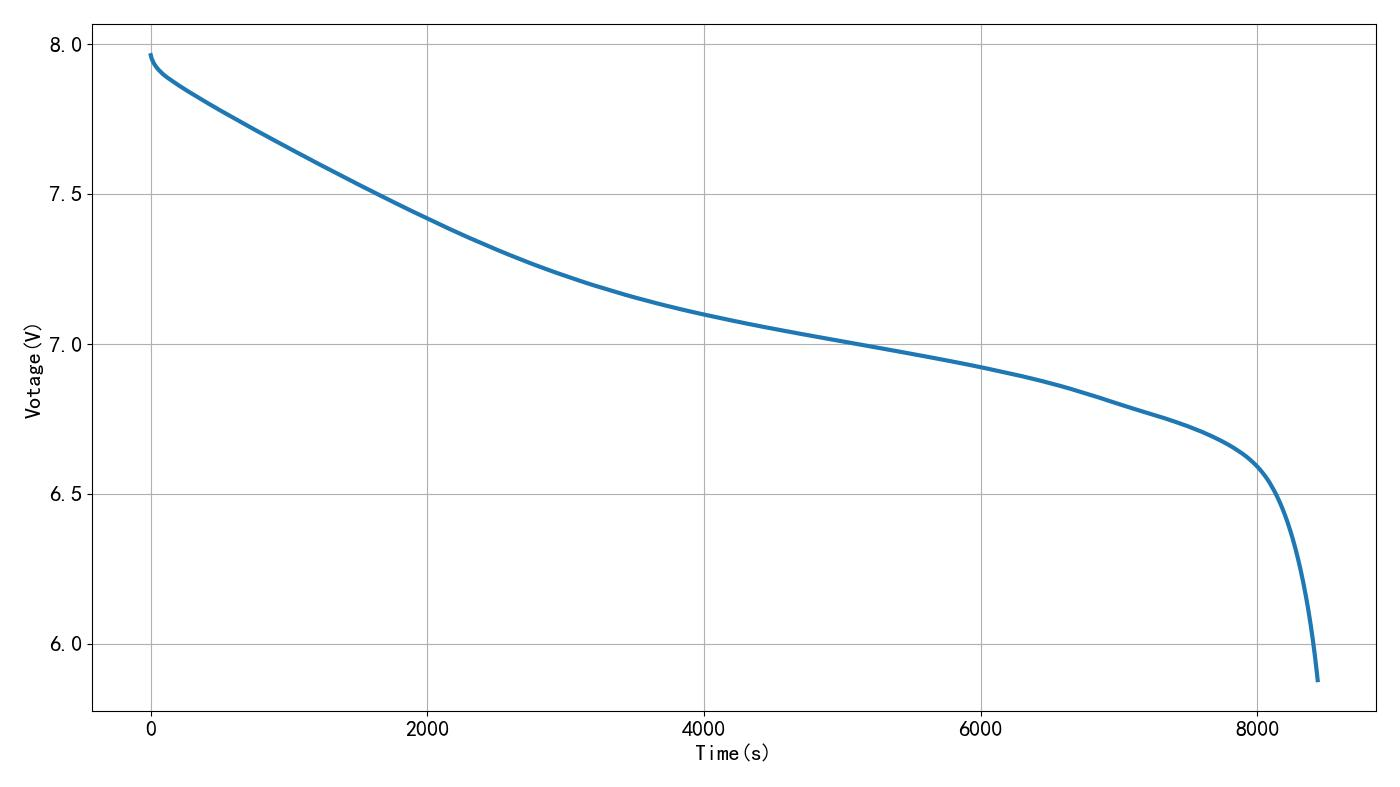

绘制出电子负载记录的放电曲线。可以看到，在6.6V电压之后，电池电压变开始急剧下降。
G3M1721567667_1920_1080.MP4|_-3

▲ 图1.3.2 锂电池放电曲线

▲ 图1.3.2 锂电池放电曲线

from headm import *
import openpyxl

datafile = r'D:\Temp\DL_ListData0.csv'

count = 0

tdim = []
vdim = []
with open(datafile, 'rb') as f:
    for l in f.readlines():
        l = l.strip(b'\x00')
        l = l.decode('utf-8')
        ll = ''.join([s for s in l if s != '\x00']).split(',')

        if len(ll) >= 8:
            if not ll[0].replace('.', '').isdigit(): continue
            if float(ll[0]) > 0:
                v = float(ll[1])
                ts = ll[-2].split(':')
                t = int(ts[0])*3600 + int(ts[1])*60 + int(ts[2])
                vdim.append(v)
                tdim.append(t)

        count += 1

printf("%d"%count)
printf("\a")

plt.plot(tdim, vdim, lw=3)

plt.xlabel("Time(s)")
plt.ylabel("Votage(V)")
plt.grid(True)
plt.tight_layout()
plt.show()
