智能电桥镊子



01 智能电桥镊子

---

一、前言

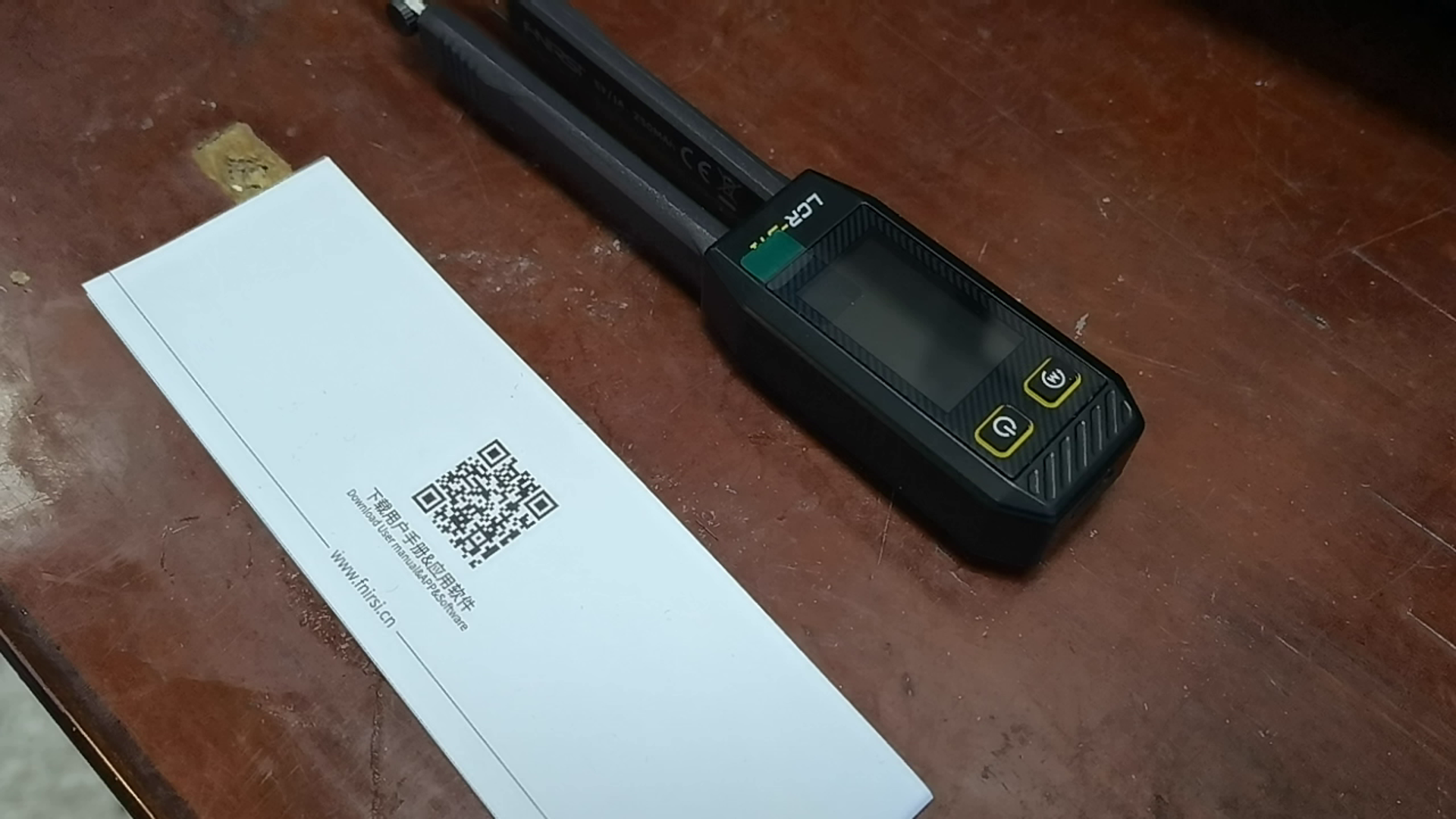

  刚刚购买到的电桥镊子快递送到了。  相比于之前购买的 SmartTweezer电调夹子来说， 这款测量设备价廉物美。 在网络上使用了 50元的优惠券购买到这个设备。  下面对于它的使用和特性进行测试。  看一下所测量的结果是否能够满足电路调试使用。

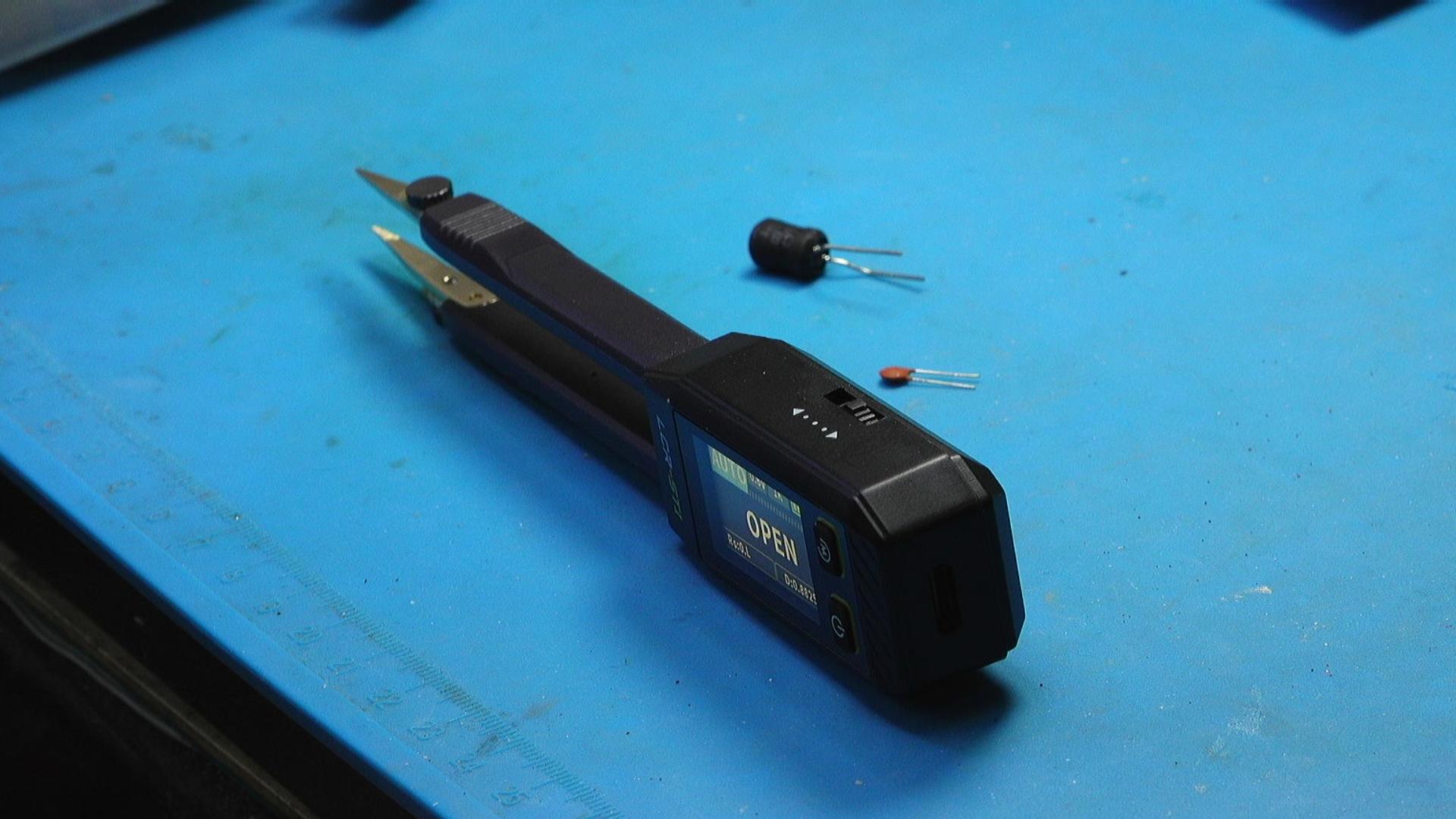

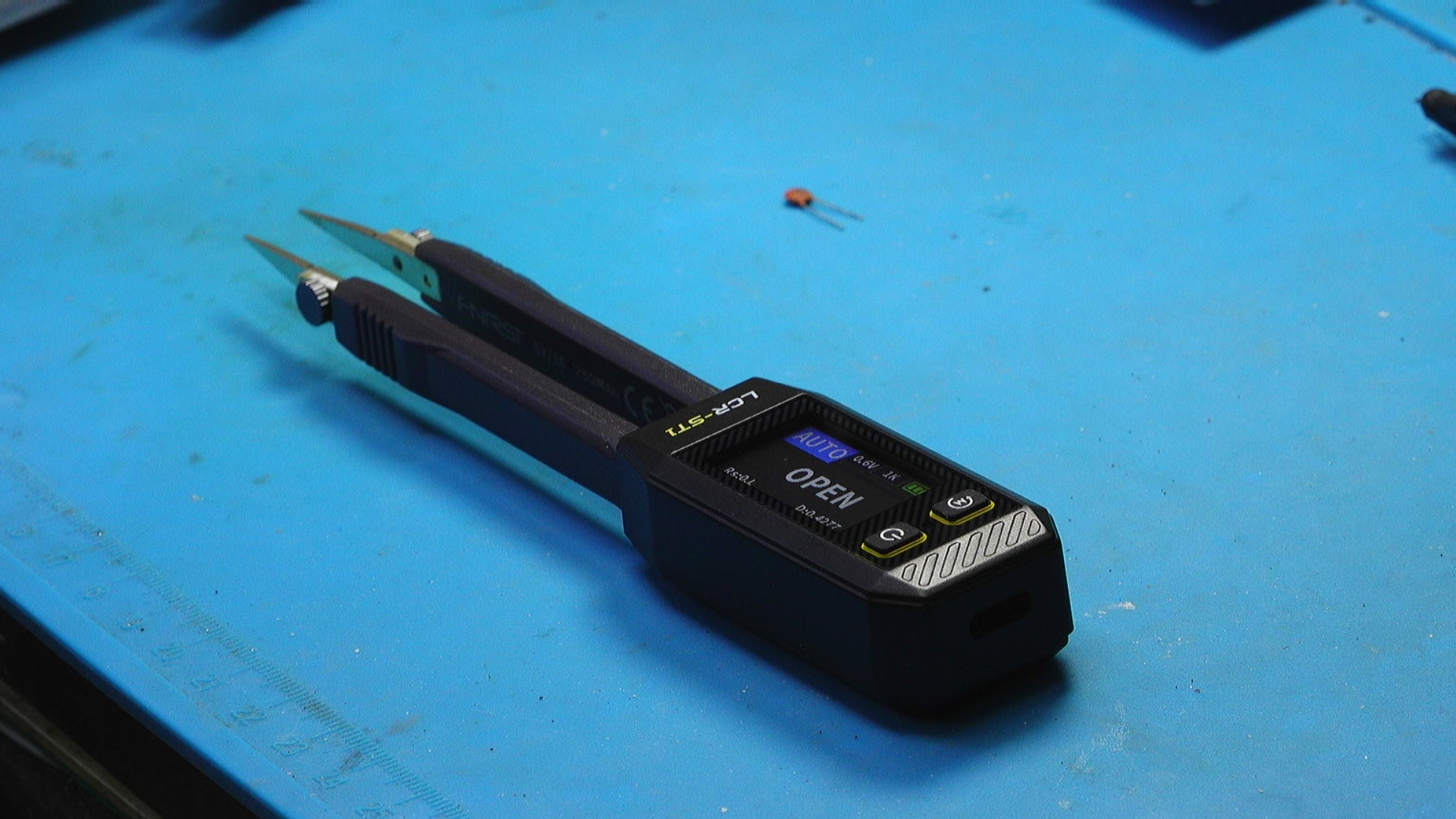

▲ 图1.1 FNISRI 电调夹子

二、测量结果

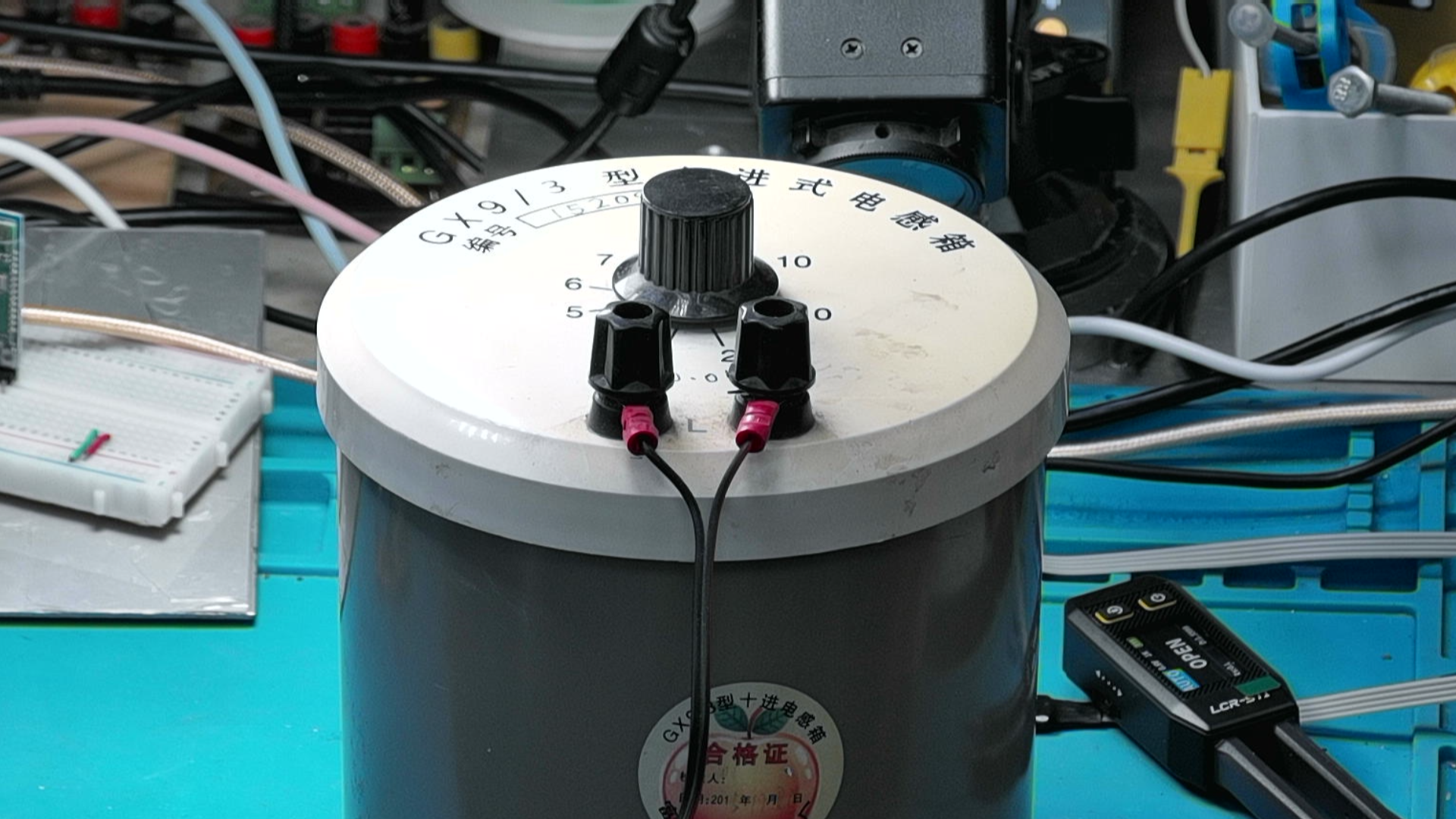

  首先， 使用LCR镊子测量一个 五欧姆的标准电阻， 看到结果是非常准确的。 再测量一个 1000欧姆的电阻， 结果也令人满意。  下面使用 一个电感箱， 测量 LCR镊子测量电感的能力。  它具有 10个档位，  提供 从 10mH 到 100mH十种电感。  首先测量 40mH 电感。 再测量 10mH 以及 100mH 的电感， 结果都在 0.5% 精度之内。

  下面测量几颗电容的容量。 测量一个 30pF的瓷片电容。 显示结果 也是30pF。 测量一个 680微法的电解电容， 结果为 650微法。 下面分别测量 100微法和 22微法电解电容。  由此可以看到 这个手持LCR镊子测量结果的精度还是很好的。



※ 总  结 ※

---

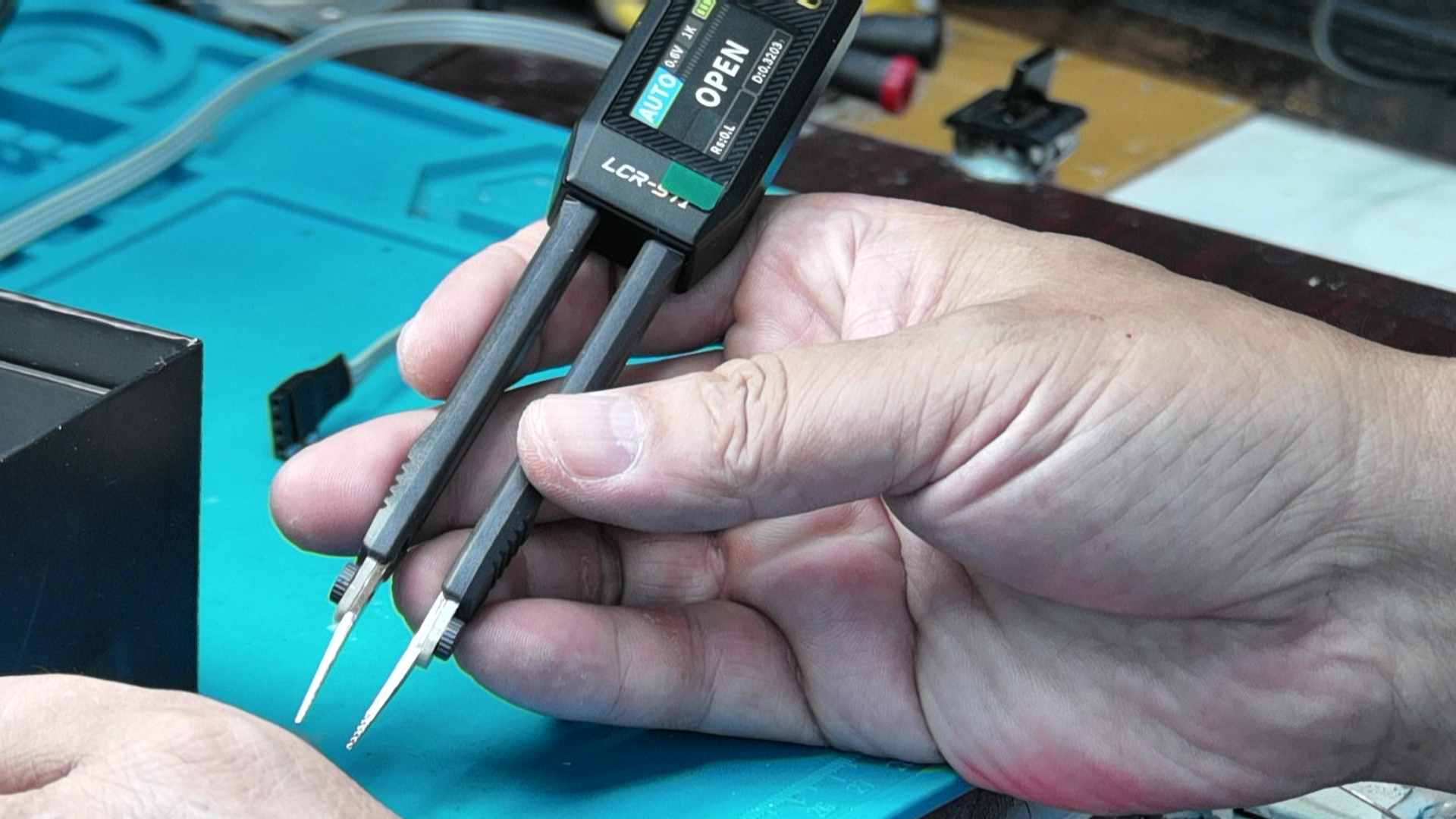

  本文对于刚刚购买到的 电桥镊子进行了初步的测试。  感觉它前面的金属镊子尖不够精细， 显得有点粗糙。  后面对镊子尖进行打磨， 稍微改善了加紧元器件的感觉。 之后需要对其进行更换。

---
