一个过孔沉铜造成的焊接不良问题

PCB过孔沉铜故障



01 接不良


一、前言

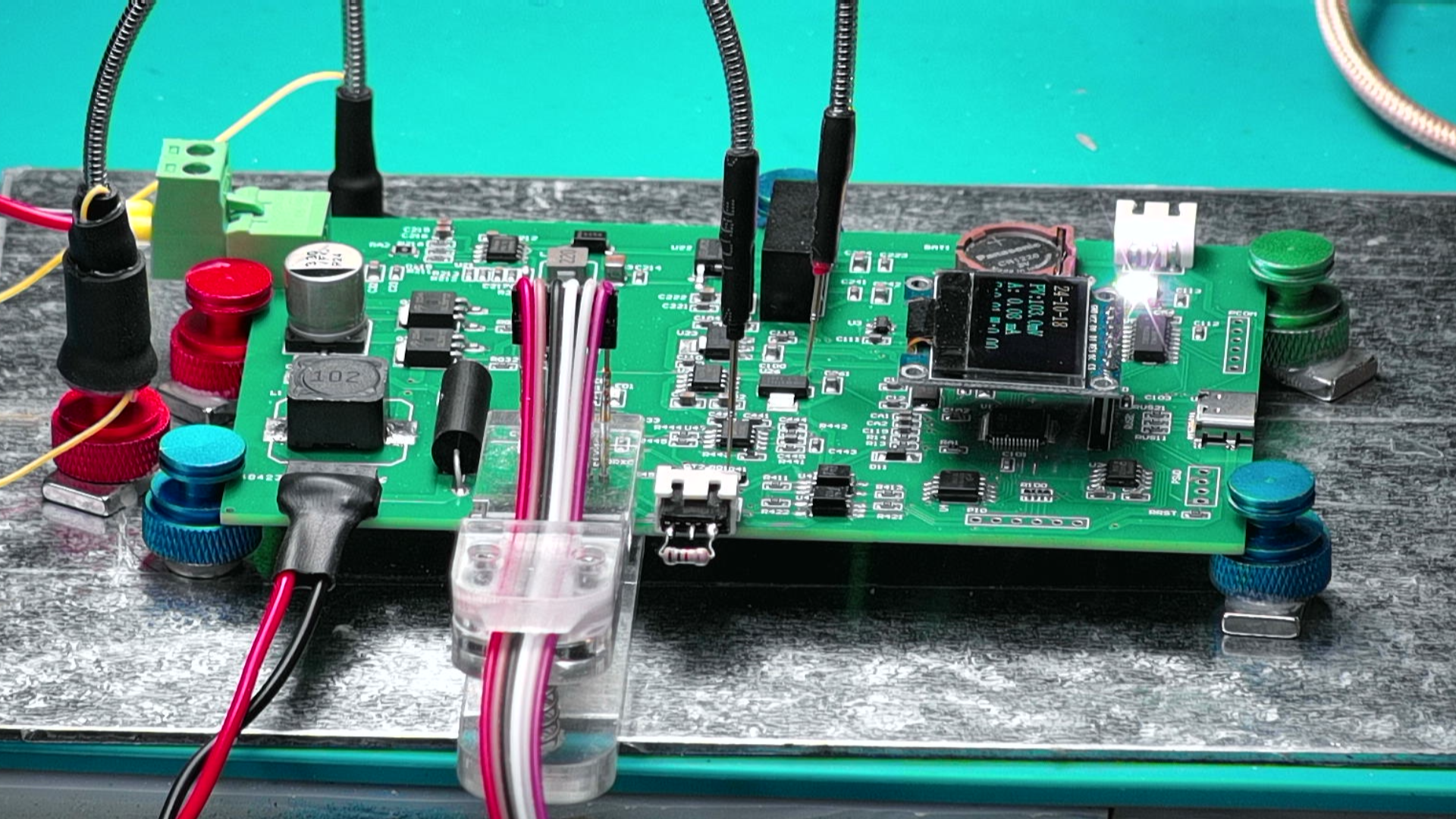

  今天在调试之前的一个电路板的时候,  出现了一个非常奇怪的问题。  那就是原本一个接地的电阻, 在接地端居然测量的电压不是 0V。   因为电路比较简单, 在开始的时候并没有想到居然会是一个焊接不了良的问题。

G4M1723348795_1920_1080.MP4|_-4

二、问题分析

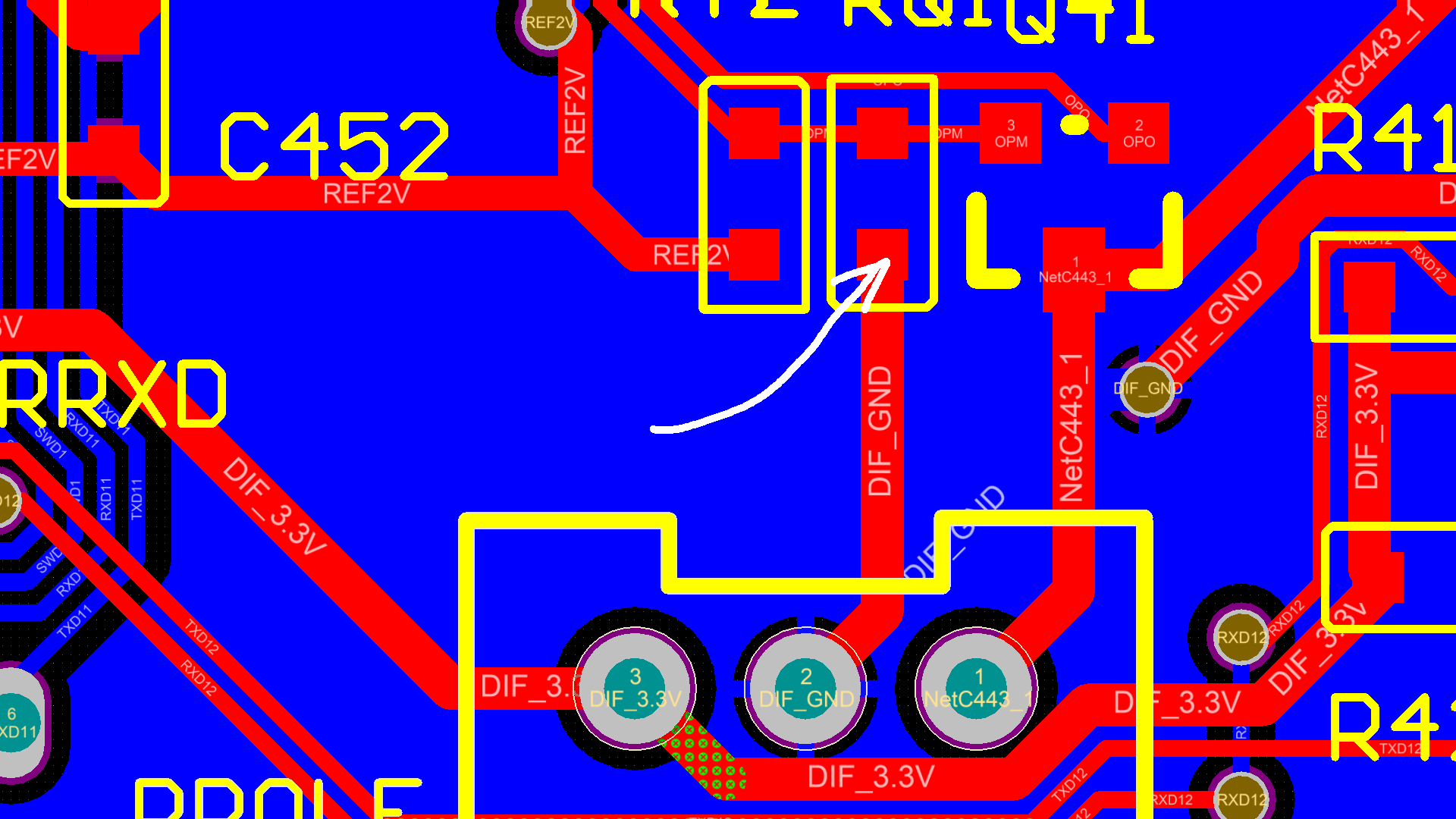

  这是电路板的 PCB,  可以看到在这里是连接模拟地线的。  但谁承想,  在这个电阻接地的地方, 使用探针居然测量是一个变化的电压。

G4M1723348949_1920_1080.MP4|_-4

三、电路观察

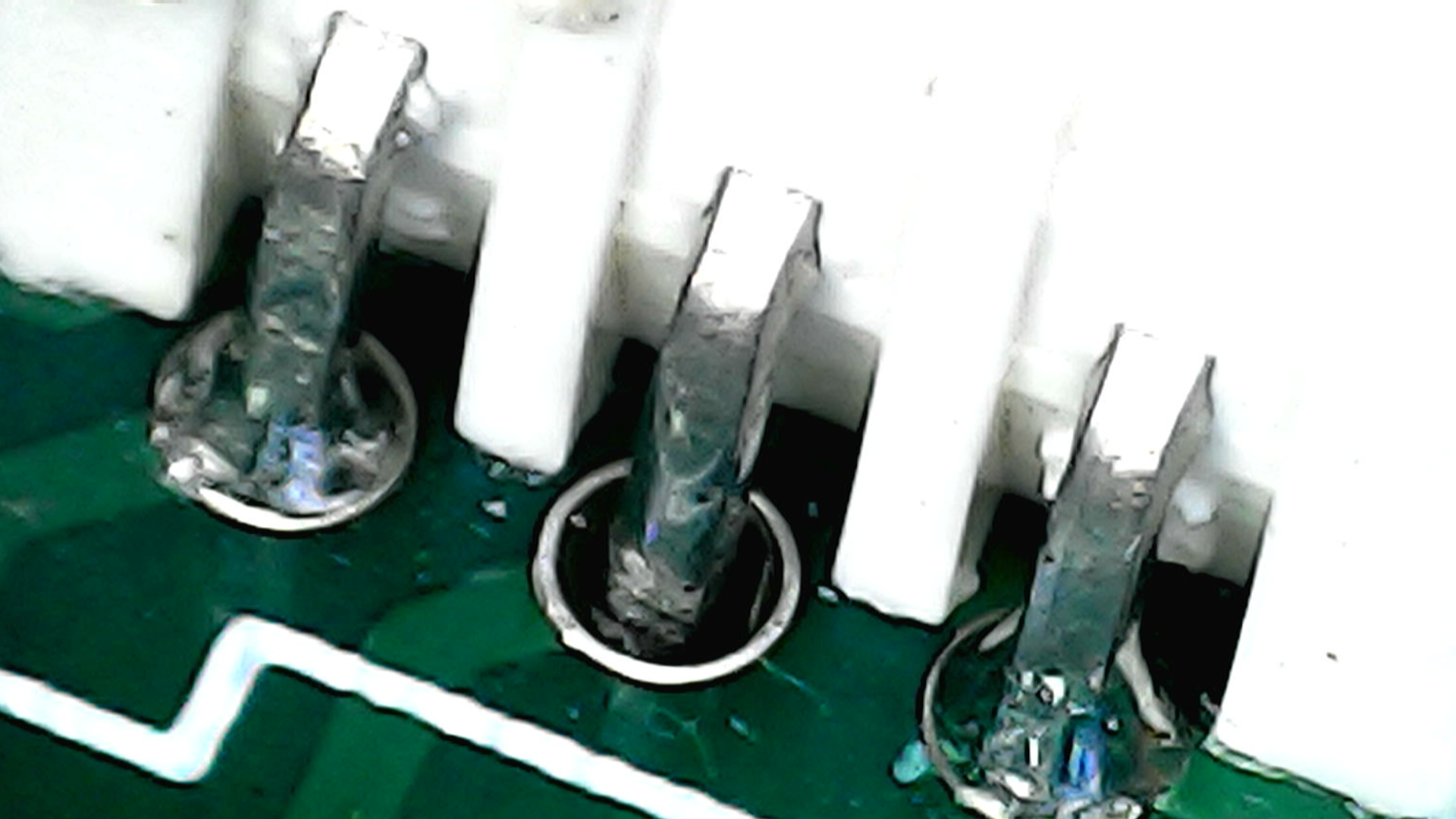

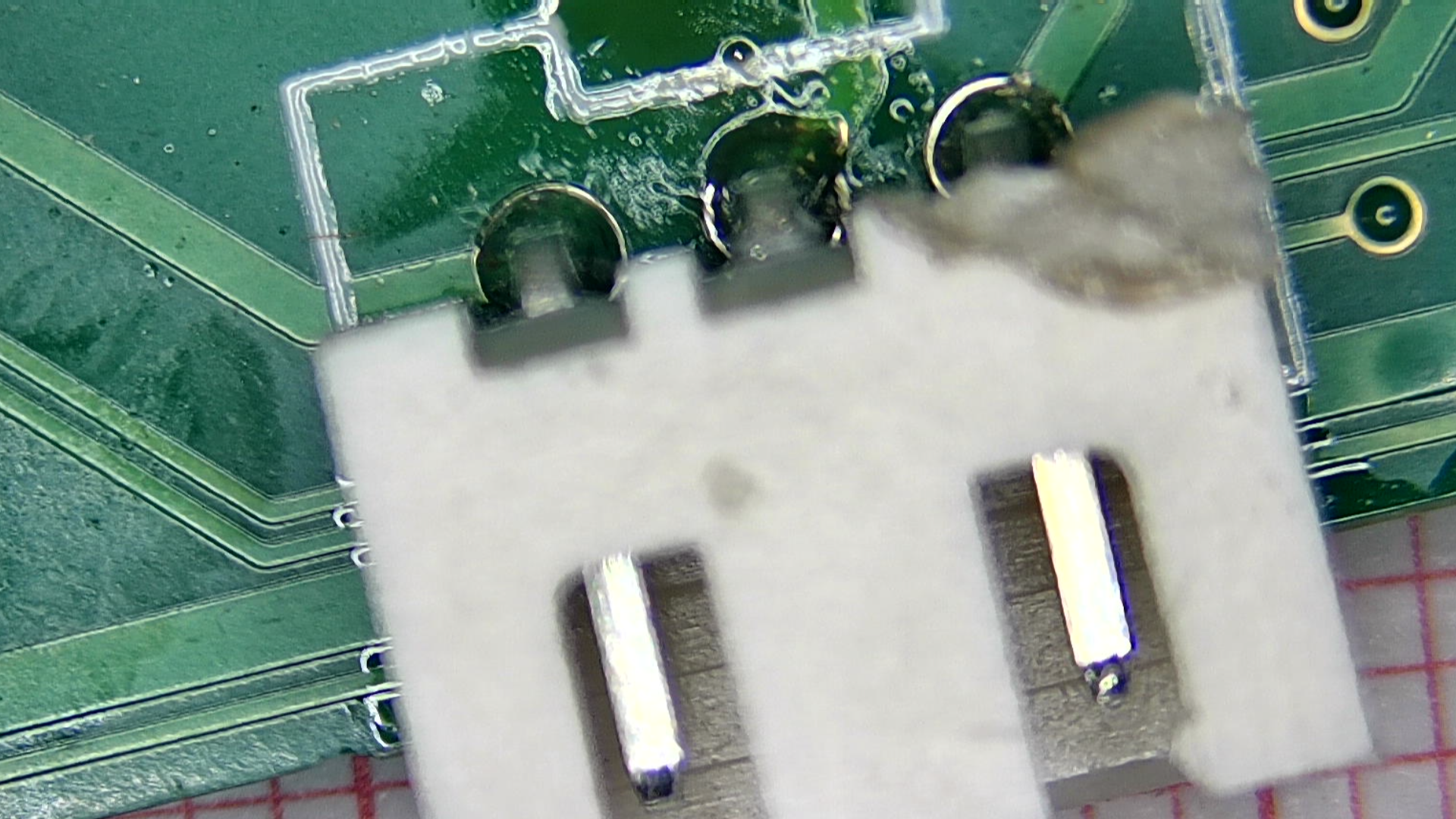

  下面, 对于电路插座焊接进行观察。 插座的三个管脚焊接在电路板上,  从外观上来看, 两边的插针与焊盘之间存在焊锡。 但是中间的插针与焊盘并没有焊锡。   将电路板翻过来, 可以看到背面焊接良好。  按道理来讲, 这个焊孔应该是沉铜, 上下焊盘是导通的。 但是现在居然这个焊孔上下焊盘不导通。

G5M1723349565_1920_1080.MP4|_-5

四、修复电路

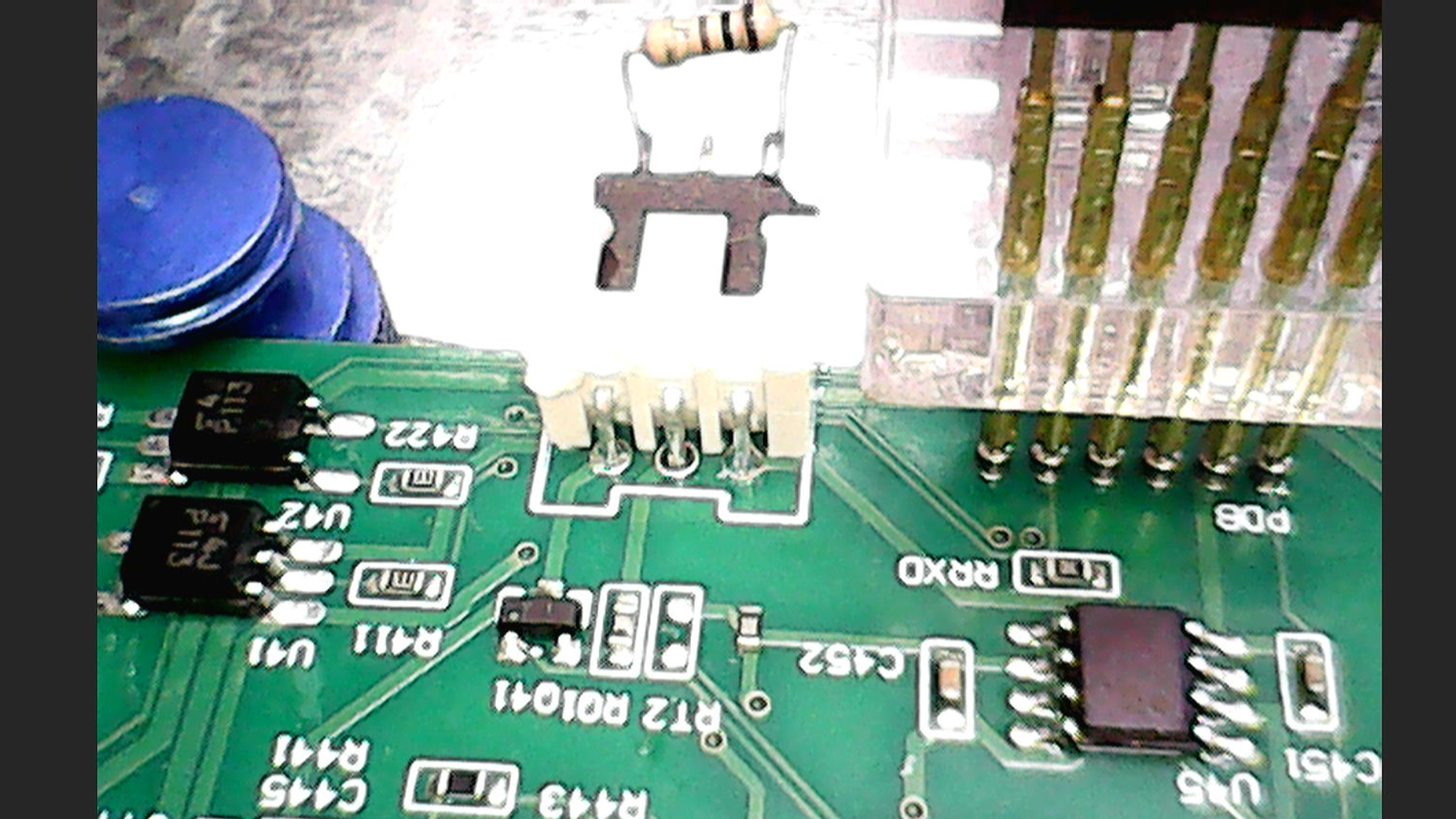

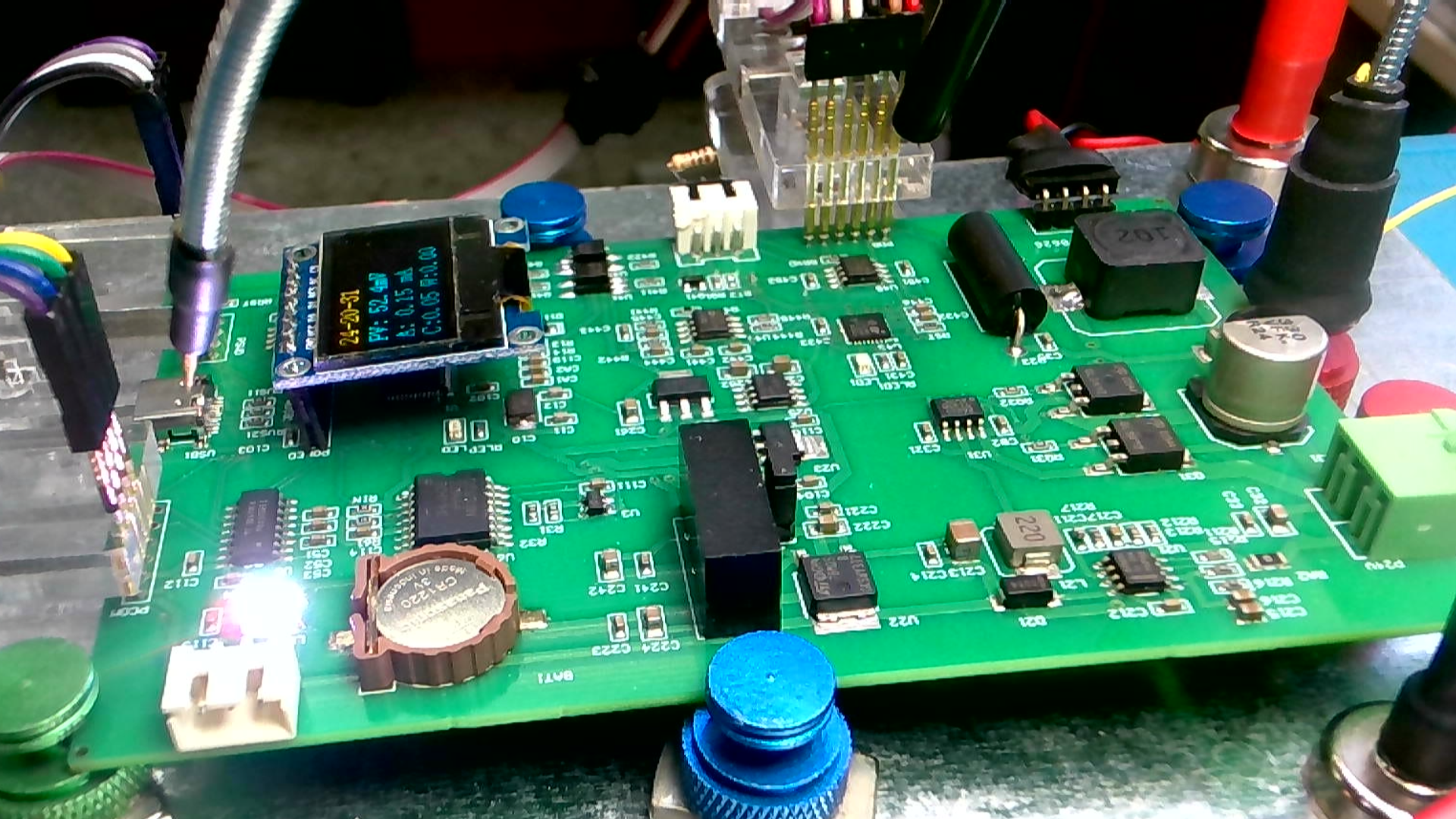

  下面重新对插座中间的管脚进行焊接, 在 PCB 上层补焊一些焊锡。  重新测试电路板的功能,  电路板的功能恢复正常了。

G3M1723350245_1920_1080.MP4|_-3



  结 ※


  文记录了一个调试电路板上出现的奇怪故障, 最终将故障定位为 一个插座通孔的沉铜不完全造成的地线没有联通。  通过对焊接插座管脚上下都补锡之后,  最终解决了这个问题。  由此可见, 现在这个电路板制作的确存在质量问题。

G5M1723350510_1920_1080.MP4|_-5
