01 电子打火器

---

一、电子打火器

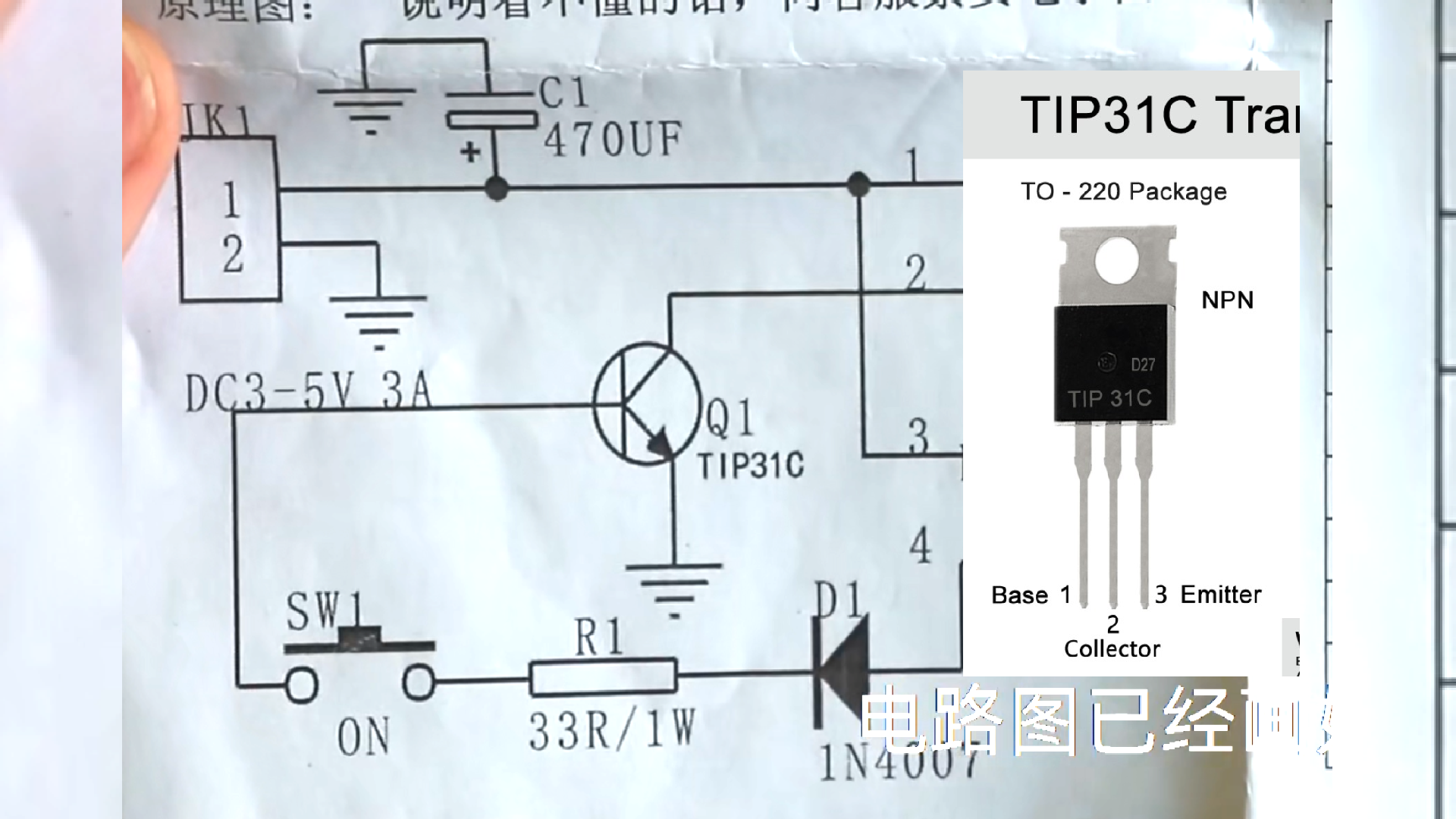

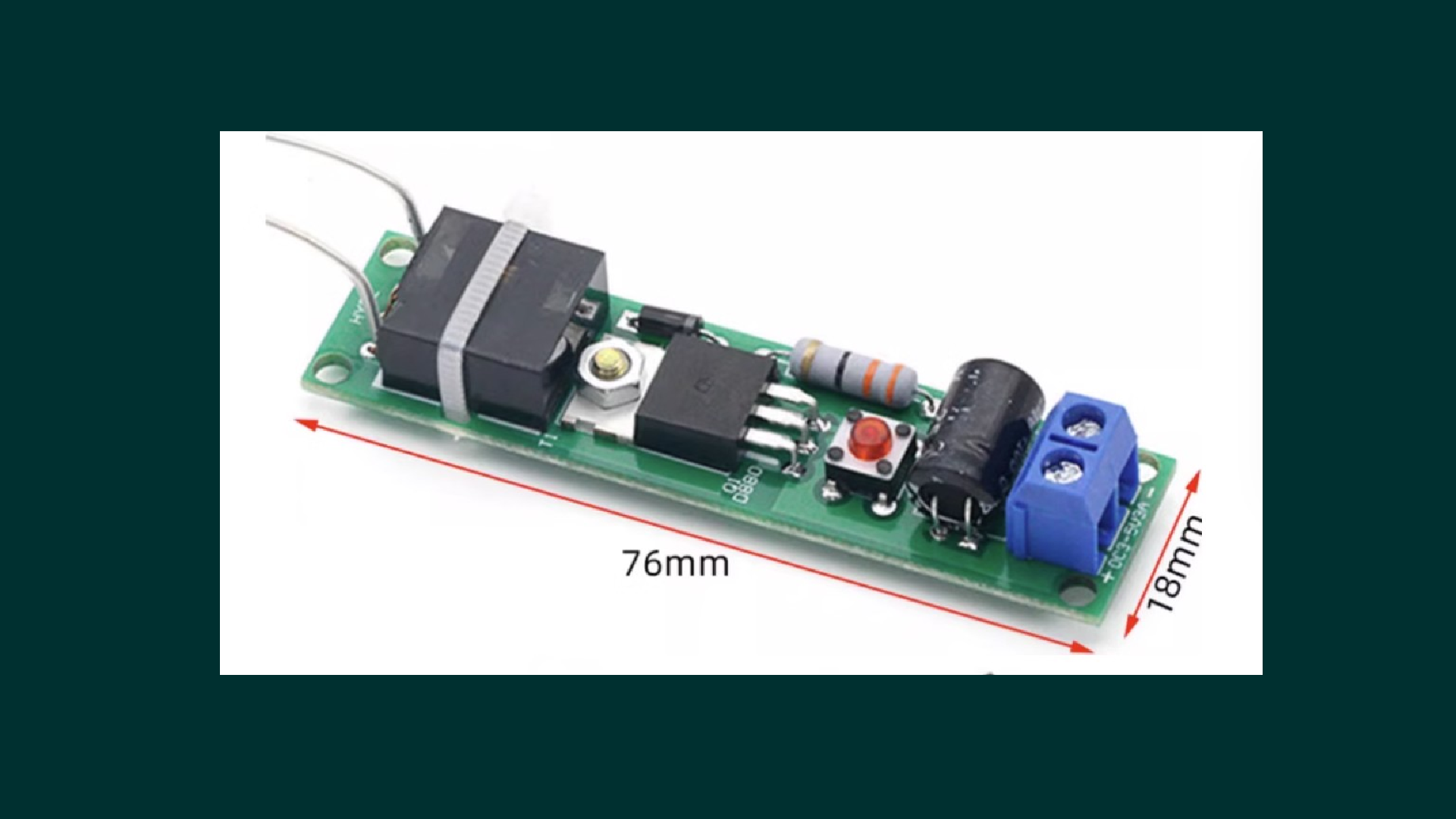

  这是一个少年电子爱好者喜欢组装的电子打火器电路。  电路简单， 不用调试。 很容易成功。  使用18650 锂电池， 或者输出电流容量超过5A 的低压电源供电， 它很容易输出电火花。 这个电火花能够点燃普通的纸张。 而且不用害怕，输出的高频高压对于人体没有伤害。  这是电子套件提供的工作电路原理图。  核心是一个 NPN的大功率三极管。 耐压100V， 最大集电极电流为3A。  使用变压器耦合形成自激振荡电路。 通过副极线圈升压， 产生电火花。 功率三极管集电极峰值电流允许达到5A， 基极电流也可以达到1A。  电路中的二极管 1N4007， 是为了防止反馈电压反向击穿三极管BE PN结。

二、电路工作原理

  根据给定的电路图， 我们可以分析该电路升压的秘密。  电源通过 34绕组，D1， R1， SW1给三极管提供基极偏置电流。  Q1开始导通。 根据12绕组与34绕组的同铭端， Q1导通之后， 使得 1-2 绕组感应电压，  通过3-4 绕组增加了Q1的偏置电压。  使得Q1处于饱和状态。 1-2 绕组中的电流线性上升，  直到达到一定数值， 比如超过 2A， 此时 Q1从饱和退回到放大状态。  于是， 电流变化趋缓， Q1集电极电压增加。  根据1-2 绕组与3-4绕组之间的相位关系，  此时， 3-4 绕组中的电压减少， 使得Q1的偏置电流继续减少。 这是一个正反馈过程，   于是， Q1的集电极电流很快下降到0， 此时， Q1处于到截止状态。  原来储存在1-2 绕组中的电磁能，  就会在Q1的集电极产生一个非常高的电压。  这个电压有可能超过100V，  最终， 它耦合到5-6 副极线圈， 经过升压， 产生高压火花。  最终， 将电感中的电能释放完毕。 于是， 整个电路重新开始新的 一个周期。 

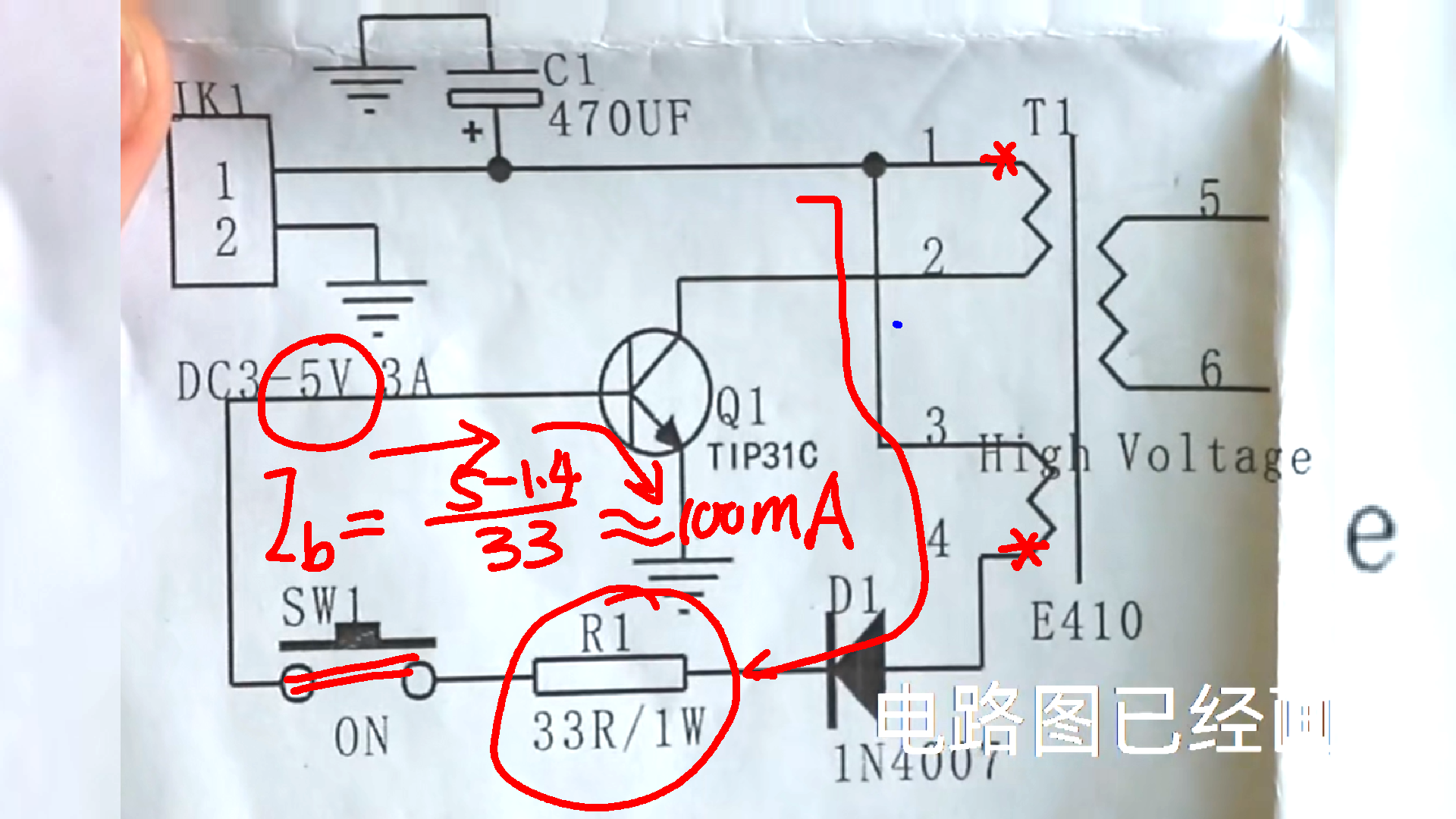

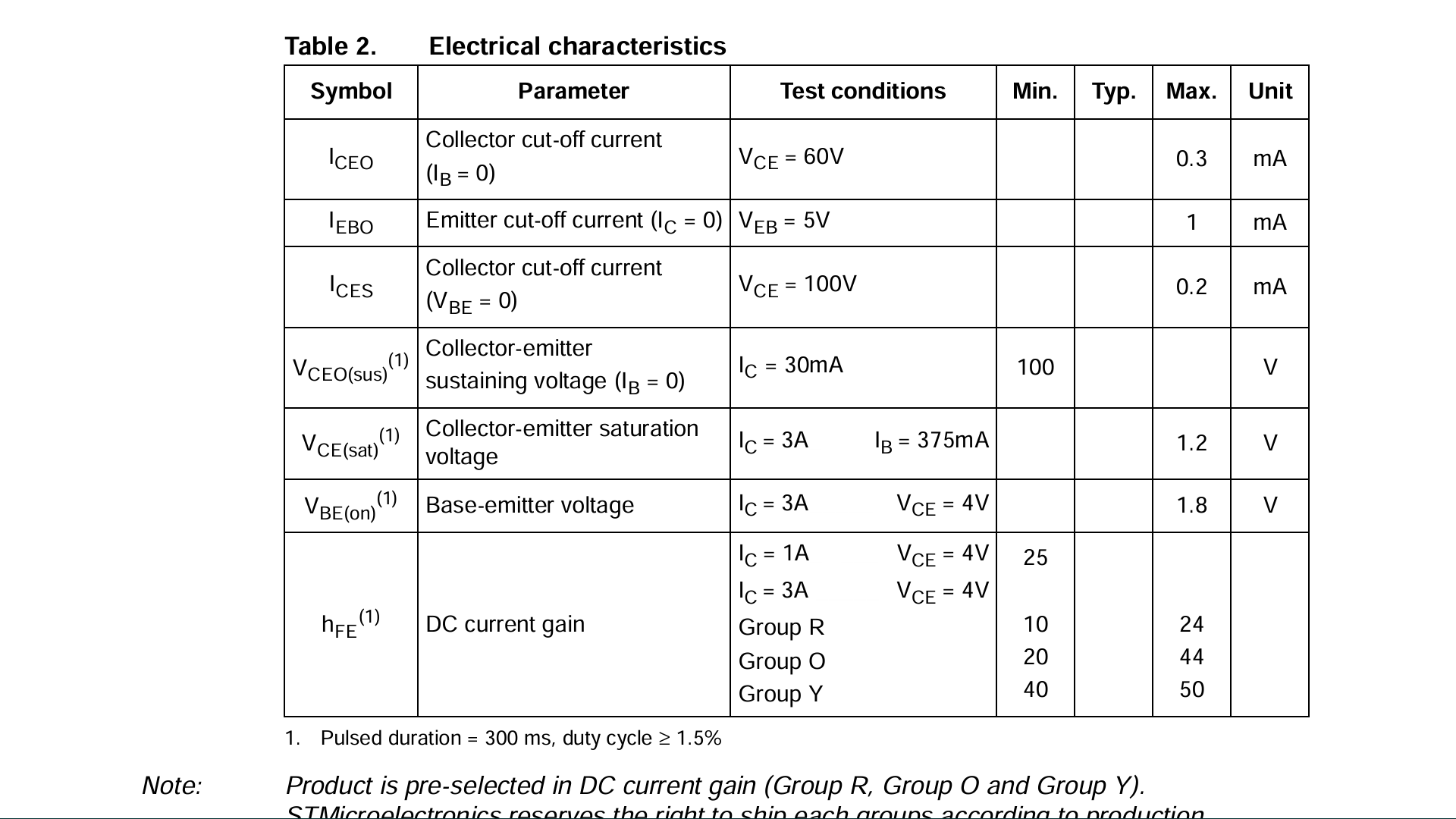

  电路是否工作， 受到开关SW的控制。  闭合之后，  三极管基极电流导通，  会使得三极管迅速达到饱和。  根据R1的阻值，  可以计算出，  此时Q1对应的基极偏置电流，  等于5V电压减去两个 PN结导通电压，除以33欧姆，  大约为100mA。 对于普通的三极管， 这个偏置电流会使得三极管处于深度饱和。  但是对于TIP30C三极管，  它的电流放大倍数比较小， 可以看到 只有 10 到 24 之间。  所以， TIP30C的集电极电流达到2A左右， 它便会重新进入放大状态。

三、LTspice仿真

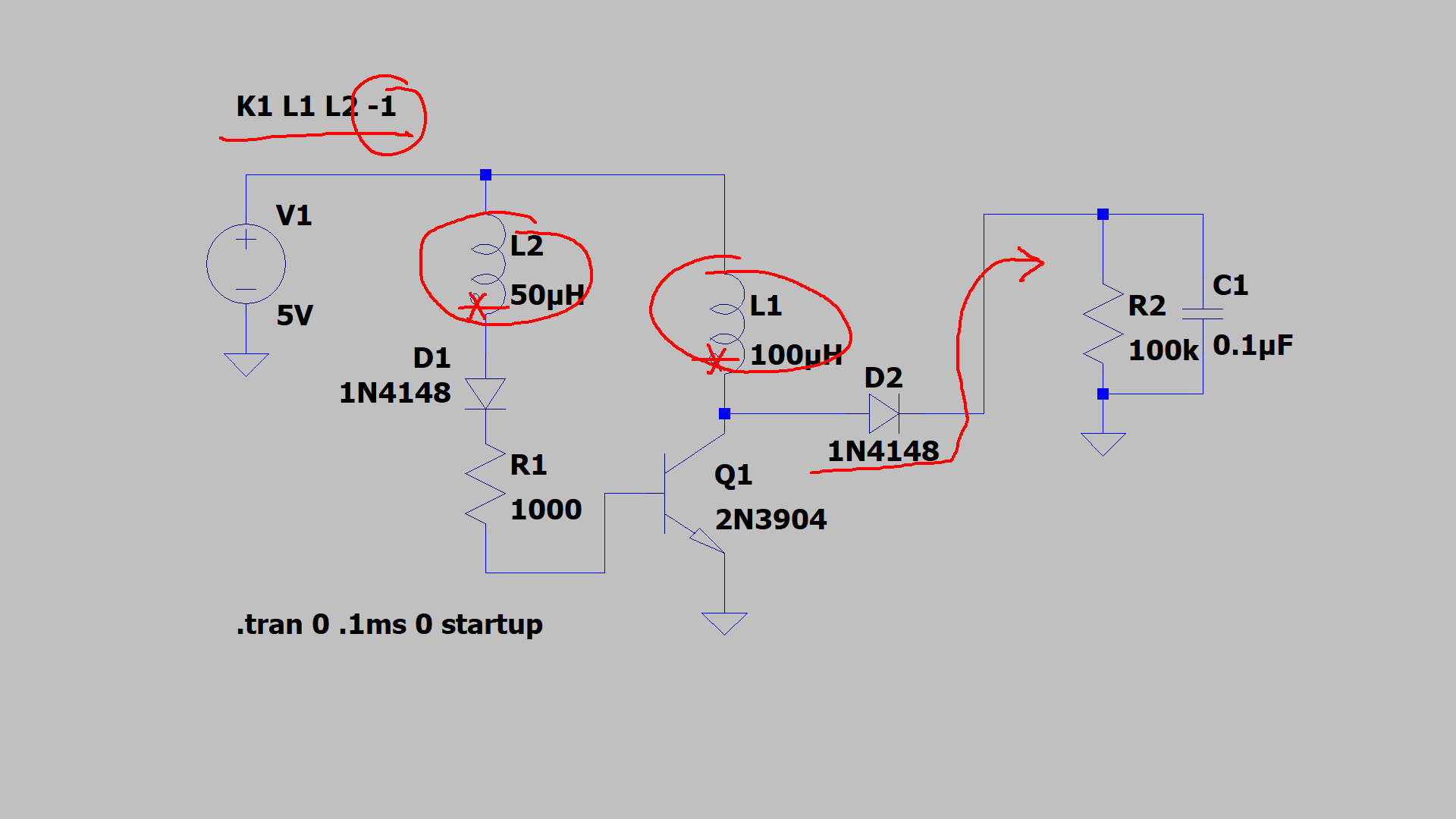

  这是在 LTspice中搭建的仿真电路。  使用两个电感 L1，L2 代表电压器中的两个绕组。  现在它们的同铭端都在下面。  使用 K指令， 标明这两个电感之间的互感系数。  负一表示它们的互感极性相反。  使用D2对于Q1集电极上的高压脉冲进行整流。  进行仿真， 观察三极管集电极电流与电压波形。  可以看到集电极电流在三极管饱和的时候是线性上升， 符合标准电感在恒压下对应的电流变化情况。  当电流达到一个阈值之后，  集电极电压便开始上升。  

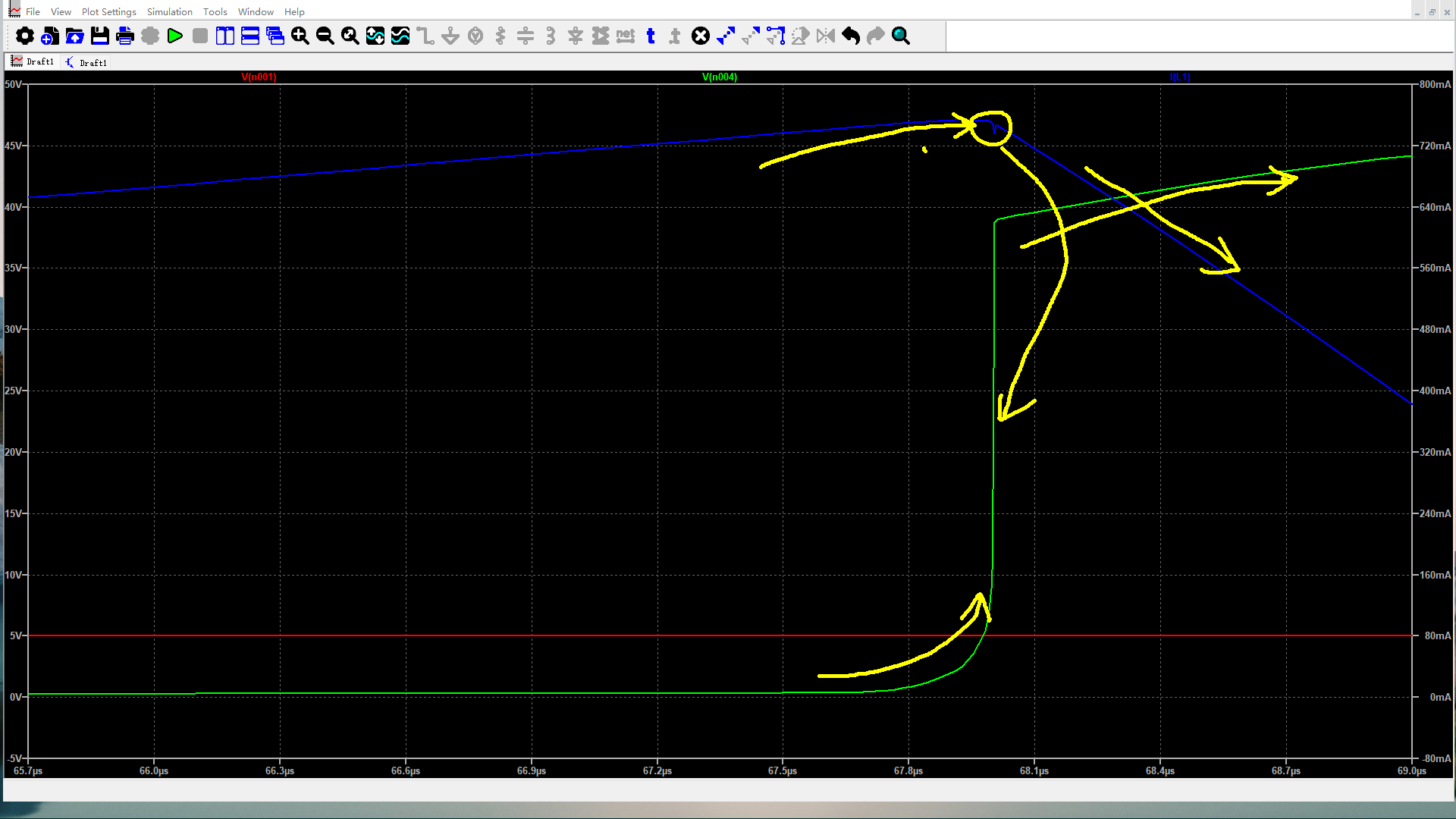

  这个过程可以在时间轴展开的情况下看的更加仔细。  电流出现了上升缓慢，  这是因为三极管开始退出饱和， 集电极电压上升引起的。 当集电极电压上升到一定阈值， 三极管对应的电压放大倍数超过了1，  根据正反馈， 电路立即进入了截止状态。  对应电感中的电流急速下降，  电感中的能量转存到后面的电容中， 对应的集电极电压上升。  通过仿真， 我们看到电路自激震荡一个周期内的过程。  

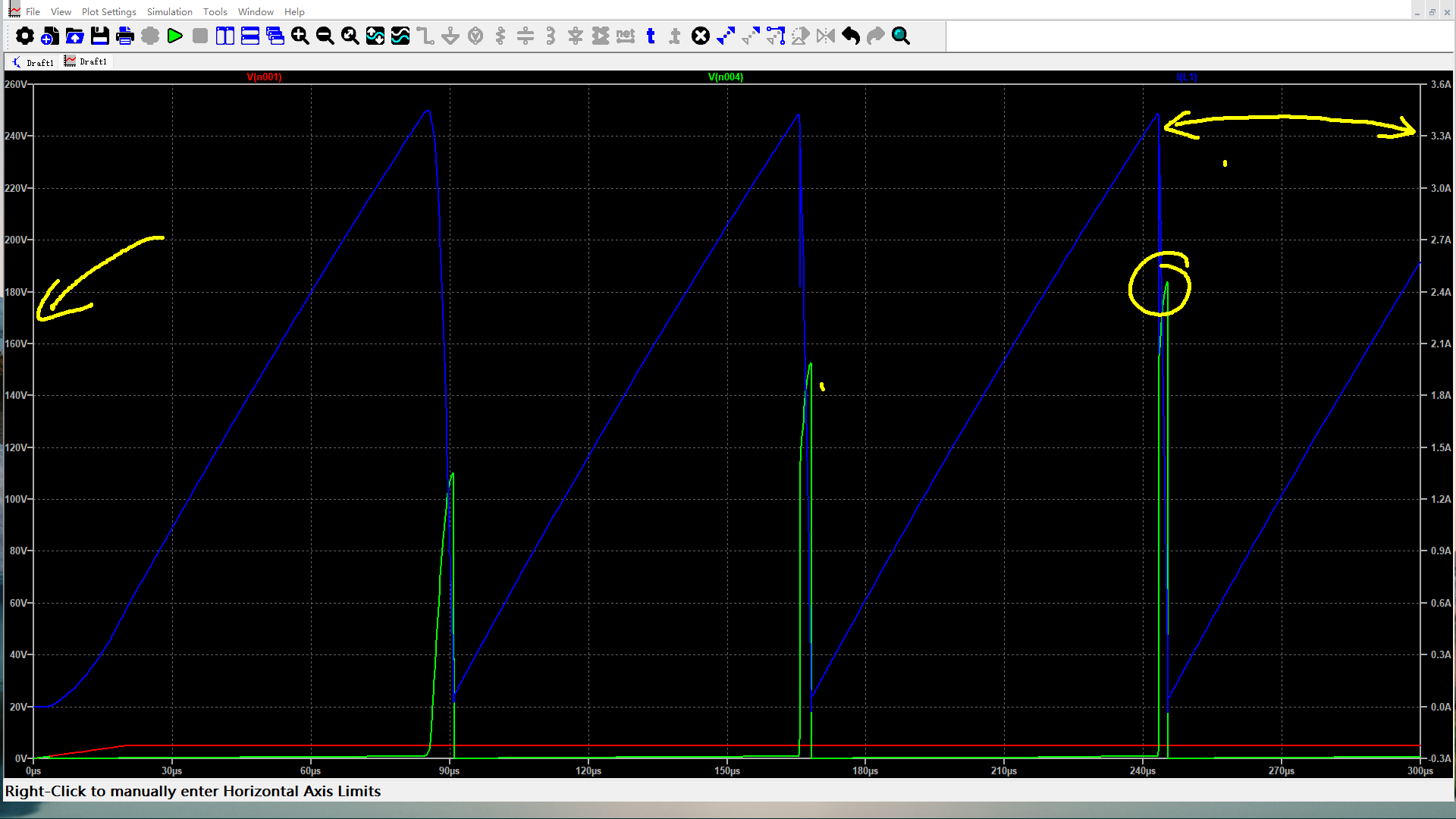

  将这里的偏置电阻从 1k欧姆，  减小到 33欧姆，  仿真结果显示，  三极管饱和电流也增加到了3.3A。  三极管集电极电压上升到 180V左右。 因此， 根据电路中三极管的参数， 合理选择偏置电阻可以改变升压的大小。



※ 总  结 ※

---

  本文对于网络上的这个自制电子打火电路进行的分析， 并且使用LTspice进行了仿真，  通过仿真了解了该电路工作过程。 特别是， 电路中， 接住了三极管从饱和到放大区的转换， 利用电感正反馈形成截止状态， 从而在集电极产生了关断高压。 这个高压再利用线圈升压， 于是产生了火花。  电路的工作频率， 和电路中变压器线圈对应的电感有关系， 同时也与三极管偏置电流的大小有关系。  偏置电阻越小， 震荡频率就会越大。 这里有一个问题，  可否将这里的三极管修改成MOS管？ 电路如果仍然保持震荡， 需要对电路进行什么样的改动呢？

---
