电弧点火电路：将NPN功率管修改成NMOS 管

01 MOS打火电路

一、MOS打火

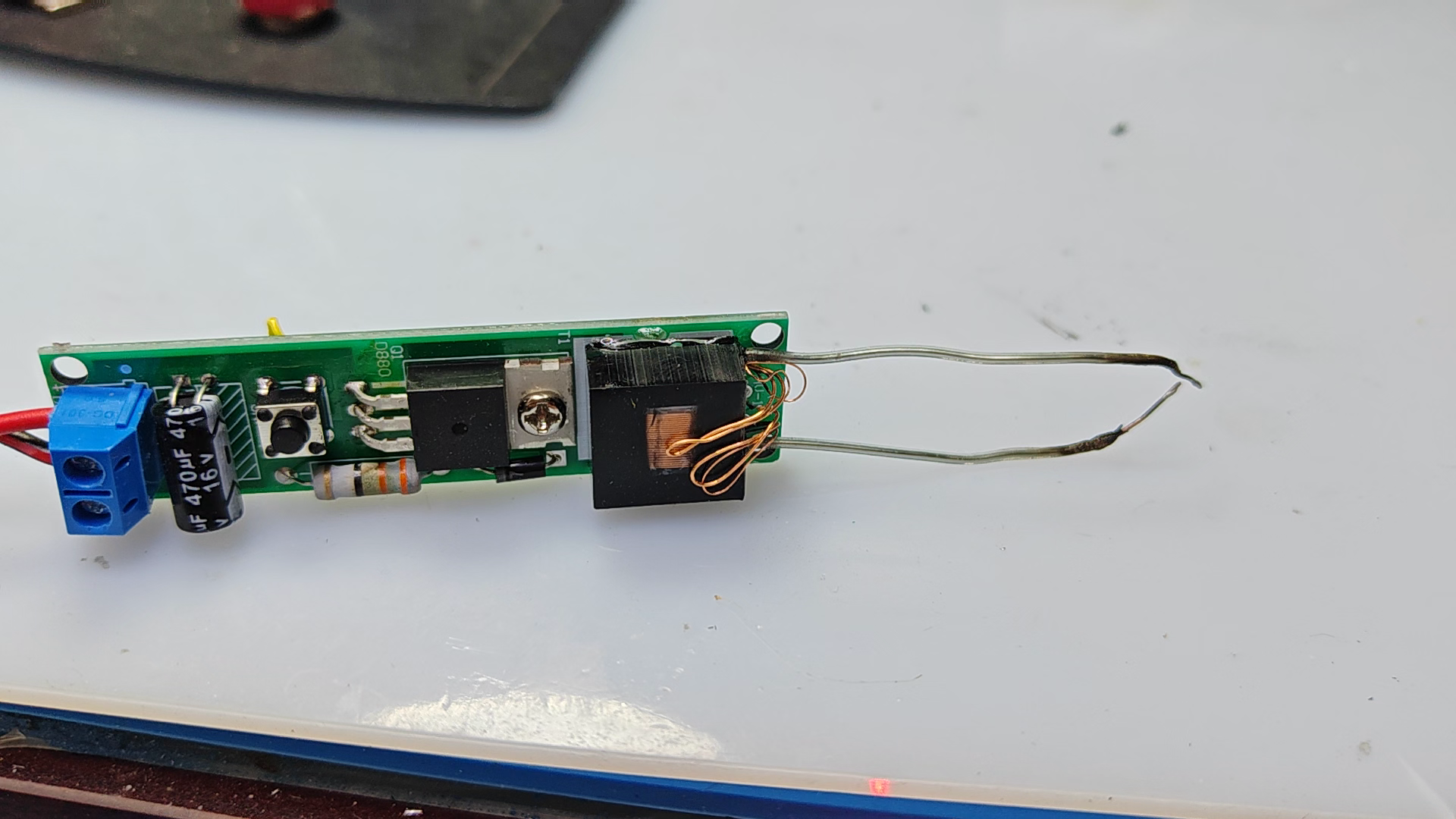

前几天，对于这款电弧打火电路中的功率管替换成 N沟道的 MOS管。产生了更大的电弧。下面准备测量与拆下它的集电极和栅极的电压信号。看一下与是普通的 NPN 三极管有什么样的不同。此外，再测试一下，将栅极电阻去掉，同时将二极管 D1 也去掉，看是否仍然能够震荡。这样的改动有一个危险，那就是反馈电压有可能会造成NMOS 管栅极反向被击穿。不管他了，击穿MOS管我也认了。就当最后验证一下这个最简单的改动方案是否可行。

G6M1744356398_1920_1080.MP4|_-6

二、测量波形

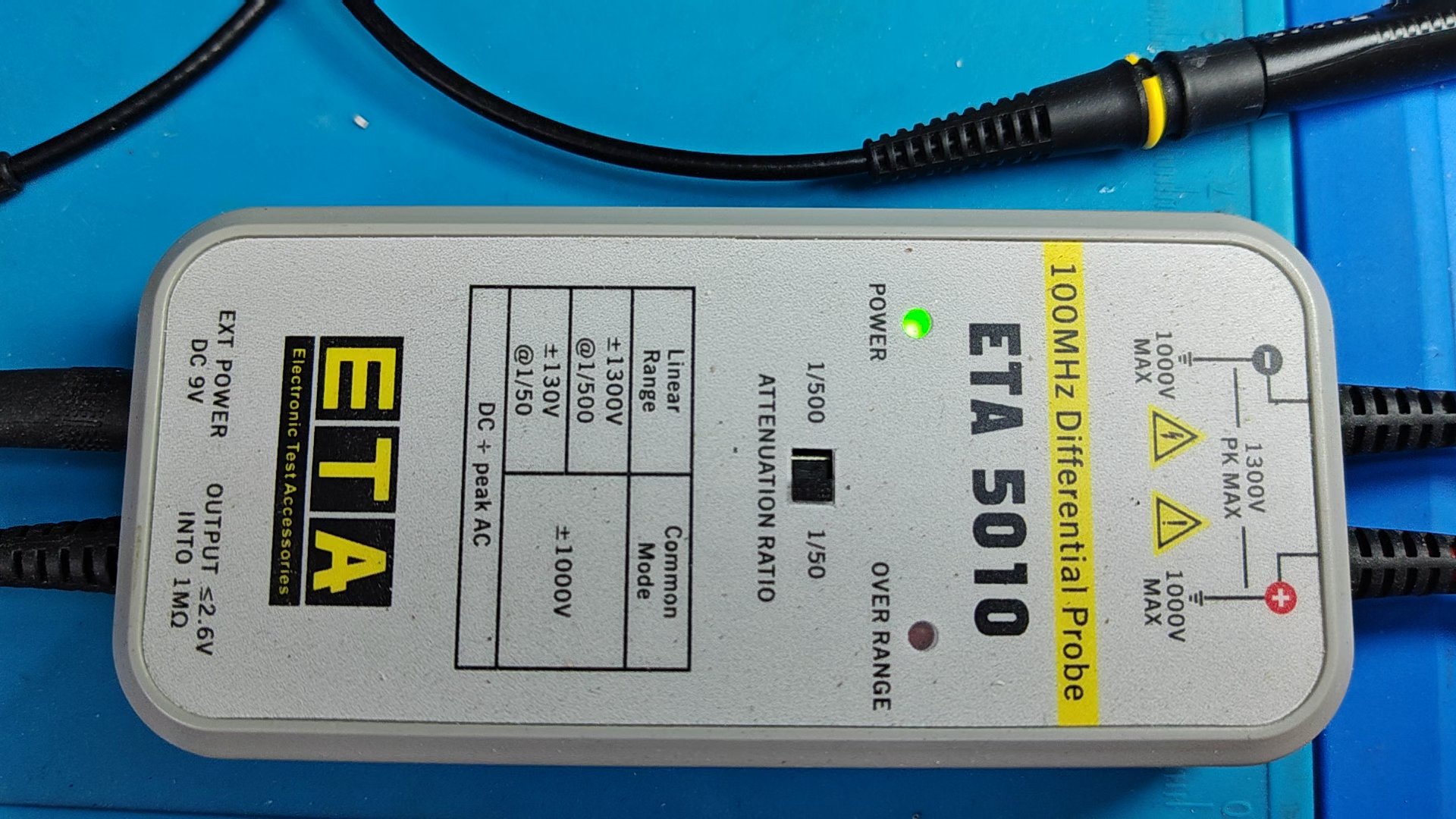

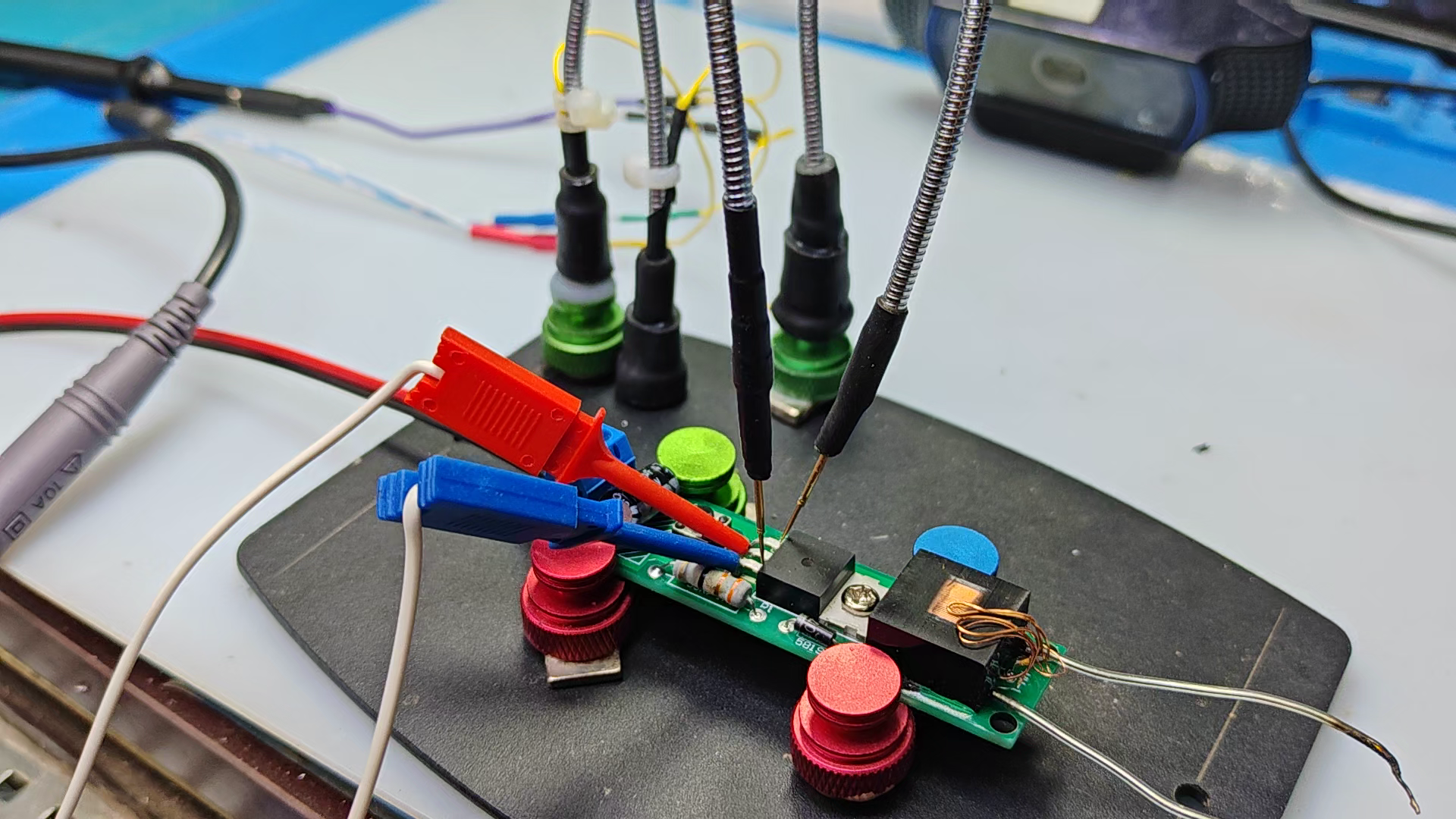

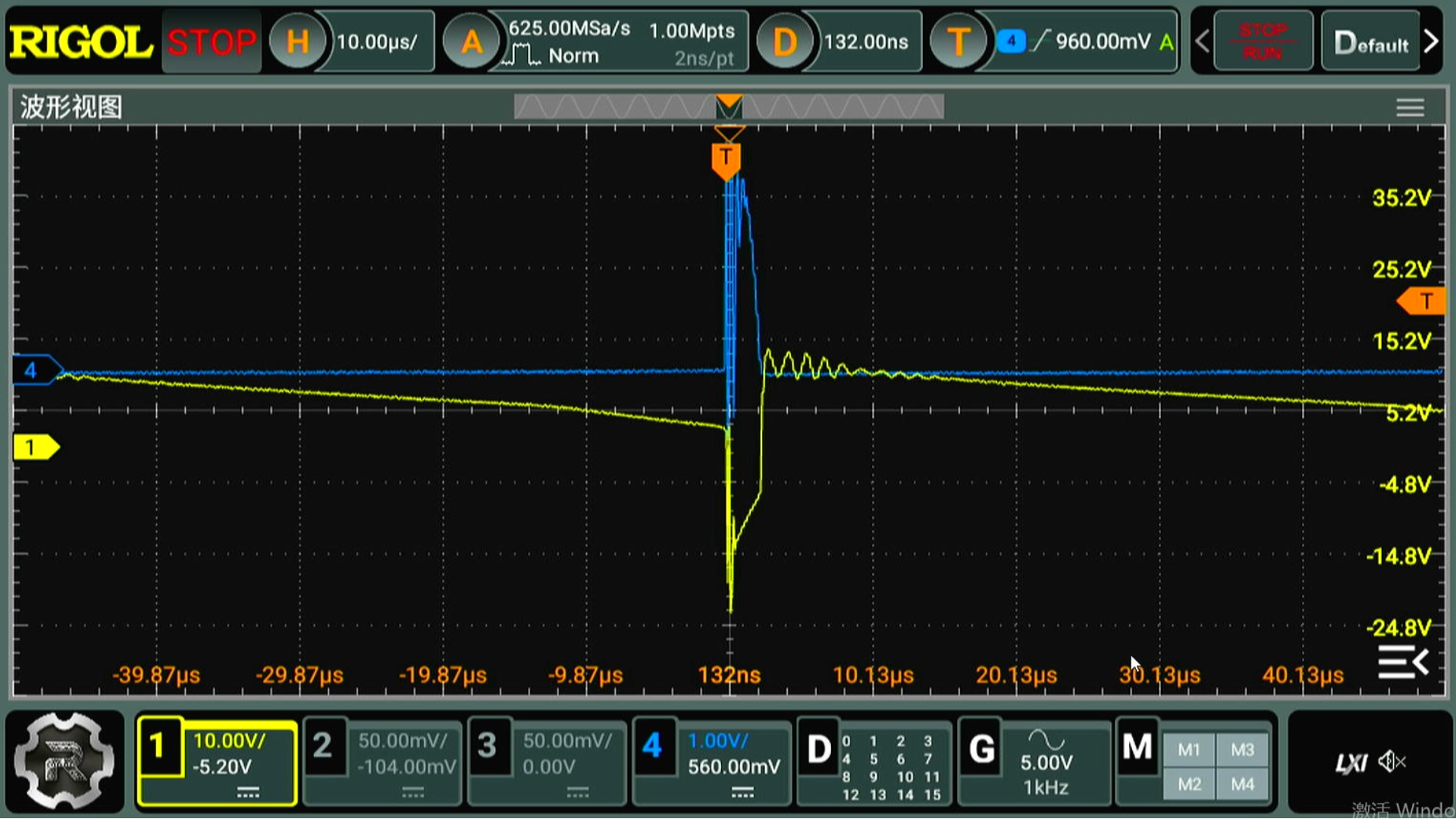

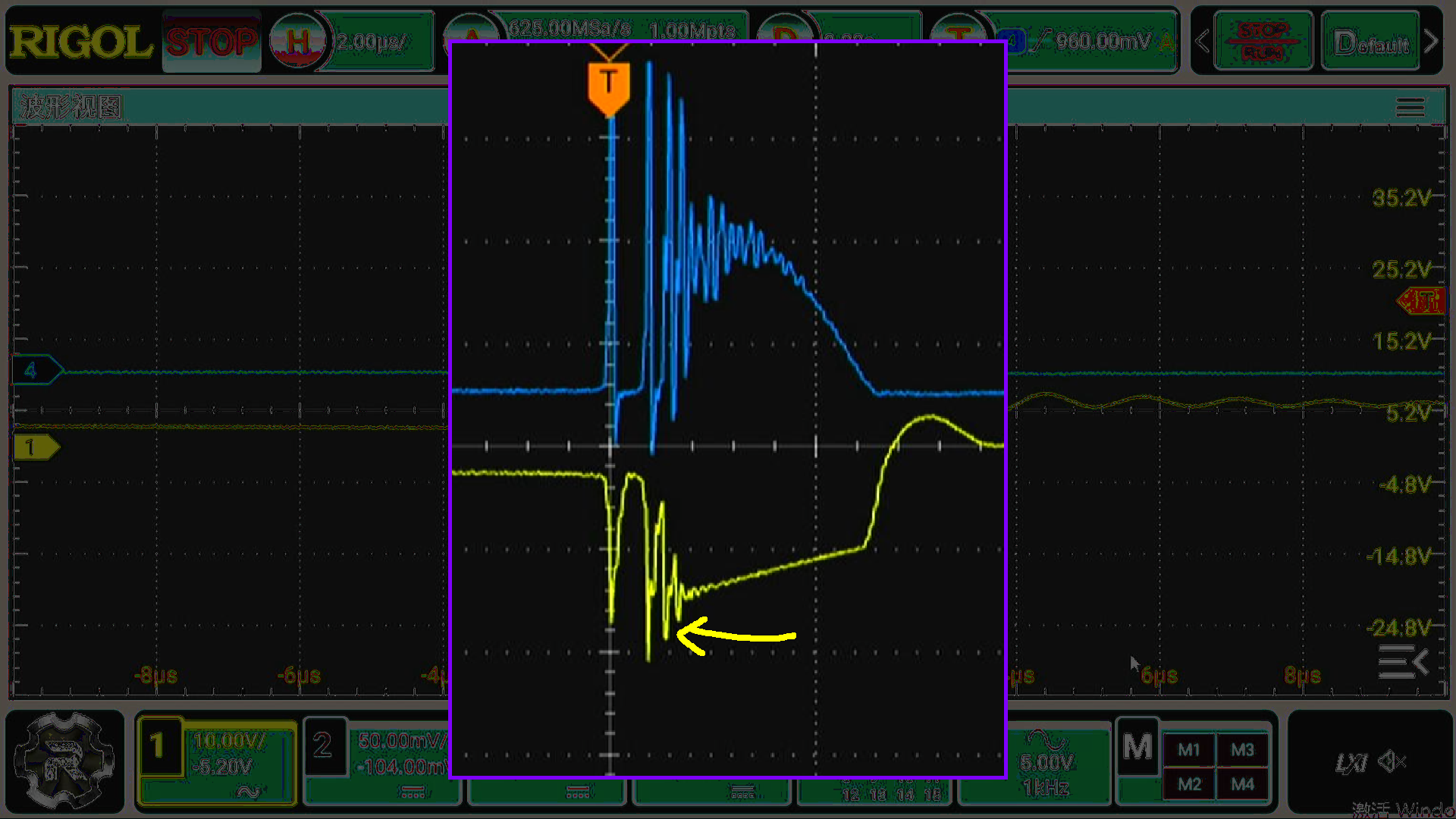

使用这款高压隔离探头测量模块MOS漏极电压。现在设置分压比为 50:1。同时测量栅极和漏极电压。拉开一次MOS 管截止过程的脉冲。可以看到其中漏极包含有多个高明冲。幅度超过 150V。如果按照之前测量高频变压器的变压比，大约为 92:1，这样对应输出电压超过 13kV。令人感到奇怪的是，在栅极上的电压，居然出现了 -15V的脉冲。这个负电压脉冲时间宽度大约 2微秒。因此这个负向的电压，应该是前面二极结电容耦合过来的负压。这是猜测，待会儿去掉栅极保护二极管之后再进行对比。

G7M1744424156_1920_1080.MP4|_-7

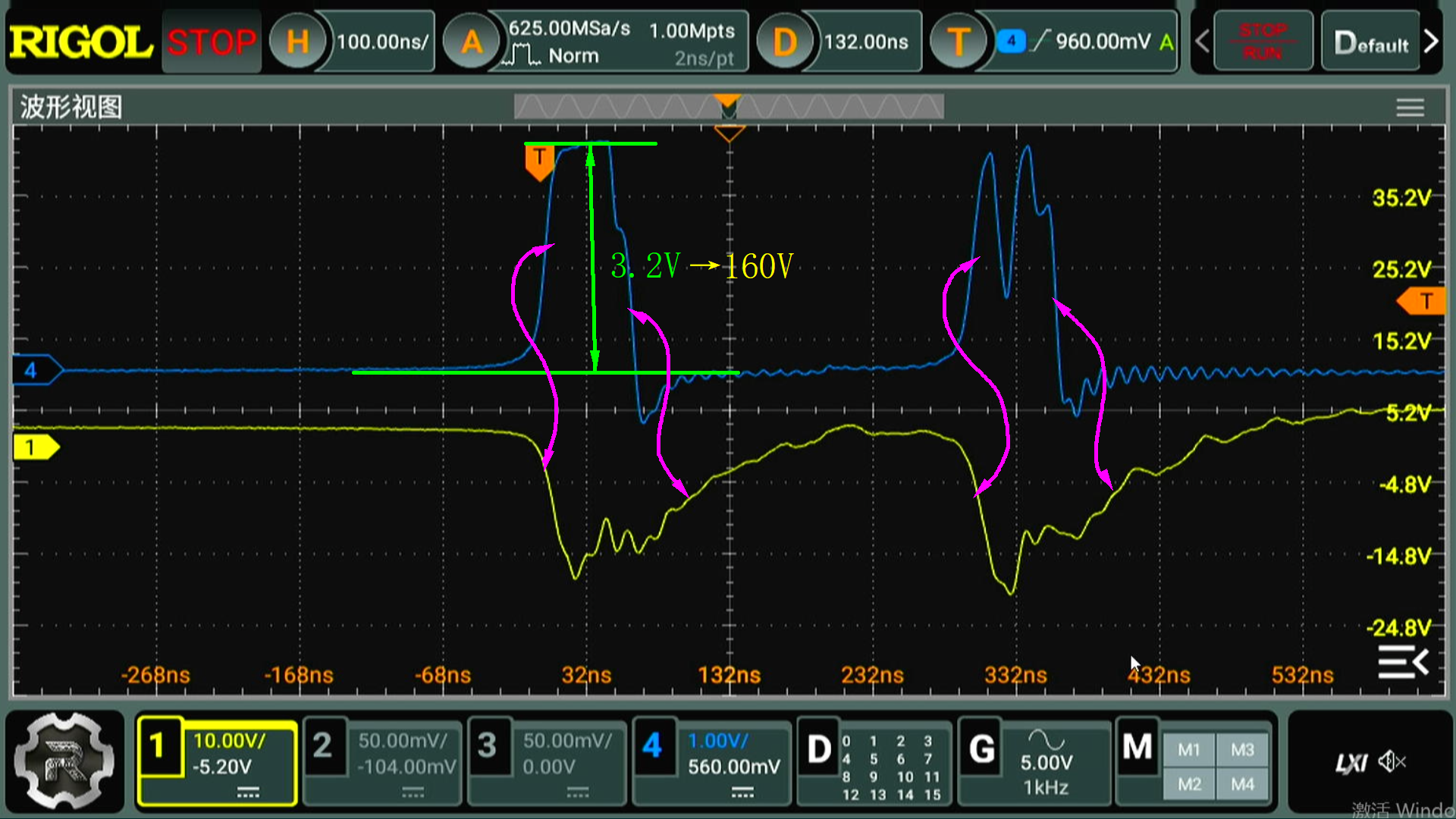

重新测量一次，可以看到漏极电压波形的峰值大约 3.2V。乘以50被的分压比，对应的漏极电压大约160V。奇怪的是栅极电压波形。一方面是栅极电压不规整。第二个是栅极电压的下降沿居然比漏极延迟。这令人感到诡异。

G5M1744424983_1920_1080.MP4|_-5
增加高压包两个电极的距离，使其无法产生电弧放电。可以看到此时对应的放电波形出现了一些变化。但是大体和放电的情况是相同的。

G2M1744425173_1920_1080.MP4|_-2

三、短路二极管

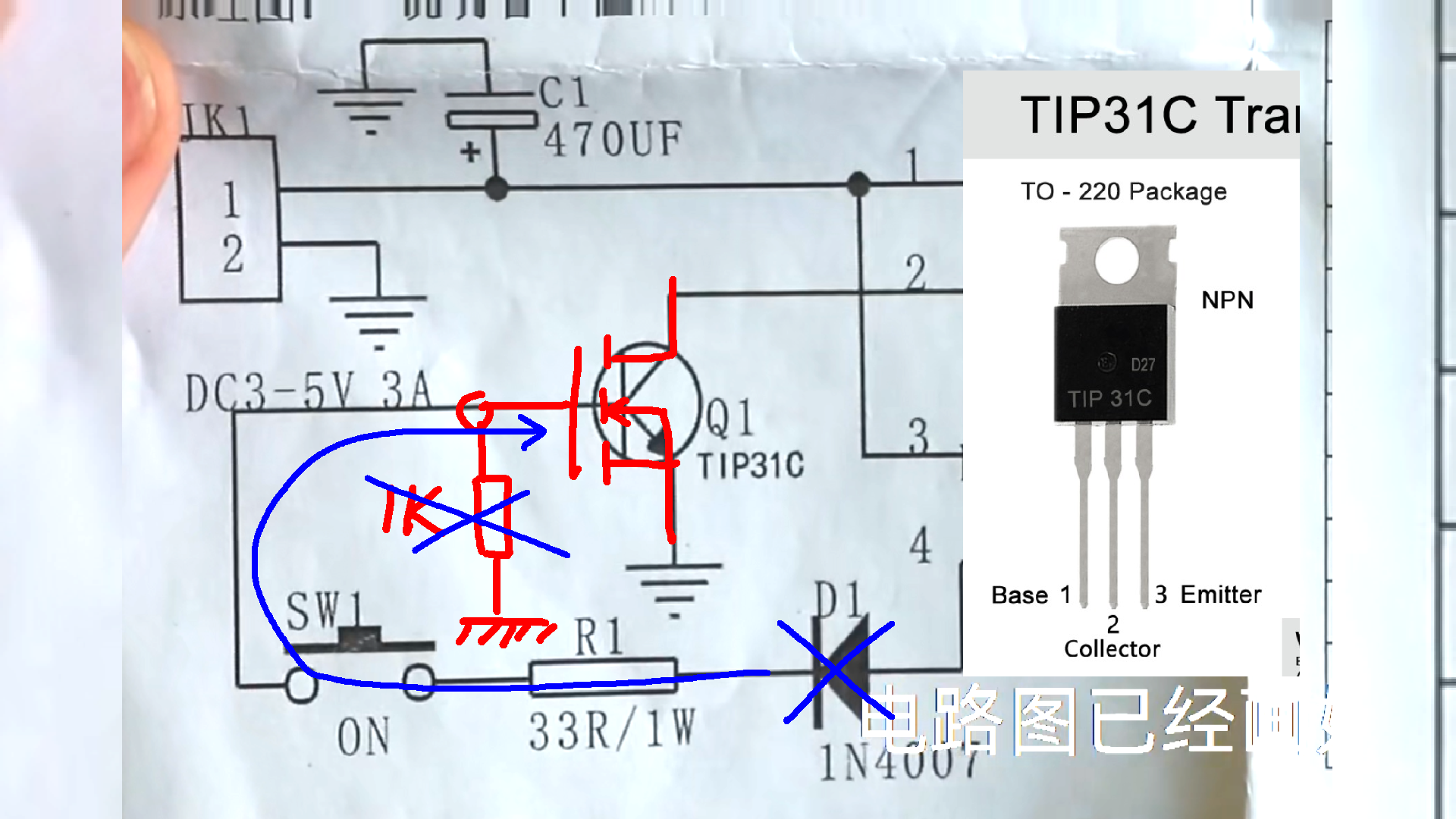

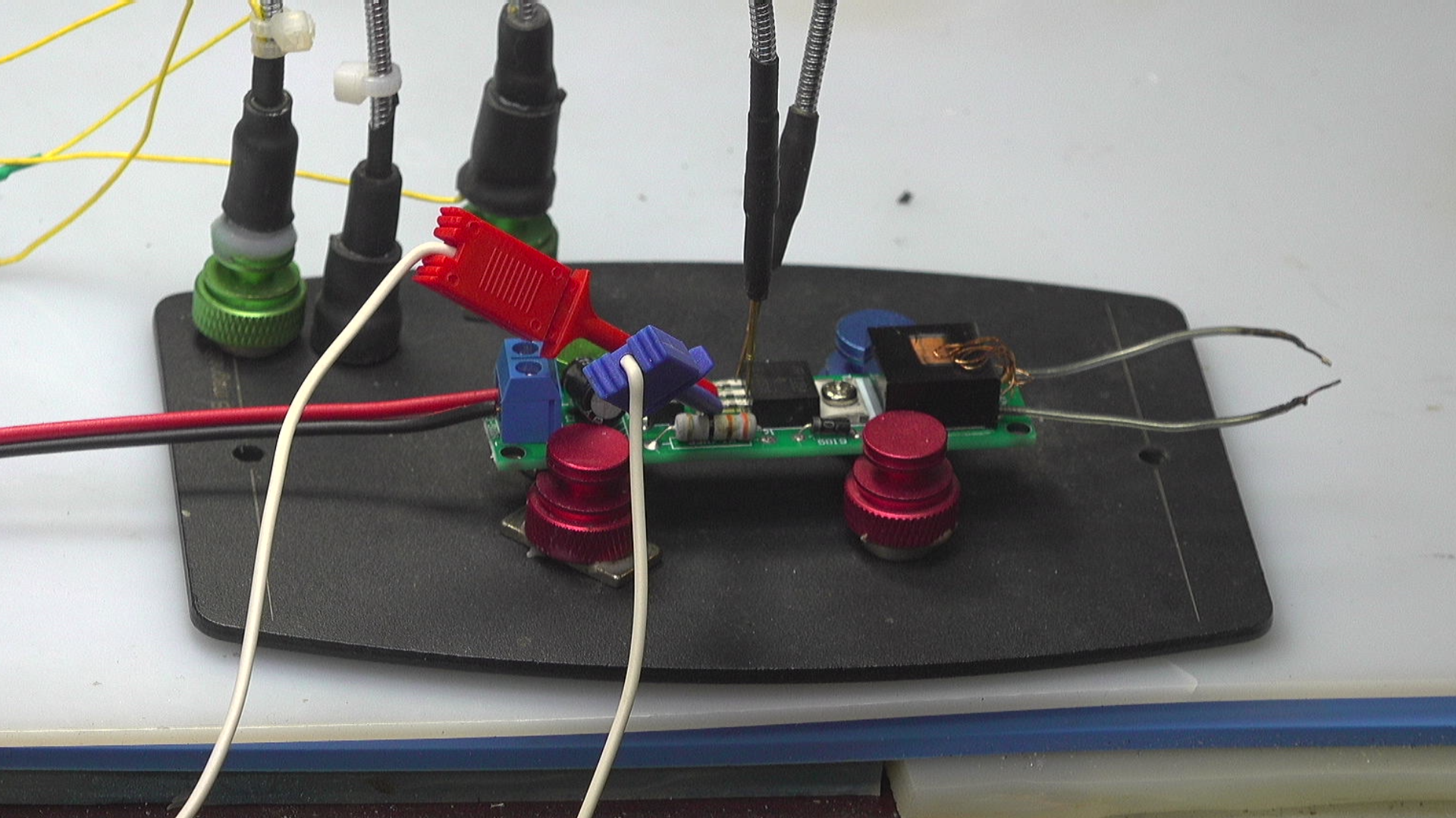

接下来。将原来电路中栅极通道中的保护二极管 D1去掉，也将栅极下拉电阻去掉。这样反馈电压就直接通过电阻R1连接到栅极。这就冒了一个栅极被反馈电压击穿的危险。拆下栅极下拉电阻。焊接二极管短接线。焊接之后，准备测试。施加的电压依然是5V。

G7M1744425950_1920_1080.MP4|_-7

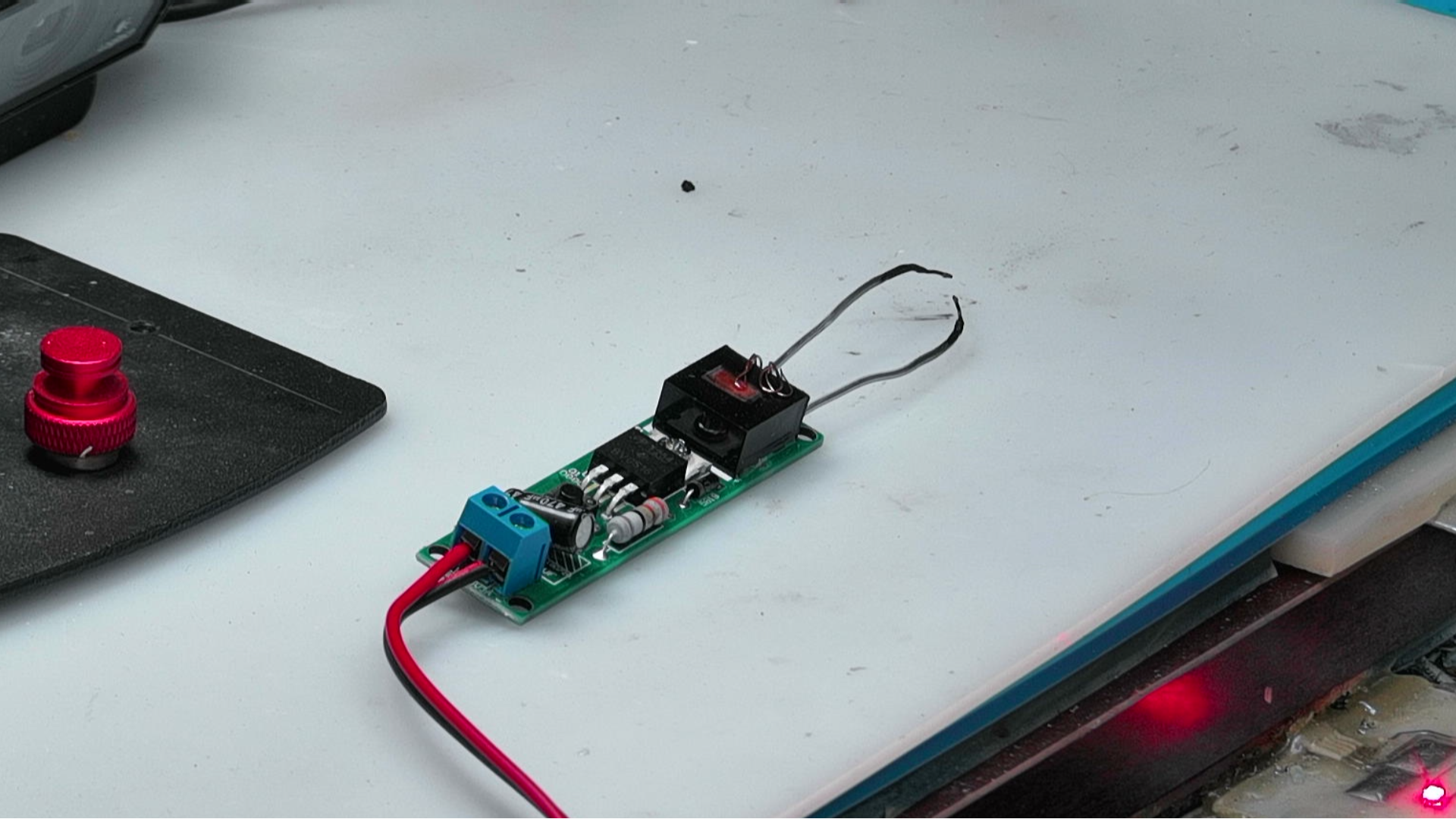

加上电压，电路没有工作。再次验证，仍然没有工作，电源电流只有 100mA左右。估计是MOS管损坏了。测量它的栅极对源极之间的电阻，只有 16欧姆左右。将其拆卸下来，测量栅极对源极之间的电阻依然只有 16欧姆左右。看来这个MOS管在没有二极管反向电压保护的情况下，已经被击穿了。
