蒸汽清洗机内部结构分析

01 改造蒸汽机

一、分析蒸汽机

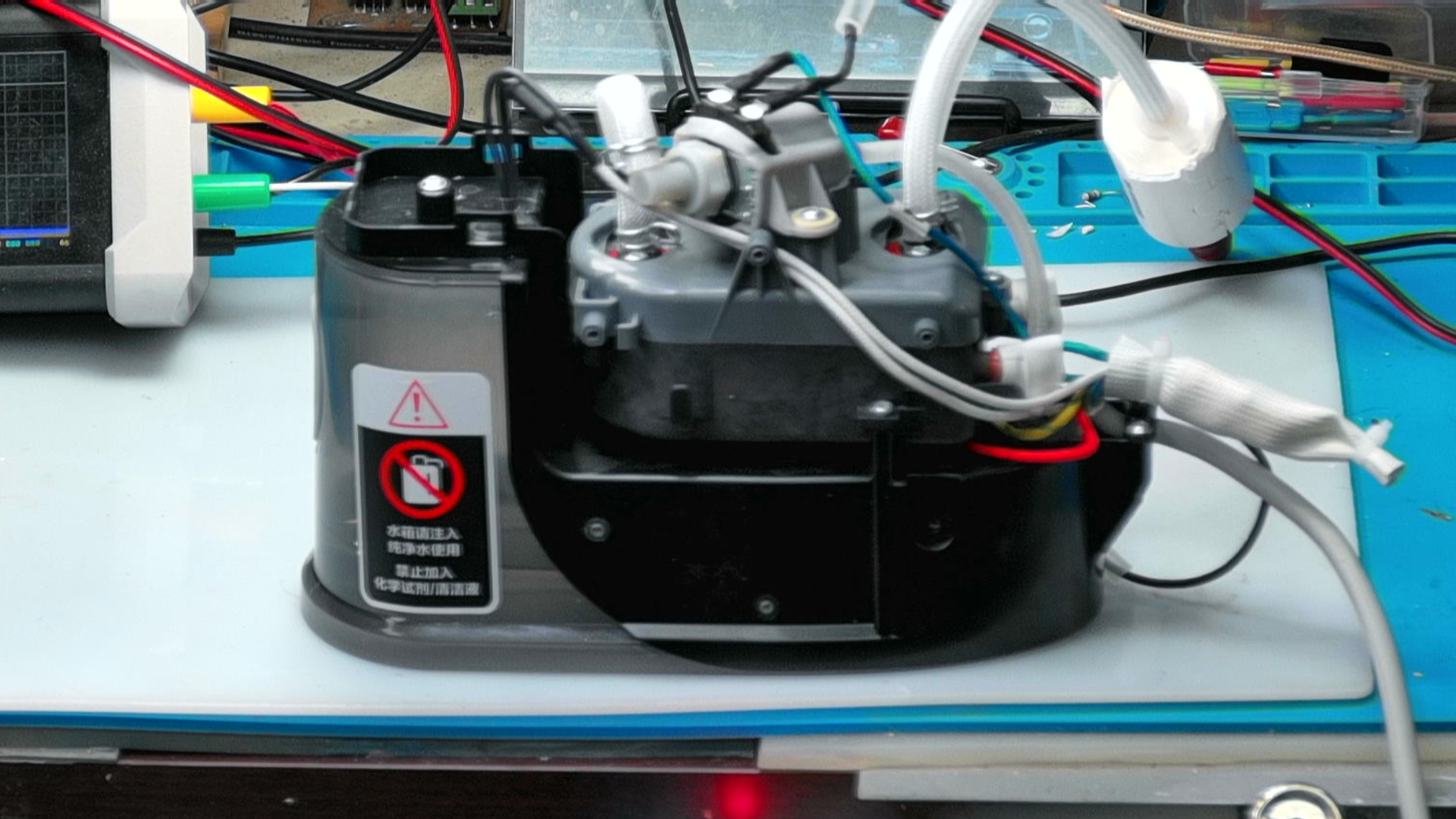

前几天购买的苏泊尔蒸汽机，将它外壳进行拆卸。为了使用它产生的蒸汽清洗焊接的电路板。下面对它中的蒸汽发生器以及相应的水泵进行查看分析，后面再增加控制环节，使其产生连续的高温蒸汽，能够用于后面电路板的清洗。

G4M1744521529_1920_1080.MP4|_-4

二、部件分析

1、蓝色LED

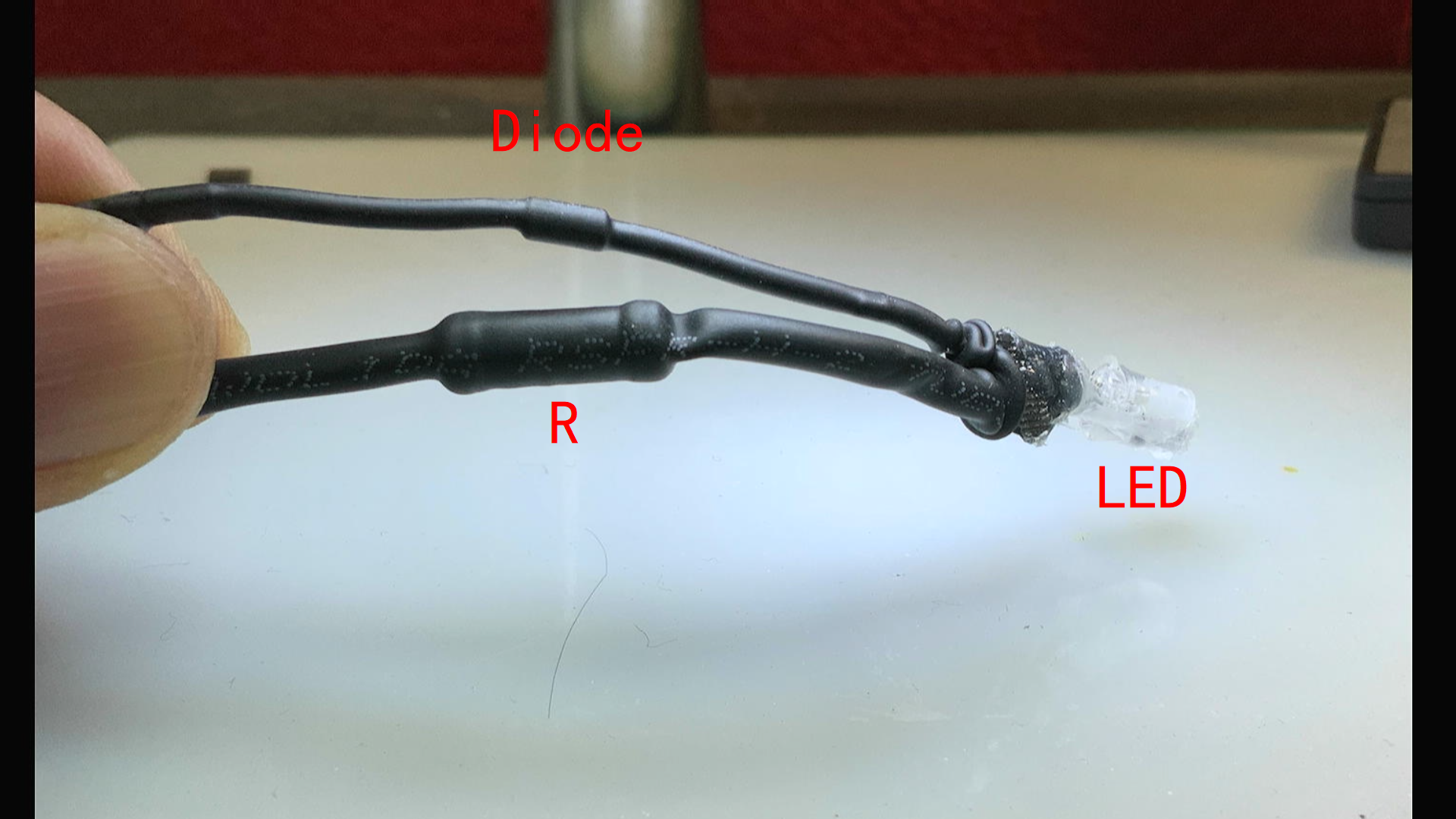

可以看到，输入交流电外接两个负载。一个负载是蒸汽发生器加热电阻和水泵。另外一个连接到前端。原来以为前面是一颗水位传感器，将实际上连接了一个LED。在连接LED引线中，似乎包括有一颗电阻和一颗整流二极管。

G3M1744522215_1920_1080.MP4|_-3
将电阻和二极管从热缩管中取出，电阻为 56k欧姆。二极管上面的型号看不清楚。这个发光二极管是放置在蒸汽机水箱上面，似乎是用于电源指示。或者是给水箱提供光源，让人能够看清楚水箱内部的水位。

G5M1744522639_1920_1080.MP4|_-5

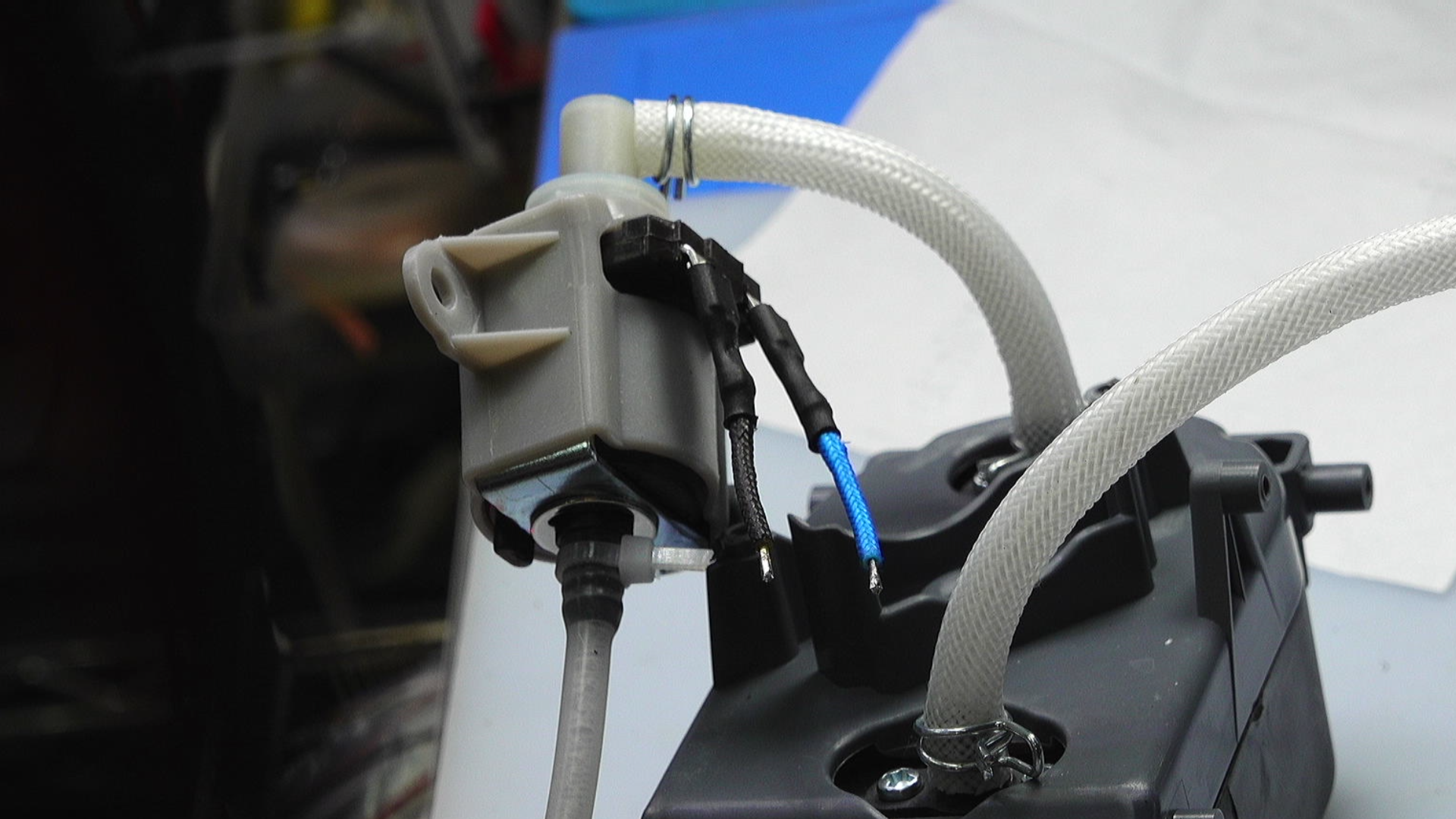

2、水泵

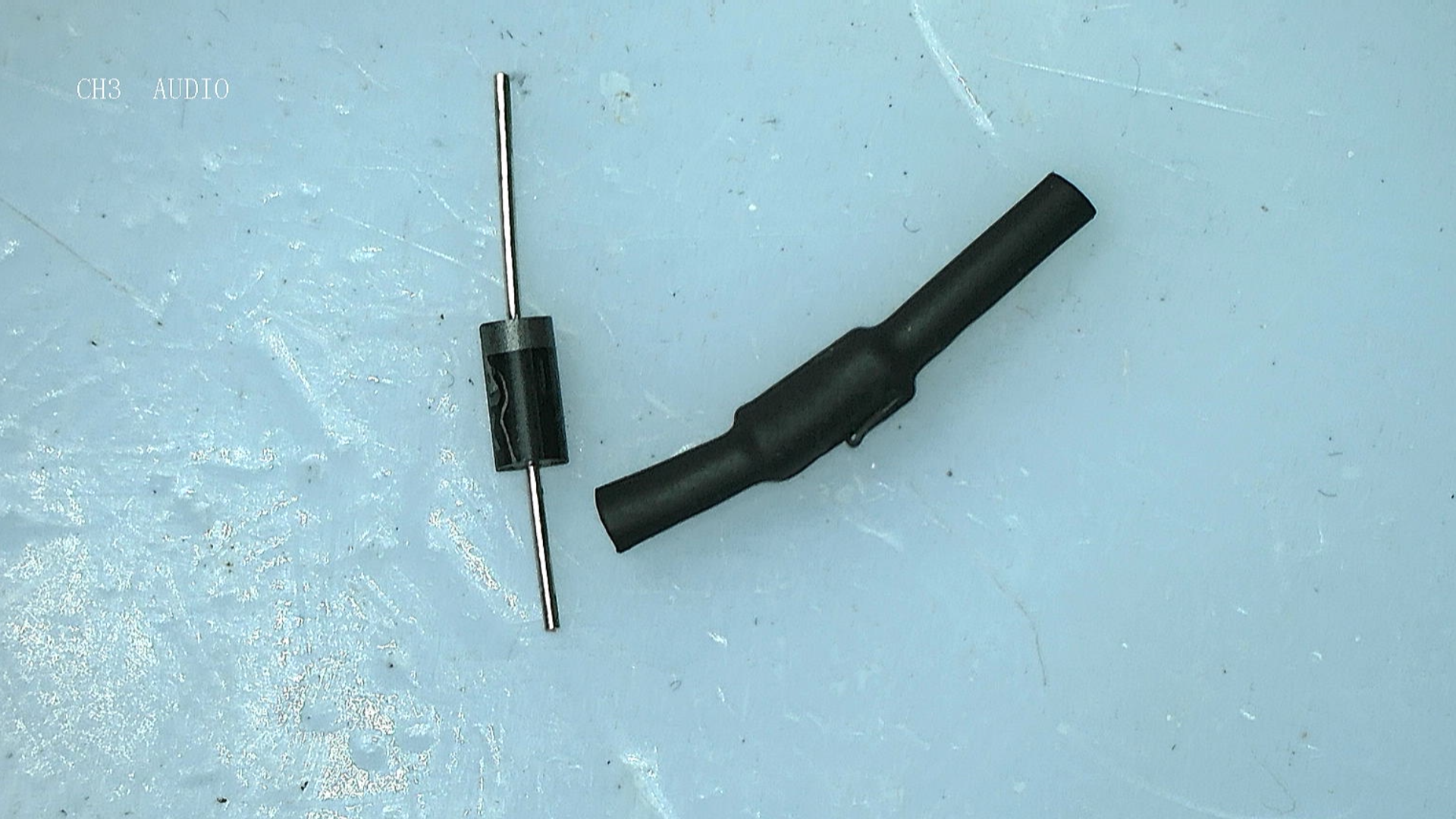

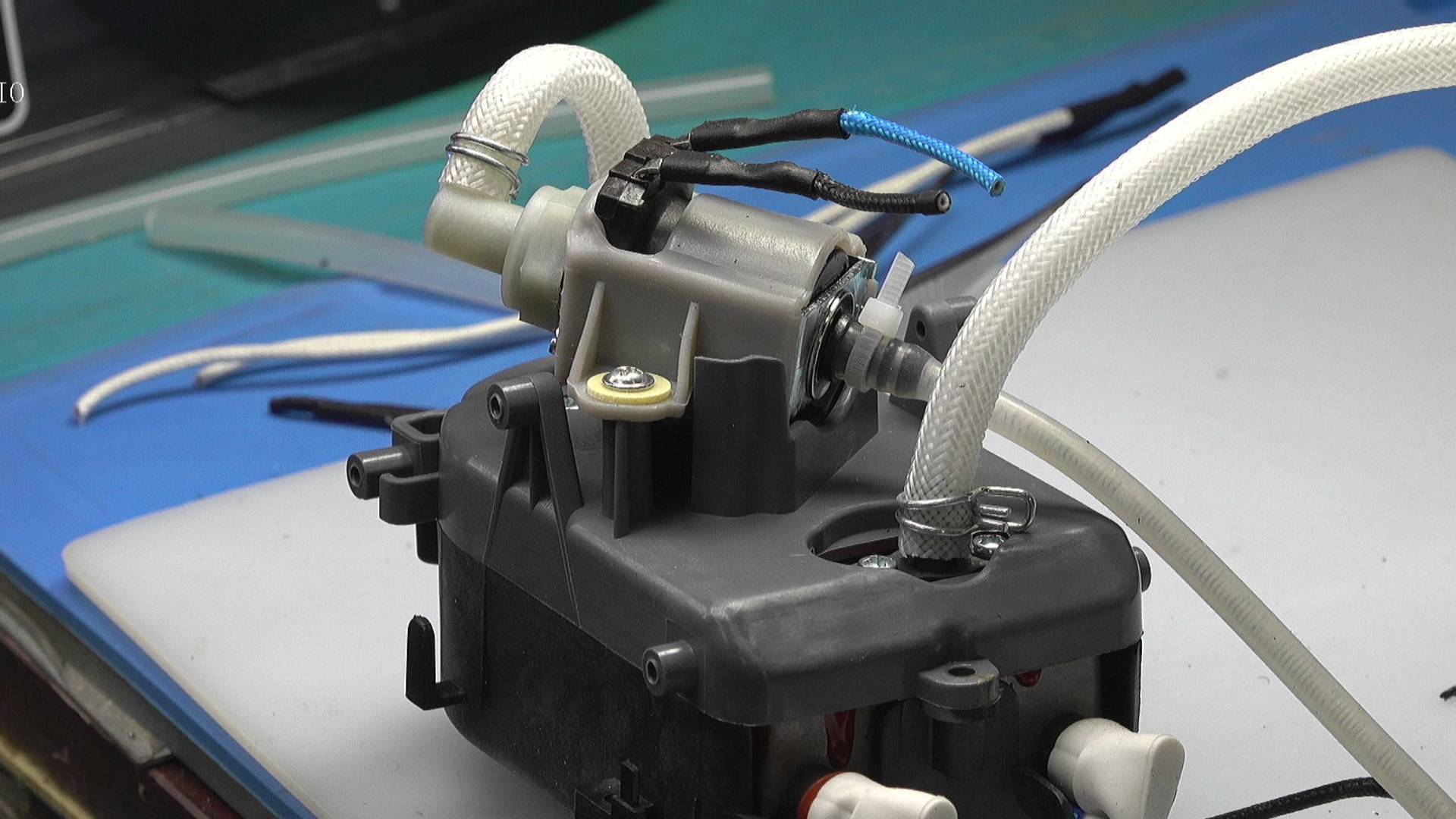

将水泵与蒸汽发生器与下面的水箱拆开。在水泵电机连线上，可以看到热缩管内部似乎包含有电子器件。猜测这是整流二极管。将热缩管抛开。可以看到这是一个型号为 1N4007 的整流二极管。它是将交流电整流成半波直流电。通过开关控制水泵电机运转。它将水从水箱泵入蒸汽发生器中。下面测试一下这个水泵直流电机是否可以直接使用直流电源驱动。

G7M1744524277_1920_1080.MP4|_-7

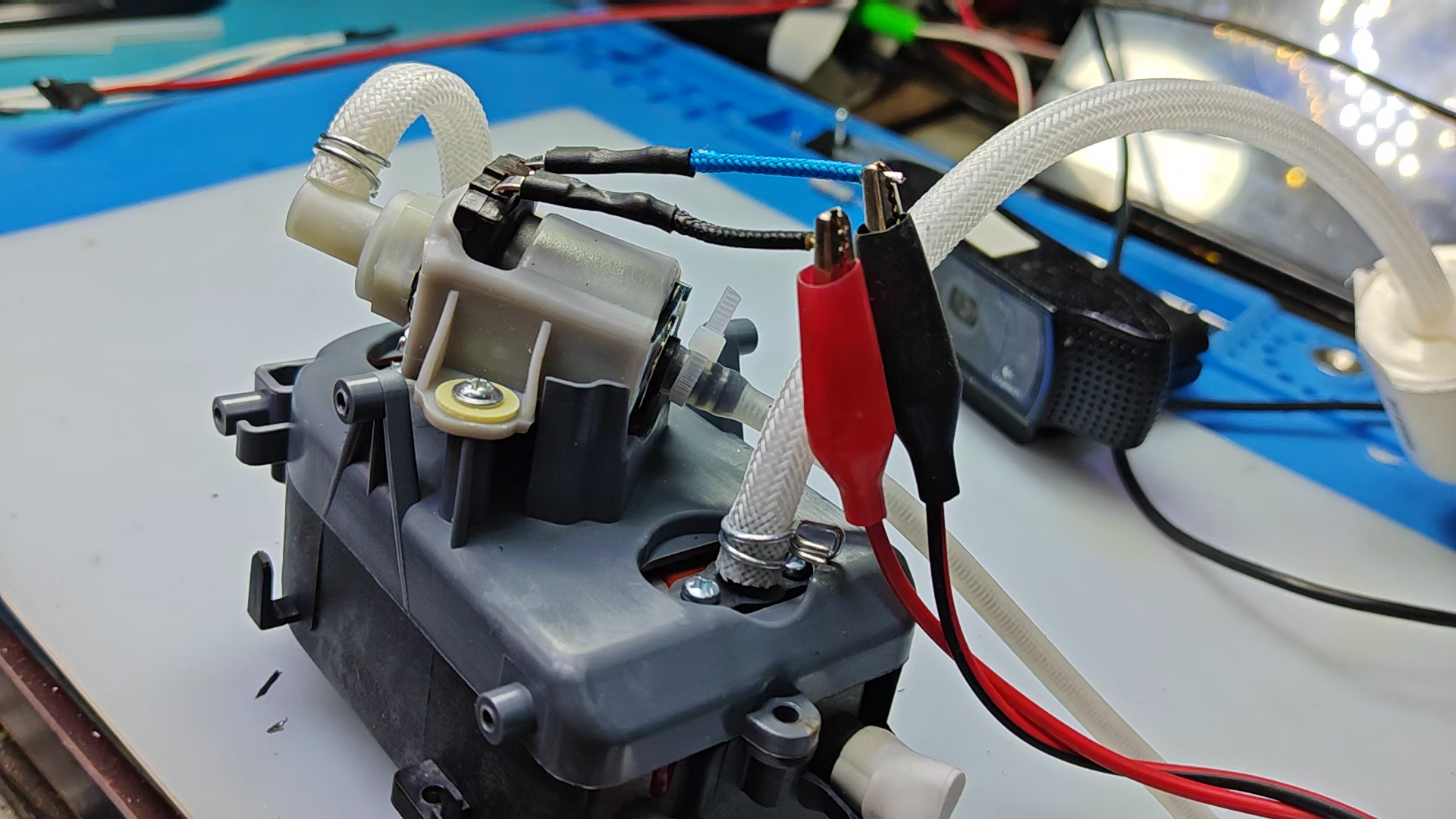

将连接水泵的引线接入一个直流电源。电源电压5V，接通之后水泵并没有运动。这说明该水泵并不是旋转水泵。也许它是依靠50Hz半波电压产生震动，进而完成抽水的过程。后面再通过测试查看一下它运行的过程。

G5M1744524847_1920_1080.MP4|_-5

3、水蒸气

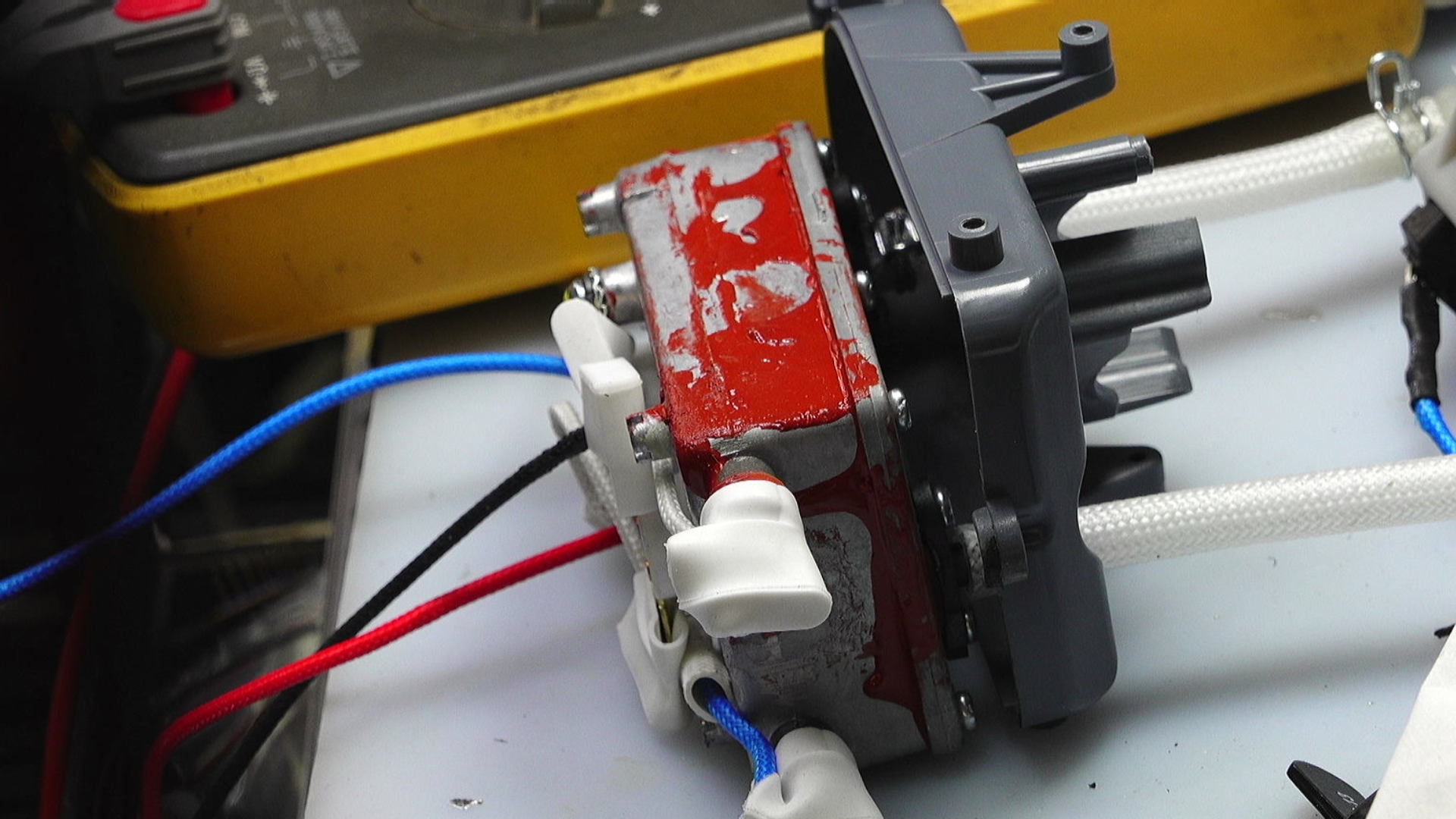

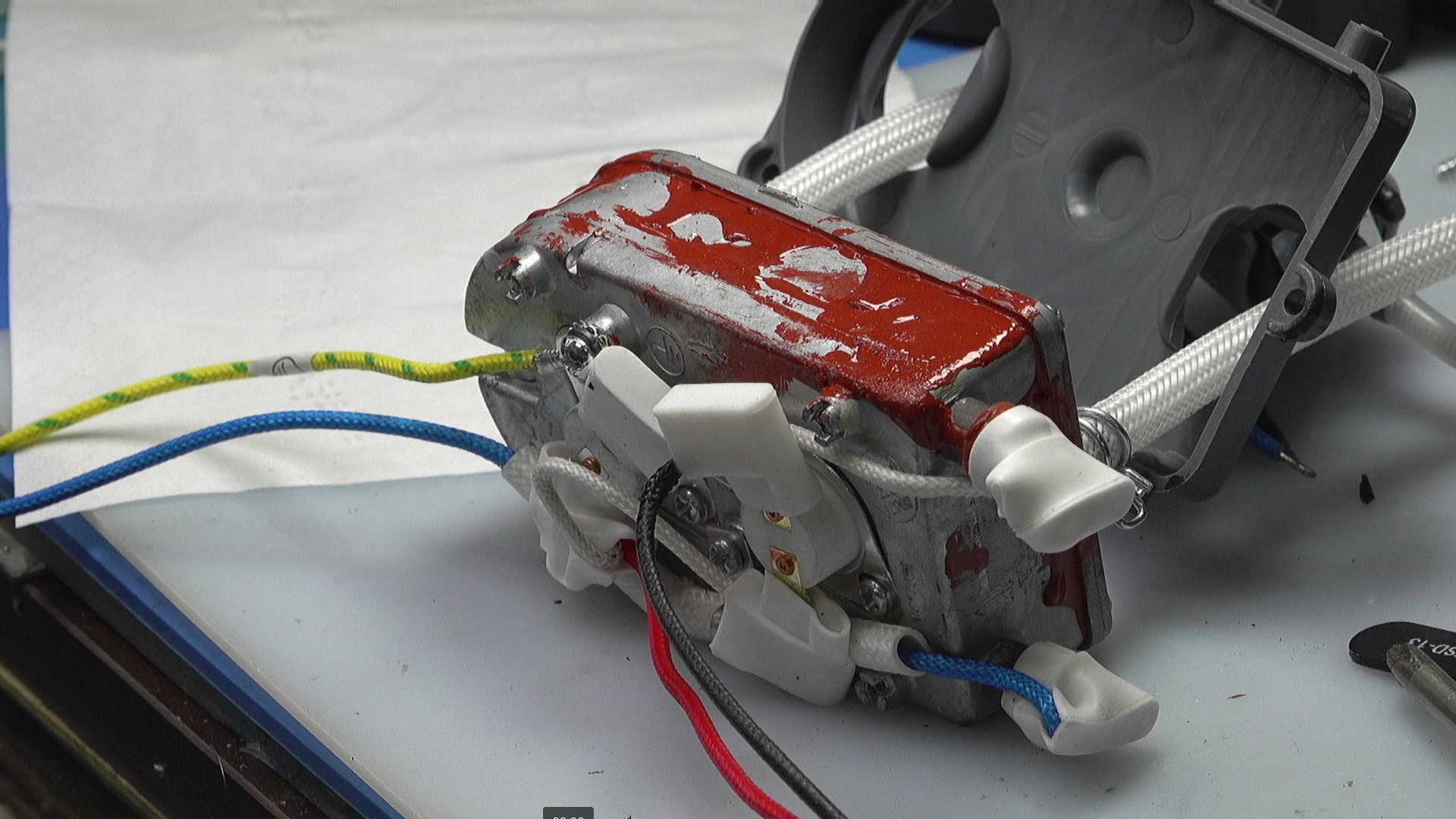

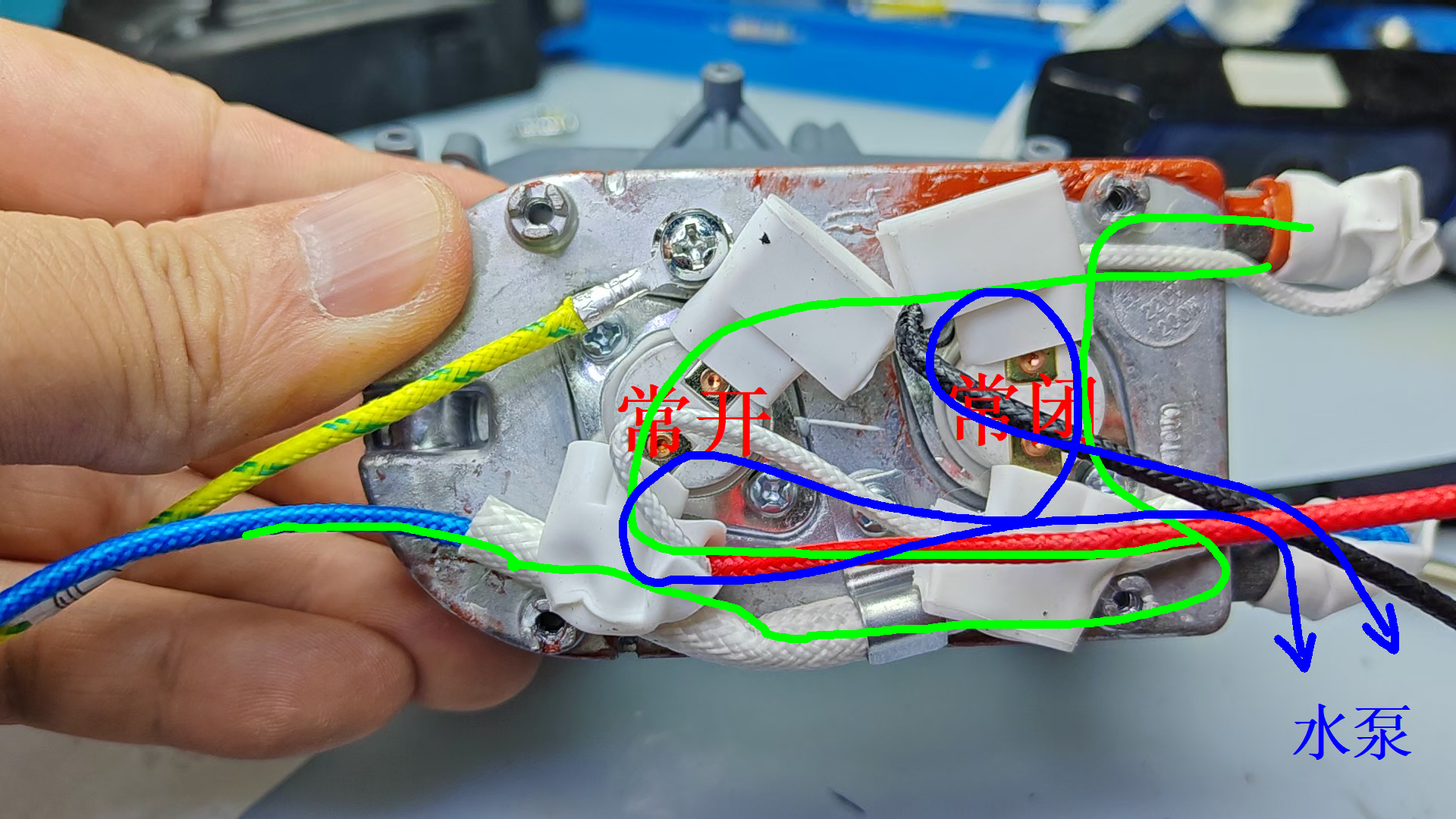

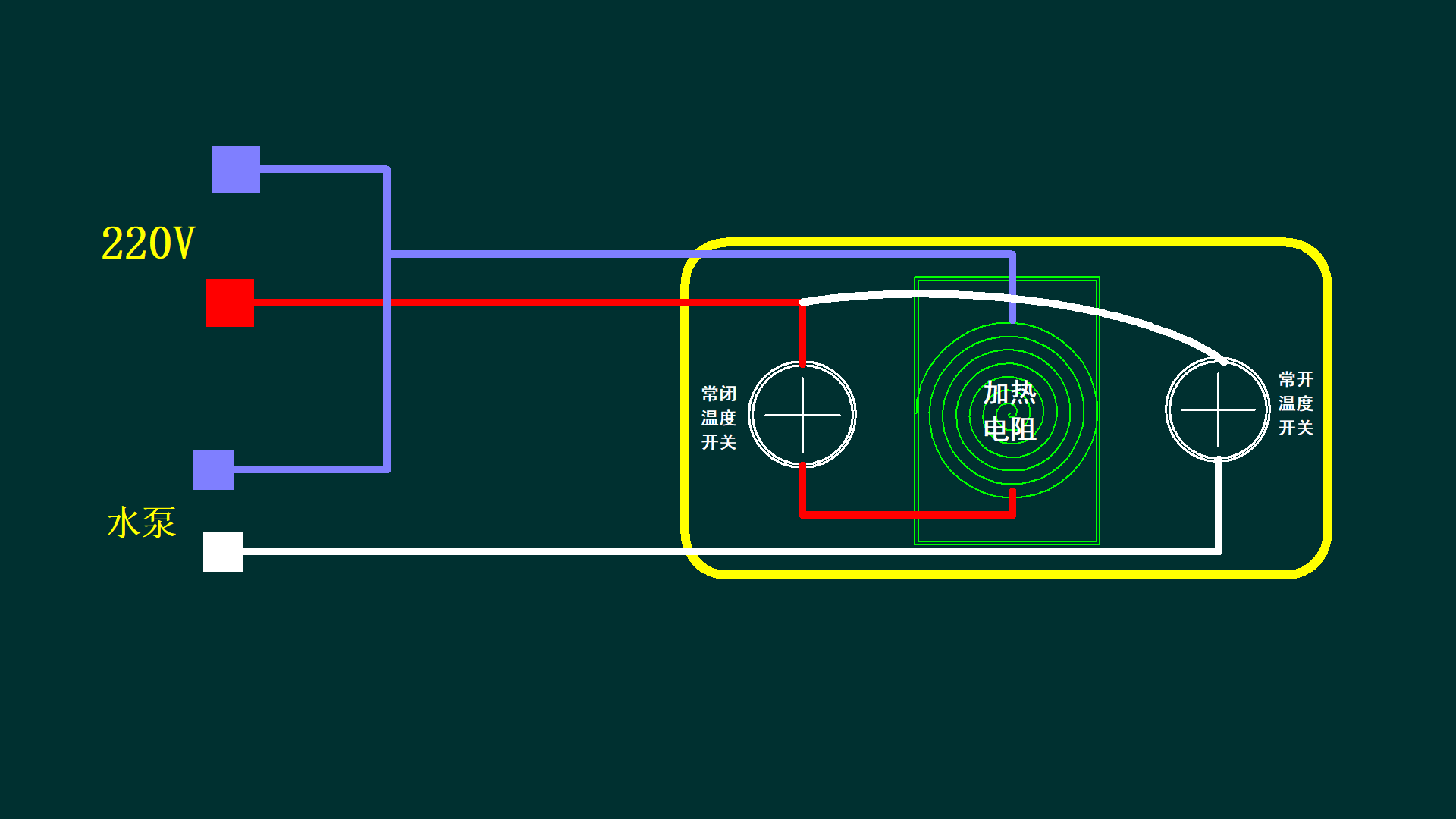

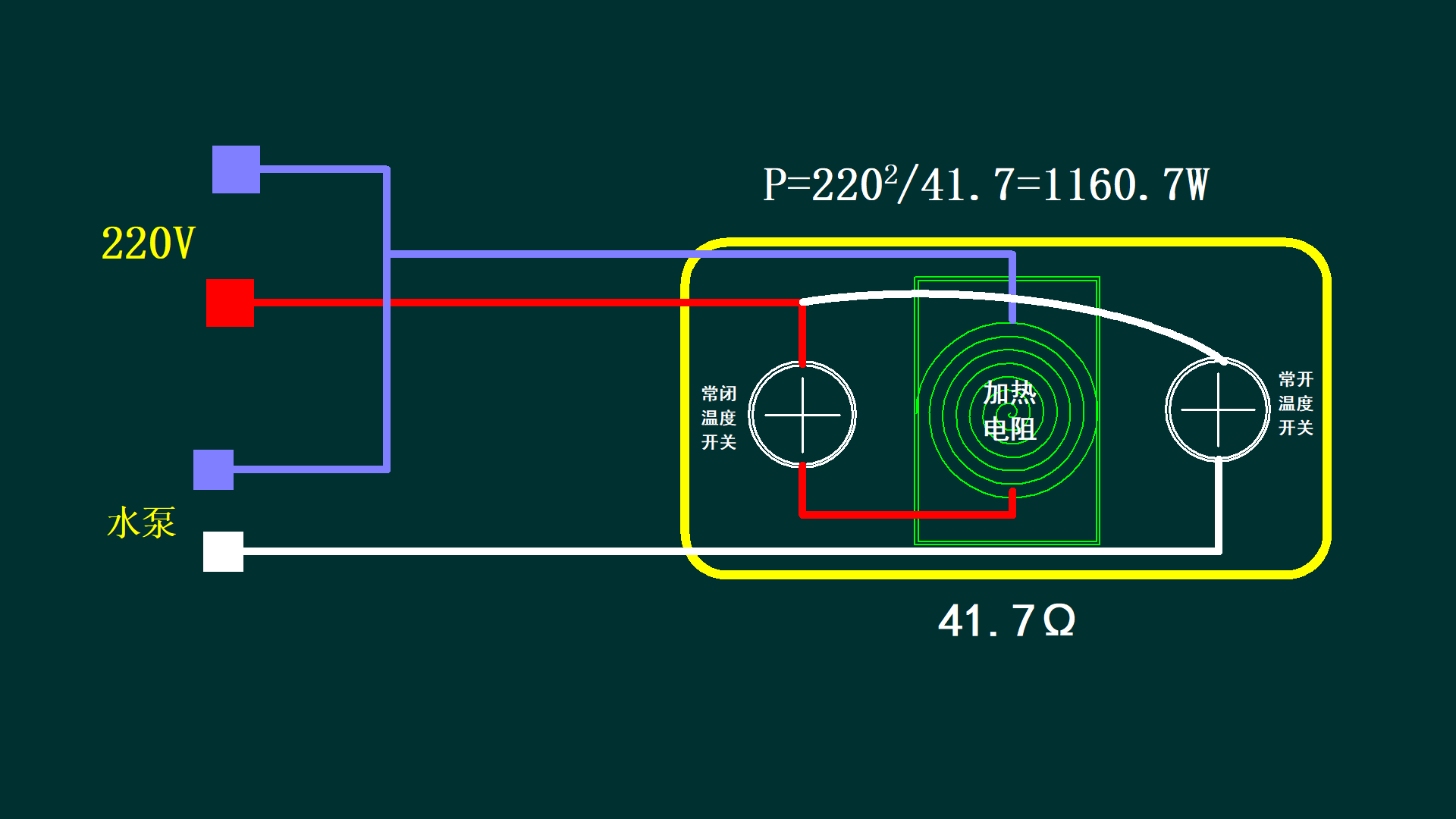

下面拆卸水蒸气发生器。接入的线路比较多。卸掉加热器后开。可以看到后面的接线。铸铁底盘上标明 220V， 1200W。上面有两颗温度开关。左边是常开，右边是常闭。红色电缆通过常开温度开关接入加热器的一端，内部应该是加热电阻，出口通过蓝线引出。常闭开关应该是连接外部的水泵。现在看来上面的标准有错误，应该是左边是常闭，右边是常开温度开关。通过温度开关是保持加热水箱的恒温，同时在温度达到高温的时候，才允许水泵往内部泵水。
