有刷电机中的电刷结构

电刷上的橡胶片

• 电机电压脉冲波形与转速之间的关系



01 电刷结构

---

一、直流电机

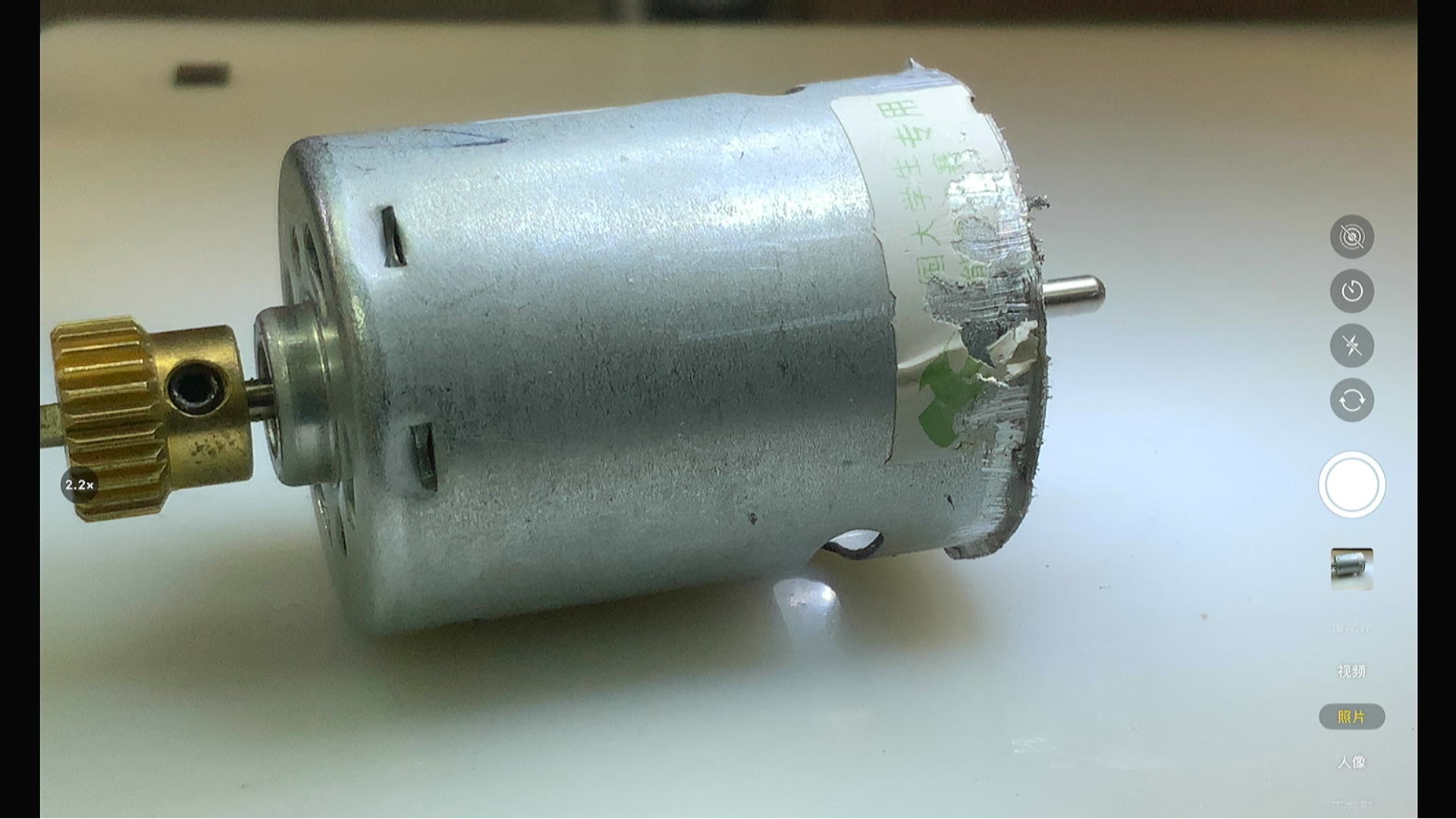

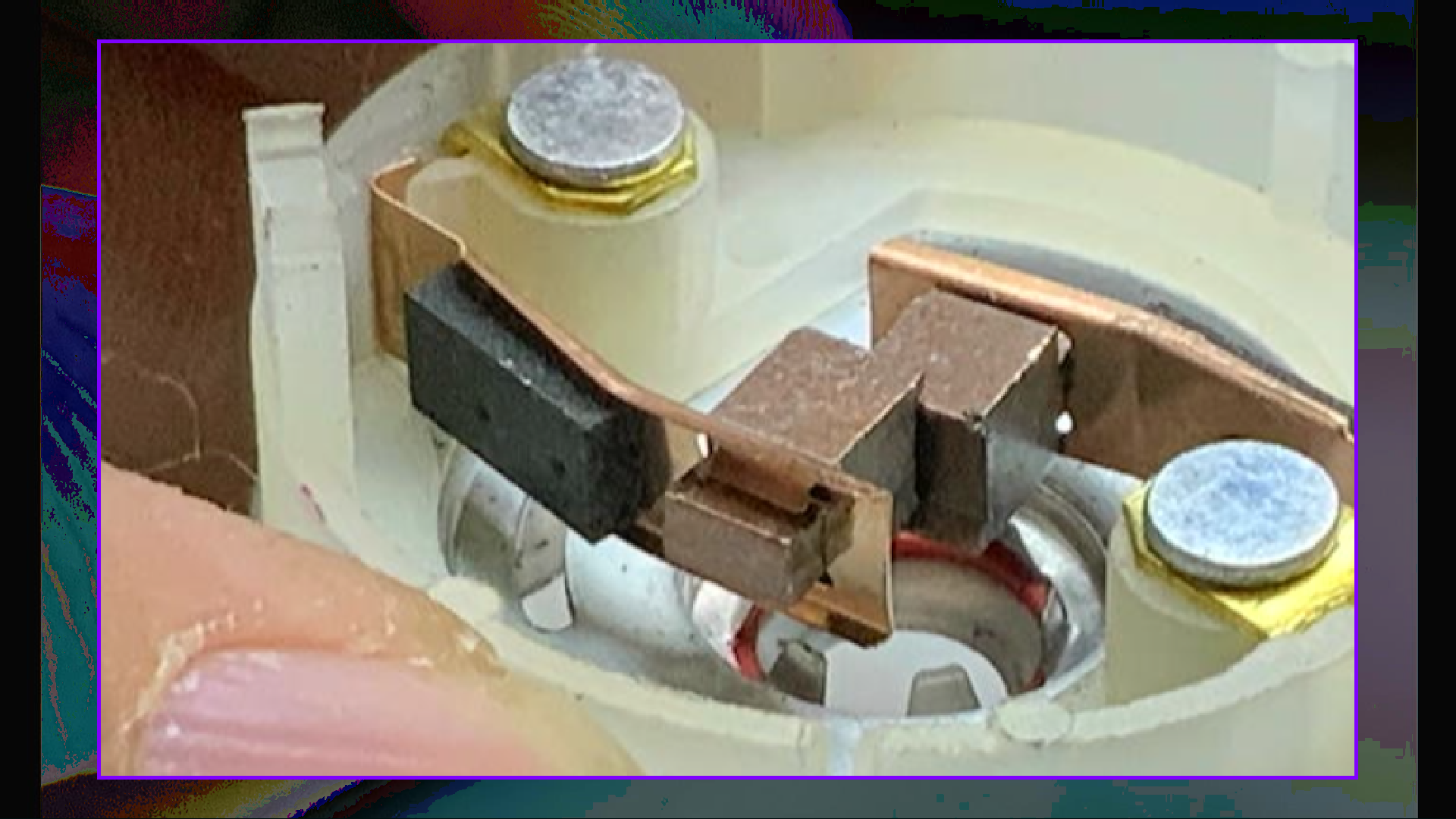

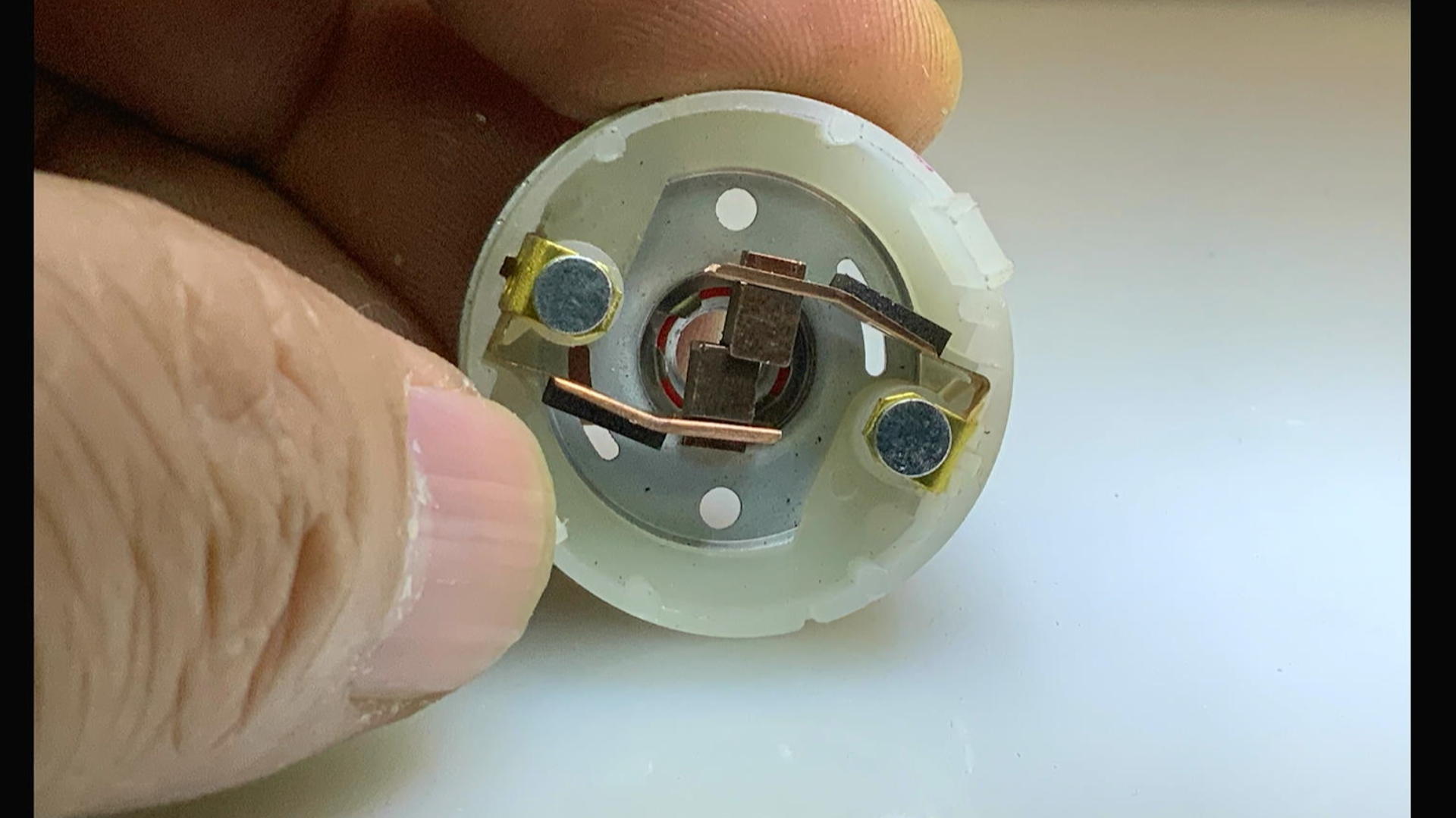

  刚才实验中，  拆卸了这个直流电机。  将它的后盖上的电刷打开。  电刷的结构比较特殊。  中间是两块金属电刷。 旁边是由弹性很强的黄铜片形成了作为电刷的支撑以及产生向中心的压力。  问题来了， 看见没有？ 在黄铜片中间似乎存在着黑色的橡胶片。  这个橡胶片究竟起到什么作用呢？  两个电刷上的橡胶片是对称存在的。

▲ 图1.1.1 电刷中的橡胶片

二、电刷结构

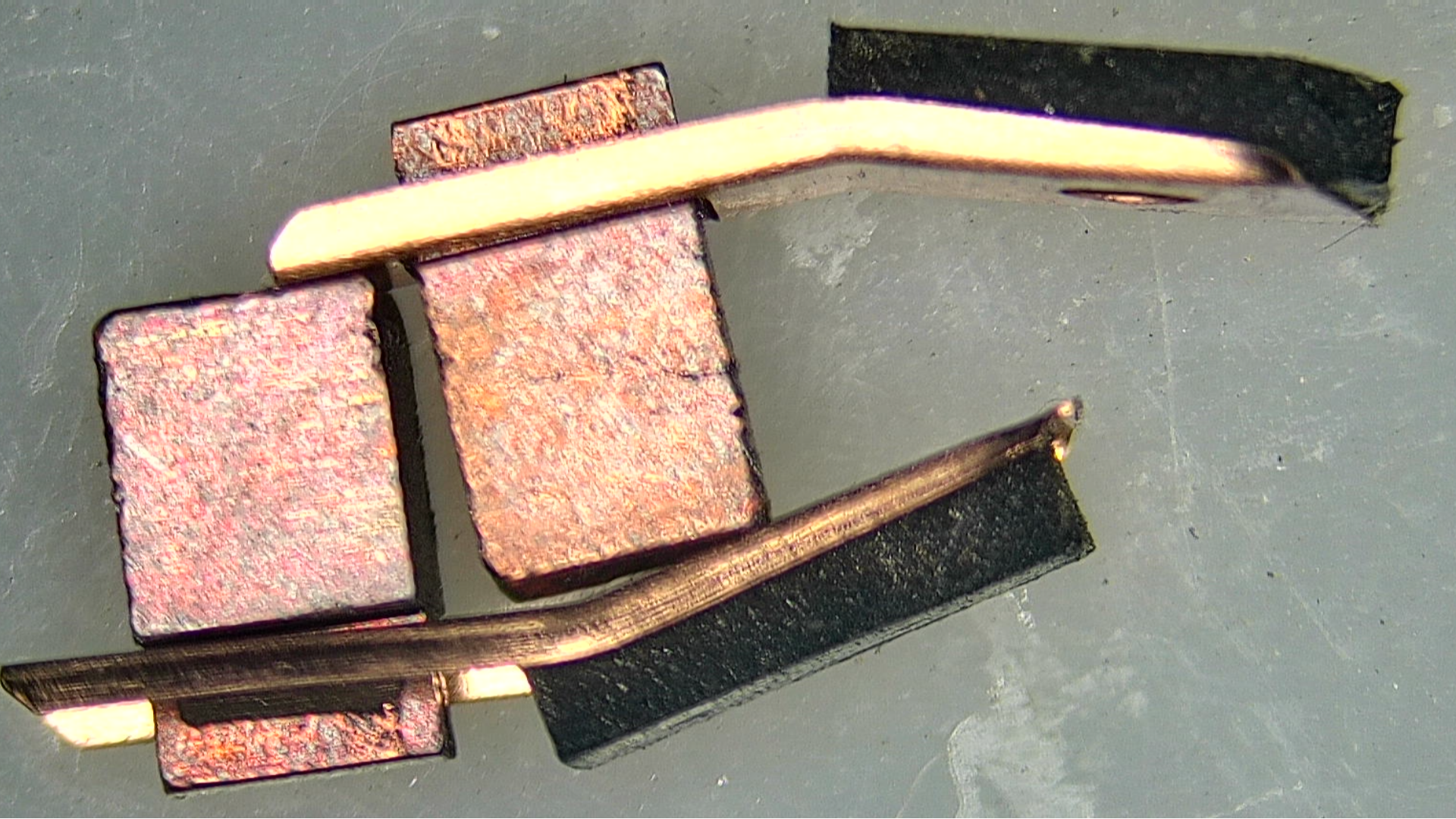

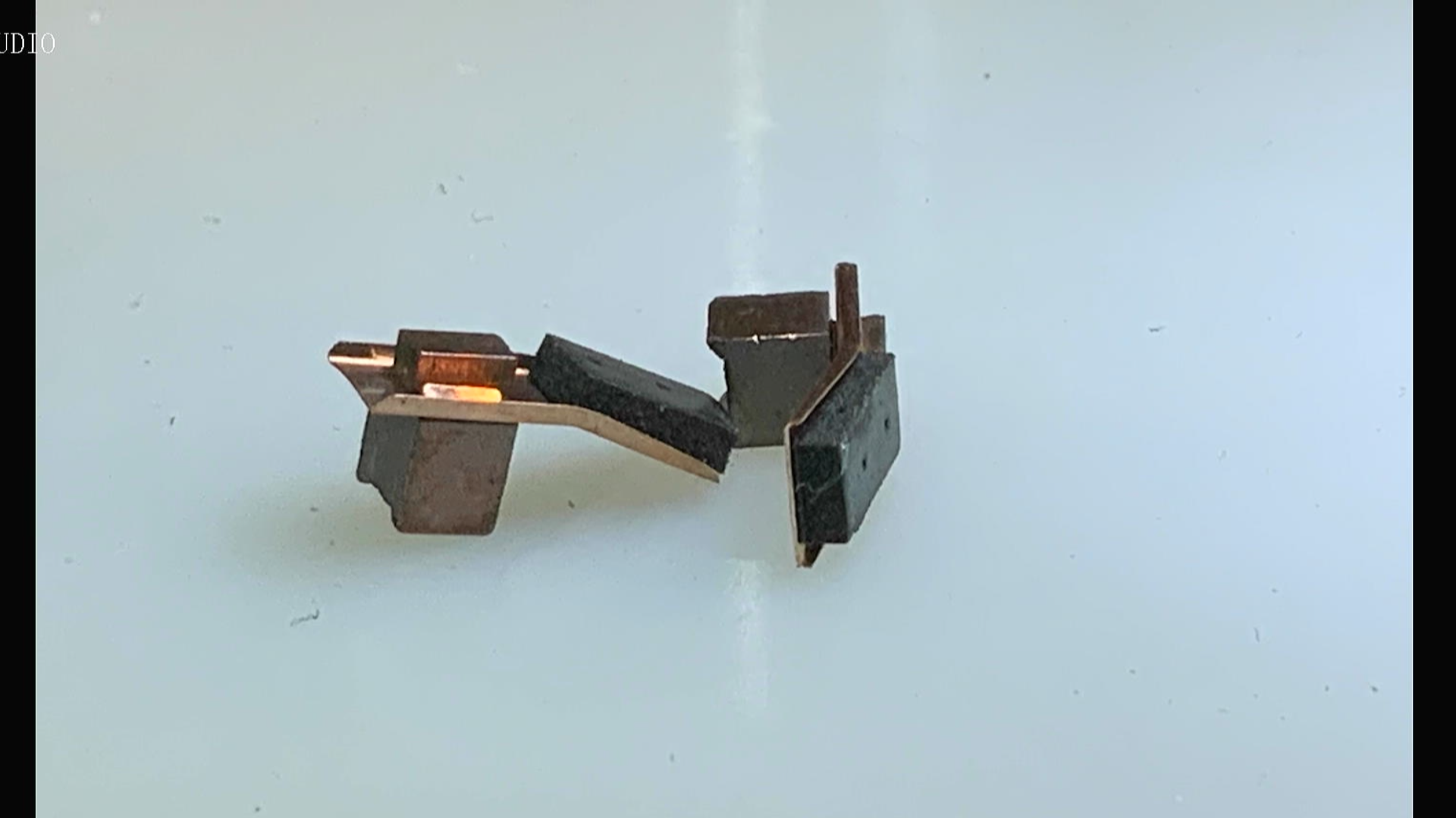

  使用斜口钳将两个电刷剪下来。  能够看到两个黑色橡胶片正好位于电刷的中间。  中间的位置铜金属片边缘有竖起， 这个地方形变较小。  那么问题来了， 为何在这个地方放置两个柔然的橡胶片呢？  现在我在猜想， 是否在这个地方防止两个黑色的橡胶片主要目的是给金属片产生更高的辐射散热？ 也就是防止在电刷上所产生的热量通过中间传递到簧片的固定位置。  从而提高簧片的寿命呢？



※ 总  结 ※

---

  本文观察了直流电机电刷的结构。  其中在两个电刷片的背面，  存在两个黑色橡胶贴片。 具体它们的作用是什么。  现在还不得而知。 也许是用于加强电刷簧片的散热的。 你们说呢？

---
