详解STM32中的ADC

ADC简介

    STM32F103系列有3个ADC，精度为12位，每个ADC最多有16个外部通道。其中ADC1和ADC2都有16个外部通道，ADC3一般有8个外部通道，各通道的A/D转换可以单次、连续、扫描或间断执行，ADC转换的结果可以左对齐或右对齐储存在16位数据寄存器中。ADC的输入时钟不得超过14MHz，其时钟频率由PCLK2分频产生。

ADC功能框图讲解

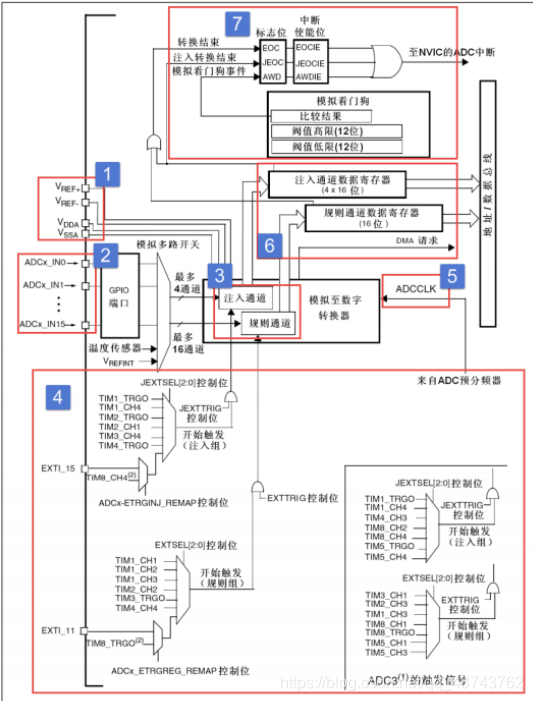

    学习STM32开发板上的外设时首先要了解其外设的功能框图，如下：

    功能框图可以大体分为7部分，下面一一讲解：

电压输入范围

    ADC所能测量的电压范围就是VREF- ≤ VIN ≤ VREF+，把 VSSA 和 VREF-接地，把 VREF+和 VDDA 接 3V3，得到ADC 的输入电压范围为：0~3.3V。

输入通道

    ADC的信号输入就是通过通道来实现的，信号通过通道输入到单片机中，单片机经过转换后，将模拟信号输出为数字信号。STM32中的ADC有着18个通道，其中外部的16个通道已经在框图中标出，如下：

    这16个通道对应着不同的IO口，此外ADC1/2/3 还有内部通道：ADC1 的通道 16 连接到了芯片内部的温度传感器， Vrefint 连接到了通道 17。ADC2 的模拟通道 16 和 17 连接到了内部的 VSS。

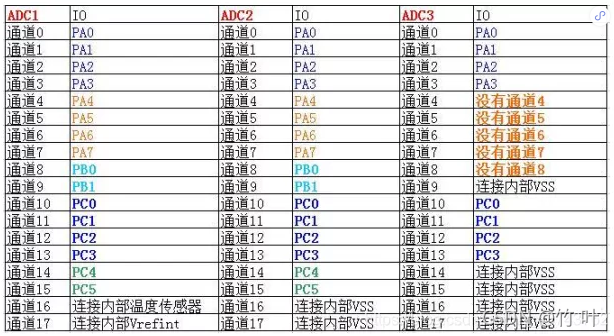

    ADC的全部通道如下图所示：



外部的16个通道在转换时又分为规则通道和注入通道，其中规则通道最多有16路，注入通道最多有4路（注入通道貌似使用不多），下面简单介绍一下两种通道：

    规则通道顾名思义就是，最平常的通道、也是最常用的通道，平时的ADC转换都是用规则通道实现的。

    注入通道是相对于规则通道的，注入通道可以在规则通道转换时，强行插入转换，相当于一个“中断通道”吧。当有注入通道需要转换时，规则通道的转换会停止，优先执行注入通道的转换，当注入通道的转换执行完毕后，再回到之前规则通道进行转换。

转换顺序

    知道了ADC的转换通道后，如果ADC只使用一个通道来转换，那就很简单，但如果是使用多个通道进行转换就涉及到一个先后顺序了，毕竟规则转换通道只有一个数据寄存器。多个通道的使用顺序分为俩种情况：规则通道的转换顺序和注入通道的转换顺序。

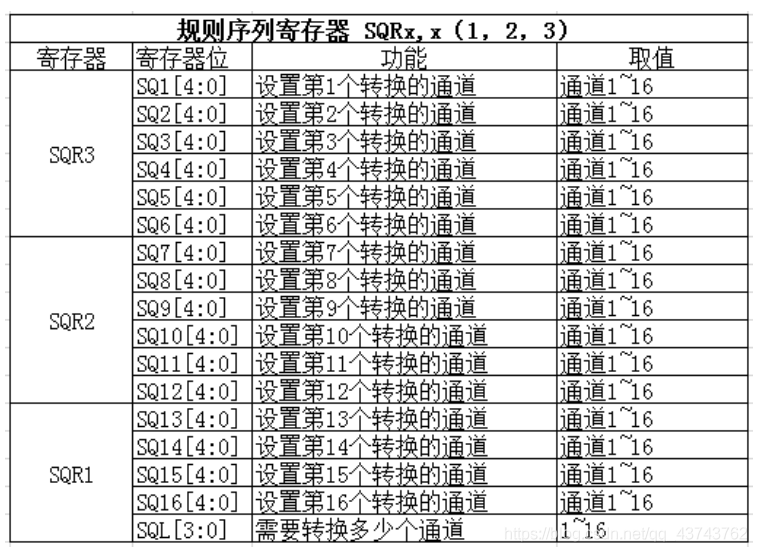

    规则通道中的转换顺序由三个寄存器控制：SQR1、SQR2、SQR3，它们都是32位寄存器。SQR寄存器控制着转换通道的数目和转换顺序，只要在对应的寄存器位SQx中写入相应的通道，这个通道就是第x个转换。具体的对应关系如下：

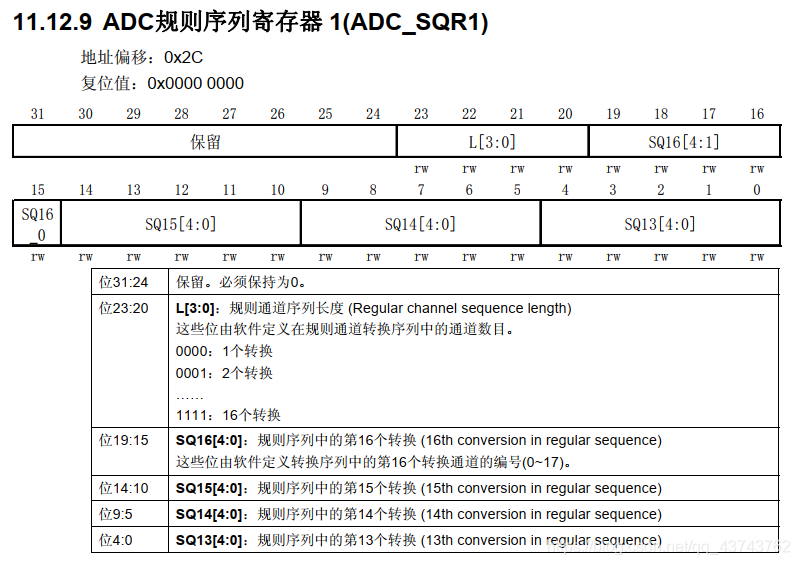

    通过SQR1寄存器就能了解其转换顺序在寄存器上的实现了：

    和规则通道转换顺序的控制一样，注入通道的转换也是通过注入寄存器来控制，只不过只有一个JSQR寄存器来控制，控制关系如下：

    需要注意的是，只有当JL=4的时候，注入通道的转换顺序才会按照JSQ1、JSQ2、JSQ3、JSQ4的顺序执行。当JL<4时，注入通道的转换顺序恰恰相反，也就是执行顺序为：JSQ4、JSQ3、JSQ2、JSQ1。

    配置转换顺序的函数如下代码所示：

/**  * @brief  Configures for the selected ADC regular channel its corresponding  *         rank in the sequencer and its sample time.  * @param  ADCx: where x can be 1, 2 or 3 to select the ADC peripheral.  * @param  ADC_Channel: the ADC channel to configure.   *   This parameter can be one of the following values:  *     @arg ADC_Channel_0: ADC Channel0 selected  *     @arg ADC_Channel_1: ADC Channel1 selected  *     @arg ADC_Channel_2: ADC Channel2 selected  *     @arg ADC_Channel_3: ADC Channel3 selected  *     @arg ADC_Channel_4
