【STM32】定时器PWM模式详解

PWM模式：
PWM模式1，向上计数时，PWM信号从有效电平变为无效电平
PWM模式2，向上计数时，PWM信号从无效电平变为有效电平

PWM极性：
极性为高时，高电平为有效电平，低电平为无效电平
极性为低时，低电平为有效电平，高电平为无效电平

中心对齐模式（先向上再向下计数）：
1：仅在向下计数时产生比较中断
2：仅在向上计数时产生比较中断
3：向下和向上计数均产生比较中断
中心对齐模式PWM频率是普通模式的一半，会产生上溢和下溢两个update事件，均可触发更新中断。

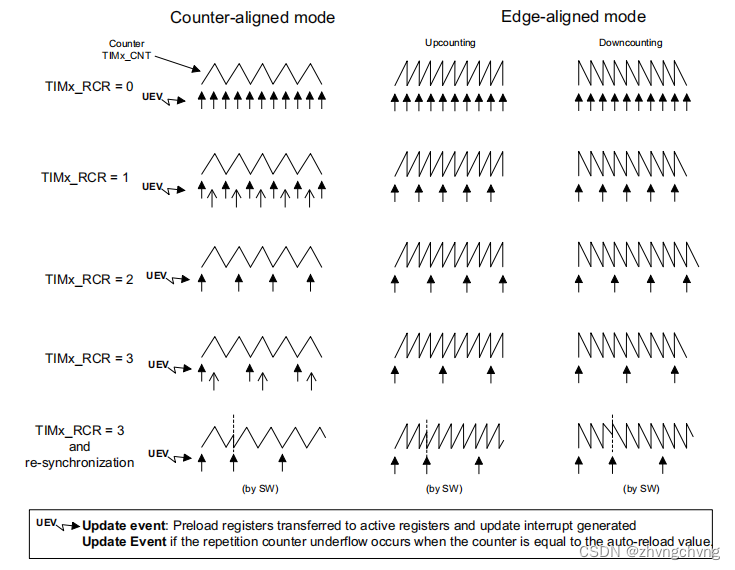

设定RCR的值，可以使计数器累积多少次再产生中断。比如设定RCR为1，则中心对齐模式会经过一次上溢和一次下溢才产生中断。

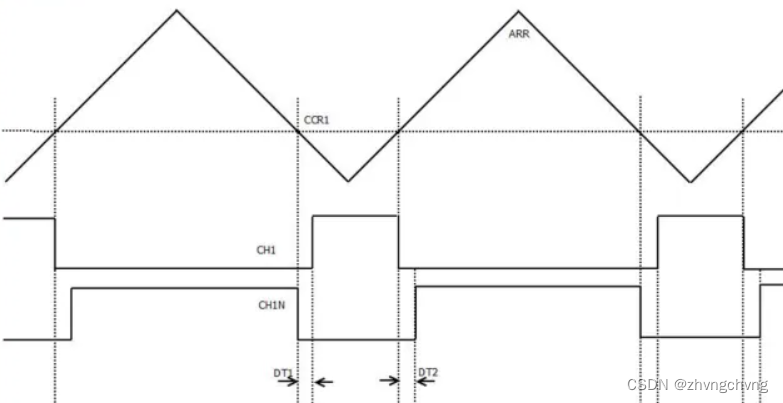

SVPWM驱动无刷电机时，采用中心对齐的PWM模式能够取得好的驱动效果。默认采用中心对齐模式1即可。由于中心对齐模式先向上计数再向下计数，在极性为高的情况下，采用PWM模式1会得到中间低电平、两边高电平的调制波形，如图所示。而我们期望SVPWM的波形为中间高电平、两边低电平，因此需要选择PWM模式2。

在极性为高的PWM模式2下，设置高电平占空如下

__HAL_TIM_SET_COMPARE(&htim1, TIM_CHANNEL_1, (1-duty_a)*TIM1_COUNT);

其中，duty_a是高电平的占空比。
将RCR设为1，这样我们能够在每个PWM周期结束时（即计数器向下溢出时）触发一次更新中断，执行相应的任务。
当然也可以不设置RCR，而是在中断中读取计数器的count值的大小来判断此次更新中断为上溢还是下溢。

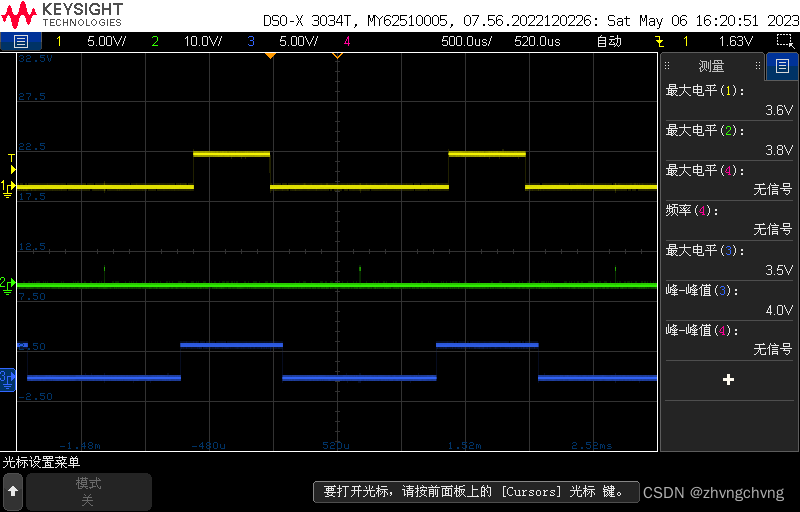

上图显示了两个通道的PWM输出，并且在更新中断里翻转GPIO来表示更新中断触发。使用基本定时器函数HAL_TIM_Base_Start_IT(&htim1)来开启更新中断。

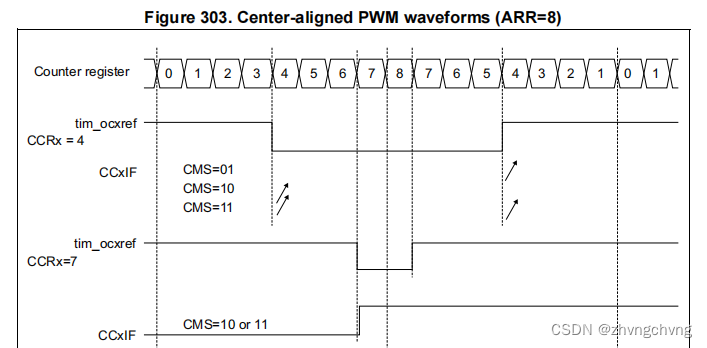

值得注意的是，使用中心对齐模式在配置计数值时，ARR的值并不需要-1。按照官方手册的描述，若设定ARR=8，则计数值0到7为向上计数，计数值8到1为向下计数，无论向上还是向下计数都是8个计数周期。
