【维修一个65W的氮化镓快充头，摔地上就没输出了，看下怎么回事】：https://www.bilibili.com/video/BV1vG411Q7MDvd_source=3cc3c07b09206097d0d8b0aefdf07958

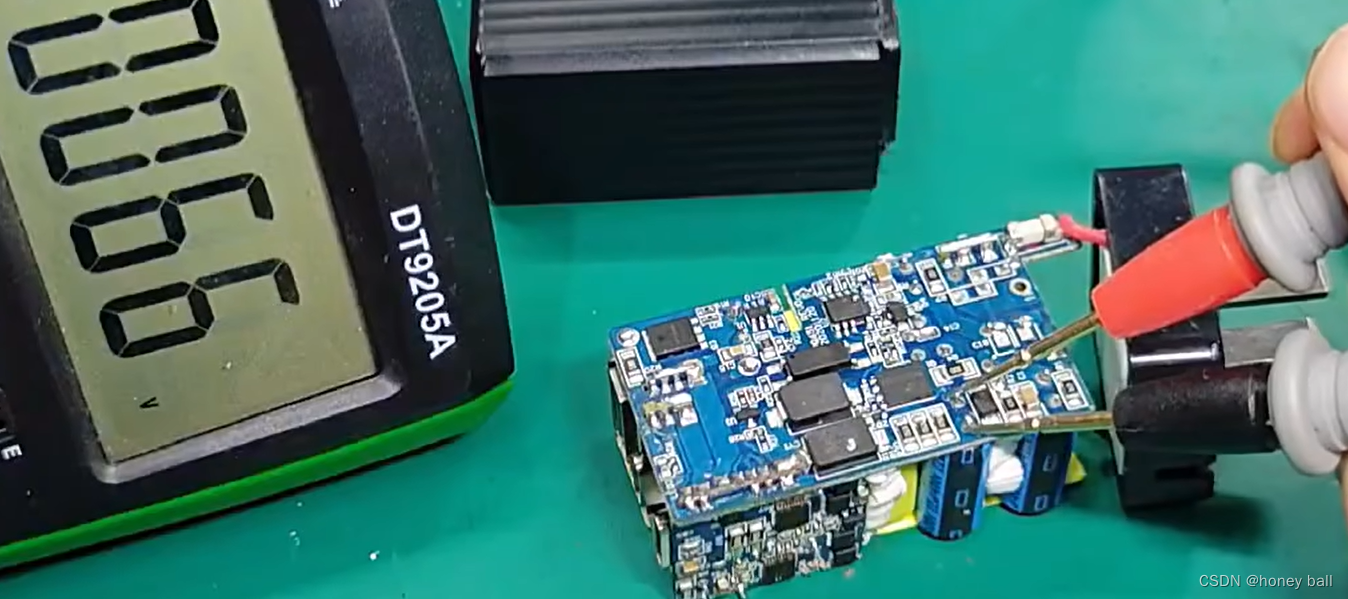

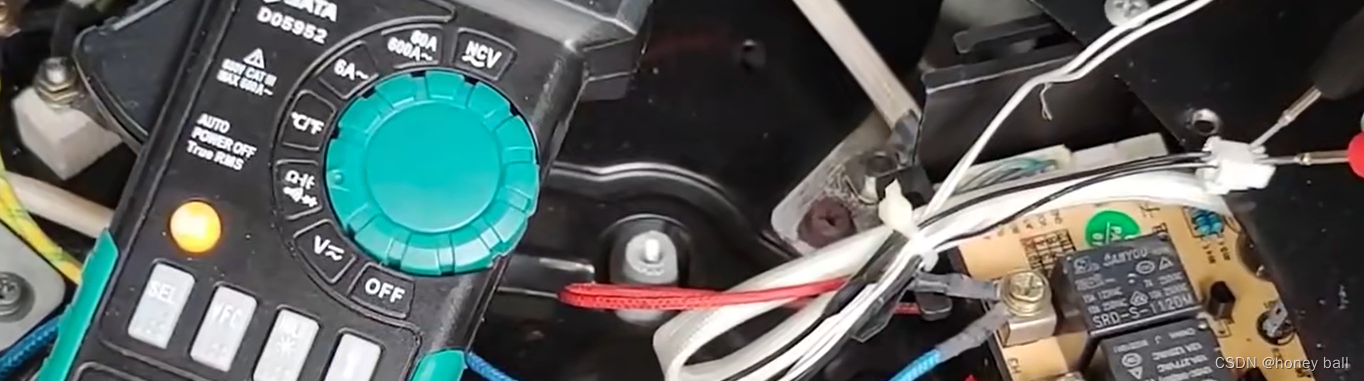

对于某些电器，维修之前需要先测量主滤波电容上面有没有存电，有存电的话维修过程中会有可能触电，如果有电的话需要先给其放电：

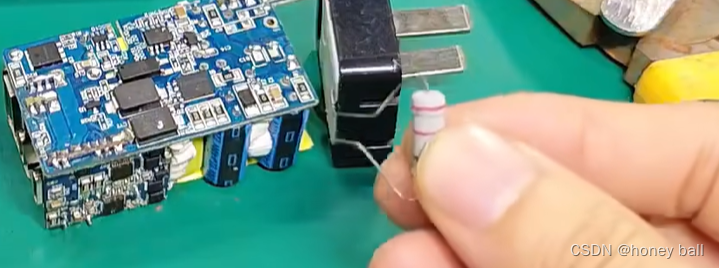

用一颗电阻给其放电：

氮化镓充电器是因为初级MOS的材料是氮化镓，以此取名氮化镓：（普通MOS为硅和锗）

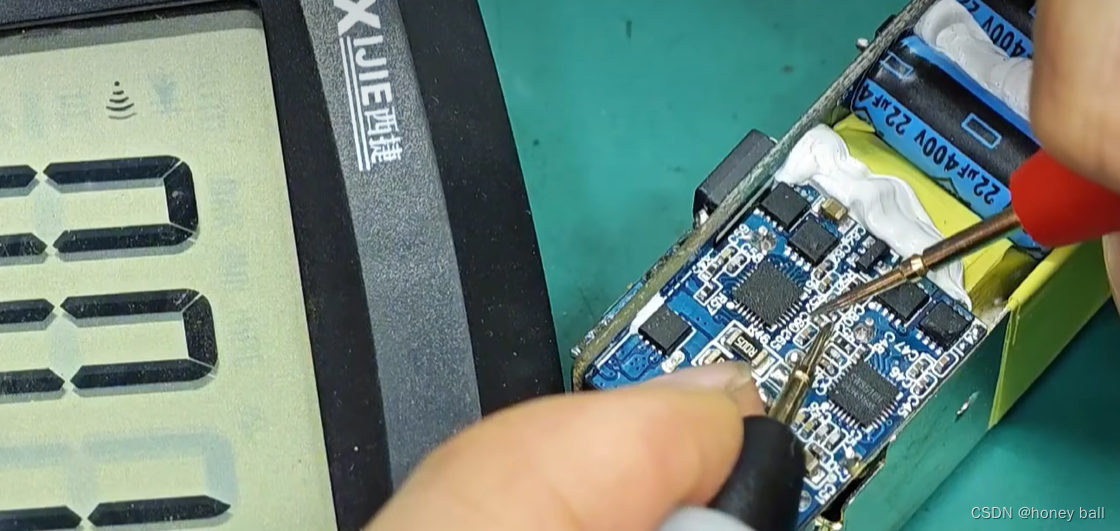

见到下图这样的密集排列，最简单的方法是先看滤波电容有没有短路，每个电容都量一边：

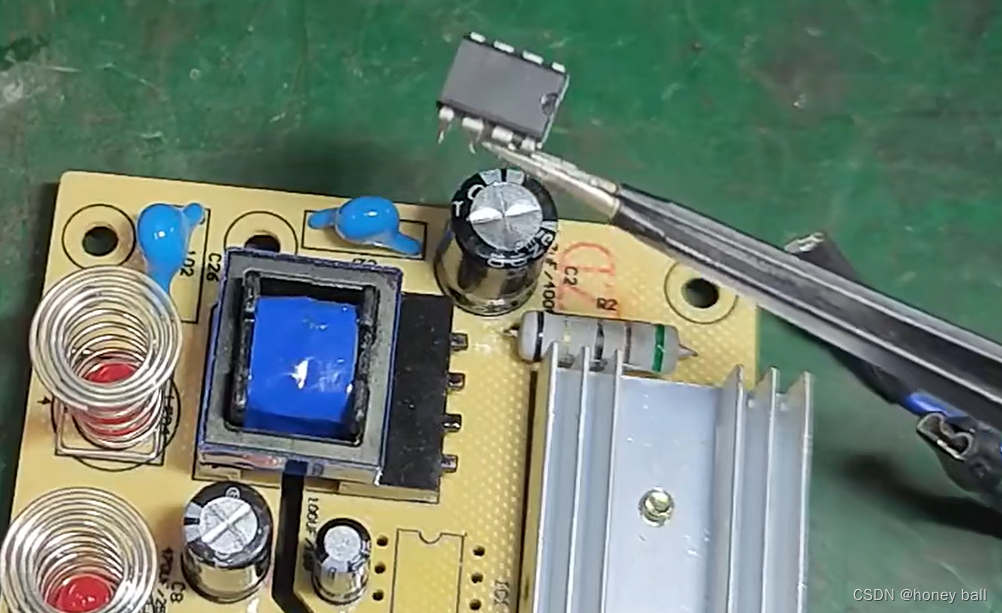

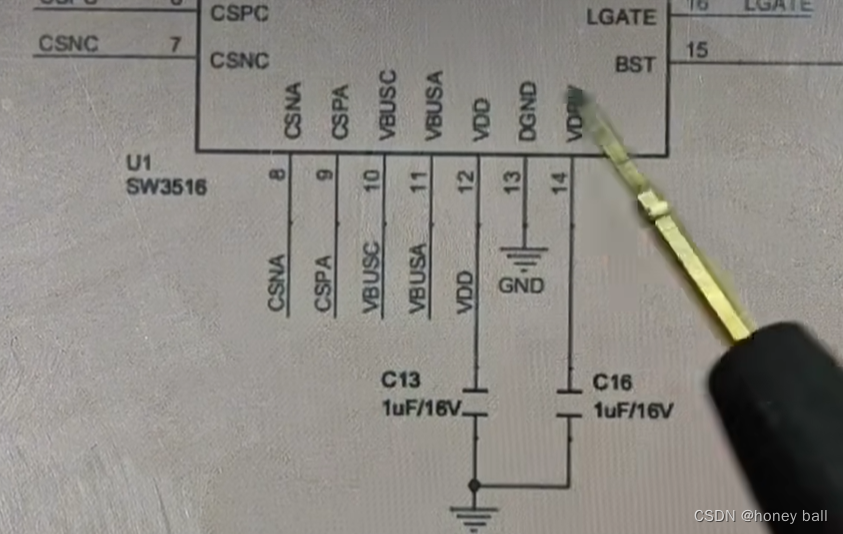

找到短路电容旁边的芯片，看原理图测量VCC和GND看是否短路：

【电饭锅不能煮饭，显示E4通病，只需接条线就能修好】：https://www.bilibili.com/video/BV1C8411k7ap?vd_source=3cc3c07b09206097d0d8b0aefdf07958

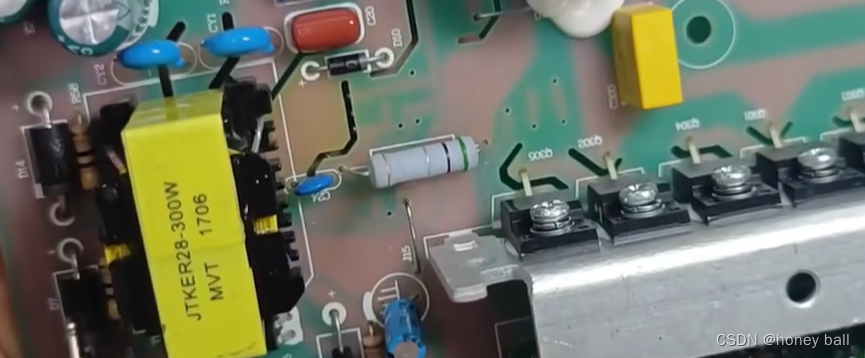

AC--DC电路板重点关照整流二极管，这个容易坏：

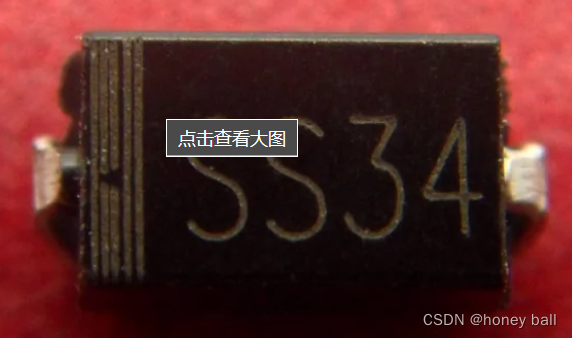

整流二极管带横线的是负极：

可以通过插头两端测量负载的电阻值来判断末端负载好坏，阻值为0说明负载有问题：

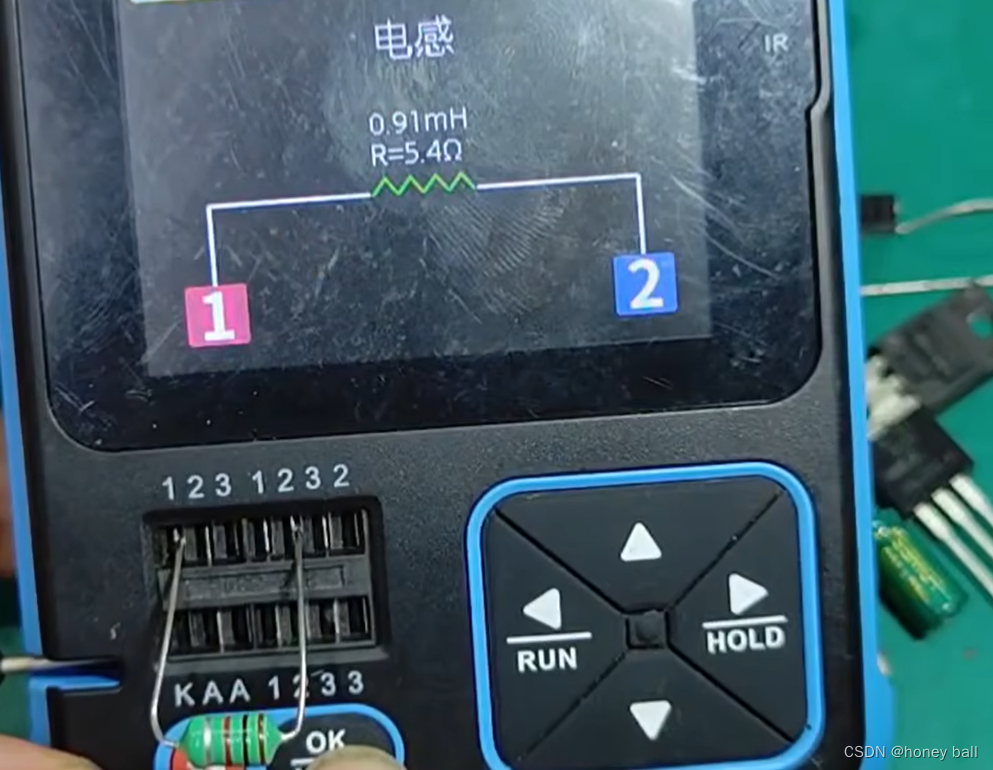

有些长得像电阻的其实是电感：

///

【液晶电视开关电源无输出维修，换了一个芯片跟二极管就好了】：https://www.bilibili.com/video/BV14j411C7w6?vd_source=3cc3c07b09206097d0d8b0aefdf07958

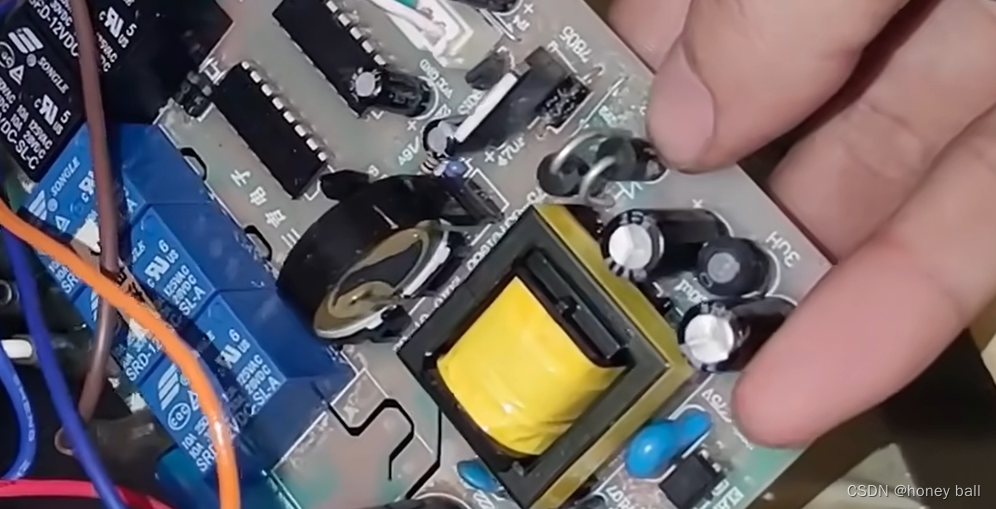

整流二极管损坏大概率是由前级的MOS或者电源芯片损坏：

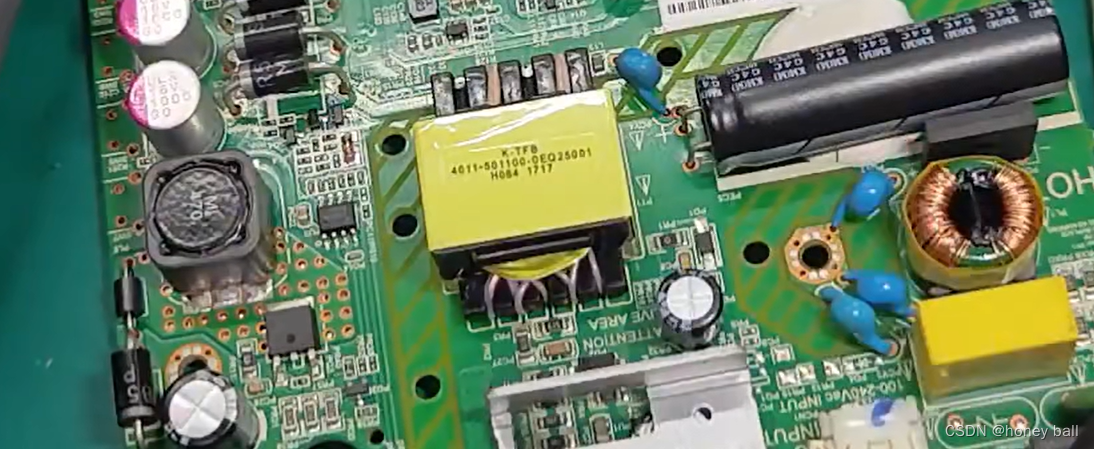

给电路板断电之后正常情况下初级滤波电容应该会很快放电，断电后对初级电容测量一段时间发现电容无法放电一直维持在330V左右，说明初级电源芯片大概率损坏：

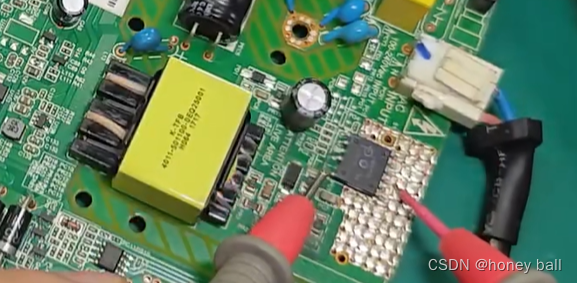

查阅电源芯片的数据手册可知芯片内部集成有MOS管，测量MOS的源极和漏极正常情况下应该有0.5V左右的压降为正常：

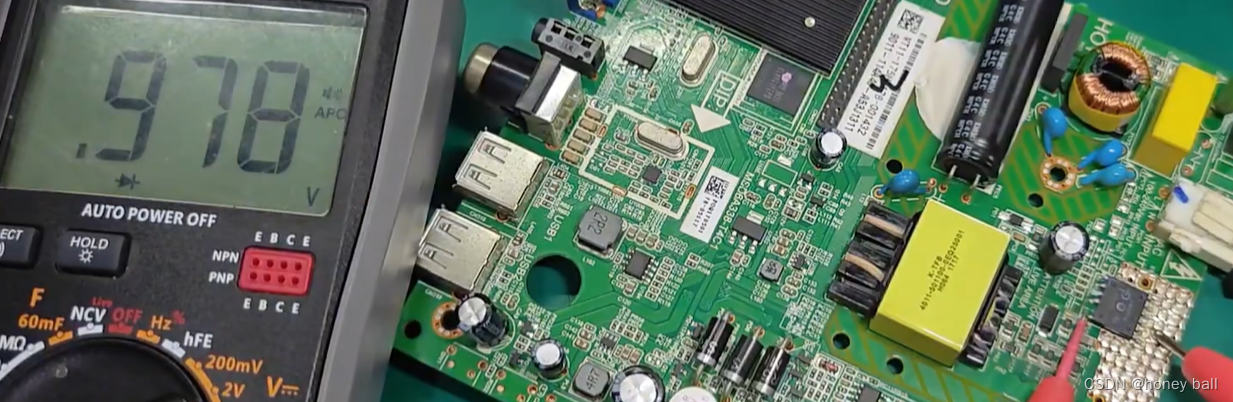

二极管档位测量出0.9V左右的压降，说明MOS已经损坏：

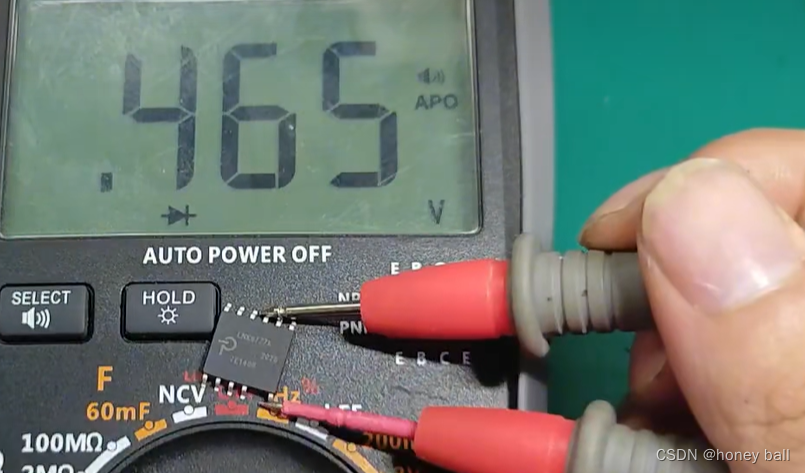

MOS测量源极和漏极反相测量没有反应，正向测量有0.5V的压降，为正常：

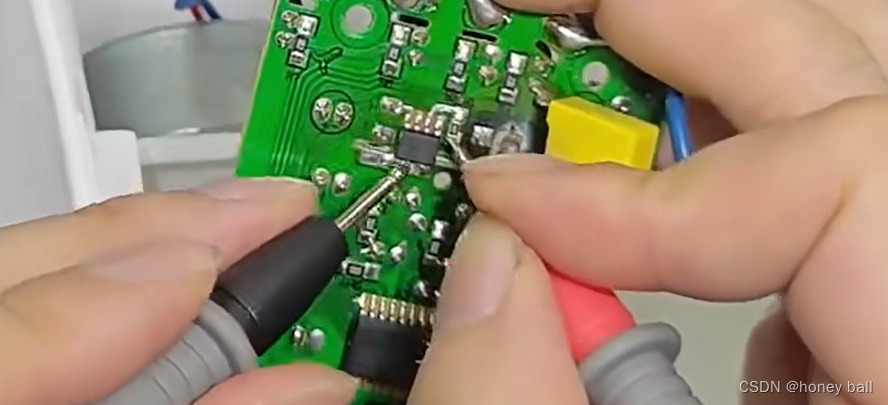

对于IC芯片用蜂鸣档位一端接引脚的GND，另一段划过其余每个引脚，若有蜂鸣说明短路损坏：

///

【开关电源无输出，电源芯片跟MOS管都烧了，看师傅如何维修】：https://www.bilibili.com/video/BV1Pu4y1d7C8?vd_source=3cc3c07b09206097d0d8b0aefdf07958

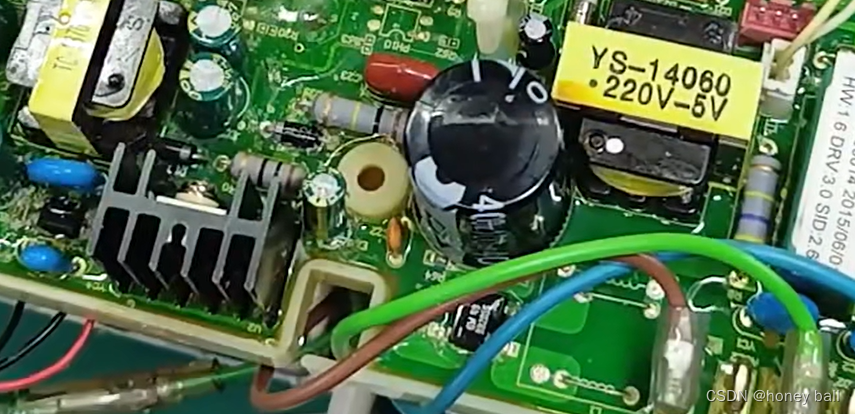

空载正常，一带负载就会炸或者关机，可能是闭环的电流采样电阻过大：

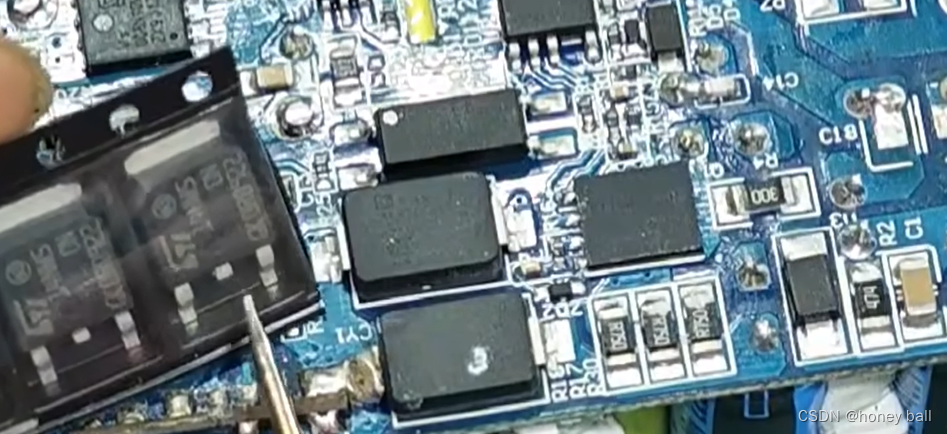

如果发现芯片短路，拆下芯片之后，在此测量芯片的滤波电容查看是否还短路，若没有短路则说明只有这个电源芯片损坏，若还有短路则说明其他地方也有问题：

///

【茶吧机不通电，电源芯片型号被打磨，看下师傅如何解决】https://www.bilibili.com/video/BV1oY411e76Zvd_source=3cc3c07b09206097d0d8b0aefdf07958

这个需要多读芯片的数据手册，阅读常用功能的引脚的命名规范。

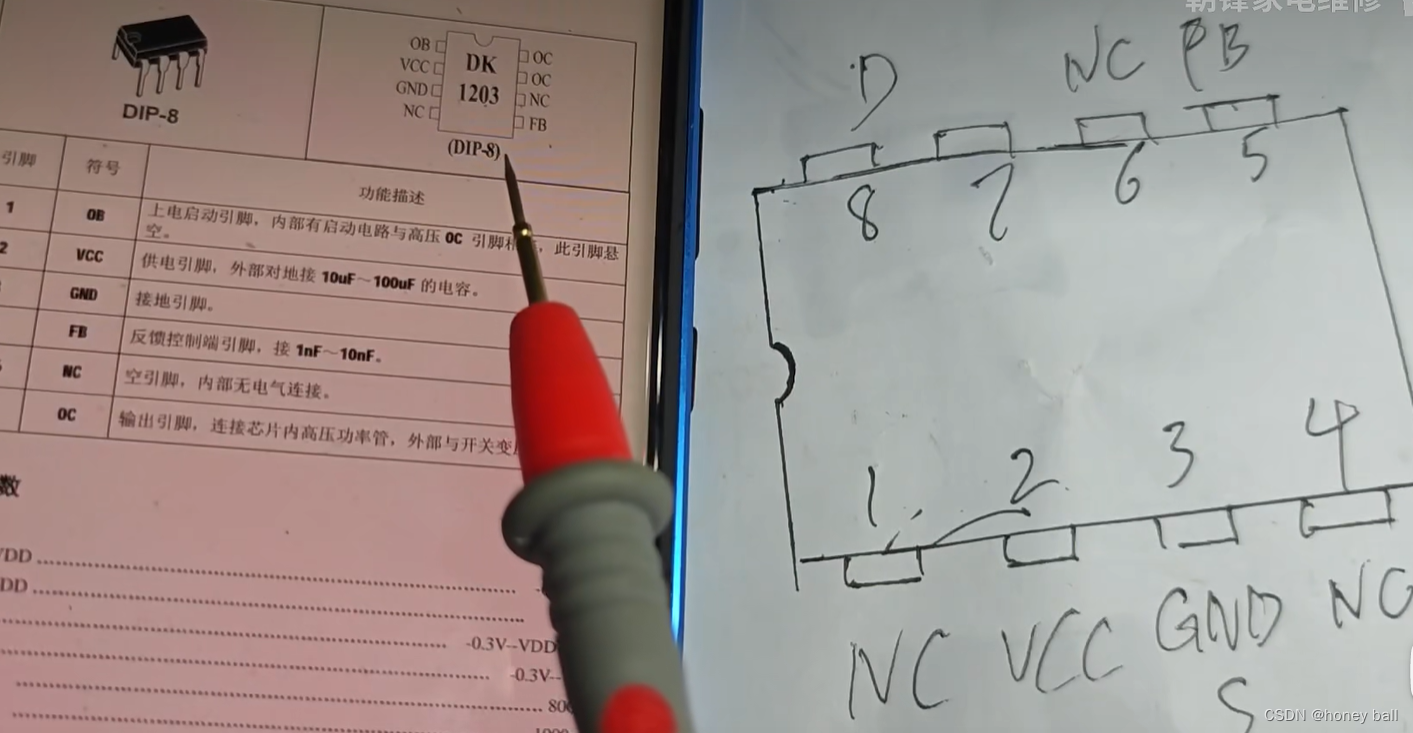

1脚空着没接，则是NC,2脚接滤波电容的正极，之后接到电源正极，说明是VCC；3脚接到滤波电源的负极，并且和其他地蜂鸣响导通，说明是GND;4脚空着为NC；5脚接到光耦上去，大概率为反馈引脚，为PB;

【维修一个智能马桶电源，看到电容鼓包以为能捡漏，原来没这么简单】：https://www.bilibili.com/video/BV1fh411F7Me?vd_source=3cc3c07b09206097d0d8b0aefdf07958

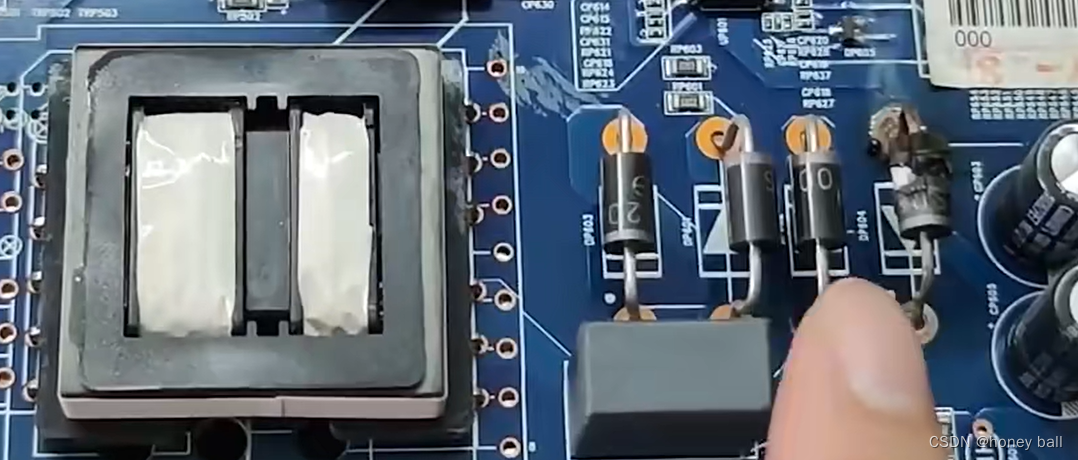

万用表的二极管档位去测量，若两次都有导通说明二极管肯定损坏；但是也不一定是所测的二极管损坏，有可能是其旁边的二极管或者其他器件短路，如下图二极管左侧仍有一个二极管短路，导致换完右侧二极管仍然短路；（两个二极管并联，任何一个短路肯定用不了）

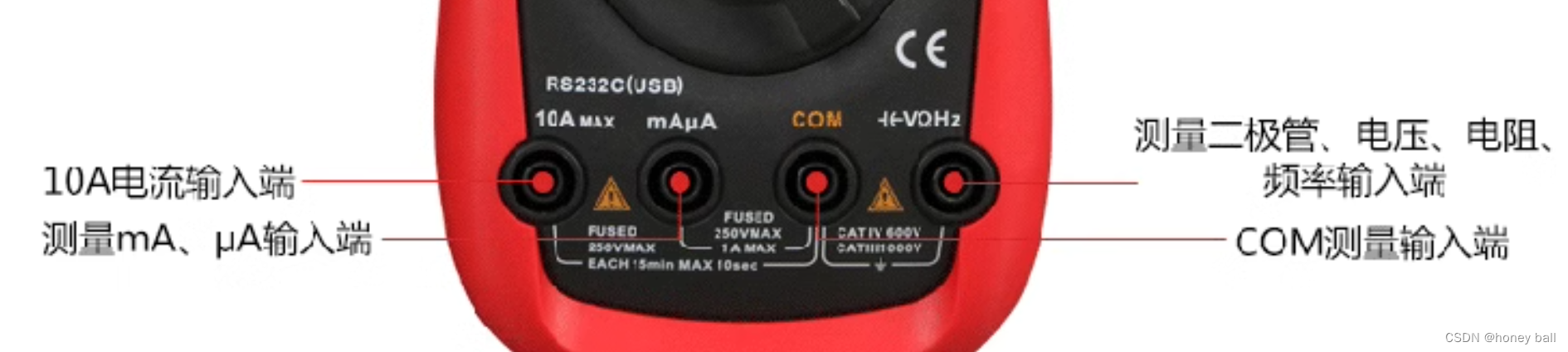

优利德UT61B+高精度数字万用表:

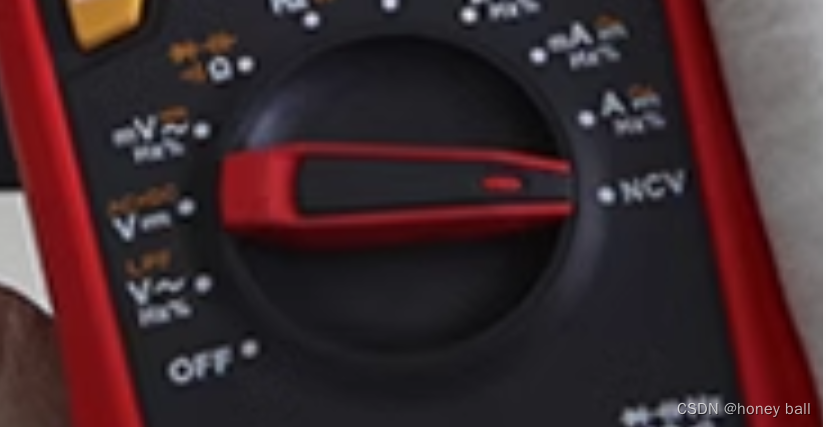

数字万用表上的HZ档用来做什么？ HZ档是用来测量被测电压信号的频率，表笔不用分，因为交流信号不分正负，脉冲信号也属于交流信号，只要注意输入电压不要超过表笔输入的极限

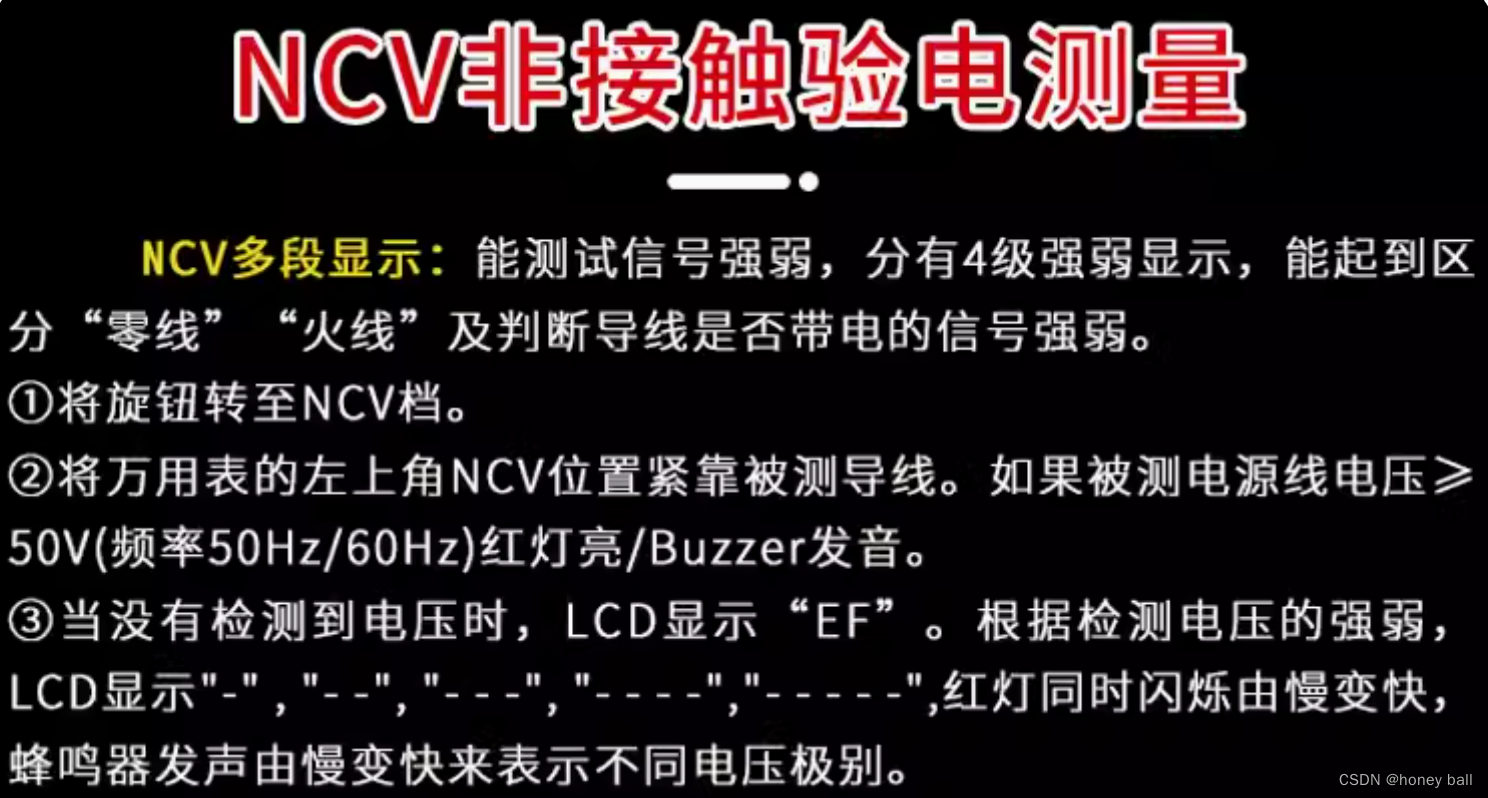

NCV技术通过感应电磁场的变化来检测电压，可以快速地响应电路中的电压变化。

无需与电路直接接触，可以避免因接触而产生的误差和危险。
