伺服系统三环的PID控制原理

伺服系统的三环PID控制是一种广泛应用于高精度运动控制场合的经典控制策略。它将位置环、速度环和电流环（或力矩环）分层设计，并在各个环中分别使用PID控制来优化性能，从而实现对伺服系统的精确控制。

---

1. 三环控制结构

(1) 三环结构分层

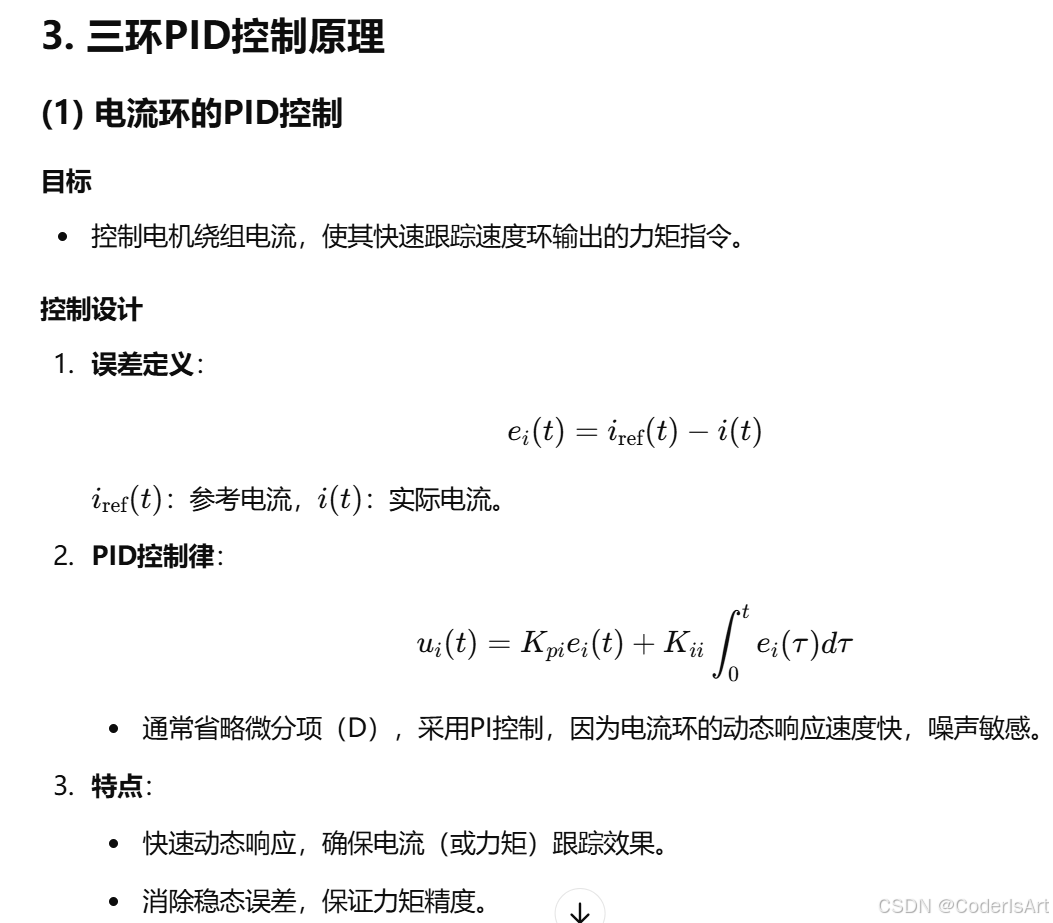

1. 电流环（内环）

   • 控制目标：控制电机电流（力矩），提供精确的驱动力。
   • 动态特性：最快响应，典型周期在微秒级。
   • 常用控制：PI控制，简单且能消除稳态误差。

2. 速度环（中环）

   • 控制目标：调节电机转速，使速度跟踪速度指令信号。
   • 动态特性：响应速度适中，控制周期通常为毫秒级。
   • 常用控制：PID或PI控制。

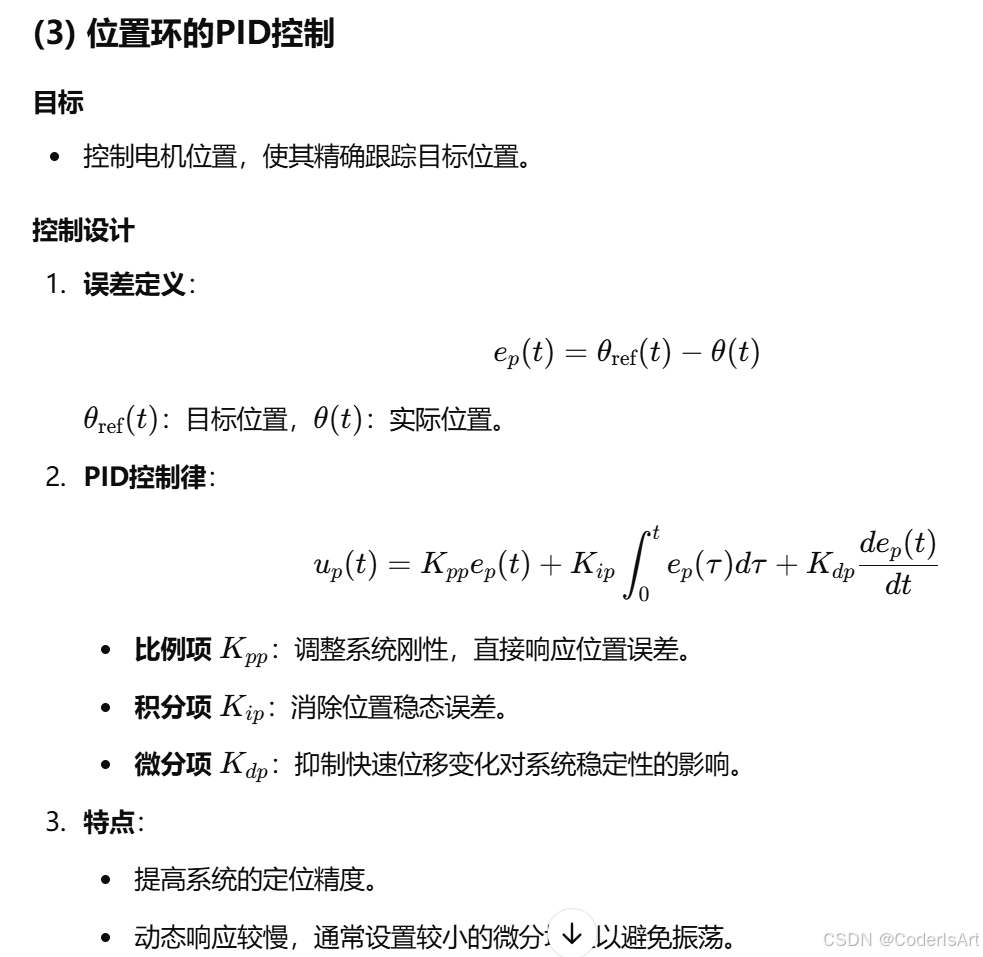

3. 位置环（外环）

   • 控制目标：调节电机角位移或位置，使位置指令得到准确跟踪。
   • 动态特性：最慢响应，控制周期在毫秒至百毫秒级。
   • 常用控制：PID控制。

(2) 时间尺度分离

• 电流环：用于控制电流，提供驱动力，时间尺度最小。
• 速度环：用以控制转速，负责动态性能，时间尺度居中。
• 位置环：跟踪目标位置指令，确保最终精度，时间尺度最大。

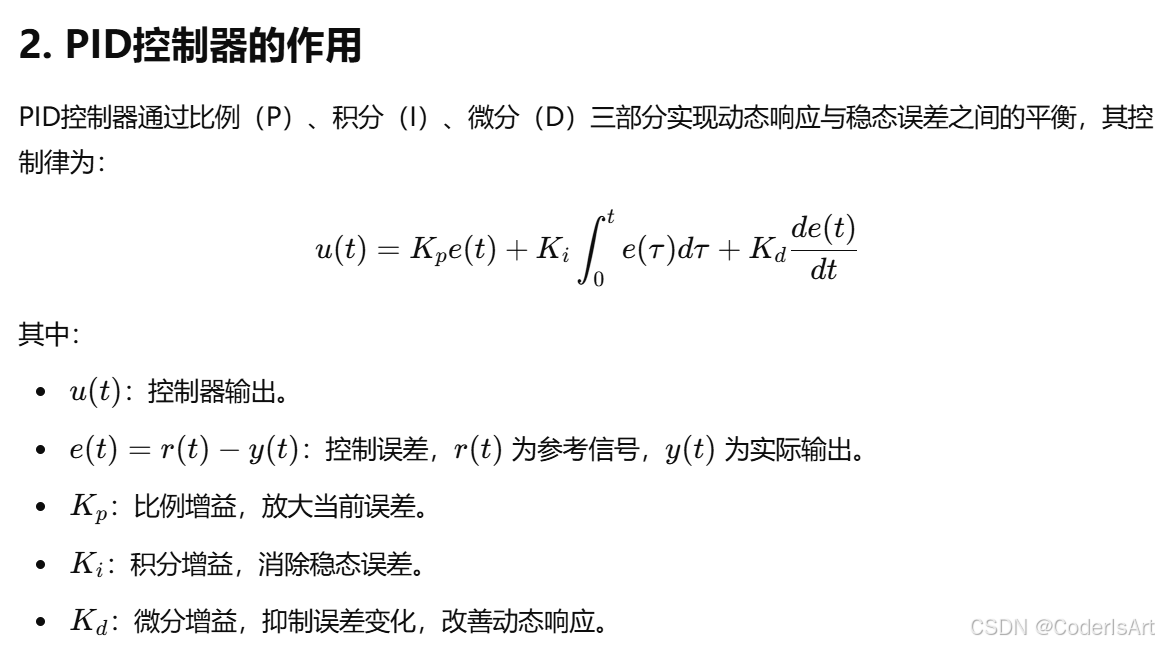

4. PID控制的优化与参数整定

(1) 参数整定方法

1. Ziegler-Nichols方法：通过实验调试临界比例增益和振荡周期，计算初始参数值。
2. 工程经验法：根据系统响应特点手动调整参数。
3. 频域法：通过频率特性确定参数，优化系统性能。
4. 优化算法：采用粒子群优化、遗传算法等智能优化方法自动调整参数。

---

5. 三环PID控制的优缺点

优点

1. 分层控制：电流环、速度环和位置环按时间尺度分层，易于分析和调试。
2. 高精度控制：位置环的PID控制消除稳态误差，速度环和电流环优化动态性能。
3. 鲁棒性强：对外界干扰和系统参数变化有一定的适应能力。

缺点

1. 参数整定复杂：每一环的PID参数需独立调试，交互影响较大。
2. 响应滞后问题：位置环动态响应较慢，可能影响系统快速性能。
3. 适应性有限：对强非线性系统性能可能不足。

---

6. 应用实例

(1) 机器人伺服系统

• 位置环：保证机械臂末端精准定位。
• 速度环：优化关节运动速度的动态跟踪。
• 电流环：提供平稳的驱动力输出。

(2) CNC机床伺服系统

• 位置环：确保加工路径精度。
• 速度环：控制刀具的平稳进给速度。
• 电流环：对抗负载变化。

---

7. 总结

三环PID控制通过逐层递归控制实现了位置、速度和力矩的精确控制。其位置环保证精度，速度环优化动态性能，电流环提供快速响应。适当设计和优化各环的PID参数是实现高性能伺服控制系统的关键。
