Benewake(北醒) TF-LC02 (TTL) 雷达不使用TTL转USB转接板在Arduino Uno上的运用

前言

本例程仅用作参考

Benewake(北醒) TF-LC02产品简要说明

性能参数
产品图片及尺寸

Arduino开发板介绍

参考链接：常用Arduino板介绍

Benewake(北醒) TF-LC02 接口及通讯协议说明

接口定义

串口协议说明

通讯协议说明

功能码说明

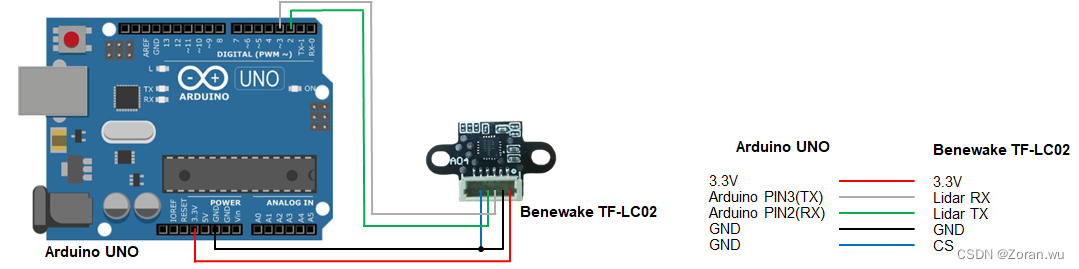

接线示意图

注：线路颜色仅供参考，具体参照实际线路颜色定义

例程说明

配置软硬串口

• 引入软串口连接雷达，用硬串口来打印雷达收到并处理后的数据

#include <SoftwareSerial.h>        //软串口头文件
int ledPin = 13; // 设置LED的引脚
SoftwareSerial Port_Debug(2, 3);   //定义软件口名称和PIN2为RX PIN3为TX
void setup() {
/********************************
-  TOF串口协议：TTL
-  波特率：115200
-  数据位：8
-  停止位：1
-  奇偶校验：无
-  流控：无
**************************************/
 Serial.begin(115200);       //通过硬件串口来获取实时性要求比较高的雷达数据，软串口容易出现掉帧的情况
 Port_Debug.begin(115200);
 pinMode(ledPin, OUTPUT); // 将LED引脚设置为输出模式
}

定义获取TOF数据的结构

• 设置获取距离的指令

u8 cmd[5] = {0x55, 0xAA, 0x81, 0x00, 0xFA};  //获取距离指令
typedef struct {
 int distance;
 u8 ErrorCode; //TOF错误码请参考使用说明书
 boolean receiveComplete;
} TF;
TF Lidar = {0,0,false};

获取雷达距离数据的协议解析

/***************************************
 -  通讯协议：
 -  2 byte : 帧头 0x55 0xAA
 -  1 byte : 功能码 (详细参考使用说明) 例：0x81 获取距离值 单位:mm
 -  1 byte : 后面参数的长度
 -  N byte : 设定参数
 -  1 byte : 帧尾 0xFA
 -  ***************************************
 -  例：获取距离值
 -  Arduino 发送：55 AA 81 00 FA
 -  TOF模组回复 ： 55 AA 81 03 01 55 00 FA
 **************************************/
void getLidarData(TF* lidar) {
  static char i = 0;
  static int rx[8];
  while (Port_Debug.available())
  {
    rx[i] = Port_Debug.read();
    if (rx[0] != 0x55)
    {
      i = 0;
    } else if (i == 1 && rx[1] != 0xAA)
    {
      i = 0;
    } else if (i == 7)
    {
      i = 0;
      if (rx[7] == 0xFA)
      {
        lidar->distance = rx[5] + rx[4] * 256;
        lidar->ErrorCode  = rx[6];
        lidar->receiveComplete = true;
      }
    } else
    {
      i++;
    }
  }
}

通过主循环发送获取距离指令，并打印结果（可根据需求打印结果）

• 当雷达测距距离小于50cm时，LED灯灭；当大于50cm时，LED灯亮

void loop() {
  getLidarData(&Lidar);
  if (!Lidar.receiveComplete)
  {
    Port_Debug.write(cmd, 5);
  } else
  {
    Port_Print_Ascii(&Lidar);          // Ascii 打印输出结果

    if(Lidar.distance < 500)
    {
      digitalWrite(ledPin, HIGH); // 将LED引脚设置为高电平，LED亮起来
    }
    else if(Lidar.distance > 500)
    {
      digitalWrite(ledPin, LOW); // 将LED引脚设置为低电平，LED熄灭
    }
    //Port_Print_Benewake_9Byte(&Lidar);   // 北醒通用9Byte打印
    Lidar.receiveComplete = false;
    delay(33);                       //延时33ms,雷达探测速率最快33ms
  }
}

打印通用Ascii 码结果

void Port_Print_Ascii(TF* lidar)
{
  Serial.print("Dist = ");
  Serial.println(lidar->distance);
  if(lidar->ErrorCode)
  {
    Serial.print("ErrorCode = ");
    Serial.println(lidar->ErrorCode,HEX);
  }
}

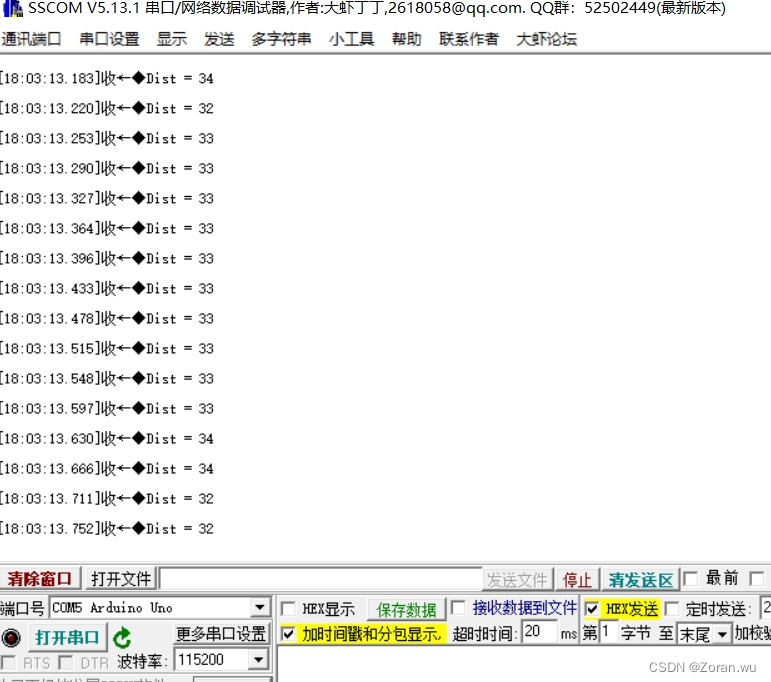

串口助手显示

完整例程分析

#include <SoftwareSerial.h>        //软串口头文件

int ledPin = 13; // 设置LED的引脚
SoftwareSerial Port_Debug(2, 3);   //定义软件口名称和PIN2为RX PIN3为TX

u8 cmd[5] = {0x55, 0xAA, 0x81, 0x00, 0xFA};  //获取距离指令

typedef struct {
  int distance;
  u8 ErrorCode; //TOF错误码请参考使用说明书
  boolean receiveComplete;
} TF;
TF Lidar = {0,0,false};

void getLidarData(TF* lidar) {
  static char i = 0;
  static int rx[8];
  while (Port_Debug.available())
  {
    rx[i] = Port_Debug.read();
    if (rx[0] != 0x55)
    {
      i = 0;
    } else if (i == 1 && rx[1] != 0xAA)
    {
      i = 0;
    } else if (i == 7)
    {
      i = 0;
      if (rx[7] == 0xFA)
      {
        lidar->distance = rx[5] + rx[4] * 256;
        lidar->ErrorCode  = rx[6];
        lidar->receiveComplete = true;
      }
    } else
    {
      i++;
    }
  }
}

void setup() {
  Serial.begin(115200);       //通过硬件串口来获取实时性要求比较高的雷达数据，软串口容易出现掉帧的情况
  Port_Debug.begin(115200);
  pinMode(ledPin, OUTPUT); // 将LED引脚设置为输出模式
}

void loop() {
  getLidarData(&Lidar);
  if (!Lidar.receiveComplete)
  {
    Port_Debug.write(cmd, 5);
    delay(33);
  } else
  {
    Port_Print_Ascii(&Lidar);          // Ascii 打印输出结果

    if(Lidar.distance < 500)
    {
      digitalWrite(ledPin, HIGH); // 将LED引脚设置为高电平，LED亮起来
    }
    else if(Lidar.distance > 500)
    {
      digitalWrite(ledPin, LOW); // 将LED引脚设置为低电平，LED熄灭
    }

    //Port_Print_Benewake_9Byte(&Lidar);   // 北醒通用9Byte打印
    Lidar.receiveComplete = false;
    delay(33);                       //延时33ms,雷达探测速率最快33ms
  }
}
void Port_Print_Ascii(TF* lidar)
{
  Serial.print("Dist = ");
  Serial.println(lidar->distance);
  if(lidar->ErrorCode)
  {
    Serial.print("ErrorCode = ");
    Serial.println(lidar->ErrorCode,HEX);
  }
}



void Port_Print_Benewake_9Byte(TF* lidar)
{
  u8 i = 0;
  u8 CheckSum = 0;
  u8 B_9Byte[9];
  B_9Byte[0] = 0x59;
  B_9Byte[1] = 0x59;
  B_9Byte[2] = lidar->distance & 0xFF;
  B_9Byte[3] = lidar->distance >> 8;
  B_9Byte[4] = 0x00;
  B_9Byte[5] = 0x00;
  B_9Byte[6] = 0x00;
  B_9Byte[7] = 0x00;
  for(i=0;i<7;i++){
    CheckSum += B_9Byte[i];
  }
  B_9Byte[8] = CheckSum & 0xFF;
  Port_Debug.write(B_9Byte,9);
}

//void serialEvent() {
 // getLidarData(&Lidar);
//}
