SAR ADC工作原理

SAR ADC有着电路结构简单的优势，其中的模拟模块只有采样开关和比较器，其余均为数字模块。这不仅使设计变得简单，更是与数字CMOS工艺有着非常好的兼容性。其工作原理也是十分简单，即采用二进制搜索算法对输入信号进行转换。

1.SAR ADC电路结构

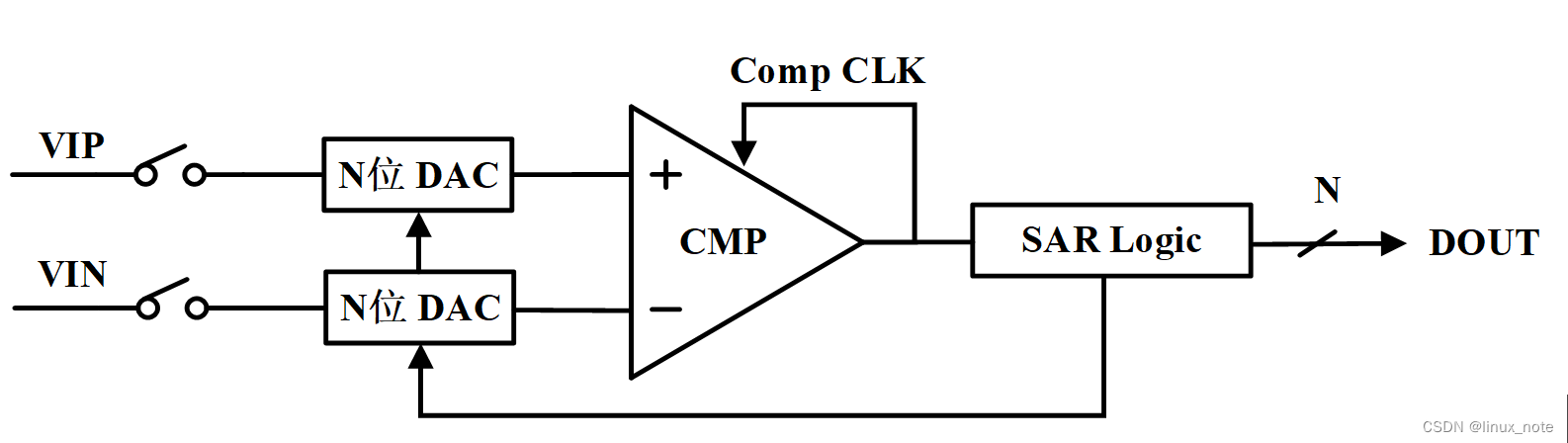

​ 图1是一个差分输入的SAR ADC基本结构，其中VIN、VIP为模拟输入。电路主要由采样保持电路、比较器（CMP）、DA转换网络（DAC）、和逐次逼近逻辑（SAR Logic）四个部分构成。其中，采样保持电路由采样开关和采样电容构成（通常采样电容由DAC电容阵列实现），用于将输入模拟信号采样到采样电容上，用于后续的转换；比较器用来比较输入信号与参考信号的大小，输出“0”或“1”一方面用于控制电容阵列的切换，同时存入寄存器等待得到N位数字码后同时输出；DA转换网络是一组二进制权重的电容阵列，由比较器输出控制切换电容上/下极板上的电压，使参考信号以二进制的方式逐次逼近输入信号，此时输出的二进制码即为当前模拟输入对应的数字输出；SAR Logic能够锁存比较器的输出并最终输出N位二进制码。SAR ADC的结构简单，硬件成本低，研究人员也会将其与其他结构相结合以得到更优的性能，例如Pipelined-SAR ADC、单通道采用SAR ADC的时域交织ADC等。

图1 SAR ADC基本结构

2.SAR ADC工作原理

​ SAR ADC以“二分法”为核
