控制器晶体管输出原理及区别

1、FX3S晶体管输出的漏型·源型

基本单元的晶体管输出中，包括漏型输出和源型输出的产品，这两者在回路上的差异如下：

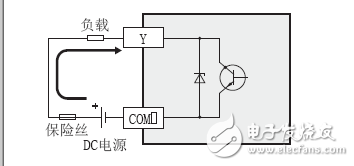

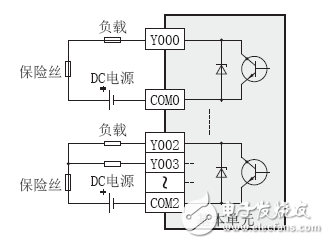

·漏型输出［-公共端］

负载电流流到输出（Y）端子，这样的输出称为漏型输出（NPN）。

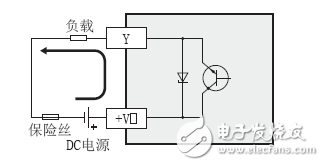

·源型输出［+公共端］

负载电流从输出（Y）端子流出，这样的输出称为漏型输出（PNP）。

2、晶体管输出的使用

1）、输出端子

晶体管输出型产品包括1点、4点公共端输出型的产品。

漏型输出：COM□（编号）端于连接负载电源的负极侧；COM□端子之间内部未连接。

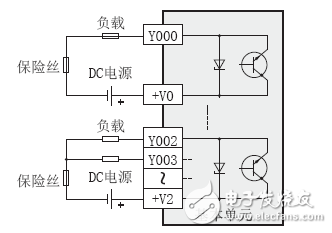

源型输出：+V□（编号）端子连接负载电源的正极侧；+V□端子之间内部未连接。

2）、外部电源

驱动负载用的电源为DC5~30V的平滑电源，请使用输出电流可以达到负载回路中连接的保险丝的额定电流2倍以上的电源。

3）、回路隔离

可编程控制器内部回路与输出晶体管之间采用光耦隔离，而且，各公共端部分之间也相互隔离。

4）、动作显示

驱动光祸时LED灯亮，输出晶体管为ON。

5）、响应时间

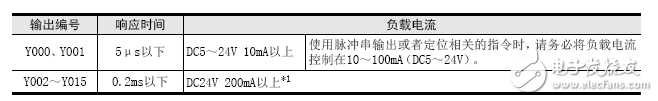

可编程控制器驱动（或是断开）光耦之后，到晶体管变ON（或是OFF）为止的时间如下表所示。

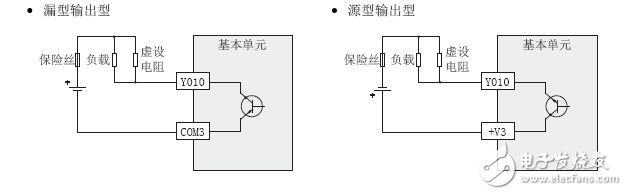

*1、在轻负载时晶体管的OFF时间变长，具备这样的特性。例如，当为DC24V40mA负载时的响应时间约为0.33ms。因此，当对响应性有要求时，且在负载较轻的情况下，请务必按照下图所示，虚设电阻，以增加负载电流。

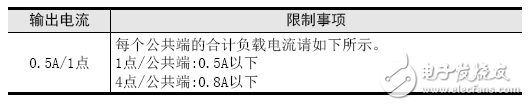

6）、输出电流

基木单元的最大电阻负载如下表所示。

输出晶体管的ON电压约为1.5V。因此，驱动半导体元器件等时，请注意使用元器件的输入电压特性。

7）、开路漏电流

输出触点断开时，没有漏电流。

FX3S外部接线示意图（FX3S外部接线图）：

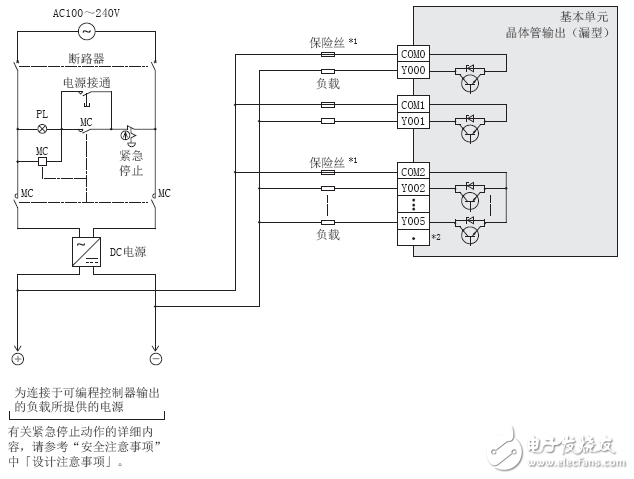

晶体管输出（漏型）

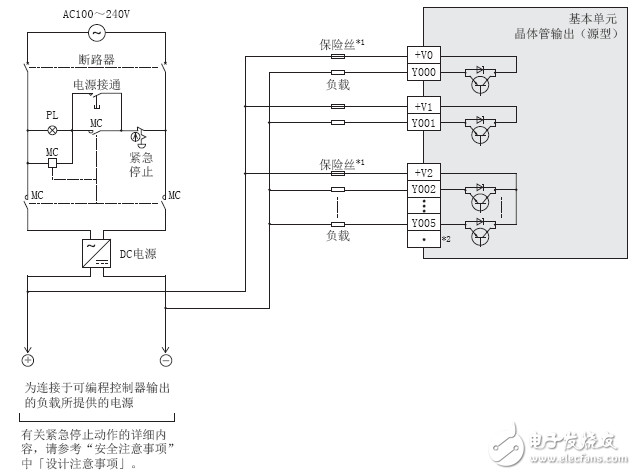

晶体管输出（源型）

*1、此可编程控制器的输出回路中未内置保险丝。为防止负载短路等原因造成输出元器件损坏、可编程控制器基板接线熔断，请为各负载设置合适的保险丝。

*2、［·］。端子为空端子。
