【Unity Shader实战】卡通风格的Shader（一）

写在前面

本系列其他文章：

• 卡通风格的Shader（二）

呜，其实很早就看到了这类Shader，实现方法很多，效果也有些许不一样。从这篇开始，陆续学习一下接触到的卡通类型Shader的编写。

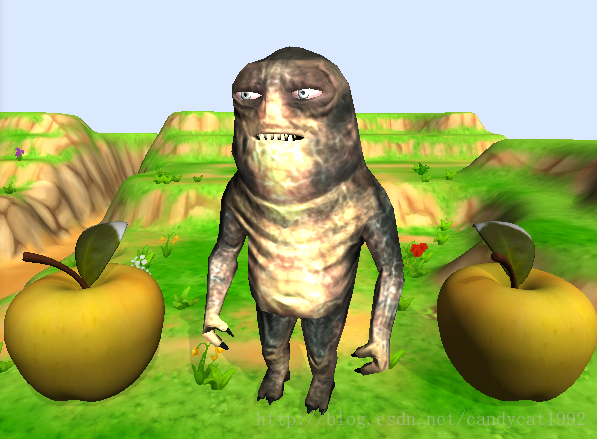

本篇的最后效果如下（只有怪物和苹果部分）：

本篇文章里指的卡通效果具有如下特点：

• 简化了模型中使用的颜色
• 简化光照，使模型具有明确的明暗区域
• 在模型边缘部分绘制轮廓（也就是描边）

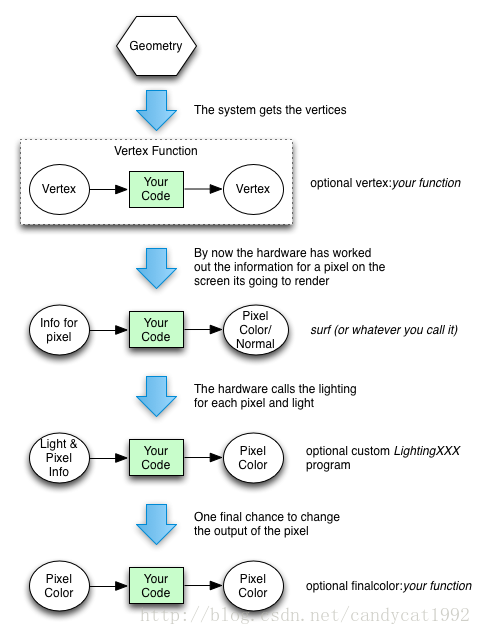

我们再来回顾一下Unity Surface Shader的pipeline。（来源：Unity Gems）

由上图可以看出，我们一共有4个可修改渲染结果的机会（绿色方框中的代码）。在理解这个的基础上，我们来真正学习如何实现上述效果。

简化颜色

在第一步中，我们只实现一个最常见的Bump Diffuse Shader，在这个基础上添加一点其他的技巧来实现简化颜色的目的。Unity的内置Shader也包含了Bump Diffuse Shader，它的作用很简单，就是用一张贴图（也叫法线贴图）记录了模型上的凹凸情况，以此来作为顶点的法线信息，渲染出来的模型也就有了凹凸不平的感觉（详情可见Unity官网）。

基本的Bump Diffuse Shader代码如下：

Shader "Example/Diffuse Bump" {
    Properties {
      _MainTex ("Texture", 2D) = "white" {}
      _BumpMap ("Bumpmap", 2D) = "bump" {}
    }
    SubShader {
      Tags { "RenderType" = "Opaque" }
      CGPROGRAM
      #pragma surface surf Lambert
      struct Input {
        float2 uv_MainTex;
        float2 uv_BumpMap;
      };
      sampler2D _MainTex;
      sampler2D _BumpMap;
      void surf (Input IN, inout SurfaceOutput o) {
        o.Albedo = tex2D (_MainTex, IN.uv_MainTex).rgb;
        o.Normal = UnpackNormal (tex2D (_BumpMap, IN.uv_BumpMap));
      }
      ENDCG
    }
    Fallback "Diffuse"
  }

效果如下：

接下来，我们进行以下步骤：

1. 在Properties块中添加如下新的属性：


   _Tooniness ("Tooniness", Range(0.1,20)) = 4



2. 在SubShader块中添加对应的引用：


   float _Tooniness;



3. 给#
