次表面散射是一种非常常用的效果,可以用在很多材质上
如皮肤,牛奶,奶油奶酪,番茄酱,土豆等等
![](https://img-blog.csdn.net/20150510092550746?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvd29sZjk2/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
初衷是想做一个牛奶shader的,但后来就干脆研究了sss

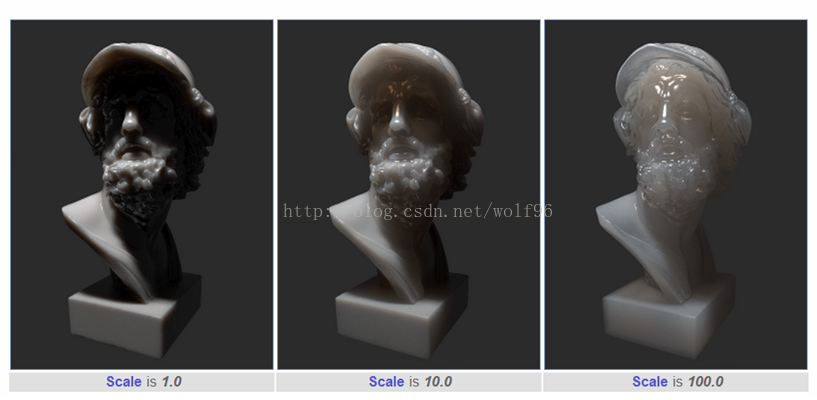

这是在vray上的次表面散射效果
![](https://img-blog.csdn.net/20150510094247587?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvd29sZjk2/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)

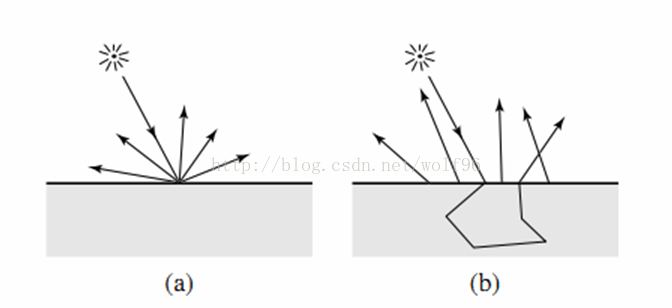

左侧为BRDF(双向反射分布),右侧为BSSRDF(双向次表面散射反射分布)
![](https://img-blog.csdn.net/20150510092928008?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvd29sZjk2/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
各参数如上为:
S:BSSRDF结果
Rd: BSSRDF的漫反射
Fr:: 菲涅尔反射
Ft: 菲涅尔透明度,透射比
Fdr: 菲涅尔漫反射的反射率
E:辐照方向
Wiki中给出:radiant fluence is the radiant energy received by a surface per unit area, or equivalently the irradiance of a surface integrated over time of irradiation
Phi:每单位表面受到的辐照能
Sigma A: 吸收率
Sigma S: 散射率
Sigma T: 消散率
Sigma T’ : 减少消散率
Sigma TR : 有效消散率
D:漫反射常量
Alpha: 反射率
P:相函数
Eta:反射的相关指数
g:散射角的平均cos值
Q:源分布值
Q0:第0个源分布
Q1:第1个源分布
漫反射近似是基于光线高分散媒介倾向于各向异性的观察,光源的分布与相函数是各向异性的。每次散射都模糊了光线的分布,随着散射的次数增多导致光线的分布更加均匀。

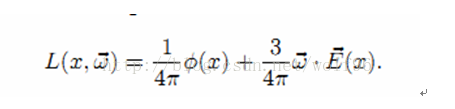

这种辐照类似于一个二项式涉及单位表面受到的辐照能和辐照方向
![](https://img-blog.csdn.net/20150510092805294?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvd29sZjk2/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast)
常量决定于单位表面受到的辐照能和辐照方向。
对于一个无穷小的光线进入了一个媒介,入射能量将随着进入深度s呈指数性减小
减小强度:
![](https://img-blog.csdn.net/20150510092900955?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvd29sZjk2/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast)
这个方程式与辐照度标量或通量相关
![](https://img-blog.csdn.net/20150510092916570?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvd29sZjk2/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast)

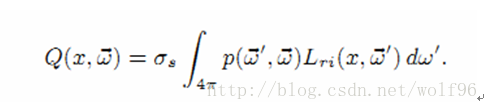

第0个与第一个源分布公式
![](https://img-blog.csdn.net/20150510093126584?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvd29sZjk2/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
Sigma参数之间的互相推倒,
光线变成各向异性的,后向散射关系改变了净通量,前向散射与无散射是没有区别的。
此处D = 1/(3* sigma_T’);是漫反射常量
最终我们得到了漫反射公式
![](https://img-blog.csdn.net/20150510093147472?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvd29sZjk2/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
漫反射部分的推导公式,得到如下结果
![](https://img-blog.csdn.net/20150510093012793?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvd29sZjk2/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
在做定积分时进行叠加了30次随机光线散射方向,效果还算不错。
菲涅尔反射公式,在可传导介质的菲涅耳漫反射的反射:
![](https://img-blog.csdn.net/20150510093138140?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvd29sZjk2/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast)
媒介本身的性质不同反射器情况也不同,Eta为这种性质的相关指数
![](https://img-blog.csdn.net/20150510093151650?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvd29sZjk2/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast)
这是经过精确测量的反射率,我们可以用这个公式来免去计算消耗
通量公式:
![](https://img-blog.csdn.net/20150510093403130?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvd29sZjk2/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast)
Dr = ||x - xr||为当前点与光源的距离
Dv = ||x-xv||为当前点与眼睛(相机)的距离
Φ为光源强度
最终,我们的反射公式为
在最后加入Physically-Based Rendering的specular,大功告成
![](https://img-blog.csdn.net/20150510093237576?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvd29sZjk2/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast)
![](https://img-blog.csdn.net/20150510093444735?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvd29sZjk2/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
如皮肤,牛奶,奶油奶酪,番茄酱,土豆等等
初衷是想做一个牛奶shader的,但后来就干脆研究了sss
这是在vray上的次表面散射效果

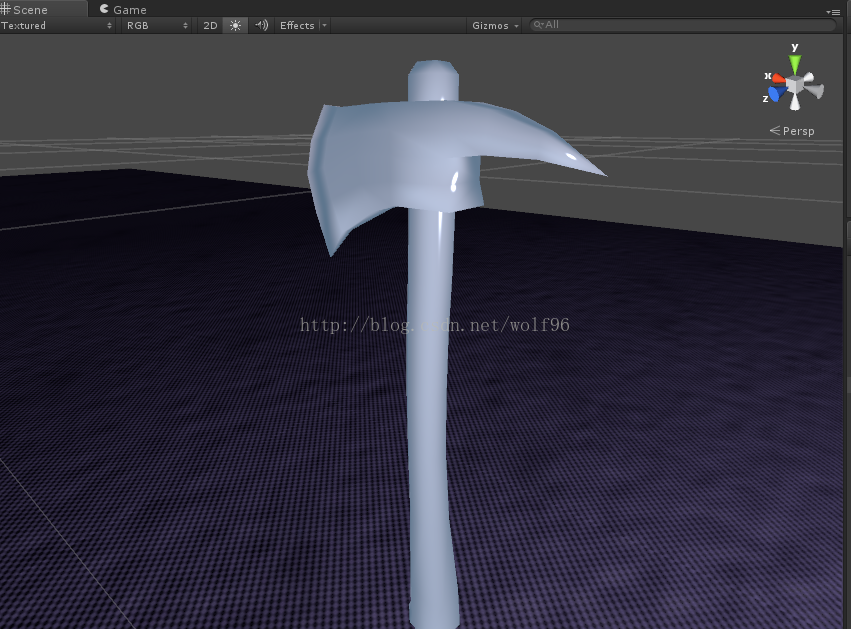

这是本文在unity中实现了的次表面散射效果:
左侧为BRDF(双向反射分布),右侧为BSSRDF(双向次表面散射反射分布)
各参数如上为:
S:BSSRDF结果
Rd: BSSRDF的漫反射
Fr:: 菲涅尔反射
Ft: 菲涅尔透明度,透射比
Fdr: 菲涅尔漫反射的反射率
E:辐照方向
Wiki中给出:radiant fluence is the radiant energy received by a surface per unit area, or equivalently the irradiance of a surface integrated over time of irradiation
Phi:每单位表面受到的辐照能
Sigma A: 吸收率
Sigma S: 散射率
Sigma T: 消散率
Sigma T’ : 减少消散率
Sigma TR : 有效消散率
D:漫反射常量
Alpha: 反射率
P:相函数
Eta:反射的相关指数
g:散射角的平均cos值
Q:源分布值
Q0:第0个源分布
Q1:第1个源分布
漫反射近似
漫反射近似是基于光线高分散媒介倾向于各向异性的观察,光源的分布与相函数是各向异性的。每次散射都模糊了光线的分布,随着散射的次数增多导致光线的分布更加均匀。
这种辐照类似于一个二项式涉及单位表面受到的辐照能和辐照方向
常量决定于单位表面受到的辐照能和辐照方向。
对于一个无穷小的光线进入了一个媒介,入射能量将随着进入深度s呈指数性减小
减小强度:
<span style="font-size:14px;">float Lri(float3 w_P, float phi_x, float p_L_Dist, float D)
{
float _Sigma_t = _Sigma_A + _Sigma_S;
float L = 1 / (4 * PIE) * phi_x + 3 / (4 * PIE) * dot(w_P, -D*_Nabla * phi_x);
float Lri = L * pow(E, -_Sigma_t* p_L_Dist);
return Lri;
}</span>
for (int i = 0; i < 30; i++)
{
w_P = normalize(float3(N.x + rand(fixed2(i*0.05, i*0.05)), N.y + rand(fixed2(-i*0.05, i*0.05)), N.z + rand(fixed2(i*0.05, -i*0.05))));
// float3 w_P = normalize(float3(lightDir.x + rand(i.uv_MainTex + fixed2(i*0.01, i*0.01)), lightDir.y + rand(i.uv_MainTex + fixed2(-i*0.01, i*0.01)), lightDir.z + rand(i.uv_MainTex + fixed2(i*0.01, -i*0.01))));
Q += phase(dot(lightDir, w_P))*Lri(w_P, phi_x, p_L_Dist, D);
Q *= _Sigma_S;
Q1 += Q*w_P;
}
30次随机光线散射方向
这个方程式与辐照度标量或通量相关
第0个与第一个源分布公式
Sigma参数之间的互相推倒,
光线变成各向异性的,后向散射关系改变了净通量,前向散射与无散射是没有区别的。
此处D = 1/(3* sigma_T’);是漫反射常量
最终我们得到了漫反射公式
漫反射部分的推导公式,得到如下结果
在做定积分时进行叠加了30次随机光线散射方向,效果还算不错。
漫反射的反射部分
然后就是求漫反射的反射部分菲涅尔反射公式,在可传导介质的菲涅耳漫反射的反射:
媒介本身的性质不同反射器情况也不同,Eta为这种性质的相关指数
这是经过精确测量的反射率,我们可以用这个公式来免去计算消耗
通量公式:
Dr = ||x - xr||为当前点与光源的距离
Dv = ||x-xv||为当前点与眼睛(相机)的距离
if (_WorldSpaceLightPos0.w != 0)
{
p_L_Dist = distance(_WorldSpaceLightPos0, i.worldPos);
}
float v_C_Dist = distance(_WorldSpaceCameraPos, i.worldPos)*0.3;
Φ为光源强度
最终,我们的反射公式为
<span style="font-size:14px;">float3 ref = -D * (dot(N, _Nabla*phi_x_S)) / (diff*_LumPow_D);</span>
在最后加入Physically-Based Rendering的specular,大功告成
参数调节

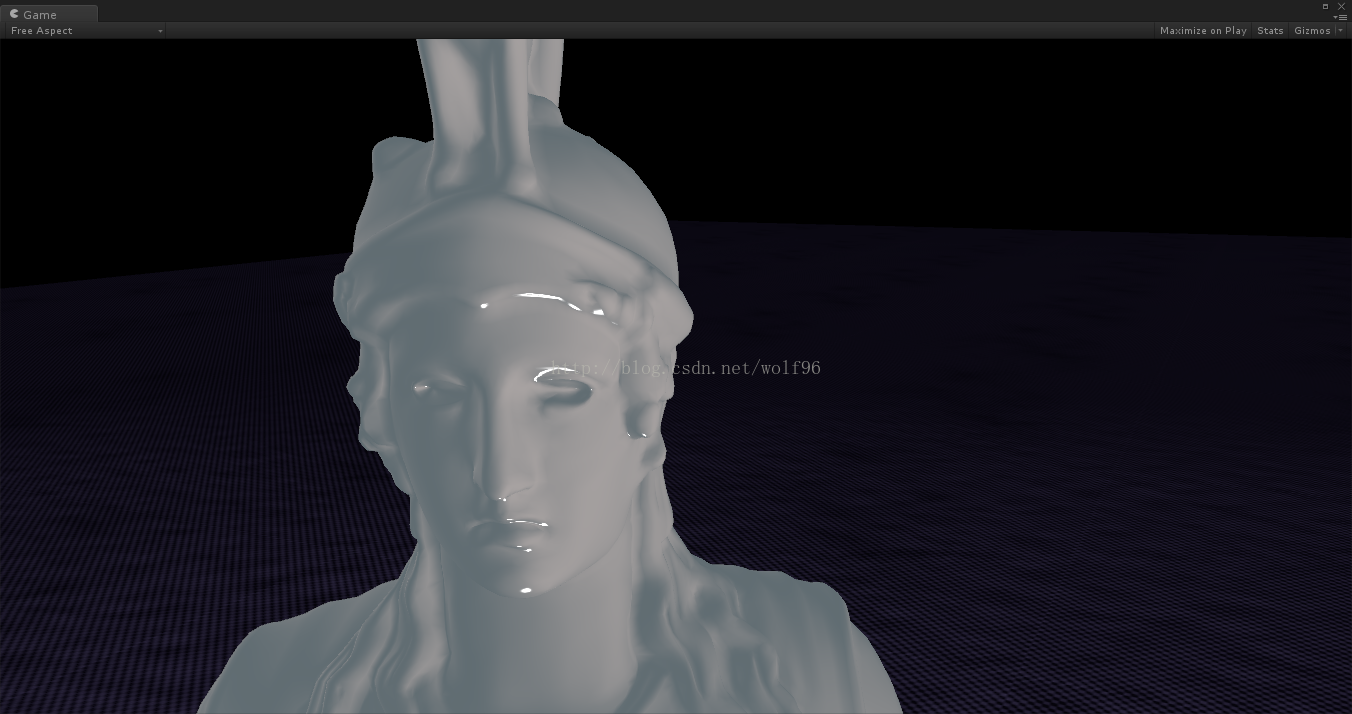

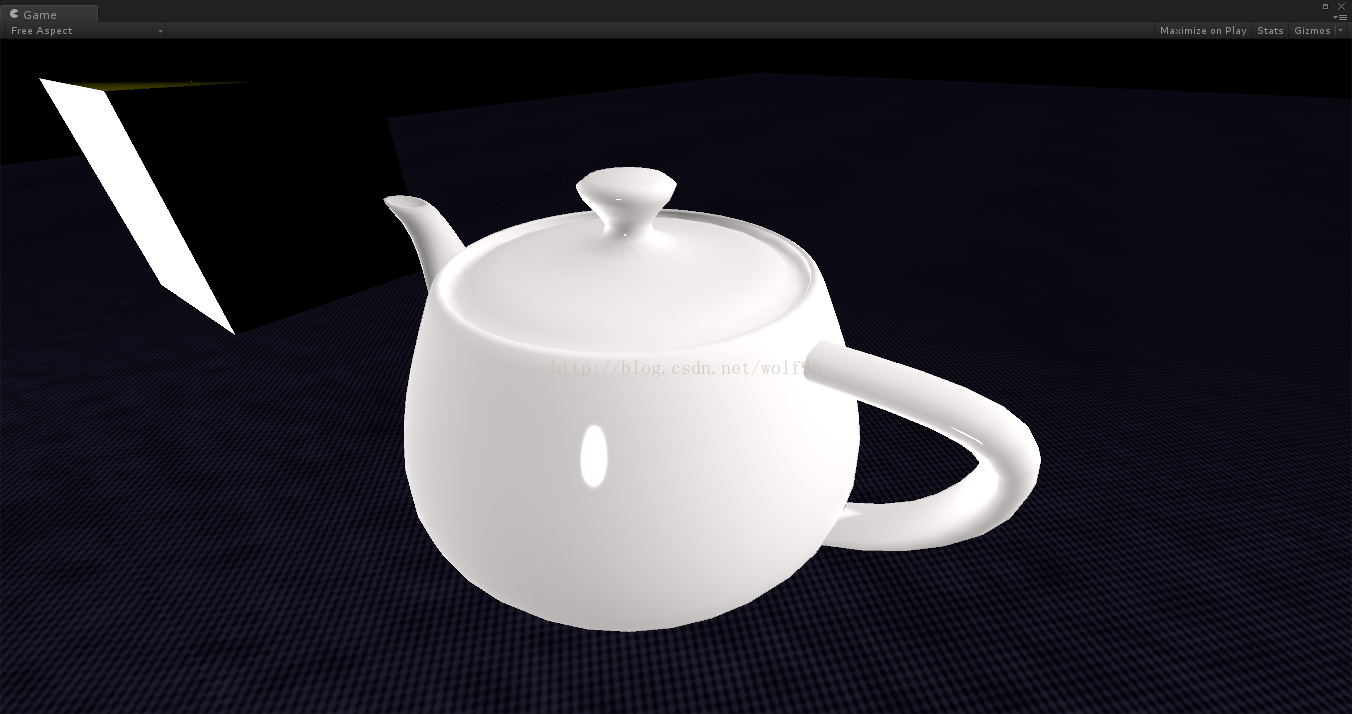

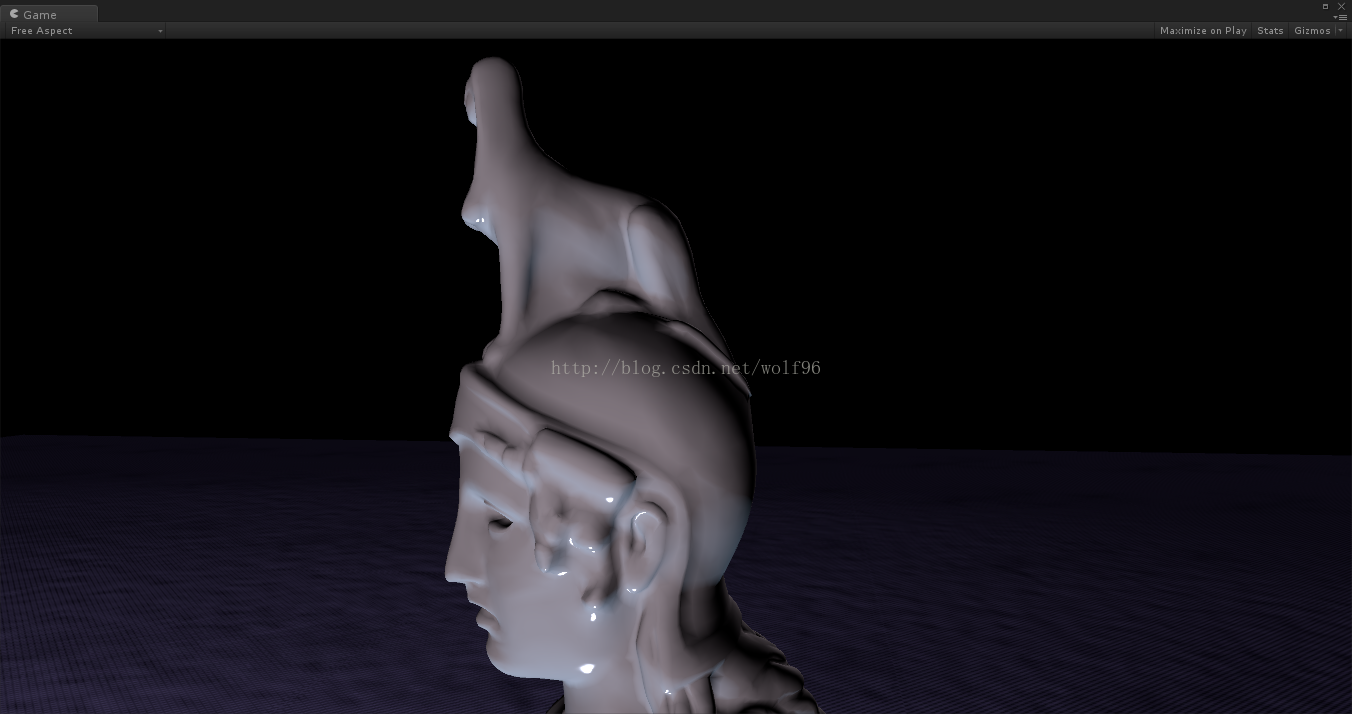

关于参数调节,参数非常不好调,pdf上和自己弄得参数不搭,只能自己调了最终效果:
参考:
1. A Practical Model for Subsurface Light Transport2. A Measurement-Based Skin Reflectance Model for Face Rendering and Editing
