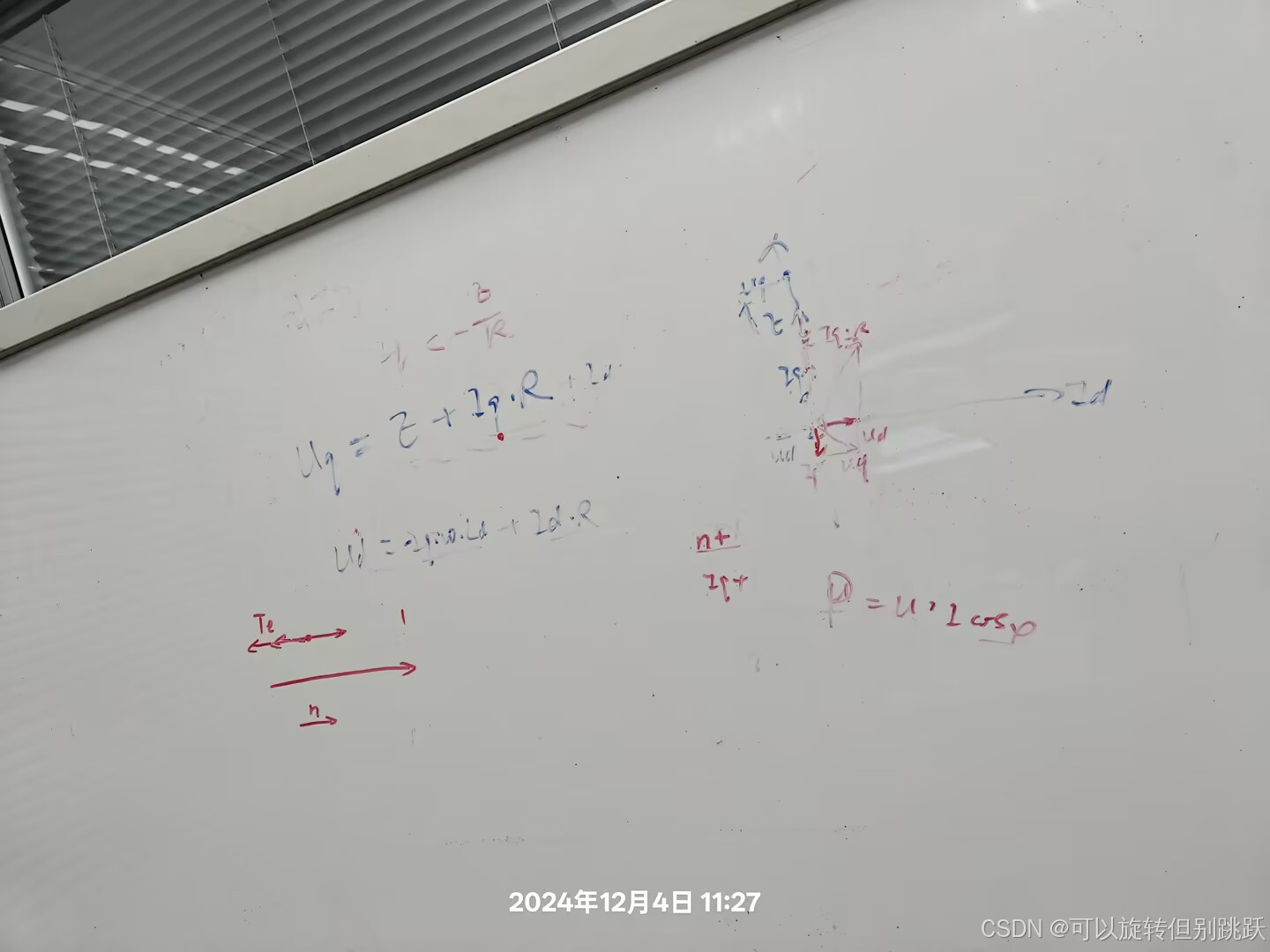

周老师关于电动机处于电动状态还是发电状态给我做了讲解，如下。

永磁同步电机（PMSM, Permanent Magnet Synchronous Motor）的功率计算主要取决于以下几个参数：

1. **电压 (V)**：电机两端的电压。
2. **电流 (I)**：流过电机绕组的电流。
3. **功率因数 (cos φ)**：衡量实际消耗的有效功率与视在功率的比例。对于永磁同步电机，这个值通常接近于1，因为它们是同步电机且具有良好的效率。
4. **效率 (η)**：表示电机将电能转换为机械能的能力，通常以百分比表示。

对于三相永磁同步电机，其输出功率可以使用以下公式来计算：

$P_{out} = \sqrt{3} \times V_{line-line} \times I_{line} \times cos\phi \times \eta$

其中：
- $P_{out}$ 是电机的输出机械功率，单位为瓦特(W)或千瓦(kW)。
- $V_{line-line}$ 是线间电压，即任意两相之间的电压，单位为伏特(V)。
- $I_{line}$ 是线电流，即从电源流向电机每相的电流，单位为安培(A)。
- $cos\phi$ 是功率因数。
- $\eta$ 是电机效率。

需要注意的是，上述公式给出的是理想情况下的计算方法。实际上，由于存在各种损耗（如铜损、铁损、摩擦和风阻损耗等），电机的实际输出功率会小于理论计算值。因此，在进行功率计算时，应该根据电机制造商提供的具体数据来调整这些参数，尤其是效率和功率因数。

此外，如果你有电机的额定功率，那么可以直接使用这个值来进行估算，而不需要单独计算电压、电流等参数。额定功率是在特定工作条件下电机能够持续提供而不超过温升限制的最大功率。

关于功率因数

功率因数（Power Factor, PF 或 cos φ）是衡量交流电路中实际消耗的有效功率与视在功率之间比例的一个指标。它反映了电路中的电能利用效率，尤其是在电力传输和分配系统中。

### 定义

- **有效功率 (P)**：也称为有功功率或真实功率，是指电路中真正做有用工作的那部分功率，单位为瓦特(W)。对于电动机来说，这是用来产生机械运动的功率。
- **无功功率 (Q)**：是指在电感性或电容性负载中储存并在电源周期内来回交换但不做有用工作的那部分功率，单位为乏(Var)。
- **视在功率 (S)**：是有效功率和无功功率的矢量和，代表了总电源容量的需求，单位为伏安(VA)。

功率因数定义为：

$\text{功率因数} = \frac{\text{有效功率 } P}{\text{视在功率 } S} = \cos(\phi)$

其中 $ \phi $ 是电压与电流之间的相位角。当电压和电流完全同相时，$ \phi = 0 $，功率因数为1，表示所有电能都被有效利用；当电压和电流之间存在相位差时，功率因数小于1，表明有一部分电能被浪费在无功功率上。

### 改善功率因数的方法

- **使用电容器补偿**：通过并联电容器来抵消电感性负载引起的无功功率，提高功率因数。
- **优化电机选择**：选择合适大小和类型的电机，避免电机长期处于轻载状态，这会导致较低的功率因数。
- **使用变频器**：变频器可以控制电机的速度和转矩，使得电机运行在更高的效率点上，同时也可以改善功率因数。
- **定期维护设备**：确保电机和其他电气设备的良好运行状态，以维持较高的功率因数。

总之，功率因数是一个关键的性能指标，对于设计和运营高效的电力系统至关重要。
