【知识分享】PCB的玻纤效应

        典型的印刷电路板由各种编织的玻璃纤维织物组成，用环氧树脂加固并结合在一起，玻璃和环氧树脂的相对介电常数分别为6和3.5，为信号传播提供了一种非均匀的介质，并且，这种不均匀现象会随着编织密度的降低而愈发显著，从而导致严重的信号完整性问题。

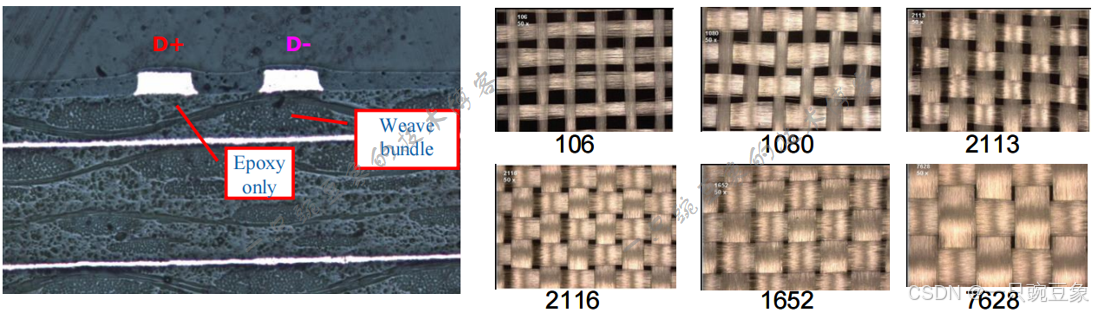

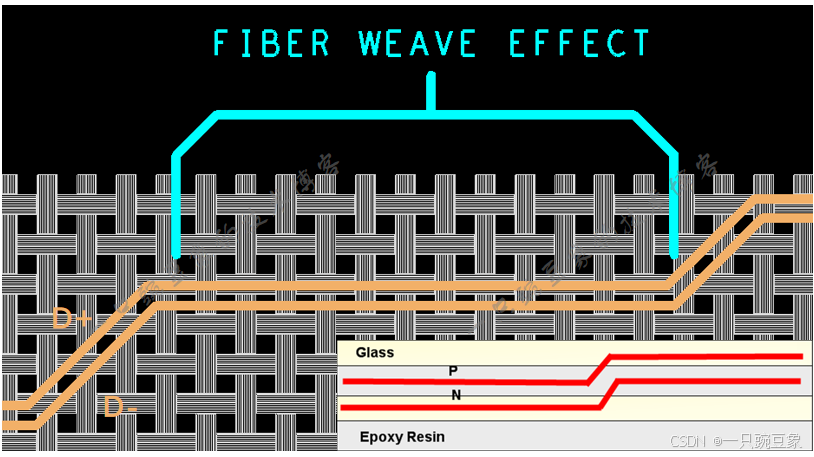

        一个差分对的两根走线（“D+”和“D-”），在不同的材料（环氧树脂和玻璃纤维）上运行，看到相应的不同的Er值，从而具有不同的传播特性（传输速度和损耗）。

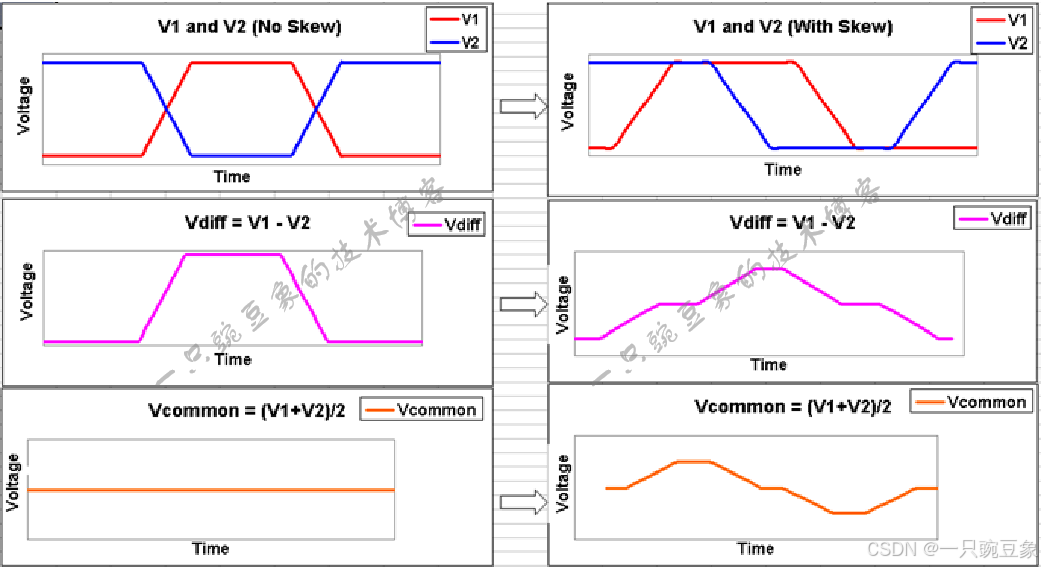

        在高数据速率下，传播速度的差异导致两根走线之间的时间差（skew），这可能占传输单位间隔UI的很大一部分，导致共模电压增加和差分信号失真，此外，由此产生的共模信号可以成为系统中增加的串扰和电磁干扰的来源。

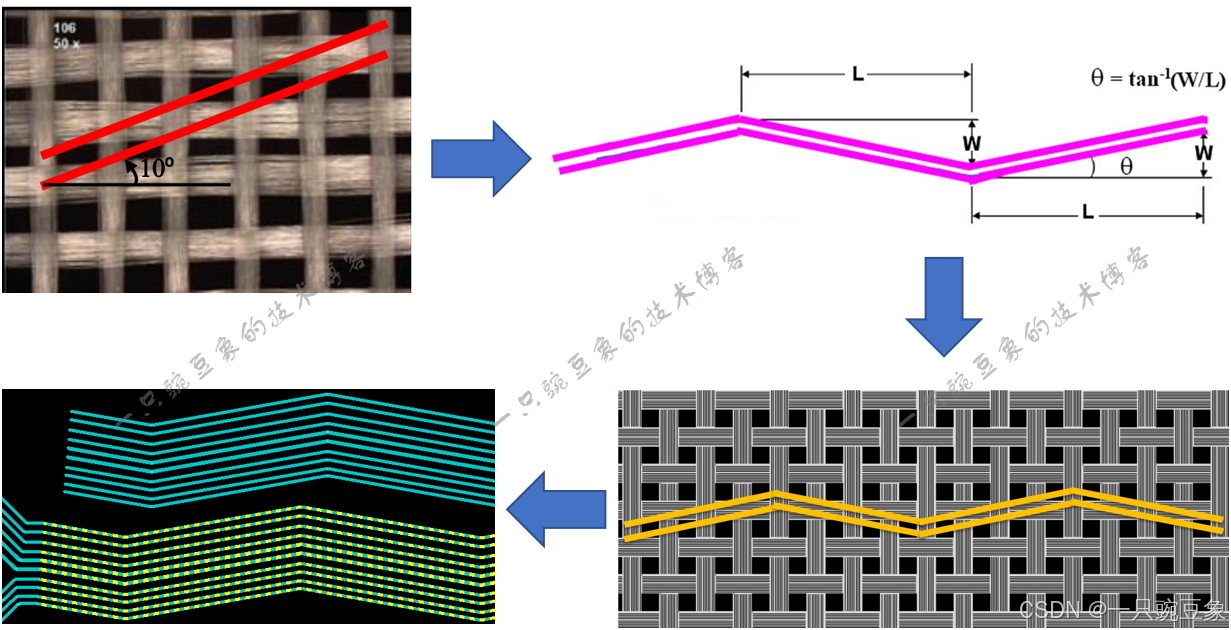

        来自于英特尔的一个处理策略，相对于玻璃纤维编织物，将走线旋转到10度，但这种方式无疑会降低PCB的布局利用率，现实中，除非对性能的追求超过了成本，否则很难采取这样的形式，并且，从文献[3]的仿真结果中可知，其改善的skew值均在ps等级，因此，除非时序要求极为严苛的应用场景，一般情况下，不可能实施这样的布线布局方式，更实际的解决措施，是采用2116以上编织密度的板材。
