【STM32F1标准库】代码——ADC采集代码配置流程

已于 2025-05-06 16:29:28 修改
阅读量474 收藏 19
点赞数 6
分类专栏： STM32F1标准库 文章标签： stm32 嵌入式硬件 单片机
于 2025-05-04 22:39:57 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2302_76585709/article/details/147704005
版权

目录

一、ADC初始化流程

二、AD单通道

        1.单次转换非扫描代码

*对12位AD数据的线性变化使之由（0~4095）变为（0~3.3v）

2.连续转换非扫描



三、AD多通道

     1.手动移出数据版

2.DMA数据转运版（ADC连续扫描 + DMA循环模式）

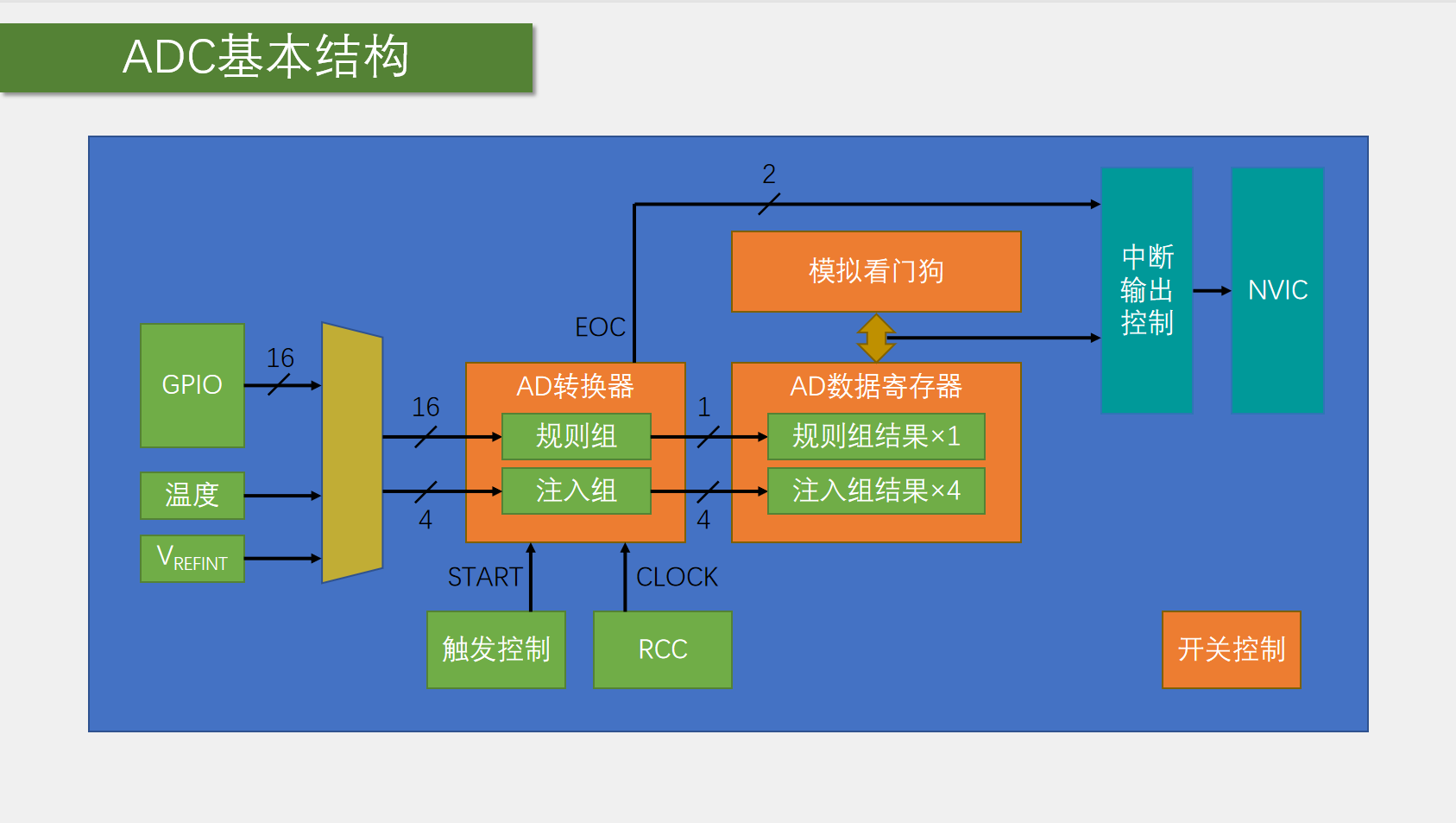

一、ADC初始化流程

1.ADC和GPIO开启时钟

2.ADC采集频率设置

        RCC_ADCCLKConfig(RCC_PCLK2_Div6)

3.GPIO初始化（模拟输入模式：GPIO_Mode_AIN）

4.将选中的转换通道接入规则组列表

        ADC_RegularChannelConfig(ADC1, ADC_Channel, 1, ADC_SampleTime_55Cycles5);

        参数：ADCx，

                   ADC通道，

                   规则组序列位置（1~16），

                   采样时间（参数时间越短，采样越快但越不稳定）

        若需要配置更多AD采集可复制多个函数，修改ADC通道和序列即可

5.ADC初始化：包括ADC转换模式，转换通道数，数据对齐方式，触发源选择

6.ADC使能

7.ADC校准（代码流程固定，当校准标志位为0时表示校准完成）

8.软件/硬件触发，等待转换完成标志位挂起（标志位会自动清除），读取规则组寄存器数据

二、AD单通道

        1.单次转换非扫描代码

#include "stm32f10x.h"                  // Device header

/**
  * 函    数：AD初始化
  * 参    数：无
  * 返 回 值：无
  */
void AD_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);	//开启ADC1的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟

	/*设置ADC时钟*/
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);						//选择时钟6分频，ADCCLK = 72MHz / 6 = 12MHz

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA0引脚初始化为模拟输入

	/*规则组通道配置*/
	ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5);		//规则组序列1的位置，配置为通道0

	/*ADC初始化*/
	ADC_InitTypeDef ADC_InitStructure;						//定义结构体变量
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;		//模式，选择独立模式，即单独使用ADC1
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;	//数据对齐，选择右对齐
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;	//外部触发，使用软件触发，不需要外部触发
	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;		//连续转换，失能，每转换一次规则组序列后停止
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;			//扫描模式，失能，只转换规则组的序列1这一个位置
	ADC_InitStructure.ADC_NbrOfChannel = 1;					//通道数，为1，仅在扫描模式下，才需要指定大于1的数，在非扫描模式下，只能是1
	ADC_Init(ADC1, &ADC_InitStructure);						//将结构体变量交给ADC_Init，配置ADC1

	/*ADC使能*/
	ADC_Cmd(ADC1, ENABLE);									//使能ADC1，ADC开始运行

	/*ADC校准*/
	ADC_ResetCalibration(ADC1);								//固定流程，内部有电路会自动执行校准
	while (ADC_GetResetCalibrationStatus(ADC1) == SET);
	ADC_StartCalibration(ADC1);
	while (ADC_GetCalibrationStatus(ADC1) == SET);
}

/**
  * 函    数：获取AD转换的值
  * 参    数：无
  * 返 回 值：AD转换的值，范围：0~4095
  */
uint16_t AD_GetValue(void)
{
	ADC_SoftwareStartConvCmd(ADC1, ENABLE);					//软件触发AD转换一次
	while (ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET);	//等待EOC标志位，即等待AD转换结束
	return ADC_GetConversionValue(ADC1);					//读数据寄存器，得到AD转换的结果
}

 /*************************************************主函数***************************************************/

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "AD.h"

uint16_t ADValue;			//定义AD值变量
float Voltage;				//定义电压变量

int main(void)
{
	/*模块初始化*/
	OLED_Init();			//OLED初始化
	AD_Init();				//AD初始化

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "ADValue:");
	OLED_ShowString(2, 1, "Voltage:0.00V");

	while (1)
	{
		ADValue = AD_GetValue();					//获取AD转换的值
		Voltage = (float)ADValue / 4095 * 3.3;		//将AD值线性变换到0~3.3的范围，表示电压

		OLED_ShowNum(1, 9, ADValue, 4);				//显示AD值
		OLED_ShowNum(2, 9, Voltage, 1);				//显示电压值的整数部分
		OLED_ShowNum(2, 11, (uint16_t)(Voltage * 100) % 100, 2);	//显示电压值的小数部分

		Delay_ms(100);			//延时100ms，手动增加一些转换的间隔时间
	}
}

*对12位AD数据的线性变化使之由（0~4095）变为（0~3.3v）

V = AD / 4095 *3.3

uint16_t ADValue;			//定义AD值变量
float Voltage;				//定义电压变量

ADValue = AD_GetValue();					//获取AD转换的值
Voltage = (float)ADValue / 4095 * 3.3;		//将AD值线性变换到0~3.3的范围，表示电压

OLED_ShowNum(1, 9, ADValue, 4);				//显示AD值
OLED_ShowNum(2, 9, Voltage, 1);				//显示电压值的整数部分
OLED_ShowNum(2, 11, (uint16_t)(Voltage * 100) % 100, 2);	//显示电压值的小数部分

2.连续转换非扫描

        对单次转换非扫描的修改部分

        1.结构体中参数ADC_ContinuousConvMode = ENABLE;

        2.用户编写的AD_GetValue函数中

           触发函数ADC_SoftwareStartConvCmd(ADC1, ENABLE);移动至初始化末尾只执行一次

        3.用户编写的AD_GetValue函数中

           不再需要判断标志位

           删去while (ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET);



三、AD多通道

     1.手动移出数据版

       由于规则组只有一个数据寄存器，存在数据覆盖问题，故采用单次转换非扫描模式，只使用一个规则组序列，多个ADC采集通道排队使用规则组序列

        即：多个采集通道，一个转换序列，采集通道排队进行转换

#include "stm32f10x.h"                  // Device header

/**
  * 函    数：AD初始化
  * 参    数：无
  * 返 回 值：无
  */
void AD_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);	//开启ADC1的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟

	/*设置ADC时钟*/
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);						//选择时钟6分频，ADCCLK = 72MHz / 6 = 12MHz

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA0、PA1、PA2和PA3引脚初始化为模拟输入

	/*不在此处配置规则组序列，而是在每次AD转换前配置，这样可以灵活更改AD转换的通道*/

	/*ADC初始化*/
	ADC_InitTypeDef ADC_InitStructure;						//定义结构体变量
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;		//模式，选择独立模式，即单独使用ADC1
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;	//数据对齐，选择右对齐
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;	//外部触发，使用软件触发，不需要外部触发
	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;		//连续转换，失能，每转换一次规则组序列后停止
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;			//扫描模式，失能，只转换规则组的序列1这一个位置
	ADC_InitStructure.ADC_NbrOfChannel = 1;					//通道数，为1，仅在扫描模式下，才需要指定大于1的数，在非扫描模式下，只能是1
	ADC_Init(ADC1, &ADC_InitStructure);						//将结构体变量交给ADC_Init，配置ADC1

	/*ADC使能*/
	ADC_Cmd(ADC1, ENABLE);									//使能ADC1，ADC开始运行

	/*ADC校准*/
	ADC_ResetCalibration(ADC1);								//固定流程，内部有电路会自动执行校准
	while (ADC_GetResetCalibrationStatus(ADC1) == SET);
	ADC_StartCalibration(ADC1);
	while (ADC_GetCalibrationStatus(ADC1) == SET);
}



/**
  * 函    数：获取AD转换的值
  * 参    数：ADC_Channel 指定AD转换的通道，范围：ADC_Channel_x，其中x可以是0/1/2/3
  * 返 回 值：AD转换的值，范围：0~4095
  */
uint16_t AD_GetValue(uint8_t ADC_Channel)
{
	ADC_RegularChannelConfig(ADC1, ADC_Channel, 1, ADC_SampleTime_55Cycles5);	//在每次转换前，根据函数形参灵活更改规则组的通道1
	ADC_SoftwareStartConvCmd(ADC1, ENABLE);					//软件触发AD转换一次
	while (ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET);	//等待EOC标志位，即等待AD转换结束
	return ADC_GetConversionValue(ADC1);					//读数据寄存器，得到AD转换的结果
}

 /*************************************************主函数***************************************************/

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "AD.h"

uint16_t AD0, AD1, AD2, AD3;	//定义AD值变量

int main(void)
{
	/*模块初始化*/
	OLED_Init();				//OLED初始化
	AD_Init();					//AD初始化

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "AD0:");
	OLED_ShowString(2, 1, "AD1:");
	OLED_ShowString(3, 1, "AD2:");
	OLED_ShowString(4, 1, "AD3:");

	while (1)
	{
		AD0 = AD_GetValue(ADC_Channel_0);		//单次启动ADC，转换通道0
		AD1 = AD_GetValue(ADC_Channel_1);		//单次启动ADC，转换通道1
		AD2 = AD_GetValue(ADC_Channel_2);		//单次启动ADC，转换通道2
		AD3 = AD_GetValue(ADC_Channel_3);		//单次启动ADC，转换通道3

		OLED_ShowNum(1, 5, AD0, 4);				//显示通道0的转换结果AD0
		OLED_ShowNum(2, 5, AD1, 4);				//显示通道1的转换结果AD1
		OLED_ShowNum(3, 5, AD2, 4);				//显示通道2的转换结果AD2
		OLED_ShowNum(4, 5, AD3, 4);				//显示通道3的转换结果AD3

		Delay_ms(100);			//延时100ms，手动增加一些转换的间隔时间
	}
}

2.DMA数据转运版（ADC连续扫描 + DMA循环模式）

#include "stm32f10x.h"                  // Device header

uint16_t AD_Value[4];					//定义用于存放AD转换结果的全局数组

/**
  * 函    数：AD初始化
  * 参    数：无
  * 返 回 值：无
  */
void AD_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);	//开启ADC1的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟
	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);		//开启DMA1的时钟

	/*设置ADC时钟*/
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);						//选择时钟6分频，ADCCLK = 72MHz / 6 = 12MHz

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA0、PA1、PA2和PA3引脚初始化为模拟输入

	/*规则组通道配置*/
	ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5);	//规则组序列1的位置，配置为通道0
	ADC_RegularChannelConfig(ADC1, ADC_Channel_1, 2, ADC_SampleTime_55Cycles5);	//规则组序列2的位置，配置为通道1
	ADC_RegularChannelConfig(ADC1, ADC_Channel_2, 3, ADC_SampleTime_55Cycles5);	//规则组序列3的位置，配置为通道2
	ADC_RegularChannelConfig(ADC1, ADC_Channel_3, 4, ADC_SampleTime_55Cycles5);	//规则组序列4的位置，配置为通道3

	/*ADC初始化*/
	ADC_InitTypeDef ADC_InitStructure;											//定义结构体变量
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;							//模式，选择独立模式，即单独使用ADC1
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;						//数据对齐，选择右对齐
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;			//外部触发，使用软件触发，不需要外部触发
	ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;							//连续转换，使能，每转换一次规则组序列后立刻开始下一次转换
	ADC_InitStructure.ADC_ScanConvMode = ENABLE;								//扫描模式，使能，扫描规则组的序列，扫描数量由ADC_NbrOfChannel确定
	ADC_InitStructure.ADC_NbrOfChannel = 4;										//通道数，为4，扫描规则组的前4个通道
	ADC_Init(ADC1, &ADC_InitStructure);											//将结构体变量交给ADC_Init，配置ADC1

	/*DMA初始化*/
	DMA_InitTypeDef DMA_InitStructure;											//定义结构体变量
	DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)&ADC1->DR;				//外设基地址，给定形参AddrA
	DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;	//外设数据宽度，选择半字，对应16为的ADC数据寄存器
	DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;			//外设地址自增，选择失能，始终以ADC数据寄存器为源
	DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)AD_Value;					//存储器基地址，给定存放AD转换结果的全局数组AD_Value
	DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;			//存储器数据宽度，选择半字，与源数据宽度对应
	DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;						//存储器地址自增，选择使能，每次转运后，数组移到下一个位置
	DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;							//数据传输方向，选择由外设到存储器，ADC数据寄存器转到数组
	DMA_InitStructure.DMA_BufferSize = 4;										//转运的数据大小（转运次数），与ADC通道数一致
	DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;								//模式，选择循环模式，与ADC的连续转换一致
	DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;								//存储器到存储器，选择失能，数据由ADC外设触发转运到存储器
	DMA_InitStructure.DMA_Priority = DMA_Priority_Medium;						//优先级，选择中等
	DMA_Init(DMA1_Channel1, &DMA_InitStructure);								//将结构体变量交给DMA_Init，配置DMA1的通道1

	/*DMA和ADC使能*/
	DMA_Cmd(DMA1_Channel1, ENABLE);							//DMA1的通道1使能
	ADC_DMACmd(ADC1, ENABLE);								//ADC1触发DMA1的信号使能
	ADC_Cmd(ADC1, ENABLE);									//ADC1使能

	/*ADC校准*/
	ADC_ResetCalibration(ADC1);								//固定流程，内部有电路会自动执行校准
	while (ADC_GetResetCalibrationStatus(ADC1) == SET);
	ADC_StartCalibration(ADC1);
	while (ADC_GetCalibrationStatus(ADC1) == SET);

	/*ADC触发*/
	ADC_SoftwareStartConvCmd(ADC1, ENABLE);	//软件触发ADC开始工作，由于ADC处于连续转换模式，故触发一次后ADC就可以一直连续不断地工作
}

 /*************************************************主函数***************************************************/

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "AD.h"

int main(void)
{
	/*模块初始化*/
	OLED_Init();				//OLED初始化
	AD_Init();					//AD初始化

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "AD0:");
	OLED_ShowString(2, 1, "AD1:");
	OLED_ShowString(3, 1, "AD2:");
	OLED_ShowString(4, 1, "AD3:");

	while (1)
	{
		OLED_ShowNum(1, 5, AD_Value[0], 4);		//显示转换结果第0个数据
		OLED_ShowNum(2, 5, AD_Value[1], 4);		//显示转换结果第1个数据
		OLED_ShowNum(3, 5, AD_Value[2], 4);		//显示转换结果第2个数据
		OLED_ShowNum(4, 5, AD_Value[3], 4);		//显示转换结果第3个数据

		Delay_ms(100);							//延时100ms，手动增加一些转换的间隔时间
	}
}

基于STM32设计的粮食仓库(粮仓)环境监测系统_284
12-17 1603
基于STM32微控制器设计的粮食仓库环境监测系统，通过集成温湿度检测、二氧化碳浓度监测、水汽检测、可燃气体监测、通风控制等功能，实现了对仓库环境的全面监控和管理。系统利用SHT30、SGP30、MQ9等传感器对环境数据进行采集，ESP8266 WiFi模块实现数据上传，服务器通过Python技术进行数据处理和可视化展示。系统可通过蜂鸣器报警提示环境异常，并通过本地LCD显示屏、远程网页展示数据，帮助管理员及时采取措施，确保粮食存储环境的安全和稳定。
STM32微控制器中断相关知识——常用中断类型与中断相关寄存器详解
DuHz的博客
11-18 1826
本文详细介绍了STM32微控制器中常用的中断类型及其相关寄存器，包括外部中断、定时器中断、USART中断、DMA中断、ADC中断和SysTick中断。通过深入解析NVIC寄存器的功能及其配置方法，结合中断优先级设置的数学模型，帮助读者全面理解中断管理机制。通过具体的USART中断实现示例，展示了中断配置和使用的实际步骤。掌握常用中断类型与相关寄存器的配置对于开发高性能、实时性强的嵌入式系统至关重要，能够显著提升系统的响应速度和整体性能。
STM32的ADC模式及其应用例程介绍
perseverance51博客
07-08 1539
STM32的ADC模式及其应用例程介绍
STM32之ADC实例（基于DMA方式）
crazy boy
07-14 6万+
ADC简介：     ADC（Analog-to-Digital Converter，模/ 数转换器）。也就是将模拟信号转换为数字信号进行处理，在存储或传输时，模数转换器几乎必不可少。    STM32在片上集成的ADC外设非常强大，我使用的奋斗开发板是STM32F103VET6,属于增强型的CPU,它有18个通道，可测量16个外部和2个内部信号源。各通道的A/D转换可以单次，连续，扫描或间断
STM32 adc 例程
08-01
STM32 adc 例程 void adc_Init (void) { RCC->APB2ENR |= RCC_APB2ENR_IOPAEN; //使能GPIO时钟 GPIOA->CRL &= ~0x00000000; //GPIO设置为模拟输入 GPIOA->CRH &= ~0x00000000; RCC->AHBENR |= (1<CMAR = (u32)&ADC;_ConvertedValue;// set channel1 memory address //设置DMA地址，ADC转换结果直接放入该地址 DMA1_Channel1->CPAR = (u32)&(ADC1->DR); // set channel1 peripheral address DMA1_Channel1->CNDTR = 1; // transmit 1 word DMA1_Channel1->CCR = 0x00002520; // configure DMA channel DMA1_Channel1->CCR |= (1 <APB2ENR |= (1<SQR1 = 0x00000000; // only one conversion // 只有1个转换通道 ADC1->SMPR2 = 0x00000028; // set sample time channel1 (55,5 cycles)// (3bit)通道0采样周期55.5个时钟周期 ADC1->SQR3 = 0x00000000; // set channel1 as 1st conversion // (5bit)第1个转换通道是0通道 ADC1->CR1 = 0x00000100; // use independant mode, SCAN mode ADC1->CR2 = 0x000E0103; // use data align right,continuous conversion // EXTSEL = SWSTART // enable ADC, DMA mode, no external Trigger ADC1->CR2 |= 0x00500000; // start SW conversion }
stm32ADC程序代码
2301_76963065的博客
09-01 667
if(ADC_GetFlagStatus(ADC1,ADC_FLAG_EOC)==SET){ //启用ADC DMA后自动清除ADC_FLAG_EOC，
入门指南：使用STM32微控制器进行ADC数据采集
weixin_66608063的博客
01-17 1744
在以上代码中，我们调用HAL_ADC_Start函数启动ADC转换，并等待转换完成。选择正确的ADC通道，配置时钟源和分频系数，以及相应的DMA通道（可选，用于提高数据采集效率）。在以上代码中，我们调用了HAL_ADC_Init函数进行ADC的初始化配置，以及配置了ADC通道和采样时间。通过合理的初始化配置和数据采集，我们可以获取外部信号的模拟值，并进行相应的处理和分析。以下是一个简单的示例代码，演示了如何进行单次数据采集，并通过串口输出显示采集的数据。☁ 愿你的生命中有够多的云翳,来造就一个美丽的黄昏。
stm32f1c8标准库循迹
最新发布
01-09
### STM32F103C8T6 使用标准库实现循迹功能 对于基于STM32F103C8T6单片机的标准库开发，特别是针对循迹功能的应用场景，可以采用灰度传感器阵列来检测路径的颜色变化。通过读取这些传感器的数据并处理后调整电机的...
STM32之DMA转运学习，附代码
qq_44386182的博客
03-17 2086
图解：左上角这里是Cortex-M3内核，里面包含了CPU和内核外设NVIC和SysTick等等，剩下的所有东西都可以看做存储器，所以总共就是存储器和CPU两个东西，Flash是主闪存，SRAM是运行内存，各个外设都可以看成是寄存器，也是一种SRAM存储器。寄存器是一种特殊的存储器。
基于原子STM32F103RC（STM32Fmini）/STM32F407ZG（STM32F4探索者）的多通道ADC采集，通过MDA传输采集数据。
Small_fat_xuan的博客
09-03 2812
在学习STM32的时候，发现无论是STM32F103RC还是STM32F407ZG都只有ADC转换的例程和UART DMA的例程。所以写了一份DMA传输ADC的程序，希望对大家有帮助。 程序：使用了STM32F407ZG(STM32F4探索者)的开发板，通过ADC去采集PA5,PA6,PA7引脚的电平。然后由DMA传输，在串口上显示出采集的值。 PS:程序在STM32F1mini上也通...
stm32入门-----ADC模数转换器（实践篇——下）
m0_73633088的博客
07-28 1563
stm32入门-----ADC模数转换器（理论篇——上）-CSDN博客），那么本期就来进行项目的实操练习，本期有两个项目，分别是AD单通道转换和AD多通道转换。[7-2] AD单通道&AD多通道_哔哩哔哩_bilibili本期相关代码我已经上传至百度网盘可自行下载，链接：https://pan.baidu.com/s/1bPoG6o-p0keTbHuUV5sobA?pwd=0721提取码：0721。
stm32学习笔记---ADC模数转换器（代码部分）AD单通道/多通道
xiaobaivera的博客
06-29 4316
​ADC初始化的步骤具体的步骤： 第一步，开启RCC时钟，包括ADC和GPIO的时钟。另外这里ADC CLK的分频器也需要配置一下。 第二步，配置GPIO，把需要用的GPIO配置成模拟输入的模式。 第三步，配置多路开关 ​编辑 把左边的通道接入到右边的规则组列表里。这个过程就是我们之前说的点菜，把各个通道的菜列在菜单里。 第四步，配置ADC转换器，在库函数里是用结构体来配置的，可以配置这一大块电路的参数。 ​编辑 包括ADC是单次转换还是连续转换，扫描还是非扫描，有几个通道，触发源是什么，数据对齐是左对齐还
【STM32】ADC库函数、一般步骤详解（实例：内部温度传感器实验）
热门推荐
Yngz_Miao的博客
04-25 10万+
STM32F1xx官方资料： 《STM32中文参考手册V10》-第11章 模拟/数字转换（ADC) 《STM32中文参考手册V10》-第11章 第11.10小节 温度传感器   ADC采样数值 如何STM32的ADC模块，得到接入ADC管脚上的实际电压值？ 会读到什么值 由于STM32的ADC是12位逐次逼近型的模拟数字转换器，也就是说ADC模块读到的数据是12位的数据。 因此：ST...
STM32 ADC实例解析(1)-HAL+DMA方式
u013050118的专栏
10-18 2316
随着开发项目的累计，将ADC与DMA结合使用，可以实现高效的数据采集和处理。
ADC（stm32）
zlwyyl的博客
03-29 874
ADC:模拟数字转换器，ADC可以将引脚上变化的模拟电压转换为内存中储存的数字变量，建立起模拟电路道数字电路的桥梁。ADC输入电压范围0~3.3v,转换结果为0到4095.基本原理：ADC首先接收输入的模拟信号，并将其与参考电压进行比较。参考电压通常是ADC的工作电压范围的一部分，用来确定模拟输入信号的大小。ADC会将比较器的输出初始化为0，并根据比较结果决定下一步要比较的信号范围。：ADC从最高有效位（Most Significant Bit，MSB）开始，根据比较器的输出逐位逼近输入信号的数字表示。
手把手教你开发stm32——ADC（基于hal库）
nbbskk的博客
03-17 6438
手把手教你开发stm32——ADC（基于hal库）
【STM32 标准库】ADC
微风の清风的博客
05-03 2256
1.STM32 ADC1.1 ADC简介模数转换器（Analog to Digital Converter, ADC），将模拟信号转换为数字信号。按照原理可分为：逐次逼近型、双积分型、电压频率转换型3种。特性：●12位分辨率18个通道：16个外部通道，2个内部通道● 转换结束、注入转换结束和发生模拟看门狗事件时产生中断●和转换模式从通道0到通道n的自动模式● 自校准● 带内嵌数据一致性的数据对齐● 采样间隔可以按通道分别编程● 规则转换和注入转换均有外部触发选项● 间断模式。
STM32 ADC的使用
Utotao的博客
02-13 2641
本例程测量的是PB0口的电压 1、配置ADC使用的GPIO口 void ADC_GPIO_Config() { GPIO_InitTypeDef GPIO_InitStructure; RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE); GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;//模拟输...
STM32—ADC配置
m0_46573394的博客
01-08 1万+
目录一、ADC简介二、ADC结构框图模块1：电压输入引脚模块2：输入通道模块3：通道转换顺序模块4：触发源模块5：ADC时钟 一、ADC简介 ADC是一种逐次逼近型模拟数字转换器。 有多达18个通道，可测量16个外部和2个内部信号源。 各通道的A/D转换可以单次、连续、扫描或间断模式执行。 ADC的结果可以左对齐或右对齐方式存储在16位数据寄存器中。每次转换结束、注入转换结束和发生模拟看门狗事件时产生中断。 模拟看门狗特性允许应用程序检测输入电压是否超出用户定义的高/低阀值。 ADC的输入时钟不得超过1
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
