基于人脸识别的智能门禁系统设计

摘 要

普遍来讲门禁管理系统的主要在以下的范围使用：职员办公室、数据中心、实验室、社区出入口、高档宾馆房间门等重要场所。如今，门禁控制大多是机械结构的，由于机械门禁系统中缺乏电子设备，因此相对可靠。可以说，这是一种带有密码的机械密码门禁。机械门禁的内部结构非常简单，但安全系数很低，这也导致了时常会发生盗窃事件。
在当前的技术背景下，本文精心打造了一款前沿的视频识别门禁控制系统。该系统以STM32F103C8T6作为核心控制单元，用SG90作为舵机驱动开关门，TFT彩屏可以显示具体信息。该系统不仅支持传统的键盘手动输入方式，更融合了先进的人脸识别技术，为用户提供了更为便捷、智能的开门体验。这款智能门禁系统凭借其卓越的性能，展现了多个显著优势。首先，其高度灵敏的识别能力确保了用户操作的即时响应；其次，强大的保密性设计使得系统能够抵御各类非法入侵，保障用户安全；再者，高安全系数的设计使得系统更加稳定可靠，为用户提供了持久的安全保障。此外，系统内部活动部件的稀少或不存在，极大地减少了磨损，从而延长了使用寿命，为用户带来了更加经济实惠的选择。本文所设计的视频识别门禁控制系统，以其卓越的性能、便捷的操作体验和长久的使用寿命，无疑将成为未来门禁系统发展的新标杆。

关键词：人脸识别；STM32F103C8T；门禁系统

总体设计方案的确定

1 总体方案框图设计
本次设计的人脸识别的门禁控制系统其硬件部分是以STM32F103C8T6为核心的单片机，采用0V2640摄像头对人员的人脸识别，采用矩阵按键对系统的操作以及密码的输入，使用蜂鸣器来作为报警模块，开门装置是电子锁控制，显示设备采用OLED液晶显示，无线模块在一番思索后选择了蓝牙模块传输。系统框图如图1所示：

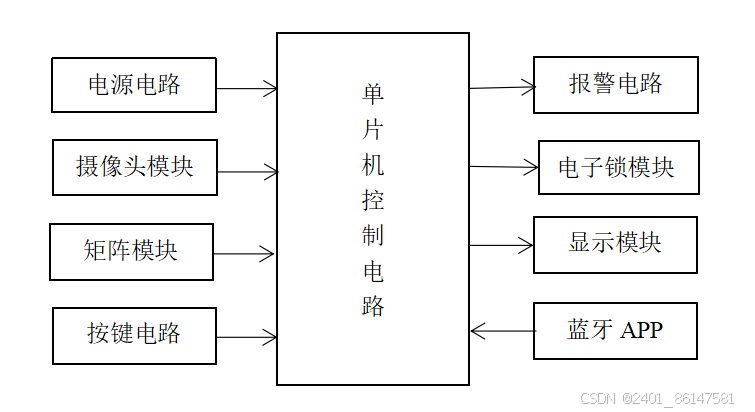

图1 系统框图

硬件电路设计

1 整体硬件电路设计
本次设计的硬件电路使用的是Altium Designer16，这是一款开发于二零零六年的软件。该软件集成了原理图设计、PCB绘制和编辑、电路仿真和设计输出等技术，这给我们提供了不同的思路，能够轻松地进行设计。使我用这个软件的时候可以提高设计的效率。[7]
这次的系统运用了Altium Designer16进行绘制电路原理图的硬件电路，用来画出系统的电路图[8]，系统电路图如图1所示：

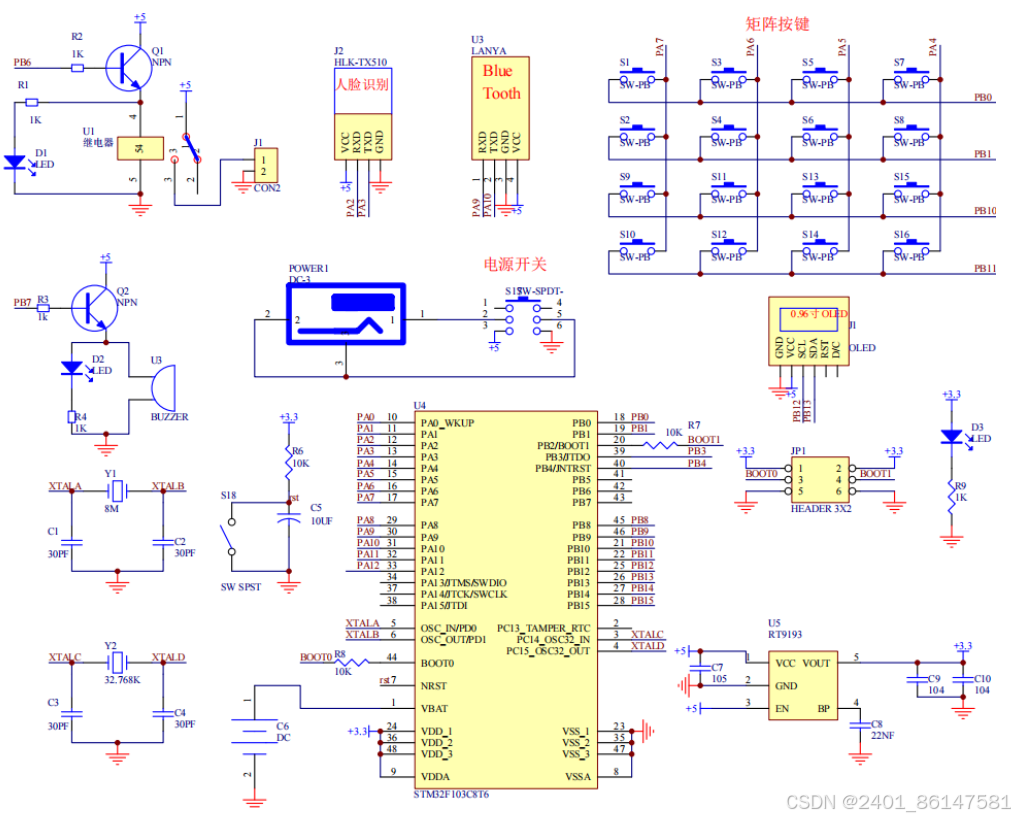

图1 电路原理图

晶振电路

在构建这个单片机最小系统的时间模块时，我们精心选择了一个8MHZ的振荡器，并巧妙地利用了两个电容器C12和C14，通过它们在两端并联的方式，共同构建了一个高效的系统时钟电路。这一设计使得系统的时钟电路具备了通过C12和C14这两个电容器进行启动或停止的灵活功能。
如图3.3所示，这个时钟电路采用了LSE（低频外部）的时钟模式，进一步通过C10和C11的巧妙结合，为振荡器X1提供了旁路支持。这一区域特别设计用于提供一个频率为32.768kHz的外部时间源，确保了时间的准确性和稳定性。在常规应用中，X1通常被配置为一个32.768kHz的外部晶体，它作为低功率时钟源，为实时时钟功能提供持续且可靠的能源供给，从而保证了单片机系统的时间准确性和低功耗运行。

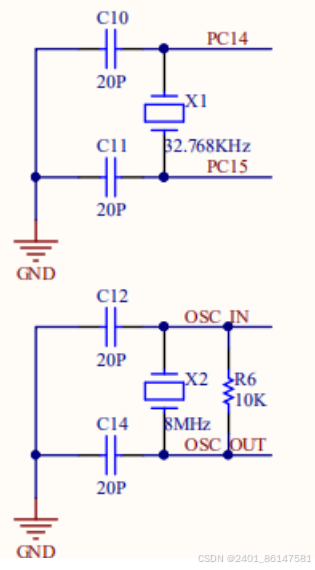

图1 晶振电路图

1.2复位电路
复位电路在此设计中扮演了至关重要的角色，它基于SW按键的两种状态——悬空和按下，来实现单片机的复位操作。当SW按键被按下时，C13电容开始放电，这一动作触发了复位流程。在此过程中，R5电阻起到了关键作用，它提供了一个高电平电压信号至单片机，单片机识别到这一信号后，会驱动相应的芯片进行复位操作。
考虑到系统的稳定性和可靠性，复位电路也支持自动复位功能。这意味着在系统上电后，复位电路会自动触发，确保单片机及其相关芯片能够在系统启动时就处于正确的初始状态。这一设计确保了整个系统在上电后能够迅速并稳定地进入工作状态。具体的复位电路布局和连接细节如图2所示。

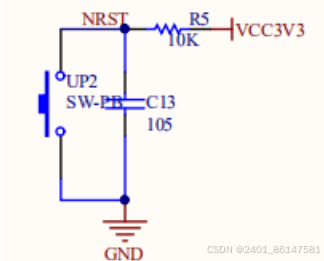

图2 复位电路图

系统软件设计

1主程序模块 就去掉一些部分，老师都标出来了自己用啊word画啊
这个软件设计由以下几种程序组成：主程序、初始化程序、键盘扫描程序、EEPROM读写程序、LCD显示程序、键功能程序、密码设置程序和延时程序等组成。[13]主程序设计流程图如下所示：

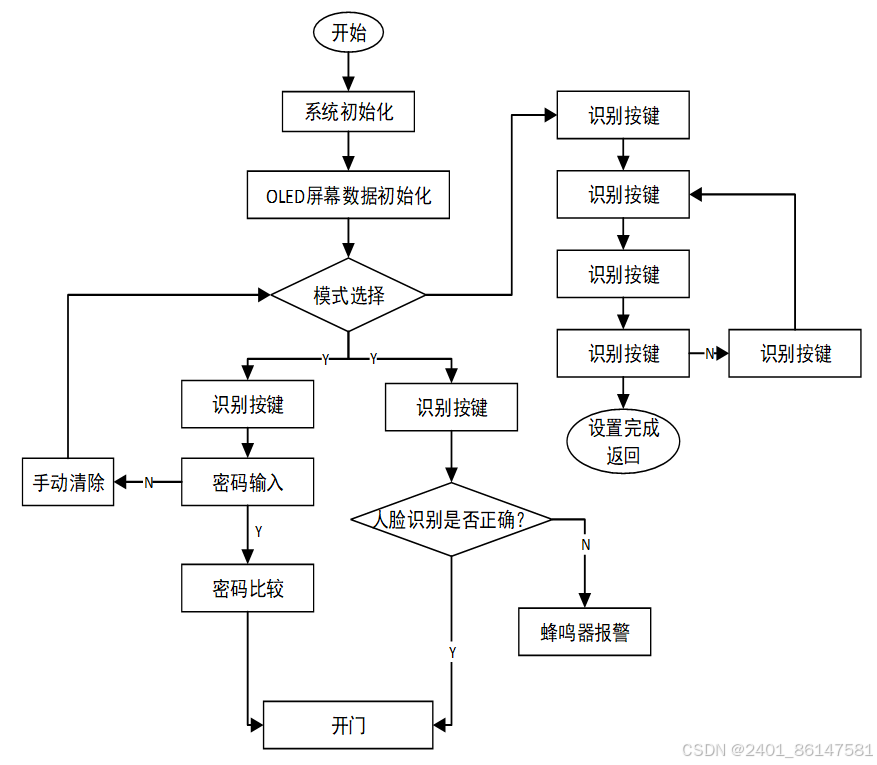

图1 主程序的流程图

结 论

硬件设计的部分，因为前期准备不够充分，使得我是一边做实物一边增加硬件，导致时间变得紧张起来，例如这次的设计需要使用单片机作为整个系统的控制核心；然后要连接上显示设备，让我们更加直观的看到实际效果；其次是要安装按键模块，这是信号输入以及进行对应的控制操作所必须的；紧接着我加装了人脸识别模块与密码部分用以开锁。正当我认为硬件部分要完工的时候，朋友提醒我，忘记加装报警系统以及电源模块了，最后我在朋友的帮助下才把硬件设计部分搞好。在进行调试的时候使用的软件是Keil，编写完代码，生成文件后用下载器下载到单片机上，就能够进行程序的调试了，本次设计实现了预先设定的目标，达到了预期的效果。
