空间矢量脉宽调制（SVPWM）

空间矢量脉宽调制（Space Vector Pulse Width Modulation，简称SVPWM）是一种用于交流电机驱动的高效控制策略，尤其是在永磁同步电机（PMSM）和异步电机（IM）的控制中。SVPWM的目的是通过逆变器产生一个尽可能接近理想正弦波的电压波形，从而实现电机的高效和精确控制。

以下是SVPWM的基本原理和关键步骤：

基本原理

1. 电压空间矢量：在三相交流系统中，逆变器可以输出六个非零电压矢量和两个零电压矢量。这些矢量在空间上分布，可以合成任意方向的电压矢量。

2. 矢量合成：通过适当选择和组合这些基本电压矢量，可以在电机定子绕组中合成一个接近圆形的旋转磁场，从而实现平滑的电机运行。

关键步骤

1. 参考电压矢量确定：根据电机的控制目标（如速度、位置或扭矩），确定期望的参考电压矢量。

2.

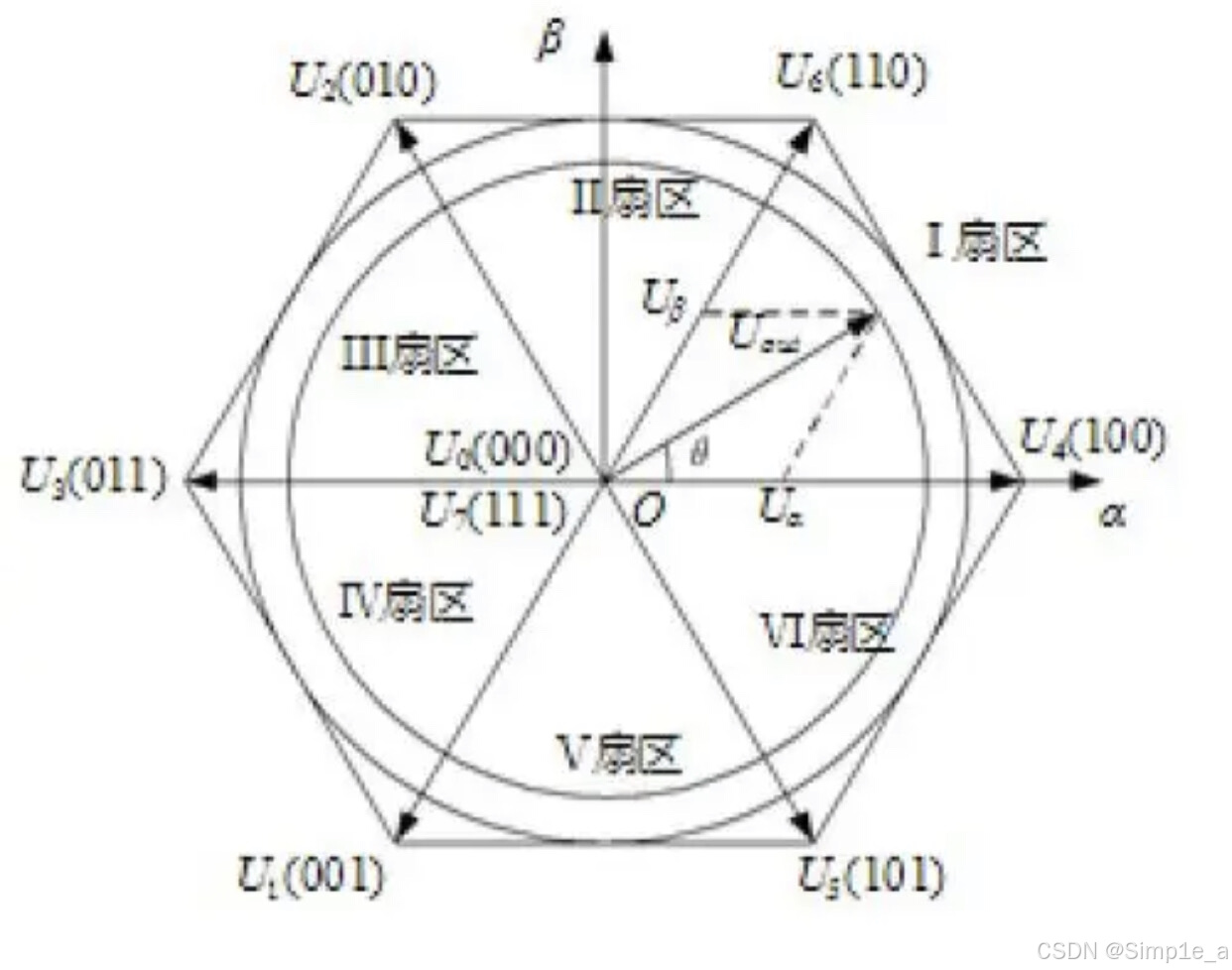

3. 扇区判断：根据参考电压矢量的位置，确定其在六个扇区中的哪一个。

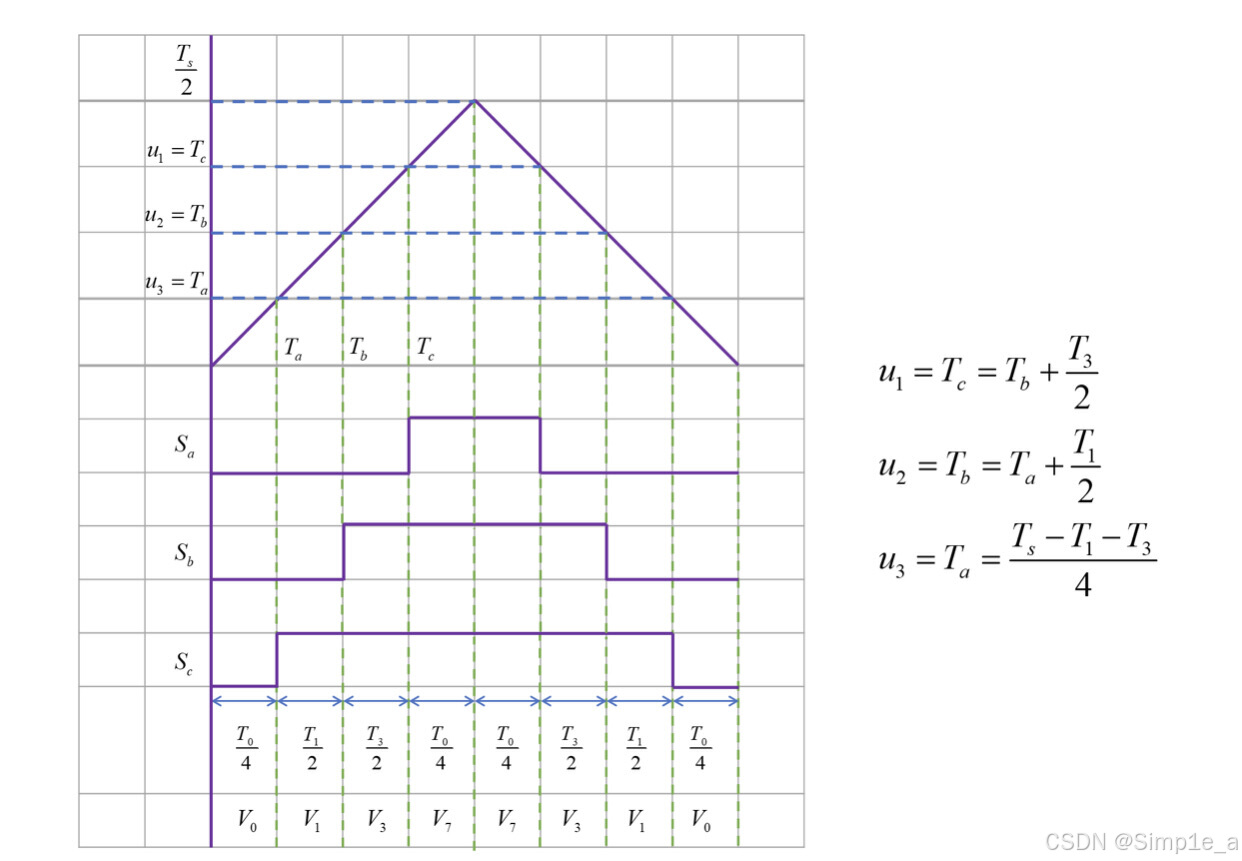

4. 时间计算：计算在每个扇区中，为了合成参考电压矢量，各个基本电压矢量应该作用的时间。这通常涉及到计算相邻两个非零矢量和零矢量作用的时间。

5.

6. 脉冲生成：根据计算出的时间，生成逆变器开关器件的PWM信号，以产生所需的电压矢量。

SVPWM的优势

• 效率高：SVPWM能够更有效地利用直流母线电压，减少电流谐波，提高电机的功率因数。
• 谐波含量低：与传统的PWM方法相比，SVPWM可以显著减少电机电流的谐波含量，降低电机运行时的振动和噪声。
• 控制灵活：SVPWM易于实现电机的高性能控制，如速度、位置和扭矩控制。

应用

SVPWM广泛应用于需要高性能电机控制的场合，如：

• 电动汽车（EV）和混合动力汽车（HEV）的电机驱动系统。
• 电梯和扶梯的驱动系统。
• 风力发电和太阳能发电系统中的电机控制。
• 工业自动化中的各种电机控制应用。
