示波器如何对多路信号进行运算？

多路信号运算是示波器的高级功能之一，允许用户对多个输入通道的信号进行数学计算和分析。这一功能在复杂电路调试、信号处理和系统分析中尤为重要。本文将详细介绍如何利用示波器进行多路信号运算，包括基本概念、操作步骤、常见运算类型及实际应用案例。

一、多路信号运算的基本概念

1. 多路信号输入

• 多路信号：示波器通常具有多个输入通道（如CH1、CH2、CH3、CH4），每个通道都可以接入独立的信号源。
• 同步采样：示波器对各通道信号进行同步采样，确保不同通道间的数据时间一致性。

2. 数学运算功能

• 基本运算：包括加法、减法、乘法和除法等。
• 高级运算：包括傅里叶变换（FFT）、积分、微分、平均值、滤波等。
• 混合运算：结合多个基本运算，实现复杂的信号处理需求。

二、多路信号运算的操作步骤

1. 设置输入通道

步骤：

1. 连接探头：将探头分别连接到需要测量的信号源，并接地。
2. 设置垂直灵敏度：为每个通道选择合适的V/div，使波形清晰可见。
3. 调整水平位置和时间基准：确保所有通道的信号同步显示。

2. 选择运算类型

基本步骤：

1. 进入数学运算菜单：多数示波器在面板上有一个专门的“Math”按钮或通过菜单访问运算功能。
2. 选择运算类型：根据需求选择加法、减法、乘法或其他运算类型。
3. 选择参与运算的通道：指定需要进行运算的通道（如CH1 + CH2）。

3. 配置运算参数

常见配置项：

1. 比例因子：用于调整不同通道信号的幅度比例。
2. 偏移量：用于对结果信号进行水平或垂直方向的偏移。
3. 滤波设置：应用低通、高通或带通滤波器，以去除不需要的频率成分。

4. 查看和分析运算结果

通过上述步骤完成配置后，运算结果会以另一条波形显示在屏幕上。用户可以使用光标测量、自动测量、缩放等功能对结果波形进行进一步分析。

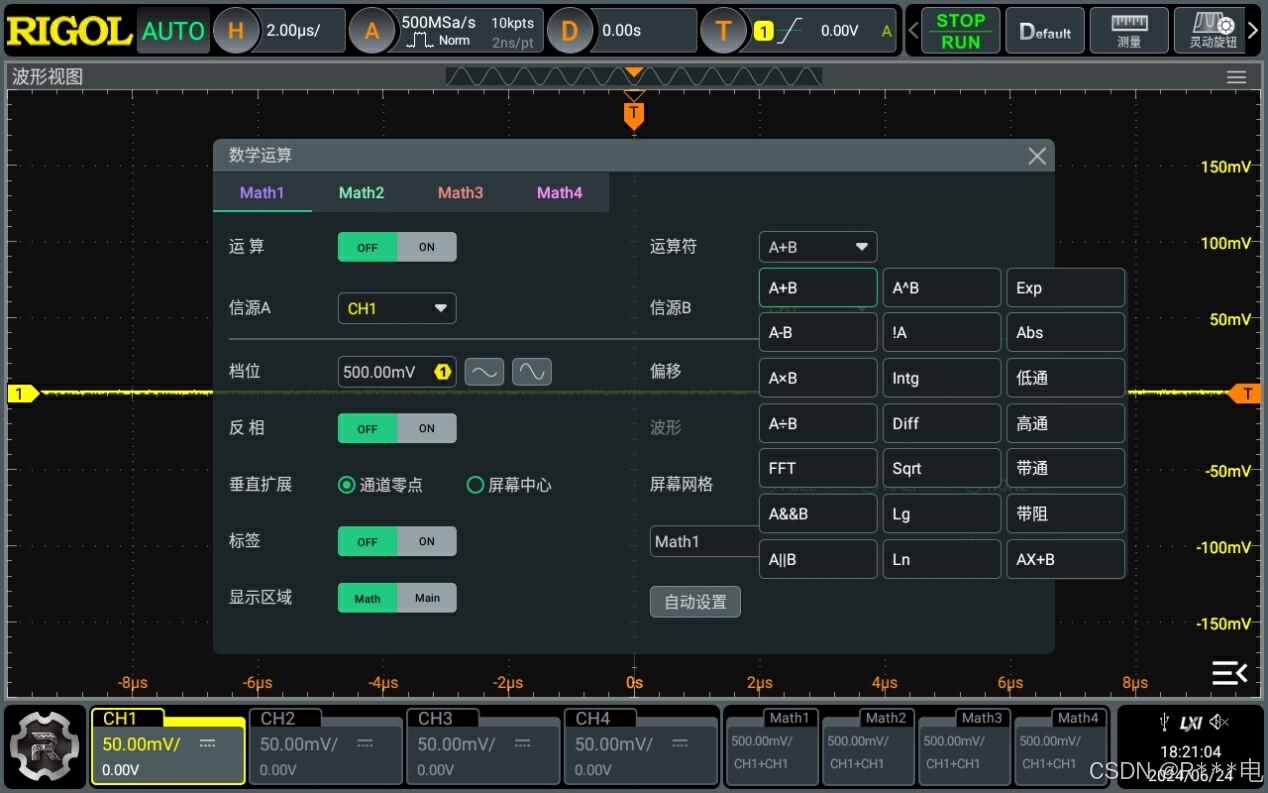

图为普源精电DHO4000示波器数学运算菜单界面

三、常见运算类型及其应用

1. 加法、减法

应用：

• 差分信号分析：用于检查差分信号的完整性。例如，将两个互补信号相减，得到差分信号。
• 噪声抑制：通过叠加信号实现噪声平均，从而抑制随机噪声。

示例：

假设CH1和CH2接入两个正弦波信号，频率相同但相位不同（例如180度），可以通过加法或减法运算得到新信号，并观察相位差异对波形的影响。

2. 乘法、除法

应用：

• 调制解调：用于分析调制信号，例如幅度调制（AM）中的载波与信号的乘积。
• 功率计算：通过电流和电压信号的乘积计算瞬时功率。

示例：

假设CH1接入电压信号，CH2接入电流信号，可以通过乘法运算得到功率曲线，并进一步分析瞬时功率变化。

3. 积分、微分

应用：

• 波形重构：通过积分运算从加速度信号重建速度或位移。
• 边缘检测：通过微分运算检测信号的边沿变化。

示例：

假设CH1接入一个加速度信号，通过积分运算得到速度信号，然后再积分得到位移信号，对运动过程进行分析。

4. FFT分析

应用：

• 频谱分析：将时域信号转换到频域，识别主要频率成分及谐波。
• 干扰检测：分析信号中的高频干扰源。

示例：

假设CH1接入一个复合信号，通过FFT运算得到频谱图，识别各频率成分的幅度和相位。

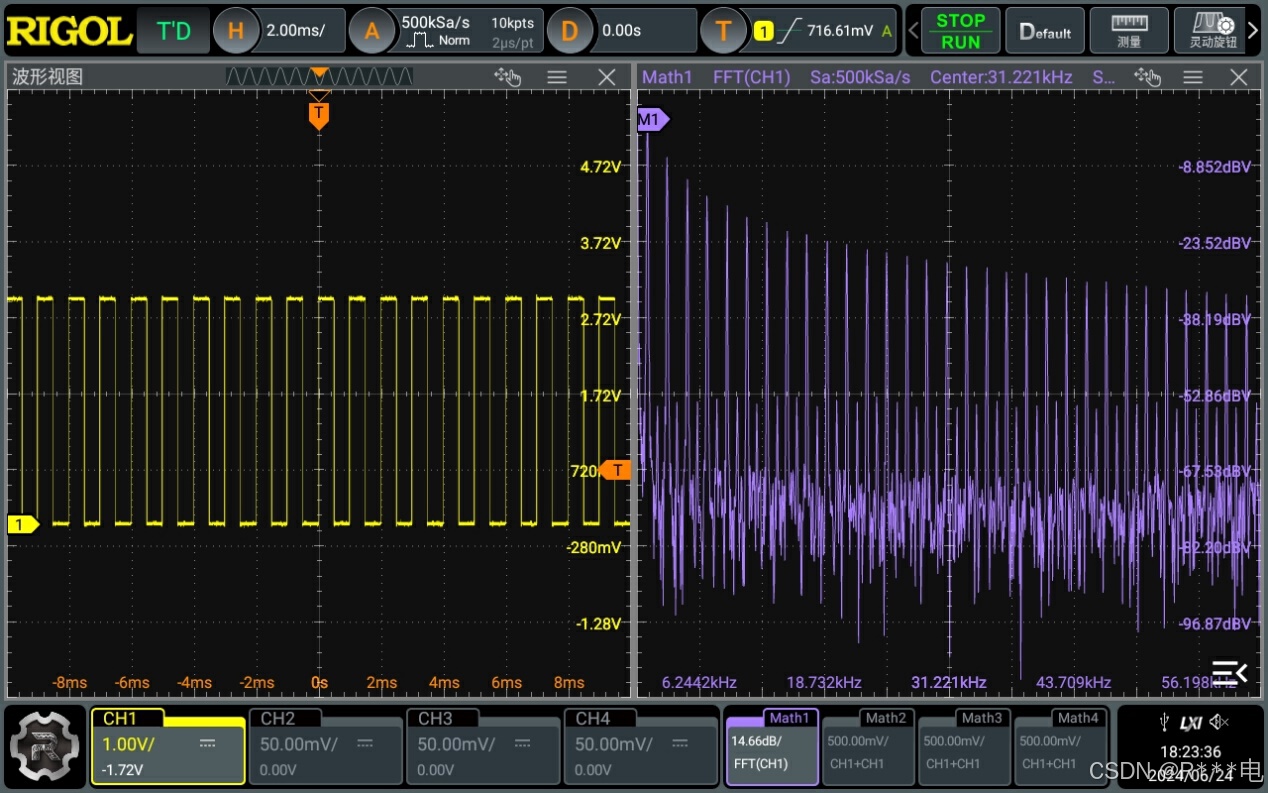

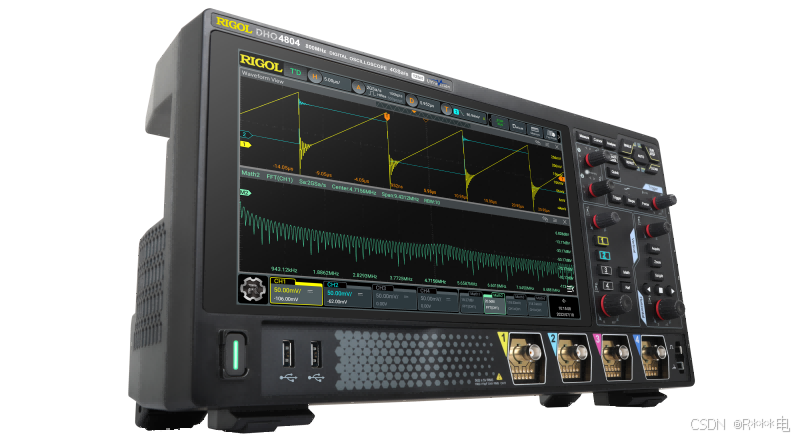

图为普源精电示波器DHO4000测量自检方波的FFT结果图

四、实际应用案例

案例1：差分信号完整性分析

某电路中有两路互补信号（差分信号），需要分析其完整性。

步骤：

1. 连接探头：将CH1和CH2分别连接到两路互补信号。
2. 设置垂直灵敏度：选择合适的V/div，使信号清晰显示。
3. 选择运算类型：在数学运算菜单中选择减法运算（CH1 - CH2）。
4. 查看结果：差分信号波形显示在屏幕上，检查其是否符合预期。

案例2：功率分析

某电源模块输出电压和电流信号，需要计算其瞬时功率。

步骤：

1. 连接探头：将CH1连接到电压信号，CH2连接到电流信号。
2. 设置垂直灵敏度：选择合适的V/div，使信号清晰显示。
3. 选择运算类型：在数学运算菜单中选择乘法运算（CH1 × CH2）。
4. 查看结果：瞬时功率波形显示在屏幕上，分析其变化规律。

案例3：频谱分析

某音频信号包含多种频率成分，需要分析其频谱。

步骤：

1. 连接探头：将CH1连接到音频信号源。
2. 设置垂直灵敏度：选择合适的V/div，使信号清晰显示。
3. 启用FFT：在数学运算菜单中选择FFT功能。
4. 调整频谱范围：设定适当的频率上下限，优化显示效果。
5. 查看频谱：频谱图显示在屏幕上，识别主要频率成分及谐波。

五、总结

通过以上介绍，我们了解了示波器进行多路信号运算的基本原理、操作步骤、常见运算类型及实际应用。在现代电子测量和信号分析中，多路信号运算功能无疑是一个强大的工具。它不仅能帮助工程师高效地分析复杂信号，还能提高故障排除和系统优化的效率。

熟练掌握示波器的多路信号运算功能，需要不断实践和学习。希望本文提供的详细信息和实例演示能够帮助你更好地理解和使用示波器。如果有更多问题或需要进一步讨论，欢迎随时提出。
