transformer掩码

mask在芯片制造领域应用广泛，靶材镀膜要刻成逻辑电路的结构，无需刻蚀的地方用mask掩盖。

一、padding mask

数据输入模型的时候长短不一，为了保持输入一致，通过加padding将input转成固定tensor。
一句文本输入：[1, 2, 3, 4, 5]
input size: 1* 8
加padding：[1, 2, 3, 4, 5, 0, 0, 0]

padding 引入的问题：padding填充数量不一致，导致均值计算偏离
原始均值：(1 + 2 + 3 + 4 + 5) / 5 = 3
padding后的均值: (1 + 2 + 3 + 4 + 5) / 8 = 1.875

引入mask，解决padding的缺陷：
假设 m = [1, 1 , 1, 1, 1, 0, 0, 0]

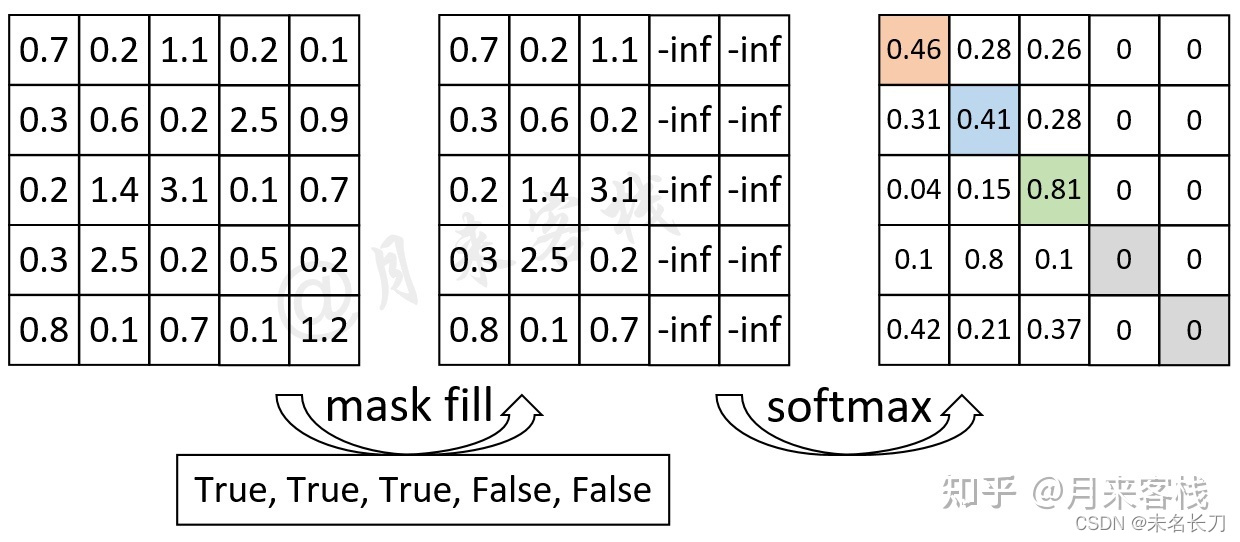

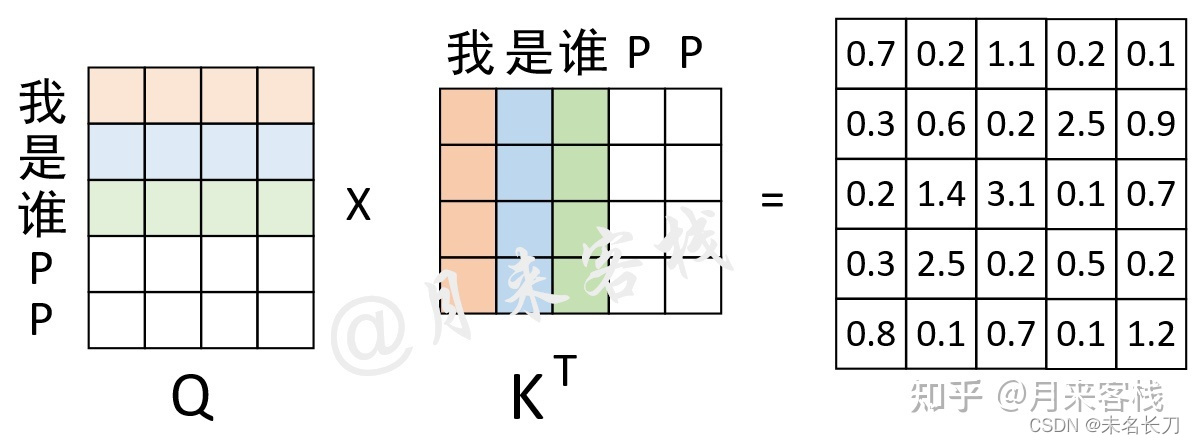

如"我 是 谁 P P"这个输入序列来说，前3个字符是正常的，后2个字符是Padding后的结果。因此，其Mask向量便为[True, True, True, False, False]。通过这个Mask向量可知，需要将权重矩阵的最后两列替换成负无穷。

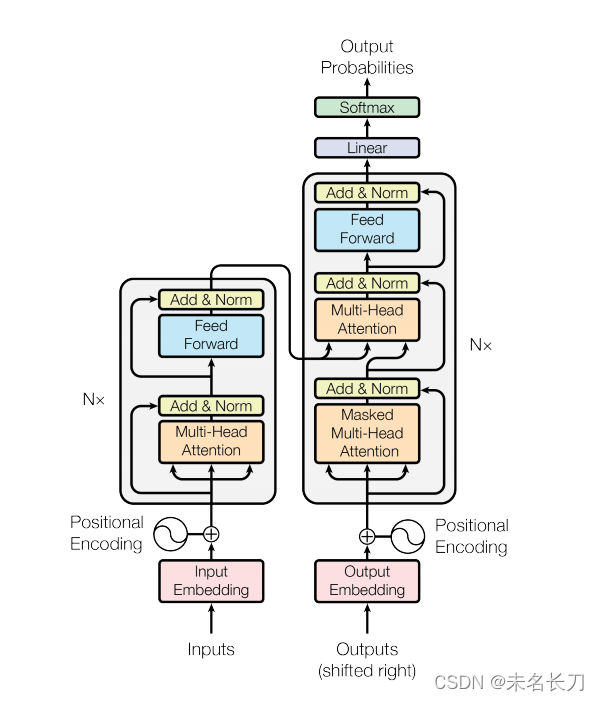

 encoder的输入是一行葡萄牙文本全部输入，而decoder的输入是输出反馈时序输入+encoder的输出。

decoder_input

例1

def create_padding_mask(seq):
  seq = tf.cast(tf.math.equal(seq, 0), tf.float32)
  # add extra dimensions to add the padding
  # to the attention logits.
  return seq[:, tf.newaxis, tf.newaxis, :]  # (batch_size, 1, 1, seq_len)

x = tf.constant([[  2, 125,  44,  85, 231,  84, 130,  84, 742,  16,   3]])
print(create_padding_mask(x))

tf.Tensor([[[[0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]]]], shape=(1, 1, 1, 11), dtype=float32)

广播后+自注意力

mask = create_padding_mask(x)

scaled_attention_logits = tf.random.uniform((1, 8, 11, 11))  # (batch_size, num_heads, sequence_length,sequence_length)

y = scaled_attention_logits + mask* -1e9
print(y.shape)

(1, 8, 11, 11)

二、look ahead mask，这类掩码是根据输入文本长度生成的

def create_look_ahead_mask(size):
  mask = 1 - tf.linalg.band_part(tf.ones((size, size)), -1, 0)
  return mask  # (seq_len, seq_len)

例2

x = tf.constant([[2, 81]])

print(tf.shape(x))
print(create_look_ahead_mask(tf.shape(x)[1]))

tf.Tensor([1 2], shape=(2,), dtype=int32)
tf.Tensor(
[[0. 1.]
 [0. 0.]], shape=(2, 2), dtype=float32)

例3

x = tf.constant([[ 2, 81, 80]])
print(create_look_ahead_mask(tf.shape(x)[1]))

tf.Tensor(
[[0. 1. 1.]
 [0. 0. 1.]
 [0. 0. 0.]], shape=(3, 3), dtype=float32)

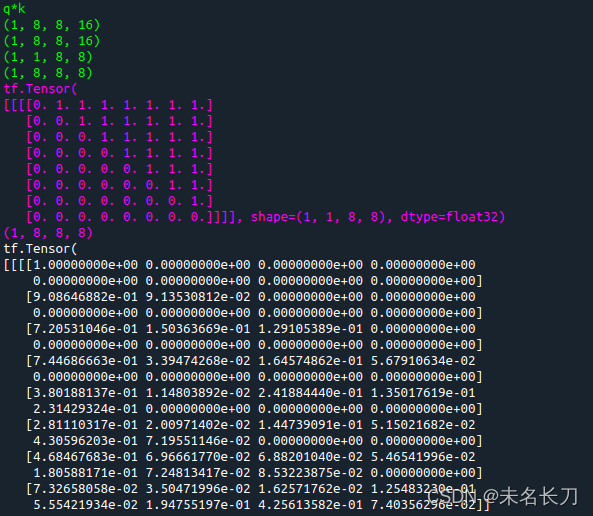

例4，d_model=128, num_head=8, 那么单头深度16

def scaled_dot_product_attention(q, k, v, mask):
  """Calculate the attention weights.
  q, k, v must have matching leading dimensions.
  k, v must have matching penultimate dimension, i.e.: seq_len_k = seq_len_v.
  The mask has different shapes depending on its type(padding or look ahead)
  but it must be broadcastable for addition.

  Args:
    q: query shape == (..., seq_len_q, depth)
    k: key shape == (..., seq_len_k, depth)
    v: value shape == (..., seq_len_v, depth_v)
    mask: Float tensor with shape broadcastable
          to (..., seq_len_q, seq_len_k). Defaults to None.

  Returns:
    output, attention_weights
  """
  matmul_qk = tf.matmul(q, k, transpose_b=True)  # (..., seq_len_q, seq_len_k)
  print("\033[1;032m",end="")
  print("q*k")
  print(q.shape)
  print(k.shape)
  print(mask.shape)
  print(matmul_qk.shape)
  print("\033[0m",end="")
  # scale matmul_qk
  dk = tf.cast(tf.shape(k)[-1], tf.float32)
  scaled_attention_logits = matmul_qk / tf.math.sqrt(dk)

  # add the mask to the scaled tensor.
  if mask is not None:
    scaled_attention_logits += (mask * -1e9)
    print("\033[1;035m",end="")
    print(mask)
    print(scaled_attention_logits.shape)
    print("\033[0m",end="")
  # softmax is normalized on the last axis (seq_len_k) so that the scores
  # add up to 1.
  attention_weights = tf.nn.softmax(scaled_attention_logits, axis=-1)  # (..., seq_len_q, seq_len_k)
  print(attention_weights)
  print(attention_weights.shape)
  output = tf.matmul(attention_weights, v)  # (..., seq_len_q, depth_v)
  return output, attention_weights

 mask在值1加上一个非常大的负数，那么softmax后这些位置全为0，然后×矩阵V

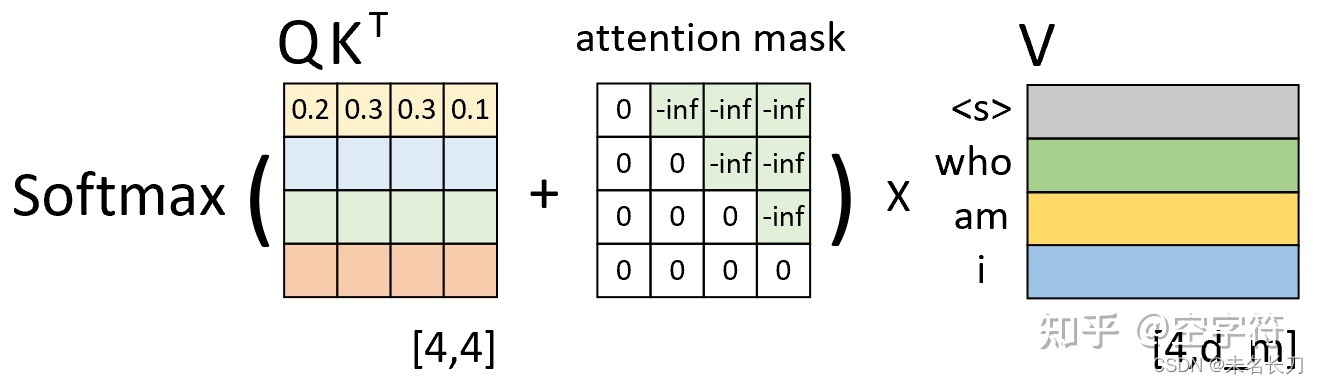

look ahead mask掩码目的是为了计算文本顺序的注意力，如上图所示，计算：

我 + 我

是+我，是+是

是+我，是+是，是+谁

该矩阵右上对称部分掩盖，使得注意力在于文本的顺序，我们知道，mask shelf attention只有decoder才有，而decoder要预测我是谁后面的文字。

另一方面，回到第一节。Padding mask是假设我是谁是文本长度上限，那么PP位置对应的self attention矩阵广播为负无穷，则能够掩盖pading的部分。



参考：

This post is all you need（层层剥开Transformer） - 知乎
