在上一篇博客（【UE Niagara学习笔记】03 - 火焰喷射效果）制作的Niagara基础上添加新的发射器并做设置，从而实现火焰喷射时产生的黑色烟雾效果。

效果

步骤

一、创建烟雾材质

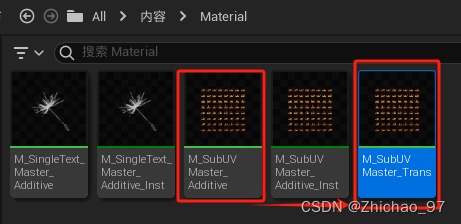

1. 复制一份材质“M_SubUVMaster_Additive”，复制后的材质这里命名为“M_SubUVMaster_Trans”

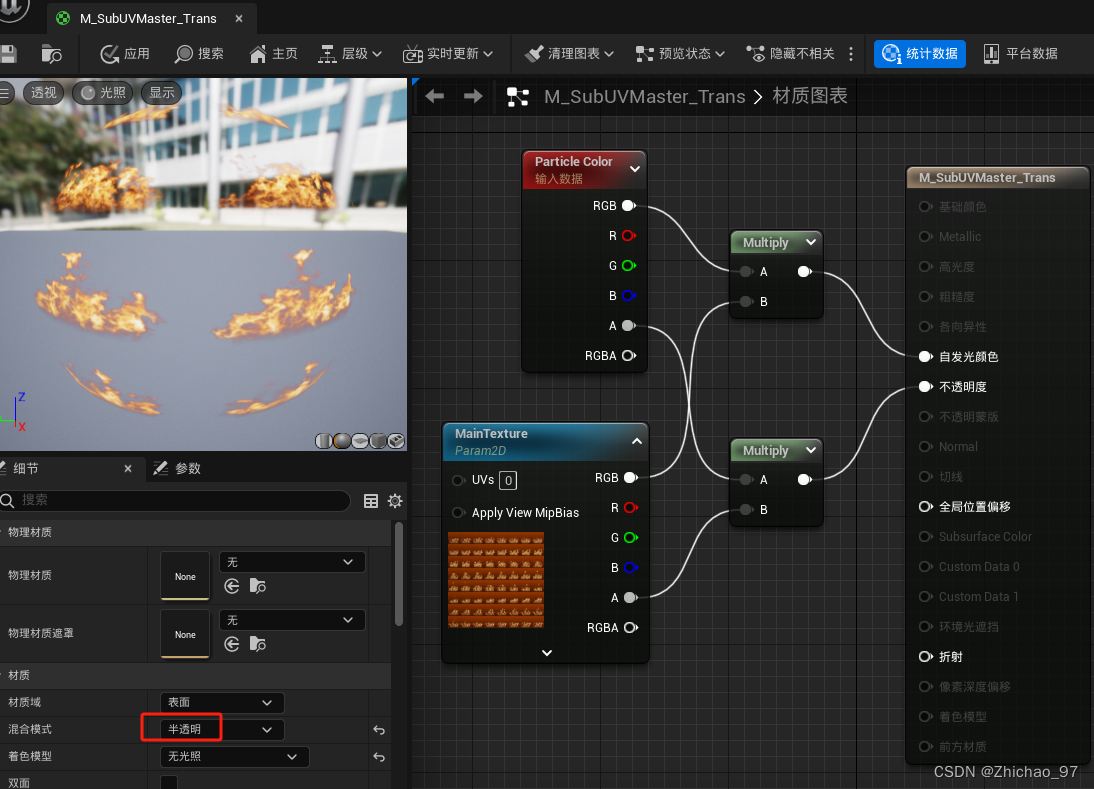

打开材质“M_SubUVMaster_Trans”，修改混合模式为半透明

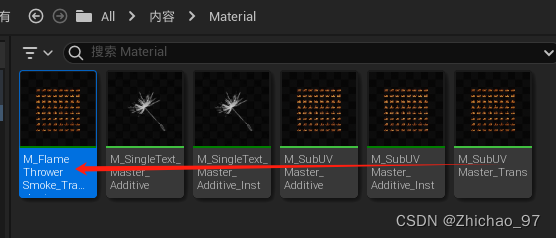

3. 对材质“M_SubUVMaster_Trans”创建材质实例，这里命名为“M_FlameThrowerSmoke_Trans_Inst”

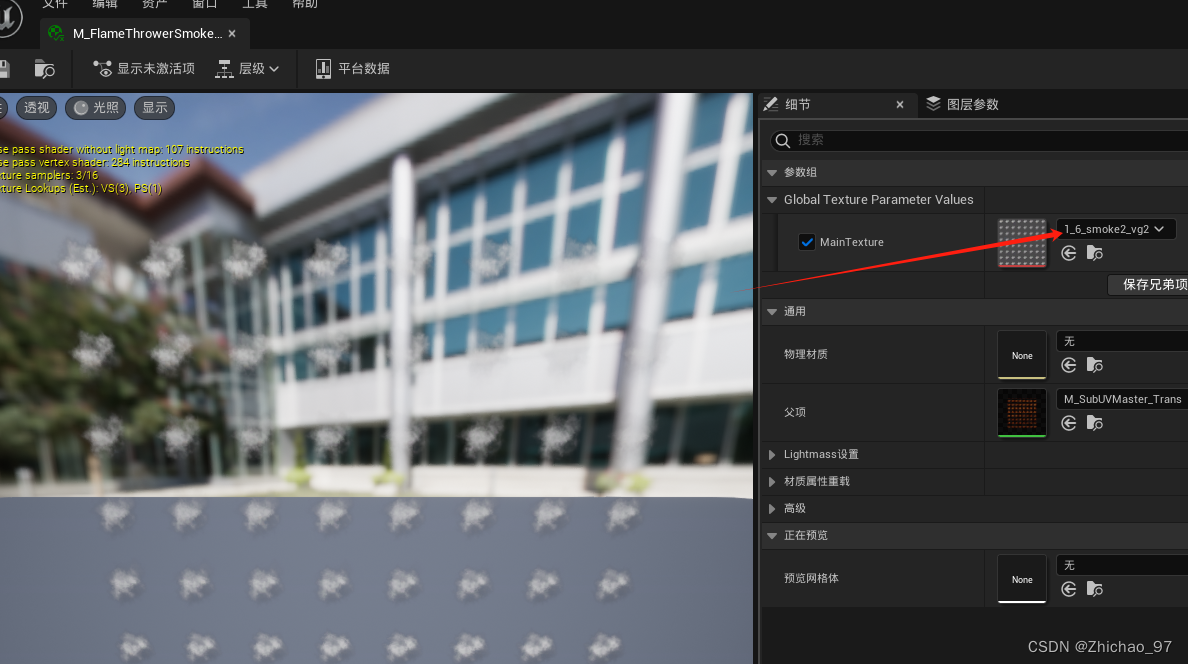

打开“M_FlameThrowerSmoke_Trans_Inst”，设置参数“MainTexture”的纹理为“1_6_smoke2_vg2”

二、添加新的发射器

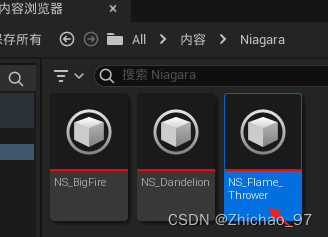

4. 打开上一篇博客 （【UE Niagara学习笔记】03 - 火焰喷射效果）创建的火焰喷射粒子“NS_Flame_Thrower”

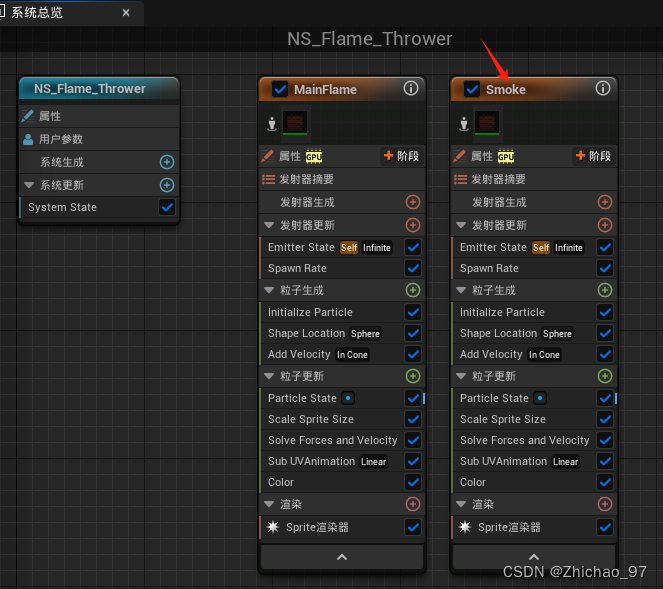

由于我们要创建的烟雾粒子和喷射火焰的运动方式类似，因此我们直接复制一份发射器“MainFlame”，新拷贝出的发射器命名为“Smoke”，接下来我们就需要对该发射器做一些设置使之模拟出烟雾效果

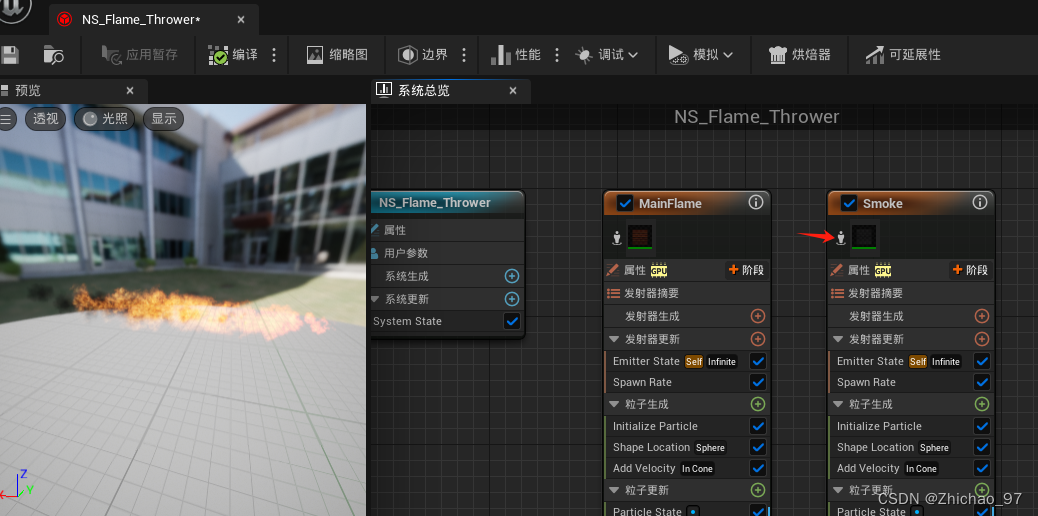

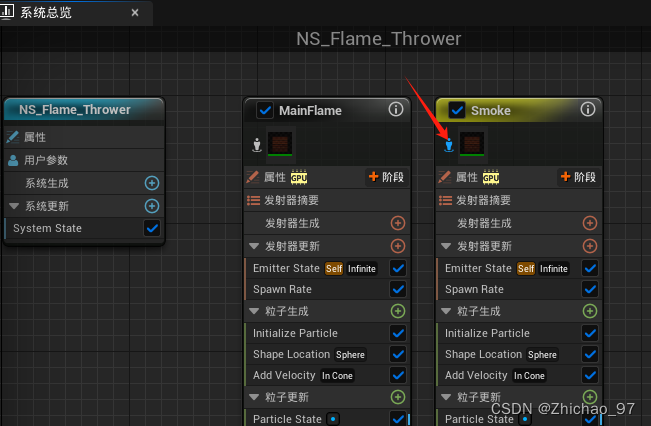

 点击如下按钮来单独显示发射器“Smoke”产生的效果

三、设置新发射器

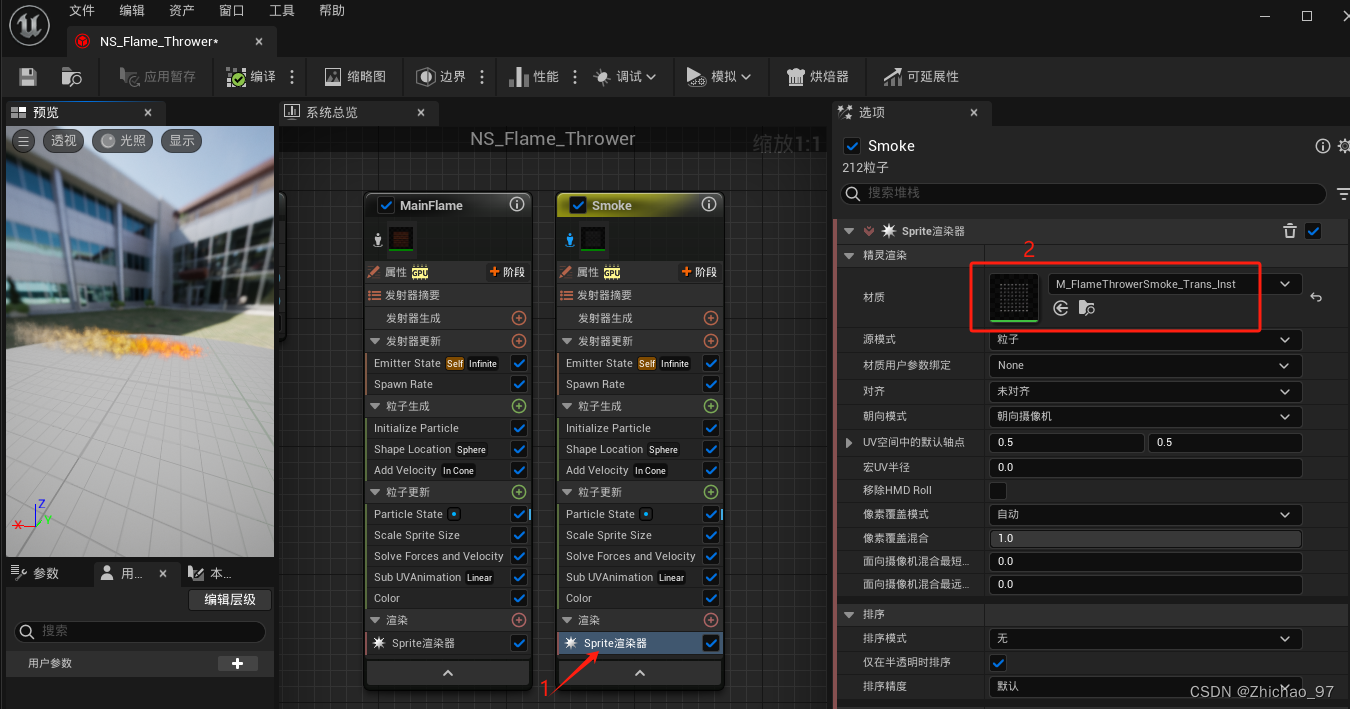

选中“Sprite渲染器”模块，设置材质为“M_FlameThrowerSmoke_Trans_Inst”

3.1 删除Color模块

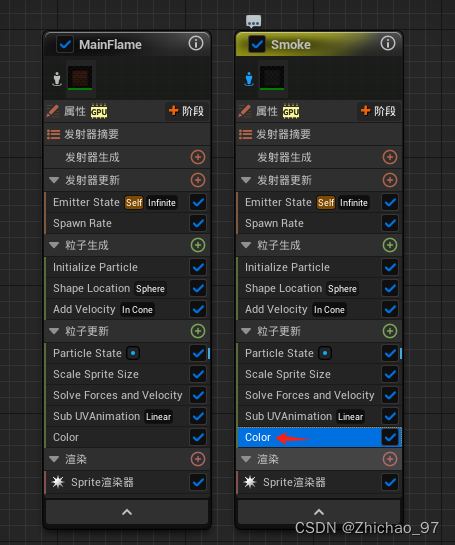

在预览窗口中我们可以看到此时已经产生了烟雾效果，但是仍然延用了火焰的颜色，因此我们删除“Color”模块

删除后效果如下

3.2 减少生成的粒子数量

我们不需要太多烟雾粒子，因此选中“Spawn Rate”模块，设置“SpawnRate”参数的值固定为150

3.3 设置粒子初始颜色

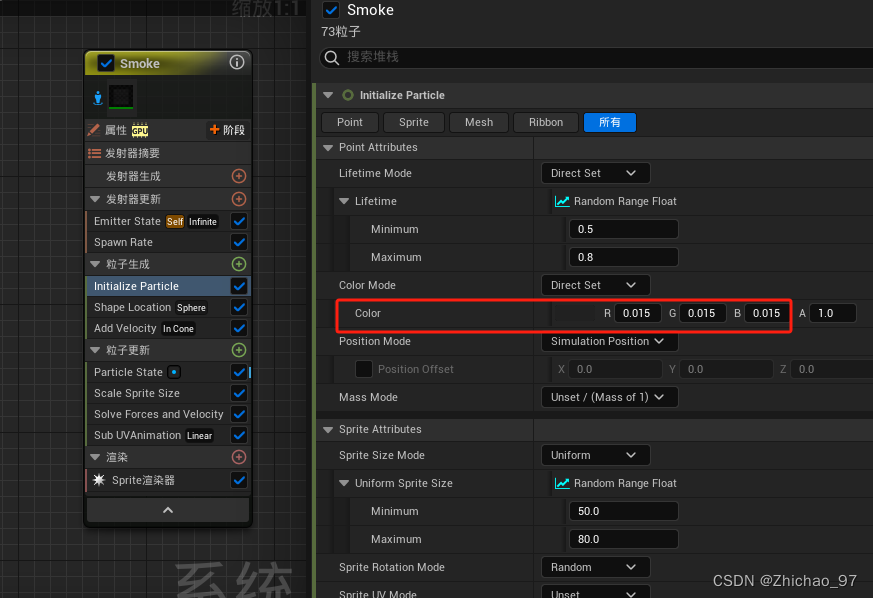

选中“Initialize Particle”模块，让粒子的初始颜色近似为黑色

3.4 设置烟雾的位置偏移

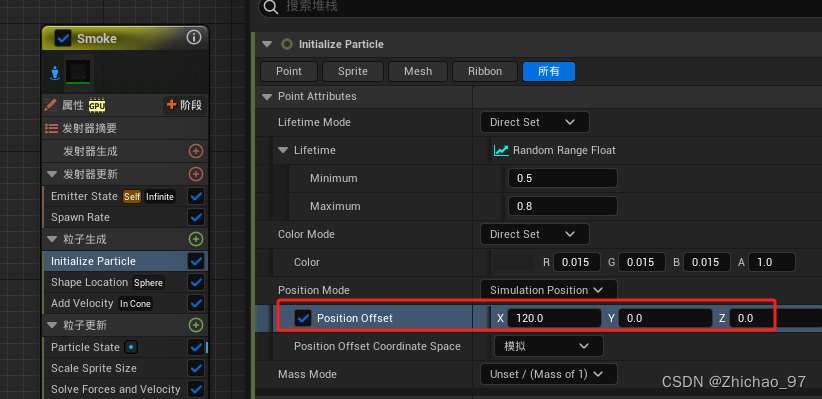

如果不想产生火焰的位置和产生烟雾的位置是同一个位置，我们可以在“Initialize Particle”模块中设置“Position Offset”，这里让烟雾粒子位置沿x轴正方向偏移120cm

取消孤立显示“Smoke”发射器，可以在预览窗口中看到此时火焰和烟雾粒子效果如下

3.5 设置烟雾淡出

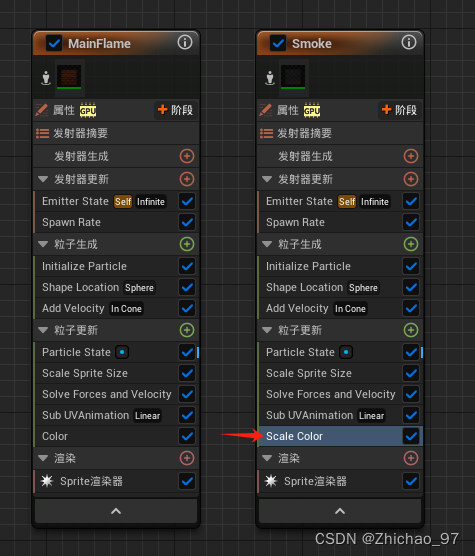

添加一个“Scale Color”模块

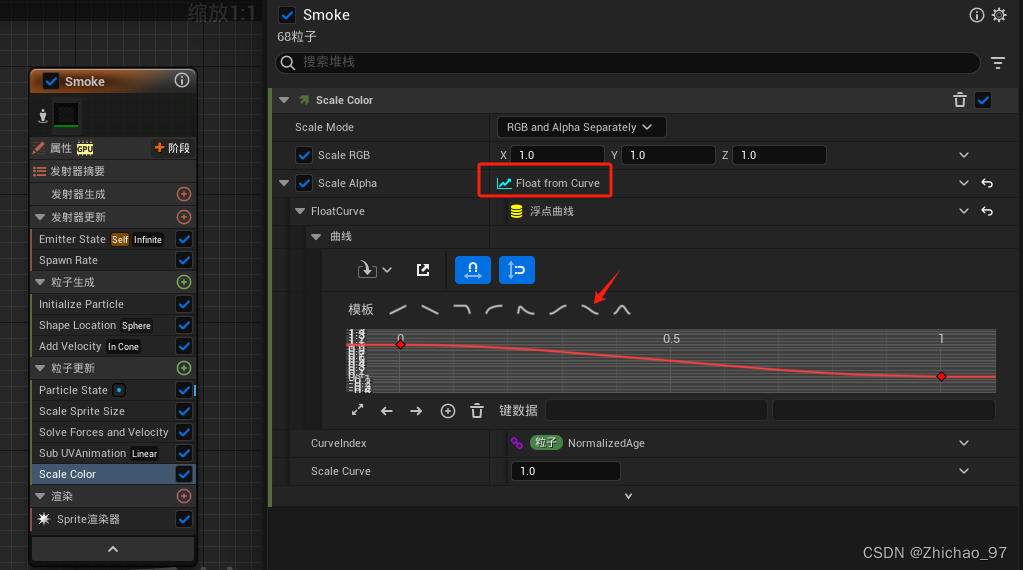

设置“Scale Alpha”参数为一个下降的曲线

修改曲线开始淡出的关键点在（0.6，1）处，这样烟雾在前60%的时间透明度都是不变的，在剩下的40%时间内透明度才会逐渐减小。

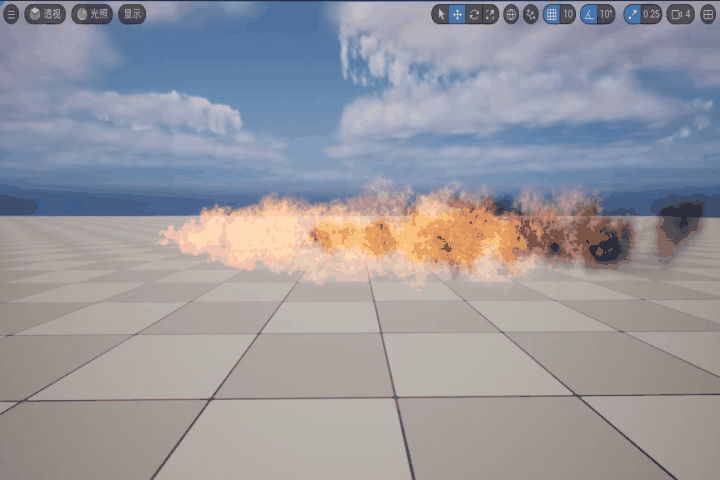

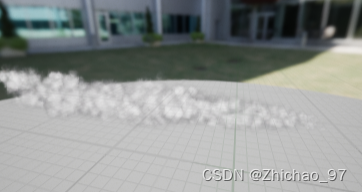

最终效果如下
