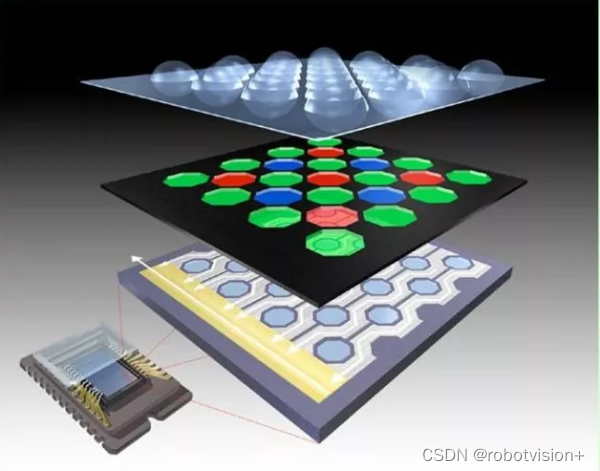

按感光芯片的结构分,可以分为 CCD 和 CMOS 两种。具体的又有很多种,这里我们列举几种比较常见的:
全帧 CCD
帧转移 CCD
逐行扫描行间转移 CCD
隔行扫描行间转移 CCD
3T CMOS滚动快门或卷帘快门
4T CMOS串行全帧快门
5T CMOS并行全帧快门
线阵 CCD
以上结构中,在工业检测领域应用最多的是逐行扫描行间转移 CCD、隔行扫描行间转移CCD、3T CMOS 滚动快门或卷帘快门和 4T CMOS 串行全帧快门。
选型原则
拍摄的物体是否运动,如果拍摄的物体是运动的,则不能选用卷帘快门的CMOS 相机和隔行扫描行间转移CCD,可以选用全帧快门CMOS 相机,或者是行间转移 CCD。一般,只能拍静止物体的相机价格相对低一些,而且,由于结构简单,性能会比较不错,所以,在只需要拍摄静止物体的场合,选择卷帘快门的 CMOS 相机会是不错的选择。
CCD与CMOS区别
CCD 和 CMOS 是两种不同的成像芯片结构,很难说哪种更好一些。常见的芯片中,由于 CMOS 的集成度比较高,功耗小,适合在手机、QQ 摄像头中使用,所以,CMOS 目前的发展方向是像素尺寸比较小、低成本,高性价比。这也使大家有一个感觉,就是 CMOS的价格和性能都比较低,其实这是不准确的,CCD 也有低端和高端的,CMOS 也是一样,所以,很难说 CMOS 就是比 CCD 差。这只是两种不同的工艺。
你需要如何设置相机最短的曝光时间?
如果您需要抓拍运动物体,是不是选用适合抓拍运动物体的相机,如转移型 CCD,或全帧快门 CMOS 相机就可以了呢?答案是否定的,您还需要设置合适的曝光时间,因为相机在抓拍运动的物体时会由于积分效应不可避免的会产生不同程度运动模糊。
应用案例说明
要想拍到清晰的高速运动物体,准则就是,在曝光时间△T内,物体成的像在感光面上移动的距离不超过一个像素。例如:对 10mm 的物体,要求分辨精度到 10um,那么需要 1000像素的分辨率,即每一个像素对应物体的物空间长度是 100um,依据准则,曝光时间△T 内物体运动的距离应该不超过 100um,假设物体运动的物体为 V=5m/s,那么有:
V×Texp < 100um;
Texp < 20us ;
一个简单的计算曝光时间的公式是:
Texp < 视野宽度/(图像宽度×物体该方向移动速度)
或 Texp < 视野高度/(图像高度×物体该方向移动速度)
不过,曝光时间太短,如果相机的灵敏度不是很高,图象就会太暗。不过在工业检测场但是,有些场合,比如,交通上的高速道路抓拍,因为无法加光源,而车的运动速度又比较快,所以,这时就需要对相机的灵敏度提出很高的要求了。
