carsim学习笔记4——路面的一些设置1

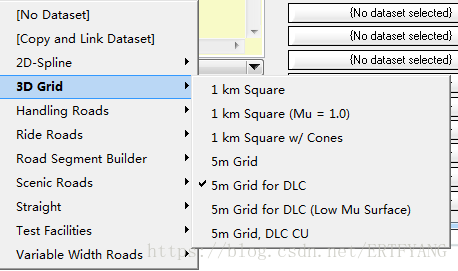

这里以3D路面为例

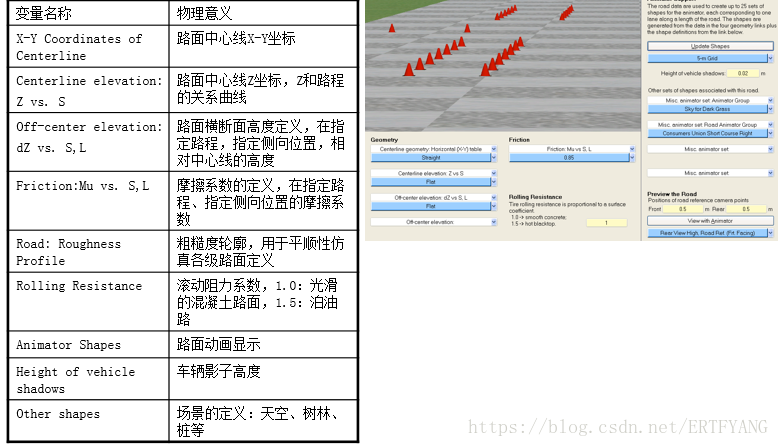

点击路面进去具体的设置界面

路面中心线X_Y坐标，这里选择的是一条直线

路面高度与位移的关系，即道路的坡度大小设置

路面左右两侧高度的设置，可以设为一边高一边低，一般在曲线路面是使用，为了保证一定的离心力

1、路面中心线X_Y坐标的设置

2、

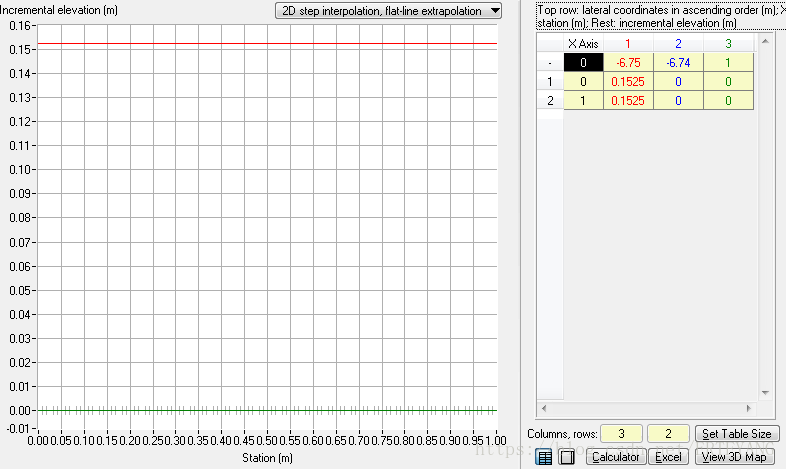

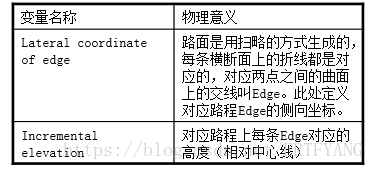

3、路面超高（不清楚这个术语的字是否正确）设置

同样，新建一个数据库，点击蓝色部分进入具体的参数设置，如下图所示

点击右下角的view 3DMap显示出一个立体的图，其中

2、路面附着系数

这里选择的是常量的附着系数

3、滚动阻力系数

一般默认为1

4、

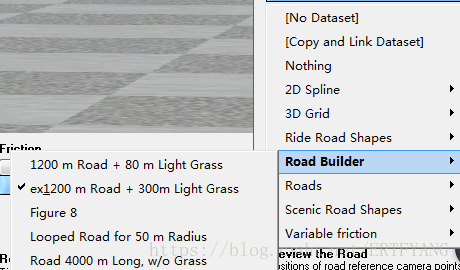

这里的ex.……是在1200m……的基础上建立的，点击进入具体的参数设置页面如下所示

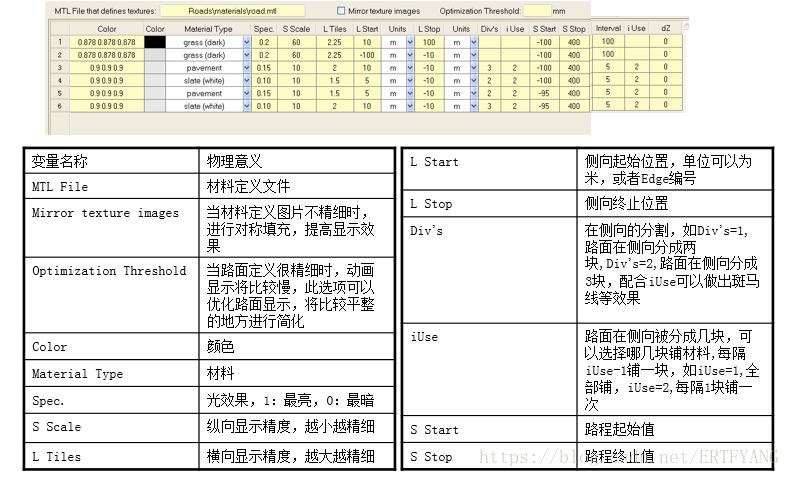

其中，road（medium）表示真正的路面；road trasition表示的是路基 ；grass表示道路两侧的草地，可以设置为其他；

① L tiles参数的设置

以路面的这一行的参数设置为例，将L tiles有原来的1改为2，则路面的中线有一根变为相邻的2根线

②、L start 和L stop 用来更改路面的宽度

③、S start 和S Stop用来设置路面的起始坐标和终止坐标

3、云彩的设置（不重要）

4、路桩的设置

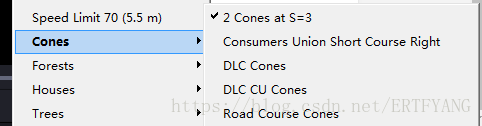

复制2cones at s=3，并建立一个新的数据库，并点击进入参数设置界面如下所示。

4.1 增加路桩个数

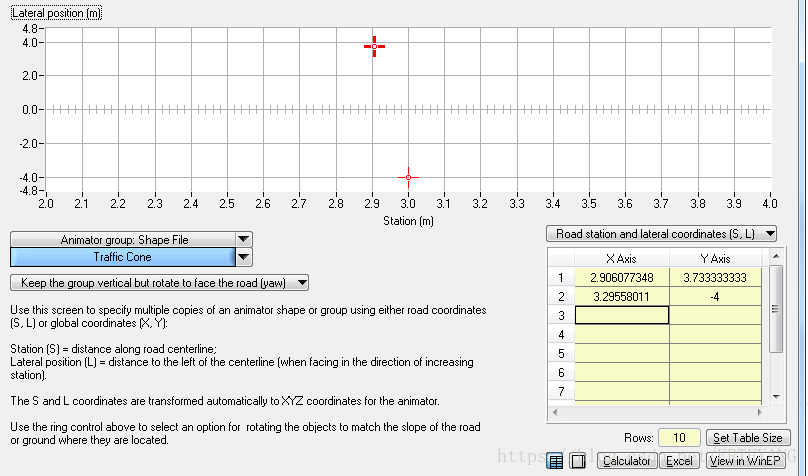

设置上图右下角的row里面的数值，这个值代表着路桩的个数

按着crtl键点击图中的红色十字，然后再别的地方点击，就会出现一个新的红色十字图标，拖动这个红色十字，右下角对应的坐标也发生相应的改变。也可以直接在表格里面修改路桩的坐标以改变路桩的位置。

注：也可以将路桩（cones）改为房屋，树木，森林等
