在ADS中进行DCR仿真

1 DCR概念
DCR：直流电阻，英文全称：Direct Current Rsistance。在DC-DC电源系统中，DCR是一个很常见的用来衡量电源PCB设计的指标。在很多高速电路，电源供电系统中，我们经常可以看到要求XX电源DCR＜XXmΩ等。
在PCB设计中，DCR仿真的手段有很多，Sigrity,ADS等是当前知名的仿真软件。今天主要以ADS2011软件来讲解如何进行DCR仿真。
2 建立工程

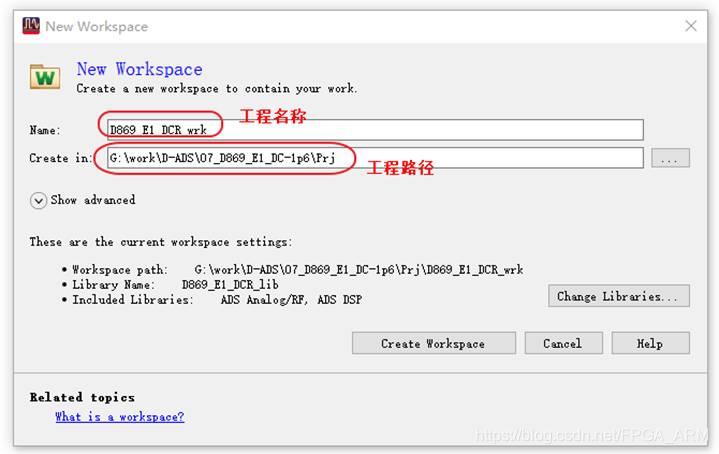

命名工程，选定好存储路径；

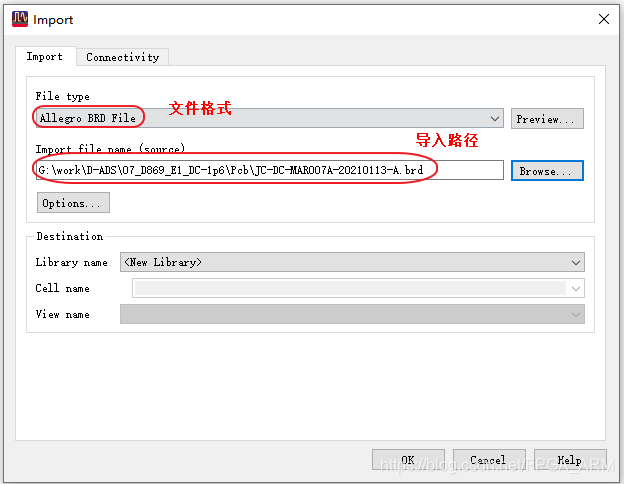

导入PCB文件，File -> Import -> Design;

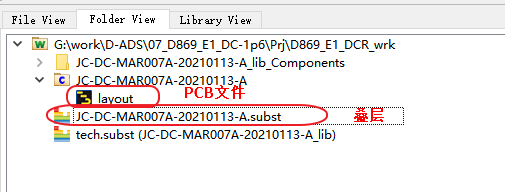

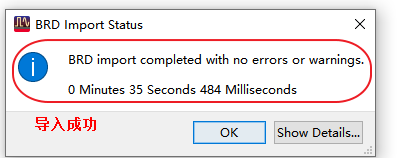

导入成功后，看到如下提示。


3 设计叠层

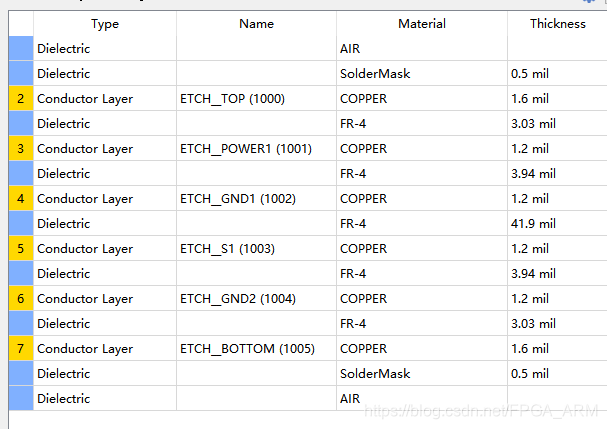

打开叠层，根据板厂提供的叠层进行配置：

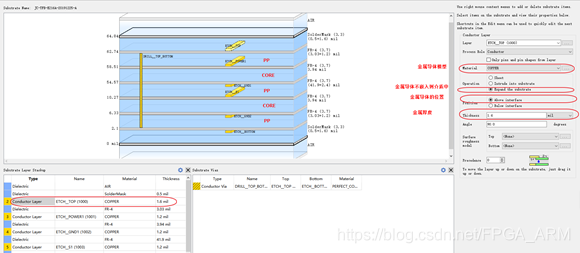

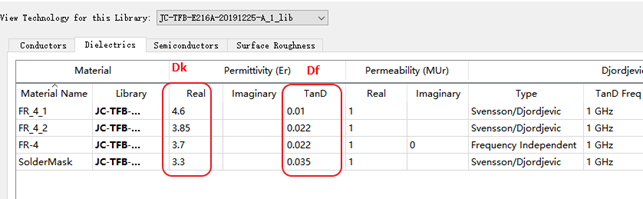

添加介质材料并修改材料参数，主要是介电常数和损耗角

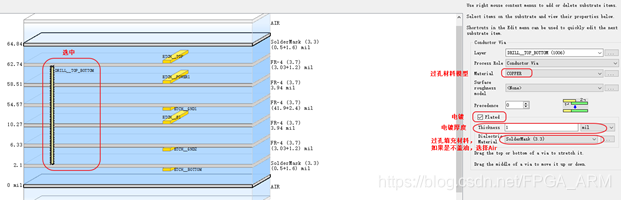

设置过孔

4 配置仿真环境

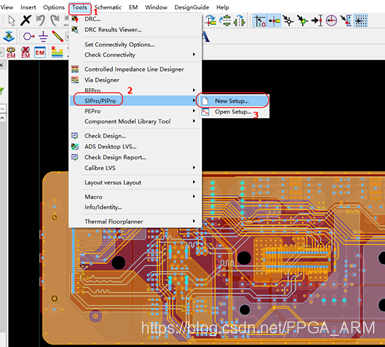

打开Layout，建立sipi仿真组件；

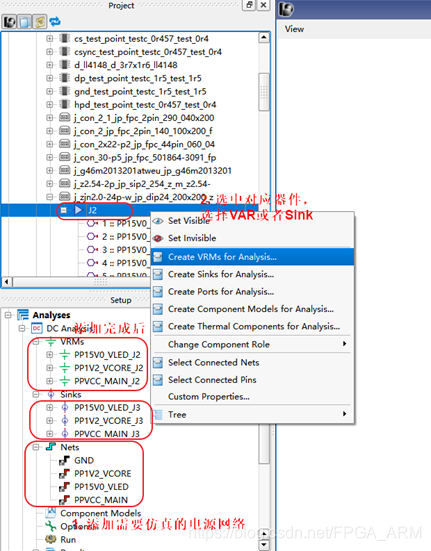

设置仿真网络，设置VAR和Sink；

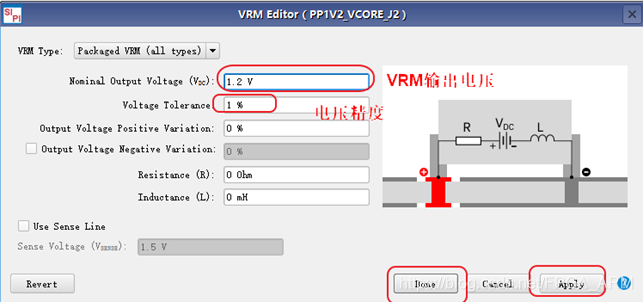

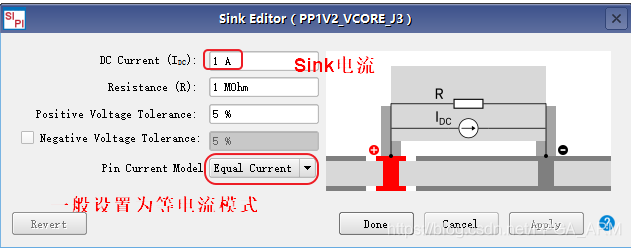

配置VAR和Sink.
设置sink的电流参数，电压的spec，如果没有spec建议电压高于1.8v设置为5%，电压低于1.8v设置为3%.


5 仿真结果查看

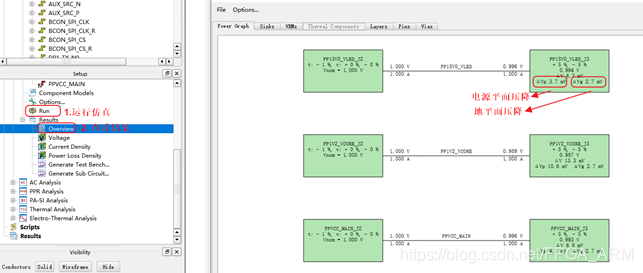

结果中包含总压降以及电源平面和地平面分别占用的压降。

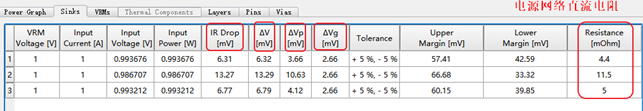

Sink端结果如下，跟12结果一致，其中最后一项增加直流电阻值（该值同时包含了电源
平面和地平面的直流电阻值，注意地平面由于是电源平面共用的，所以地平面的电流为所
有同时仿真时的电源平面的电流值之和，算地平面的电阻值时需注意）

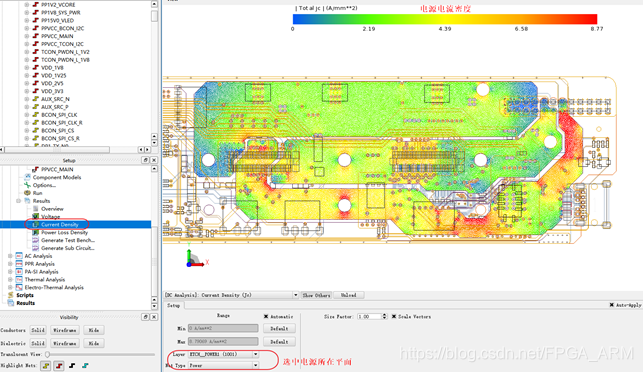

查看电源平面的地平面的电流密度分布，查看设计瓶颈
