Verilog基础知识-——计数器设计以及任意分频设计与modelsim仿真

已于 2022-09-11 21:01:35 修改
阅读量1.3w 收藏 157
点赞数 15
分类专栏： FPGA基础、modelsim仿真 文章标签： verilog 数字信号处理 fpga开发 fpga 硬件工程
于 2021-03-31 16:39:18 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/H19981118/article/details/115353714
版权

文章目录

计数器的逻辑功能：记录时钟脉冲的个数

1、 模10计数器的设计与仿真

现要求设计模10计数器，0到9循环累加，计数满清0。

 module Count_1(
    input clk,
	input rst_n,

	output reg [3:0] cnt
);

always@(posedge clk or negedge rst_n)
    if(!rst_n)
	    cnt <= 4'd0;
    else if(cnt == 4'd9)
	    cnt <= 4'd0;
	else
	    cnt <= cnt + 1'b1;

endmodule

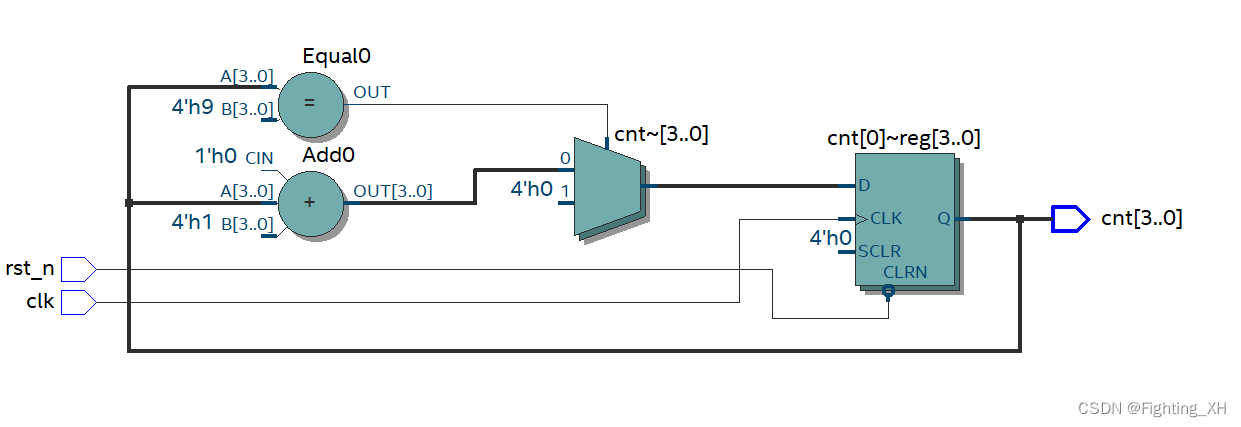

综合出的RTL：
在这里插入图片描述

testbench仿真：

`timescale 1ns/1ps //时间精度
`define Clock 20 //时间周期
module Count_1_tb;

    reg clk;
	reg rst_n;

	wire [3:0] cnt;

Count_1 u1(
          .clk(clk),
		  .rst_n(rst_n),
		  .cnt(cnt)
);
//产生时钟激励
initial	 clk = 0;
always #(`Clock/2) clk= ~clk;

//产生复位激励
initial begin
   rst_n=0; #(`Clock*5);
   rst_n=1;

#500
$stop;
end
endmodule

波形如下：复位拉高，计数器实现从0-9的计数，每当计数到9后即可清零。
在这里插入图片描述

2、加入使能信号

设计带使能的模10计数器。当复位拉高且使能信号有效的时候开始0到9循环累加计数，计数满清0.

verilog代码：

 module Count_1(
    input clk,
	input rst_n,
	input en,

	output reg [3:0] cnt
);

always@(posedge clk or negedge rst_n)
    if(!rst_n)
	    cnt <= 4'd0;
	 else if(en)begin
        if(cnt == 4'd9)
	        cnt <= 4'd0;
	     else
	        cnt <= cnt + 1'b1;
	end
	else
	    cnt <= cnt;

endmodule

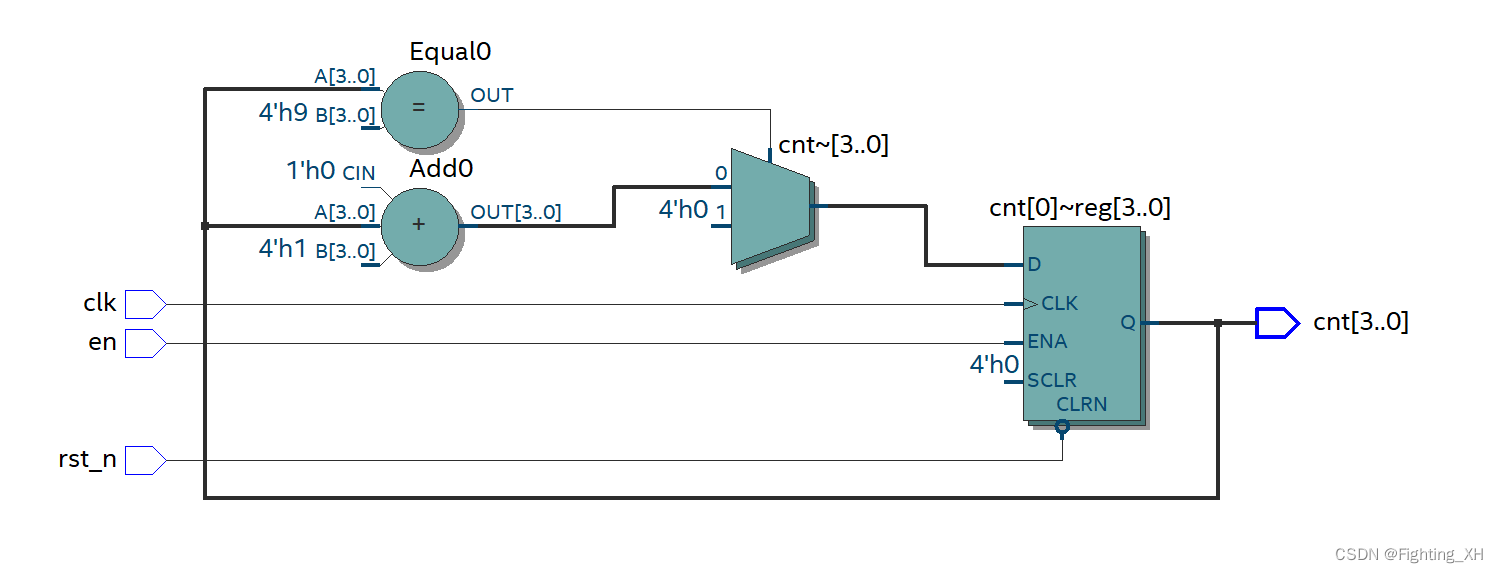

生成的RTL图：
在这里插入图片描述

tb仿真文件：

`timescale 1ns/1ps //时间精度
`define Clock 20 //时间周期
module Count_1_tb;

    reg clk;
	reg rst_n;
	reg en;

	wire [3:0] cnt;

Count_1 u1(
          .clk(clk),
		  .rst_n(rst_n),
		  .cnt(cnt),
		  .en(en)
);
//产生时钟激励
initial	 clk = 0;
always #(`Clock/2) clk= ~clk;

//产生复位激励和输入
initial begin
   rst_n=0;
	en = 0;
	#(`Clock*5);
   rst_n=1;
	#(`Clock*2);
	en = 1;
   #500
   $stop;
end
endmodule

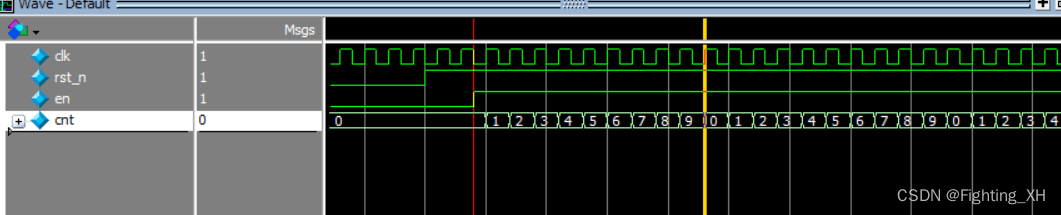

波形可看到，复位拉高后并没有直接开始计数，只有当en信号有效的时候，才能开始计数。

在这里插入图片描述

3、先递增后递减的计数器设计与仿真

设计一个计数器，先递增，递增到一定数后开始递减，递减到一定数后又递增，循环反复
.
复位拉高且使能信号有效，进行计数。
当递增标志信号有效且未增到9，则计数器+1
当递减标志信号有效且未减到0，则计数器-1
递增信号、递减信号

module Count_1(
		input         clk                 ,
		input         rst_n               ,
		input         en                  ,

		output reg    [3:0]cnt               ,
		output reg    flag_x   //递增递减的标志信号
);


always @(posedge clk or negedge rst_n) begin
    if (!rst_n)
        cnt <= 0;
	 else if(en)begin
       if(flag_x==0 && cnt<9) //递增有效且计数小于9
        cnt <= cnt + 1;
     else if(flag_x==1 && cnt>0)//递减有效且计数大于0
        cnt <= cnt - 1;
		end
	 else
	      cnt <= 0;
end

//生成递增递减的标志信号
always @(posedge clk or negedge rst_n) begin
    if (!rst_n)
        flag_x <= 0;
    else if(flag_x==0 && cnt==9)
        flag_x <= 1;
    else if(flag_x==1 && cnt==0)
        flag_x <= 0;
end
endmodule

tb仿真文件：

`timescale 1ns/1ps //时间精度
`define Clock 20 //时间周期
module Count_1_tb;

    reg clk;
	reg rst_n;
	reg en;

	wire [3:0] cnt;
	wire flag_x;

Count_1 u1(
          .clk(clk),
		  .rst_n(rst_n),
		  .cnt(cnt),
		  .en(en),
		  .flag_x(flag_x)
);
//产生时钟激励
initial	 clk = 0;
always #(`Clock/2) clk= ~clk;

//产生复位激励和输入
initial begin
   rst_n=0;
	en = 0;
	#(`Clock*5);
   rst_n=1;
	#(`Clock*2);
	en = 1;
   #500
   $stop;
end
endmodule

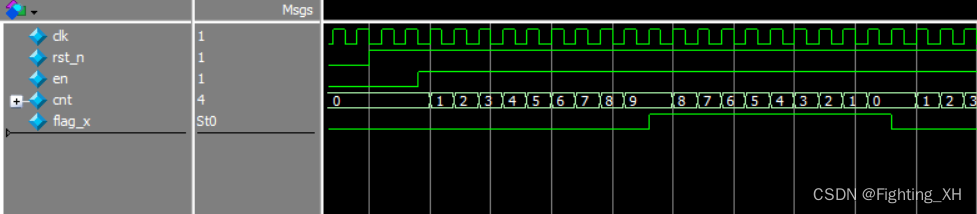

波形如下：
当en信号有效且flag_x为低电平，计数器小于9的时候，开始了0-9递增计数；当计数到9且flag_x为高电平，表示开始递减计数，于是从9-0；
在这里插入图片描述

4、二分频（用D触发器实现）

Verilog代码：

module Count_1(
		input         clk   ,
		input         rst_n ,

		output reg    out
);

always @(posedge clk or negedge rst_n)
    if (!rst_n)
        out <= 0;
	 else
	     out <= ~out;
endmodule

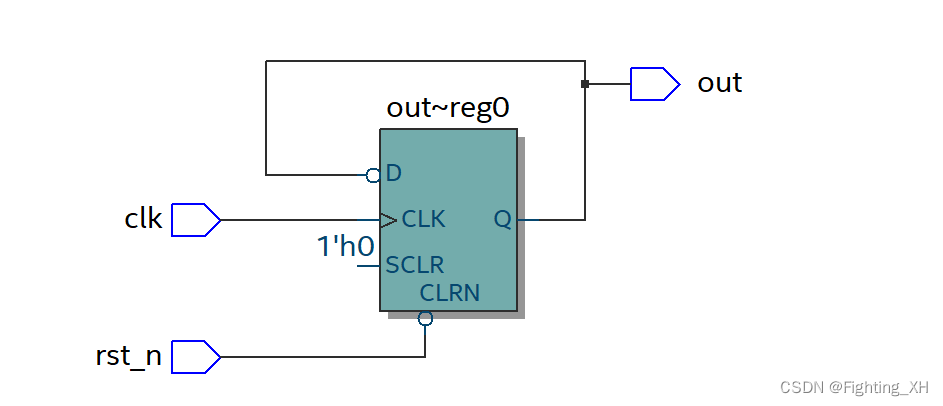

RTL图：
在这里插入图片描述

tb测试文件：

`timescale 1ns/1ps //时间精度
`define Clock 20 //时间周期
module Count_1_tb;
    reg clk;
	reg rst_n;
	wire out;

Count_1 u1(
        .clk(clk),
		  .rst_n(rst_n),
		  .out(out)
);

//产生时钟激励
initial	 clk = 0;
always #(`Clock/2) clk= ~clk;

//产生复位激励和输入
initial begin
   rst_n=0;
	#(`Clock*5);
	rst_n=1;
	#(`Clock*5);
   #500
   $stop;
end
endmodule

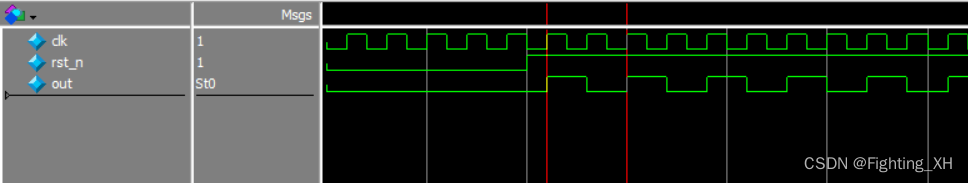

可看到输出的一个周期中，包含两个clk脉冲，因此实现了二分频。
在这里插入图片描述

5、三分频

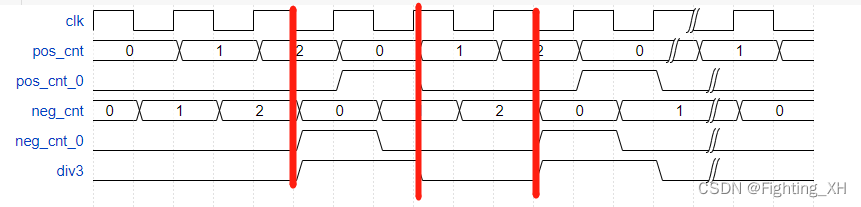

由div3可看到，其为clk的三分频信号。pos_cnt为clk上升沿计数器，neg_cnt为下降沿计数器。由于是三分频，因此计数三个clk的上升和三个clk的下降沿即可，最后进行逻辑或运算得到div3.

在这里插入图片描述

verilog代码：

module Count_1(

	input rst_n,
	input clk,

	output reg [1:0] pos_cnt,  //上升沿计数器
	output reg [1:0] neg_cnt,  //下降沿计数器

	output reg neg_cnt_0,  //上升沿脉冲信号
	output reg pos_cnt_0, //下降沿脉冲信号

	output div3_o//输出三分频

);


//上升沿计数且每计数到2清零
always@(posedge clk or negedge rst_n) begin
	if(!rst_n)
		pos_cnt<=2'd0;
	else if(pos_cnt==2'd2)
		pos_cnt<=2'd0;
	else
		pos_cnt<=pos_cnt+1'b1;
end

 //下降沿计数且每计数到2清零
always@(negedge clk or negedge rst_n)begin

	if(!rst_n)
		neg_cnt<=2'd0;
	else if(neg_cnt==2'd2)
		neg_cnt<=2'd0;
	else
		neg_cnt<=neg_cnt+1'b1;
end

//产生两个时钟沿的脉冲信号
always@(posedge clk or negedge rst_n)
begin
	if(!rst_n)
		pos_cnt_0<=1'b0;
	else if (pos_cnt == 2'd1)
	   pos_cnt_0<=1'b1;
	else
      pos_cnt_0<=1'b0;
end

always@(negedge clk or negedge rst_n)
begin
	if(!rst_n)
		neg_cnt_0<=1'b0;
	else if (neg_cnt == 2'd1)
	   neg_cnt_0<=1'b1;
	else
      neg_cnt_0<=1'b0;
end
assign div3_o = pos_cnt_0 | neg_cnt_0;

endmodule

tb测试文件：


`timescale 1ns/1ps //时间精度
`define Clock 20 //时间周期

module Count_1_tb;

   reg rst_n;
   reg clk;
   wire  [1:0] pos_cnt;  //上升沿计数
   wire  [1:0] neg_cnt;  //下降沿计数
   wire pos_cnt_0;
   wire neg_cnt_0;
   wire div3_o;

Count_1 u1(
		.clk(clk),
		.rst_n(rst_n),
		.pos_cnt(pos_cnt),
		.neg_cnt(neg_cnt),
		.neg_cnt_0(neg_cnt_0),
		.pos_cnt_0(pos_cnt_0),
		.div3_o(div3_o)
	);

initial clk = 0;
	always #(`Clock/2) clk= ~clk;

initial begin
	   rst_n=0 ;
		#(`Clock*20);
	   rst_n=1;
	   #(`Clock*100);
	   $stop;
end

endmodule

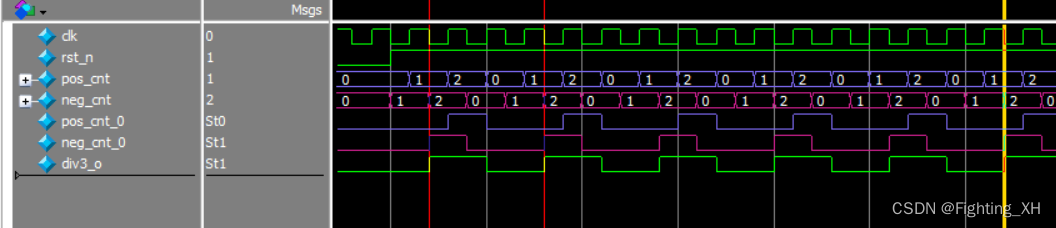

波形仿真：
在这里插入图片描述

6、任意分频（占空比为50%）

任意分频通过计数器实现，但需要注意的是任意分频电路分为两种：奇数分频和偶数分频。偶数分频可直接采用计数器实现，而奇数分频还需要利用组合逻辑。
.
建议在设计过程中采用参数化设计，这样就可以随时改变参量以得到不同的分频需要。
.
在对时钟要求不是很严格的FPGA系统中，分频通常都是通过计数器的循环计数来实现的，否则将采用PLL来实现。

6.1 任意偶数N分频方式

方法1、先得到1Mhz的时钟，然后每（N/2-1 ）和 N-1进行翻转
.
方法2、设计一个 N/2计数器，计数到（N/2-1）清零，然后每（N/2）-1 进行翻转。

例1：通过1Mhz时钟的方式进行偶数分频。

系统时钟为50Mhz，假如要产生1Mhz的时钟，则需要对系统时钟进行分频处理，50分频为偶数分频，可以采用计数的方式进行实现，50/1=50，则计数到49次的时候清零，否则进行+1计数，然后产生1Mhz的时钟频率

module Count_1(

input rst_n,
input clk,
output reg [7:0]cnt,  //上升沿计数
output reg out

);

always@(posedge clk or negedge rst_n )
begin
	if(!rst_n)
		cnt<=1'b0;
	else if(cnt==8'd49)begin
		cnt<=1'b0;
	 end
	else
		cnt<=cnt+1'b1;
end

always@(posedge clk or negedge rst_n )
begin
	if(!rst_n)
		out <= 0;
	else if(cnt ==8'd24 | cnt ==8'd49  )begin
		out <= ~out;
	 end
	else
		out <= out;
end

endmodule

`timescale 1ns/1ps //时间精度
`define Clock 20 //时间周期

module Count_1_tb;

		reg rst_n;
		reg clk;
		wire [7:0] cnt;  //上升沿计数
		wire out;

Count_1 counter
			(
			  .clk(clk),
			  .rst_n(rst_n),
			  .cnt(cnt),
			  .out(out)
);
initial	clk = 0;
always #(`Clock/2) clk= ~clk;

initial begin
   rst_n=0 ;
	#(`Clock*20);
   rst_n=1;
   #(`Clock*150);
   $stop;
end
endmodule

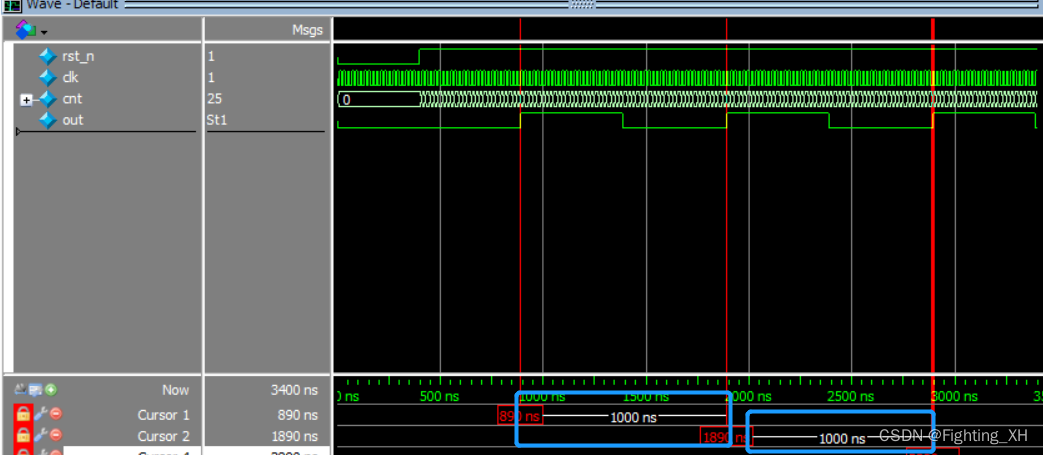

波形如下 ：
此时的计数器cnt为50计数器。我们让其在中间24和49的位置进行翻转，最终得到了周期为1000ns的输出，对应的时钟频率为1Mhz
在这里插入图片描述

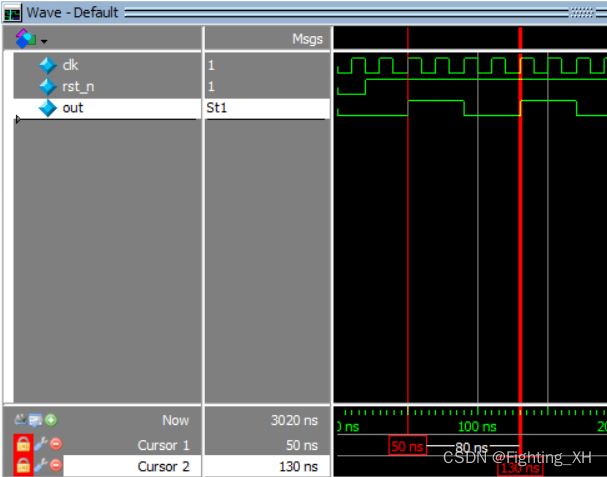

例2：通过设计N/2计数器的方式进行偶数4分频。

module Count_1(
		input         clk   ,
		input         rst_n ,

		output reg    out
);
reg [2:0] cnt;

always @(posedge clk or negedge rst_n)
    if (!rst_n)
        cnt <= 0;
	 else if(cnt == 1)
	     cnt <= 0;
	 else
	     cnt <= cnt + 1;


always @(posedge clk or negedge rst_n)
    if (!rst_n)
        	out  <= 0;

	 else if(cnt == 1)
	      out  <= ~out;


endmodule

tb测试文件：


`timescale 1ns/1ps //时间精度
`define Clock 20

module Count_1_tb;

		reg clk;
		reg rst_n;

		wire out;  //上升沿计数

Count_1 inst_Count_1 (
    .clk(clk),
    .rst_n(rst_n),
     .out(out)
    );

initial clk = 0;
always 	#(`Clock/2) clk = ~clk;


initial begin
   rst_n = 0;
	#20;
	rst_n = 1;
   #(`Clock*150);
   $stop;
end
endmodule

在这里插入图片描述

6.2 任意奇数N分频方式

方法：

第一步：设计N计数器（加到N-1清零）
.
第二步：产生上升沿分频信号和下降沿分频信号【都分别在（N-1）/2 和 N-1 处进行翻转 】
.
第三步：对第二步中的两个信号进行或运算。

例子：进行三分频设计：

如下为三分频的原理，设计模3计数器，分别进行时钟上升沿和下降沿的相应检测，输出的信号进行或运算。
在这里插入图片描述
verilog代码：

module Count_1(
		input         clk   ,
		input         rst_n ,

		output        out
);
reg [1:0] cnt;
reg pos_div;
reg neg_div;

always @(posedge clk or negedge rst_n)
    if (!rst_n)
        cnt <= 0;
	 else if(cnt == 2)
	     cnt <= 0;
	 else
	     cnt <= cnt + 1;


//上升沿分频信号
always @(posedge clk or negedge rst_n)
    if (!rst_n)
        	pos_div  <= 0;

	 else if(cnt == 1)
	      pos_div  <= ~pos_div;
	 else if(cnt == 2)
	      pos_div  <= ~pos_div;
	 else
	     pos_div  <= pos_div;

//下降沿分频信号
always @(negedge clk or negedge rst_n)
    if (!rst_n)
        	neg_div  <= 0;

	 else if(cnt == 1)
	      neg_div  <= ~neg_div;
	 else if(cnt == 2)
	      neg_div  <= ~neg_div;
	 else
	     neg_div  <= neg_div;
//或运算
assign out = pos_div | neg_div;



endmodule

tb测试文件同上。

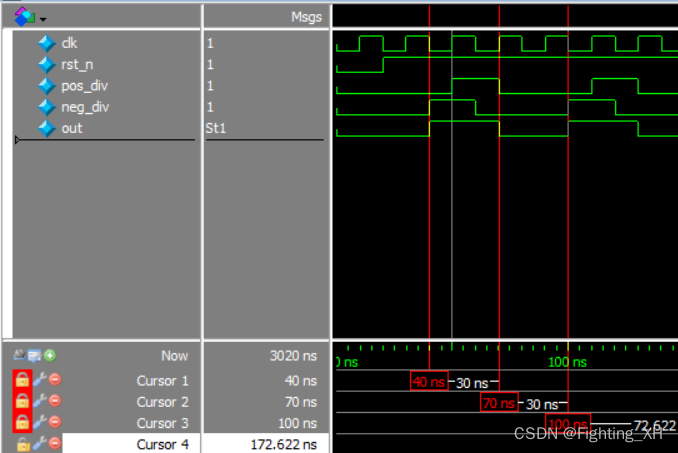

波形如下：直接看分频出来的out信号的周期是60ns，说明三分频成功。

在这里插入图片描述

产生iic的scl 250khz时钟频率

方法：先50分频产生1Mhz时钟，然后4分频产生250Khz

module Count_1(

    input clk,
    input rst_n,


    output i2c_scl,  //iic总线的串行时钟信号250Khz
    output i2c_clk  //1Mhz

    );

reg [5:0] clk_1_cnt;
reg [1:0] clk_1_4_cnt;
reg clk_1; //1Mhz
reg clk_1_4;//250Khz

//通过系统时钟50Mhz得到1Mhz时钟
//产生50计数器
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        clk_1_cnt <= 0;
    end
    else if (clk_1_cnt == 6'd49) begin
        clk_1_cnt <= 0;
    end
    else begin
        clk_1_cnt <= clk_1_cnt + 1;
    end
end
//每计数49和计数24的时候进行翻转，即可生成一个1Mhz的时钟
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        clk_1 <= 0;
    end
    else if (clk_1_cnt == 6'd49 | clk_1_cnt == 6'd24) begin
        clk_1 <= ~ clk_1;
    end
    else begin
        clk_1 <= clk_1;
    end
end

//对1Mhz时钟进行四分频
//产生4计数器
always @(posedge clk_1 or negedge rst_n) begin
    if (!rst_n) begin
        clk_1_4_cnt <= 0;
    end
    else if (clk_1_4_cnt == 2'd3) begin
        clk_1_4_cnt <= 0;
    end
    else begin
        clk_1_4_cnt <= clk_1_4_cnt + 1;
    end
end
//每计数1和计数3的时候进行翻转，即可生成一个250khz的时钟
always @(posedge clk_1 or negedge rst_n) begin
    if (!rst_n) begin
        clk_1_4 <= 0;
    end
    else if (clk_1_4_cnt == 2'd3 | clk_1_4_cnt == 2'd1  ) begin
        clk_1_4 <= ~clk_1_4;
    end
    else begin
        clk_1_4 <= clk_1_4;
    end
end
assign i2c_clk = clk_1;
assign i2c_scl = clk_1_4;
endmodule

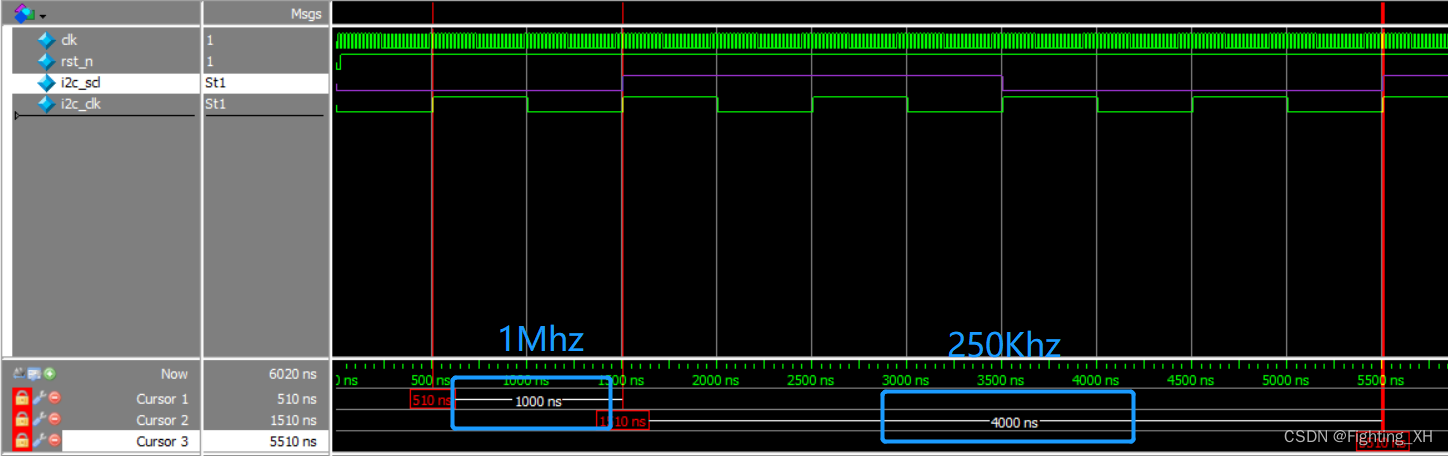

tb仿真：


`timescale 1ns/1ps //时间精度
`define Clock 20

module Count_1_tb;

		reg clk;
		reg rst_n;


		wire i2c_scl;
		wire i2c_clk;


Count_1 inst_Count_1
		(
			.clk     (clk),
			.rst_n   (rst_n),
			.i2c_scl (i2c_scl),
			.i2c_clk (i2c_clk)
		);


initial clk = 0;
always 	#(`Clock/2) clk = ~clk;


initial begin
   rst_n = 0;
	#20;
	rst_n = 1;
   #(`Clock*300);
   $stop;
end



endmodule

在这里插入图片描述

直接利用200分频，生成250khz时钟

module Count_1(

    input clk,
    input rst_n,

    output i2c_clk  //250Khz

    );

reg [7:0] clk_1_cnt;

reg clk_1;


//通过系统时钟50Mhz得到250khz时钟
//产生200计数器
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        clk_1_cnt <= 0;
    end
    else if (clk_1_cnt == 8'd199) begin
        clk_1_cnt <= 0;
    end
    else begin
        clk_1_cnt <= clk_1_cnt + 1;
    end
end
//每计数199和计数99的时候进行翻转，即可生成一个1Mhz的时钟
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        clk_1 <= 0;
    end
    else if (clk_1_cnt == 8'd199 | clk_1_cnt == 8'd99) begin
        clk_1 <= ~ clk_1;
    end
    else begin
        clk_1 <= clk_1;
    end
end


assign i2c_clk = clk_1;
endmodule

在这里插入图片描述

更多计数器的学习

Fighting_FPGA
关注
  • 15
    点赞
  • 踩
  • 157
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 2
    评论
专栏目录
模100 计数器
wangn1633的博客
05-18 4818
模100 计数器 module counter100 #(parameter N=100, WIDTH=7)( input clk, input rst_n_a, output reg [WIDTH-1:0] counter, output reg en); always@(posedge clk or negedge rst_n_a) if(!rst_n_a) begin counter<=0; en<=0;end else if(counter==N-1) begin
verilog 任意比例分频电路的实现_任意分频Verilog实现
weixin_35682020的博客
12-24 426
1.偶数倍(2N)分频使用一模N计数器模块即可实现，即每当模N计数器上升沿从0开始计数至N-1时，输出时钟进行翻转，同时给计数器一复位信号使之从0开始重新计数，以此循环即可。偶数倍分频原理示意图见图1。2.奇数倍(2N+1)分频(1)占空比为X/(2N+1)或(2N＋1-X)/(2N+1)分频，用模(2N＋1)计数器模块可以实现。取0至2N-1之间一数值X(0，当计数器时钟上升沿从0开始计数到X值...
VHDL模十计数器
想要亿只独角兽的博客
06-08 5051
边沿计数器：请设计“模 10”计数器：对时钟 CLK 上升沿信号进行计数，输出是位宽 为 4 位的信号，每当计数到 10 时，便立即回复到初始状态，重新计数。
基于FPGA的可变模计数器设计Verilog代码Quartus仿真
最新发布
xiakunpei123的博客
05-09 414
代码功能： 设计一个可变模计数器(6位数码管2位显示模式4位显示计数) 主要功能: 1.能够任意设定不同的模实现计数 2.能够暂停继续倒计时 3.能够完成常见的810121624303651024计数(独立模式)
双边沿计数器verilog设计（详细说明）
weixin_45614076的博客
08-31 2114
双边沿计数器verilog设计（详细说明）
FPGA面试题【Verilog实现50%占空比的三分频】
DataKing666的博客
06-24 763
FPGA面试题【Verilog实现50%占空比的三分频】
【FPGA】Verilog：时序电路设计 | 二进制计数器 | 计数器 | 分频器 | 时序约束
m0_66307842的博客
03-10 6172
【FPGA】Verilog：时序电路设计 | 二进制计数器 | 计数器 | 分频器 | 时序约束
杭电数字电路课程设计-实验十六-定时与分频实验
11-17
4. **仿真工具**：实验中提到的“仿真”可能是指使用软件工具，如ModelSim、Multisim、Quartus II或VHDL/Verilog仿真器，来验证设计的功能和性能。这些工具可以帮助学生在实际硬件制作之前找出并修正逻辑错误。 5. ...
数字电子钟的设计与仿真-综合文档
05-22
《数字电子钟的设计与仿真》综合文档主要涵盖了数字电子钟的工作原理、设计方法以及相关软件的仿真技术。在现代电子技术中，数字电子钟作为日常生活和工业应用中的常见设备，其设计与仿真对于理解数字系统的基本工作...
xiaoshu.zip_modelsim_小数分频_小数分频verilog
09-22
在ModelSim中，你可以加载Verilog源代码，编译设计，然后创建仿真用例来检查设计是否按预期工作。`testbench`是Verilog代码的一个特殊部分，它模拟了设计的输入和期望的输出，以验证设计的正确性。在这个项目中，`...
CLK_DIV_7_quartusII_verilog_modelsim_时钟奇分频_
10-01
在本项目"CLK_DIV_7_quartusII_verilog_modelsim_时钟奇分频_"中，我们将探讨如何利用Verilog硬件描述语言在Quartus II集成开发环境中设计一个奇数分频器，并通过ModelSim仿真工具进行验证。时钟奇分频是指最终分频...
verilog编写的计数器（4种）
03-09
程序是用verilog编写的计数器模块，里面包含了四种不同控制的计数器，仿真通过！
模为十的计数器(verilog HDL)
03-29
无reset，无load的简单十位计数器的verilog HDL程序。希望对大家有所帮助
ModelSim入门实例——二分频仿真
07-28
在数字电路设计领域，ModelSim是一款广泛使用的仿真工具，它可以帮助设计者验证硬件描述语言（如VHDL或Verilog）编写的逻辑电路。本教程将深入浅出地介绍如何使用ModelSim进行二分频仿真实验，这对于初学者来说是一...
数字IC手撕代码--芯源（三分频）
qq_57502075的博客
03-20 760
设计两个三分频时钟clk1和clk2，占空比分别为1/3和2/3，一个下降沿触发，一个上升沿触发，两个时钟相与得到占空比50%的三分频。用Verilog设计一个3分频器，要求50%占空比。波形结果是一个占空比50%的三分频。更多手撕代码题可以前往。
verilog之分频大全
小秦同学的博客
06-01 3539
verilog实现偶数分频、奇数分频、小数分频和倍频的代码和仿真！ testbench及仿真图 50％占空比的3分频 50％占空比的5分频 testbench及仿真图 250/3分频 250/3分频，3个慢时钟对应250个快时钟
Verilog数码显示器00~99循环计数器电路
Hennys的博客
07-24 8411
采用2位7段数码显示器设计一个00~99循环计数器电路。输入包括一个时钟输入端和一个低电平复位端， 复位时输出88，两个输出分别控制高位和低位数码显示器。 7位数码管显示器的结构图如下： `timescale 1ns / 1ps ////////////////////////////////////////////////////////////////////////////////// // Company: // Engineer: // // Create Date: 2020/07/24
奇偶校验器设计（奇偶校验与奇偶检测，XOR法和计数器法|verilog代码|Testbench|仿真结果）
Loudrs的博客
05-06 6107
奇偶校验器设计主要思路是通过弄清一组数据中“1”和“0”的数目。若是奇校验则原始码流+校验位总共有奇数个“1”；若是偶校验则原始码流+校验位总共有偶数个“1”。 设计方法主要有XOR法和计数器法。XOR法最简单，只需要对数据使用按位异或，输出为“0”代表数据中“1”位偶数个；计数器法最直观，计数器中数值的奇偶性表示对应数据中“1”个数的奇偶。 Tips:判断计数器是奇数还是偶数主要有判断data_out[0]和取余数两种方法，前者综合后耗损的资源太多不推荐前者。
IC面试常考题 Verilog三分频电路设计（占空比50%，三分之一，三分之二）
热门推荐
qq_41884662的博客
03-02 1万+
实现三分频电路最简单的是： 利用计数器实现。 时序图分析（本人比较懒，平常科研忙，所以直接手画时序图了，懒得用软件画了）： 直接上图分析：利用计数器每隔三个周期信号翻转一次，同时在不同的计数下翻转得到的同步信号 clk_1和clk_2，再利用异或即可实现出一个不同占空比的三分频信号（同样的方法也可扩展到其他奇数分频设计中）。 例如占空比50%： module Div_three( input clk, input rst_n, output div_three ); reg
verilog分频计数器
07-25
Verilog分频计数器是一种用于对系统时钟进行分频处理的电路。根据引用\[1\]和引用\[2\]的描述，分频器可以分为偶数分频和奇数分频两种方式。 对于偶数分频，最简单的二分频可以通过在原时钟的上升沿进行输出信号翻转来实现。而对于更高的偶数分频比如4分频，可以使用计数器，在计数器计到2个上升沿的时候进行输出信号翻转。具体来说，计数器的范围为0-(N-1)，其中N为偶数，选择一个值K，当计数器在0~K范围内时，输出信号为低电平；在(K+1)-(N-1)范围内为高电平，从而实现了分频。这样的偶数分频器可以通过参数化设计来灵活地改变分频比例\[1\]。 对于奇数分频，最简单的三分频无法直接使用计数器进行实现。根据引用\[2\]的描述，正确的思路是取两路上升沿和下降沿信号，然后对这两路信号取或。具体来说，可以使用计数器在0-2之间循环计数，控制输出1个高电平，2个低电平的信号1，然后将信号1延迟半个周期得到信号2，最后将信号1与信号2相与得到50%占空比的3分频信号。对于其他奇数分频，可以使用类似的方法进行设计\[2\]。 根据引用\[3\]的例子，如果系统时钟为50MHz，要产生1MHz的时钟，则可以进行50分频。可以使用计数器进行实现，当计数器计到49次时清零，否则进行+1计数。同时，根据计数器的值，可以控制输出信号的翻转，从而得到1MHz的时钟频率。 综上所述，Verilog分频计数器可以根据需要选择偶数分频或奇数分频的方式，并通过计数器和组合逻辑来实现所需的分频比例。 #### 引用[.reference_title] - *1* *3* [Verilog基础知识-——计数器设计以及任意分频设计与modelsim仿真](https://blog.csdn.net/H19981118/article/details/115353714)[target="_blank" data-report-click={"spm":"1018.2226.3001.9630","extra":{"utm_source":"vip_chatgpt_common_search_pc_result","utm_medium":"distribute.pc_search_result.none-task-cask-2~all~insert_cask~default-1-null.142^v91^control_2,239^v3^insert_chatgpt"}} ] [.reference_item] - *2* [Verilog分频器](https://blog.csdn.net/qq_39586852/article/details/125836784)[target="_blank" data-report-click={"spm":"1018.2226.3001.9630","extra":{"utm_source":"vip_chatgpt_common_search_pc_result","utm_medium":"distribute.pc_search_result.none-task-cask-2~all~insert_cask~default-1-null.142^v91^control_2,239^v3^insert_chatgpt"}} ] [.reference_item] [ .reference_list ]

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 2
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

Fighting_FPGA

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
