今天看了篇关于永磁同步电动机矢量控制的论文,特别是数学模型这一块看了不少时间,由于线性代数学的太久有点忘了,在推导时花了不少时间。

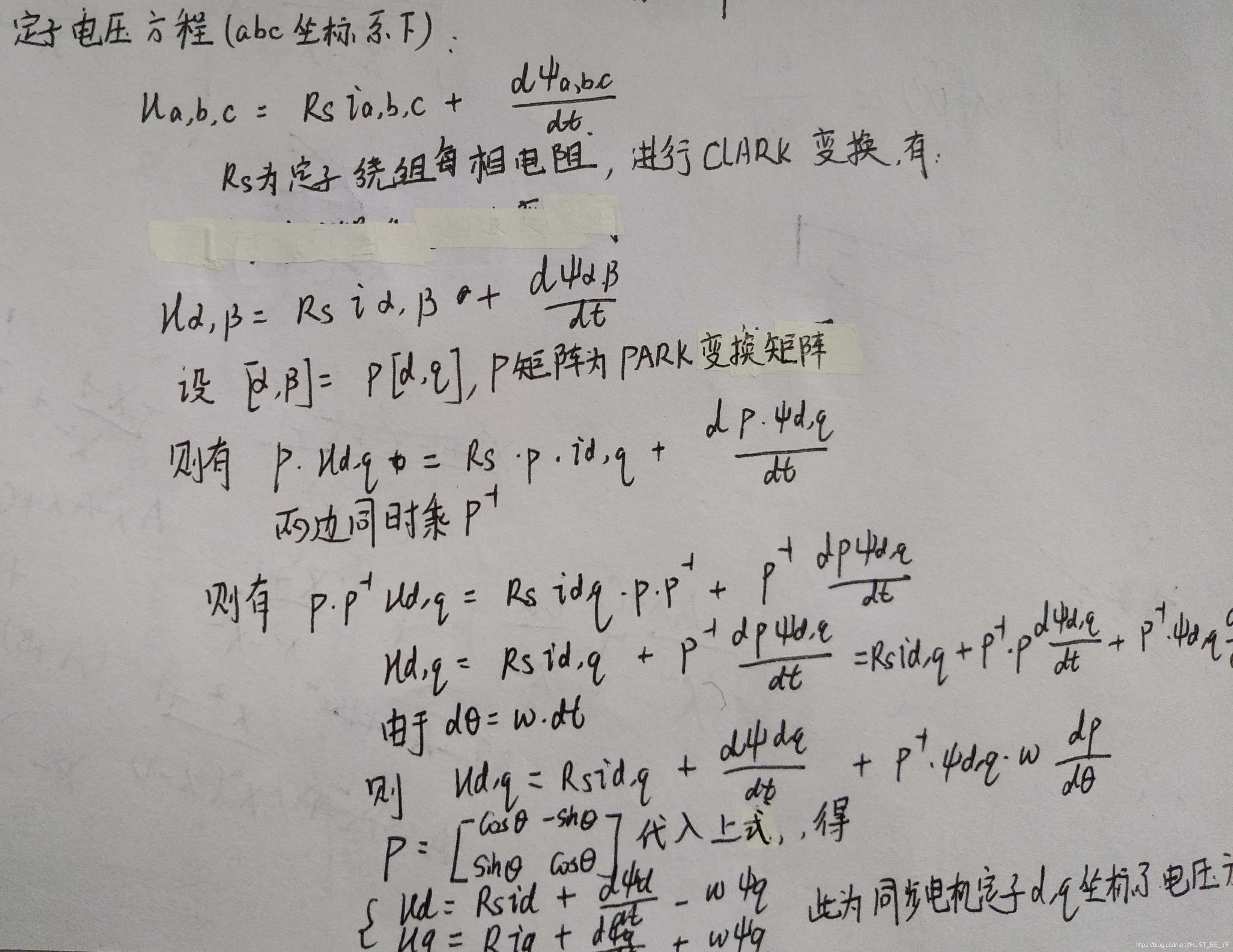

首先是定子电压方程从abc静止三相坐标系到dq旋转坐标系下的推导步骤:

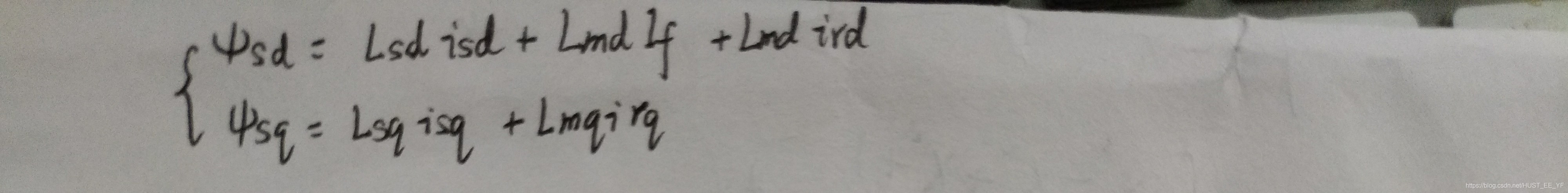

其中磁链方程为:
其中Lsd,Lsq为定子d、q轴自感,Lmd,Lmq为d、q轴定子与转子互感,If为转子励磁电流,Ird为转子阻尼绕组电流。
对于永磁同步电机来说,有dIf/dt=0,将磁链方程代入电压方程

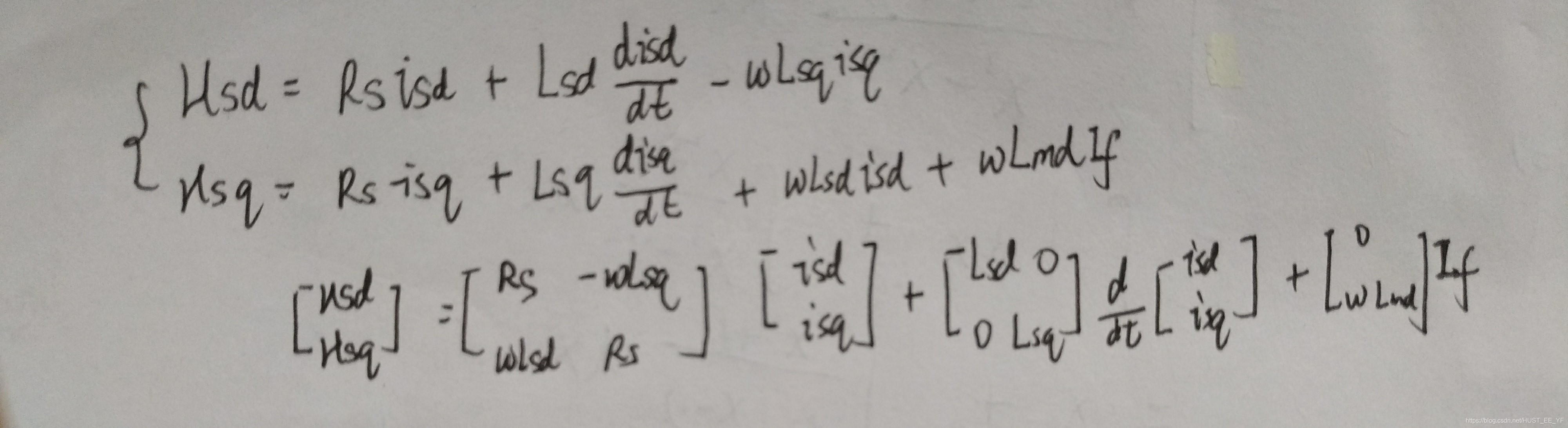

故得到永磁同步电机dq坐标系下的数学模型(后面是写成矩阵形式):
最近在做永磁同步电机矢量控制的仿真。。。还是有点困难。
