无刷电机的结构示例


下面为您介绍“内转子型”、“外转子型”和“风扇一体型”三种无刷电机的结构示例。我们参考相应的图片来了解这三种电机的组成部分及其作用等。

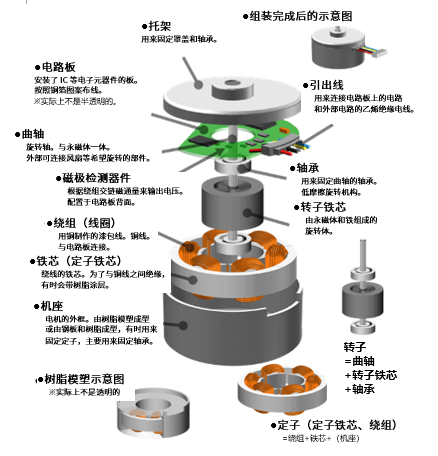

内转子型无刷电机的结构示例


这是转子在定子内侧的内转子型无刷电机的结构示例。

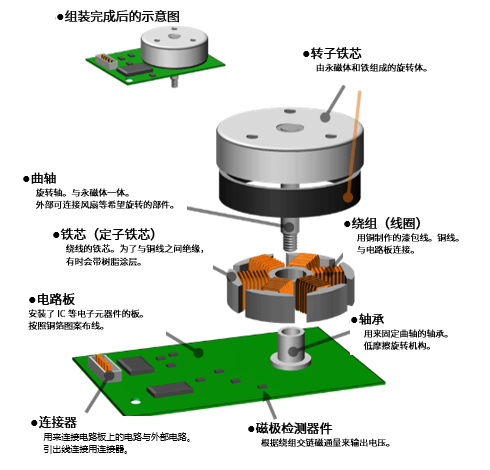

外转子型无刷电机的结构示例


这是转子在定子外侧的外转子型无刷电机的结构示例。

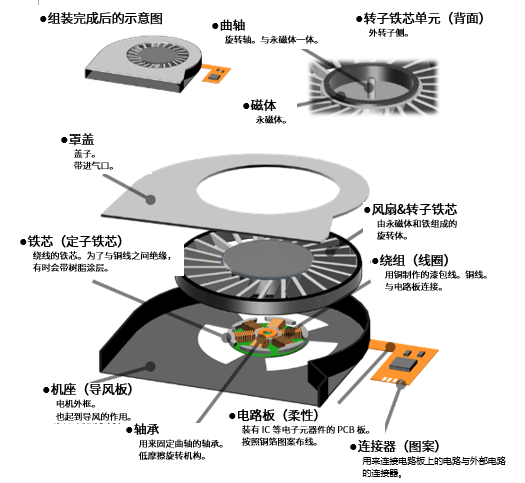

风扇一体型无刷电机的结构示例


这是风扇和转子一体化的无刷电机结构示例。




无刷电机的应用示例

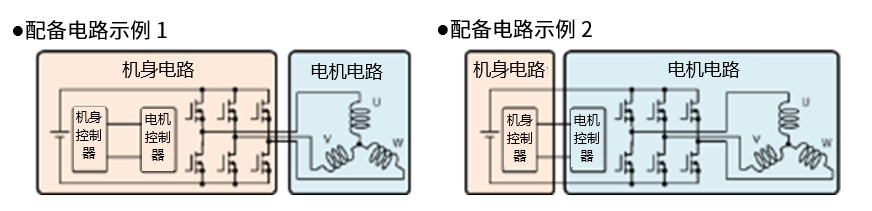

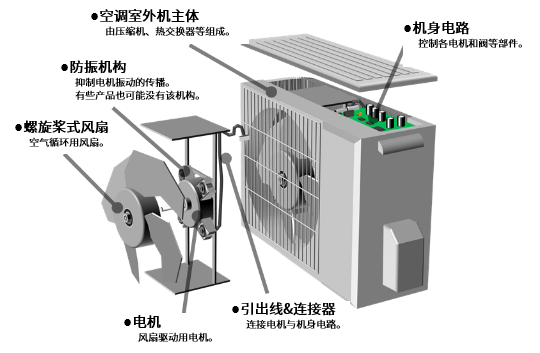

无刷电机的应用非常广泛，其中我们熟悉的应用之一，便是使用了无刷电机的家用空调室外机，其结构示意图如下。至于电机驱动电路，有配置在设备主体侧的情况，也有内置于电机内部的情况。






至此，我们已经了解了电机的一些基础知识。当然，这些只是概略内容，如果您还有不明白的地方，请另行查阅资料。


本文的关键要点


・无刷电机的应用非常广泛，其中我们熟悉的应用之一，便是家用空调室外机。


・无刷电机驱动电路可以配置于设备主体侧，也可以内置于电机中。


来源：techclass.rohm
