物联网LoRa系列-7：LoRa终端模组ASR6505详解

1. ASR6505简介：

在2018年，Semtech公司推出了在综合性能上优于SX1278、SX1276射频收发器的SX1268、SX1262射频收发器，各大厂商也纷纷开始根据新的射频收发器来升级方案，意在取代性能无法适应市场的SX1278、SX1276射频收发器。基于SX1268、SX1262射频收发器的模块设计将会成为今后模块设计市场的主流。

2018年9月20日，翱捷科技(ASR) 正式发布第一款基于SX1262集成的单芯片SOC LoRa终端模组：ASR6501。

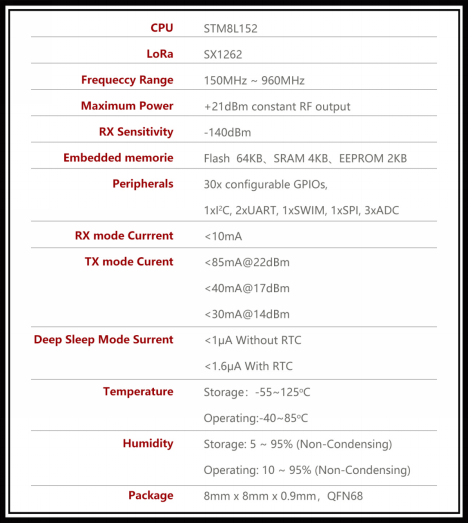

2019年4月11日，技翱捷科(ASR) 在深圳举办的LoRa生态发展及创新应用论坛上，正式发布全新的第三款基于SX1262的LoRa终端模组：ASR6505。该模组是一种通用的LoRa无线通信芯片模组，集成了LoRa射频芯片SX1262和一个8位CISC MCU STM8。

ASR6505射频功能与性能与射频芯片SX1262一致，参看：CSDN

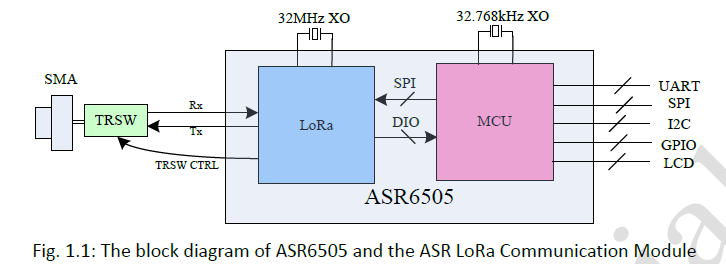

2. ASR6505内部设计框图

---

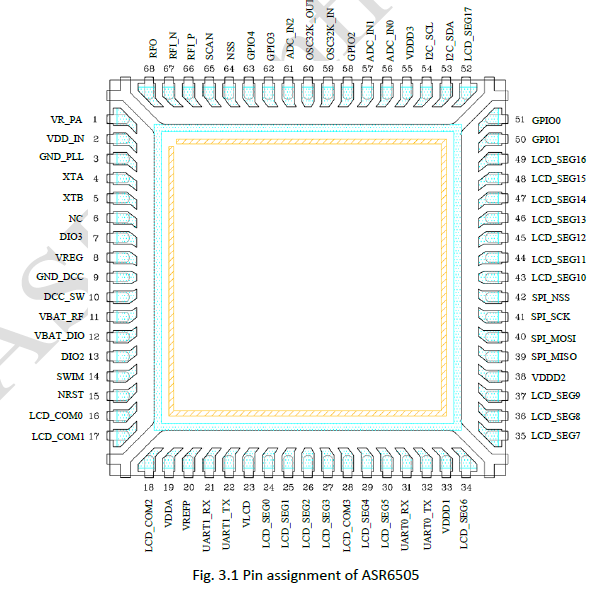

3. ASR6505管脚定义：

---

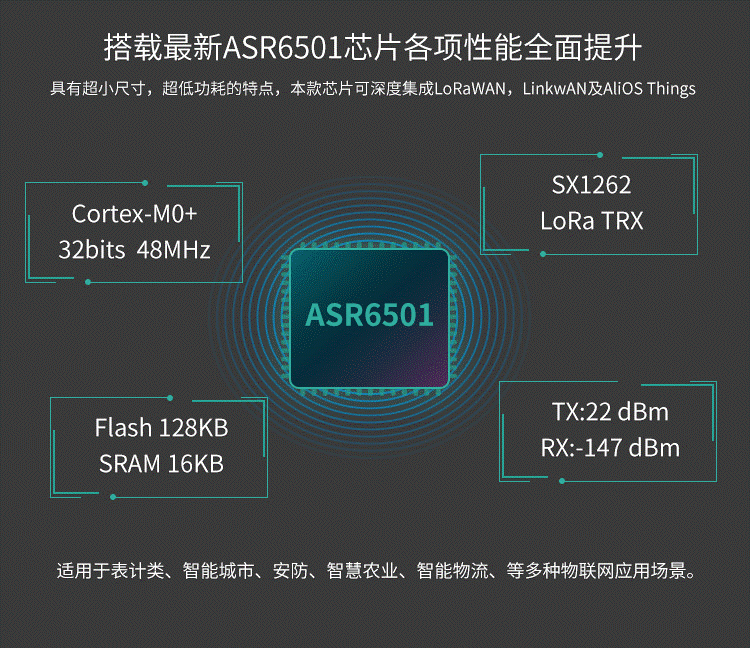

4. 与ASR6501的对比

ASR6501采用的是MCU采用的是Cortext-M0+

射频芯片采用的是：SX1262, 与ASR6505是一样的。
