前言：

在许多实际应用中，不仅要求激光器实现单频输出，而且还要求单频激光器的频率本身稳定。

要使激光器频率稳定则要通过稳频技术来实现。

第1章什么频率的稳定性和可复现性。

通常用频率的稳定性（又称稳定度）和可复现性这两个物理量来表示激光频率稳定的程度。

1.1 频率的稳定度

频率稳定性：通常指激光器在连续运转时，在一定的时间间隔内平均频率（v）与该时间内频率的变化量（Δv）之比。

S=v/Δv　　　　　　　　　　　　　　　　　　　　　
显然，变化量Δv越小，则S越大，频率的稳定性愈好。
频率稳定度分为短期稳定度和长期稳定度

常用1s作为界限，观测时间τ大于1s的称为长期稳定度。

1.2 频率复现性

频率复现性是表示激光器在不同的时间、地点等条件下频率重复或再现的精度。
    复现性定义为：
    R＝v/δv　　　　　　　　　　　　　　　　　　　　　
    式中v为平均频率，δv表示在不同情况下的频率改变量。

由此可见频率的稳定和复现性是两个不同概念。

所以考查一台激光器的稳频精度，需用稳定度和复现性来衡量。

第2章影响激光频率稳定的因素。

激光的纵模频率为 vq=(c/2nL)q　　　　　　　　　　　　　　　　　
    如果上式中腔长L和介质折射率n发生变化，将引起频率vq的变化。
    将上式微分，得到：
    Δv/v=-(ΔL/L+Δn/n)　　　　　　　　　　　　　　　　　　
    由此可见，激光频率的稳定受下列因素影响：

2.1 温度引起腔长变化。则有

Δv/v=-ΔL/L=-aΔT　　　　　　　　　　　　　　　　　
ΔT是温度变化量，a是构成谐振腔材料和线膨胀系数；石英玻璃a=6×10-7/度；殷钢a=9×10-7/度。所以稳频激光器采用石英玻璃作为激光管，用殷钢材料作为支架。

2.2 大气变化引起折射率的变化。

当空气温度、气压和湿度变化时，频率变化为
|Δv/v|=9.3×10-7ΔT+3.6×10-7ΔP+5.7×10-7ΔPH

2.3 机械振动对频率稳定性的影响。

机械振动可引起腔长变化，也会使布氏窗片法线与光轴夹角变化，从而引起频率的相对变化，变化量为： Δv/v=dΔβ/nLsinβ，式中d为窗片厚度，Δβ为窗片法线与光轴夹角变化量。

2.4 外部因素

热、大气变化、机械振动、光学元件位置的变化

2.5 内部因素

引起激光频率不稳定的因素还很多，存在于激光器内的噪声也将影响频率的稳定性。

一般认为激光器内较显著的噪声源有下列几种：

① 自发发射噪声或量子噪声；

②模差的噪声；

③ 激励电源及放电回路引起的噪声；

④气体放电管中移动辉纹形成的噪声；

⑤放电管的工作条件，等等。

一般说来，放电管内部噪声及振动等因素导致激光频率短期不稳，

而环境因素变化及腔内工作物质密度等变化影响激光频率的长期稳定性。

第3章常见的稳频技术

3.1 稳频技术的发展

1960 年7 月美国加州Hughes 实验室的Theodore H. Maiman 演示了世界上第一台红宝石固体激光器。在这之后，不同波段和类型的激光器相继被实现，激光器的各种性能也得到很大改善。自激光诞生以来，就以其优异的时间相干性和空间相干性，迅速地取代了普通光源而被广泛应用于各项科学技术领域。

提高激光频率稳定度的努力从激光的诞生初期就已经开始。很多科学研究和实际应用对激光的光谱纯度和稳定性有很高要求，而自由运转的激光并不能满足这一需求。为了获得高光谱纯度、窄线宽和高频率稳定度的激光器，人们提出了各种各样的方法和技术来降低激光的频率噪声。最初，研究人员通过对激光器采用隔振、控温等被动措施来稳定其输出激光的频率。这些措施能使激光器更加稳定地运行，却没有很有效地压窄激光的线宽。

相对于被动措施，反馈控制系统能够主动补偿激光频率的变化，从而达到压窄激光线宽的目的。

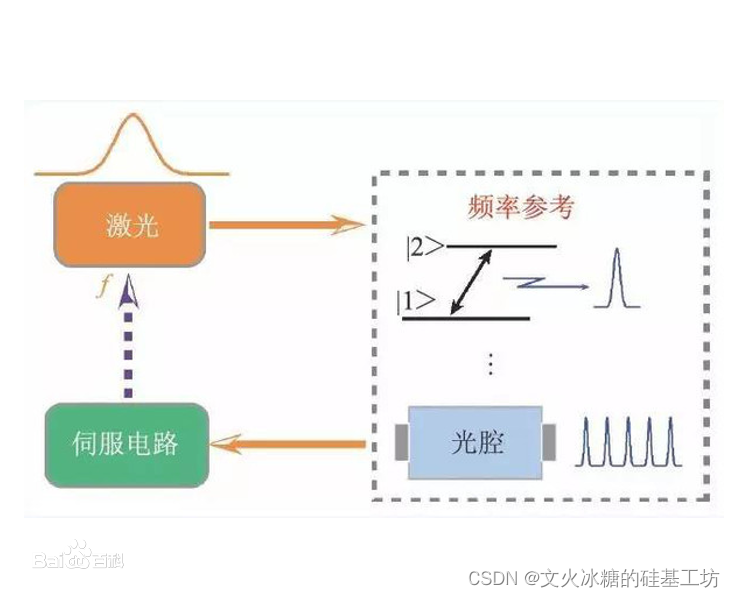

上图显示了主动稳频技术的原理框图。要实现激光频率的主动稳定，首先需要一个光学频率参考，通过激光频率与参考频率比对来获得鉴频误差信号，然后再通过反馈来校正激光频率，使激光频率跟随频率参考的变化。因此在这个方案中频率参考的选择对稳频的效果十分关键，一般需要参考频率具有较高的稳定度、复现性和较窄的光谱线宽等特性，以及能匹配被稳激光的频率。

原子分子跃迁谱线能够提供一种绝对的频率参考，最大的优点在于其具有优异的长期稳定性，可以使激光获得较好的长期频率稳定度。基于原子分子跃迁谱线发展出了各种各样的稳频技术，例如饱和吸收稳频、调制转移光谱稳频、偏振光谱稳频、Zeeman 效应稳频等。这其中的一个典型例子就是以碘分子的超精细跃迁谱线为基准的激光稳频。但由于原子分子的跃迁谱线存在许多展宽效应，而导致其谱线较宽，当激光锁定在这一较宽的谱线上时，很难获得较好的短期频率稳定度。此外，由于跃迁谱线的频率由原子分子的能级间隔决定，通常只是一些特定的频率，因而对于一些特定波长的激光，很难找到与之对应的原子分子跃迁谱线作为频率参考。
