[激光原理与应用-106]：南京科耐激光-激光焊接-焊中检测-智能制程监测系统IPM介绍 - 9

焊缝尺寸不符合要求
- 如焊缝超高、超宽、过窄、高低差过大、焊缝过渡到母材不圆滑等。
焊接表面缺陷

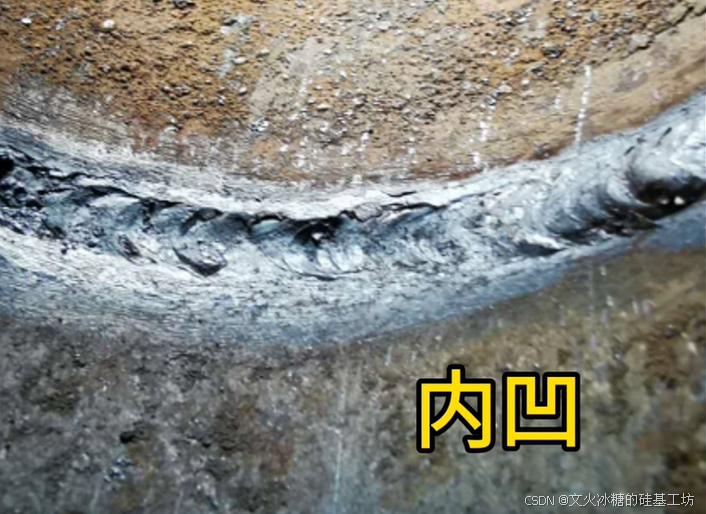

- 包括咬边、焊瘤、内凹、满溢、未焊透、表面气孔、表面裂纹等。这些缺陷通常可以通过肉眼观察或低倍放大镜发现。
焊缝内部缺陷

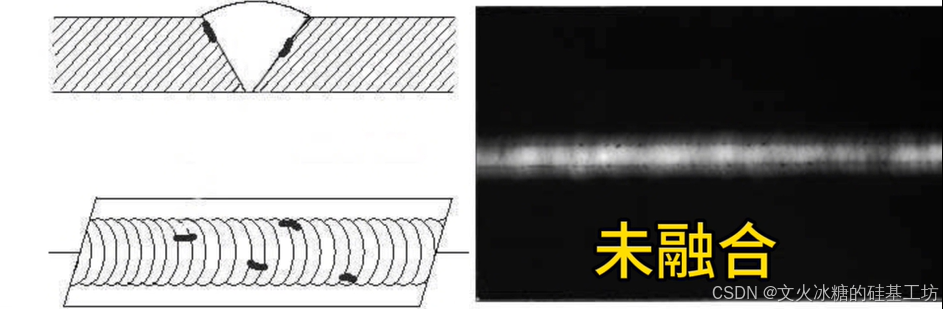

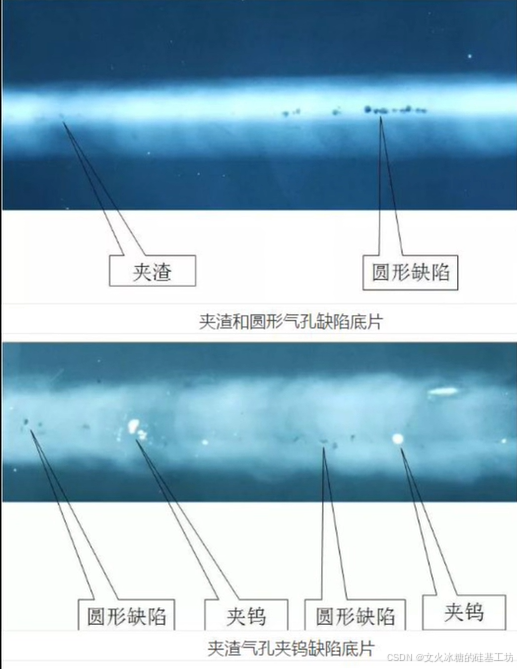

- 如气孔、夹渣、裂纹、未熔合、夹钨、双面焊的未焊透等。这些缺陷隐藏在焊缝内部，需要通过无损探伤技术（如X射线检验、超声波探伤等）进行检测。
焊接接头性能不符合要求
- 因过热、过烧等原因导致焊接接头的机械性能、抗腐蚀性能降低等。这种缺陷不仅影响焊缝的强度，还可能影响整个结构的安全性。
其他特定类型的焊接缺陷
- 如焊接夹渣、焊接凹坑、焊接局部烧穿、焊接未熔合、焊接缩孔等。这些缺陷在特定的焊接工艺和条件下更容易出现。

2、焊接缺陷的危害

焊接缺陷对焊接构件的危害主要体现在以下几个方面：

引起应力集中
- 焊缝中的裂纹、未焊透及其他带尖缺口的缺陷，使焊缝截面不连续，产生突变部位。在外力作用下，这些部位将产生很大的应力集中，可能导致材料开裂破坏。
降低接头强度和密封性
- 焊缝中的气孔、夹渣等缺陷减少了焊缝的有效工作截面，降低了接头的机械强度和密封性。特别是穿透性或连续性气孔的存在，会严重影响焊件的密封性。
影响焊接构件的耐腐蚀性
- 焊接接头因过热、过烧等原因导致的性能降低，会直接影响其耐腐蚀性，缩短构件的使用寿命。
导致脆性断裂
- 焊接缺陷还可能引起脆性断裂，这是一种低应力断裂现象。在结构件没有塑性变形的情况下，突然发生的断裂具有很大的危害性。
增加焊接成本
- 焊接缺陷的发现和处理需要额外的时间和材料，增加了焊接成本。特别是在大型结构或关键部件的焊接中，缺陷的修复甚至可能导致整个结构的报废。

3、结论

焊接缺陷是影响焊接构件质量和安全性的重要因素。在焊接过程中，应严格遵守焊接工艺规程，加强焊接质量管理和控制，以减少焊接缺陷的产生。同时，对于已经产生的焊接缺陷，应及时进行检测和处理，确保焊接构件的质量和安全性。

以上信息综合了多个来源的内容，涵盖了焊接缺陷的主要类型和危害。在实际应用中，还需要根据具体的焊接工艺和构件要求来制定相应的预防措施和处理方案。

一、功能性缺陷

1.1 虚焊：最重要的非视觉检测的缺陷

虚焊是焊接过程中常见的一种线路故障，它指的是焊点处只有少量的锡焊柱，造成接触不良，时通时断的现象。虚焊与假焊在本质上是相似的，都表现为焊件表面没有充分镀上锡层，焊件之间没有被锡固住，这通常是由于焊件表面没有清除干净、焊剂用得太少或焊接时间过短等原因引起的。

1.虚焊的定义

虚焊，英文名称Pseudo Soldering，是指在焊接过程中，由于某些因素导致焊点未能形成良好的电气连接，表现为时通时断的不稳定状态。

2.虚焊的成因

虚焊的成因多种多样，主要包括以下几个方面：

生产工艺不当：在生产过程中，由于焊接工艺控制不严，如焊接温度、时间、压力等参数设置不当，导致焊点未能充分熔化或润湿，从而形成虚焊。
焊盘设计缺陷：焊盘设计不合理，如尺寸过小、形状不规则等，都会影响焊点的形成质量，增加虚焊的风险。
焊接材料问题：焊锡丝、焊剂等焊接材料的质量不佳，如焊锡丝含杂质过多、焊剂还原性不良等，都会影响焊接效果，导致虚焊。
焊接环境不佳：焊接区域的温度、湿度等环境因素对焊接质量也有很大影响。如温度过低会导致焊锡不易熔化，湿度过高则容易引起焊点氧化，从而影响焊接质量。
元器件引脚氧化：元器件引脚在存放或使用过程中可能发生氧化，导致焊接时难以形成良好的电气连接。

3.虚焊的危害

虚焊对电路的稳定性和可靠性构成严重威胁，具体表现为：

电路工作不稳定：由于焊点接触不良，电路在工作过程中容易出现时通时断的现象，导致设备无法正常工作。
噪声增加：虚焊会导致电路中的信号传输不稳定，从而产生噪声干扰，影响设备的性能。
安全隐患：在高压、高电流等恶劣环境下，虚焊可能引发短路、火灾等安全事故。

4.虚焊的检测与解决

虚焊的检测通常需要通过目视检查、电气测试等多种手段进行。一旦发现虚焊问题，应及时采取措施进行修复，如重新焊接、更换元器件等。同时，为了避免虚焊问题的发生，还需要加强焊接工艺的控制和管理，确保焊接过程的稳定性和可靠性。

综上所述，虚焊是焊接过程中需要高度重视的问题之一。通过加强焊接工艺的控制和管理、提高焊接材料的质量、改善焊接环境等措施，可以有效降低虚焊的发生率，提高电路的稳定性和可靠性。

二、成型性缺陷

2.1 黑爆缺陷

在焊接领域，特别是激光焊接过程中，“黑爆缺陷”通常指的是一种由于特定原因导致的焊接质量问题，其外观特征可能表现为黑色斑点或区域。这种缺陷的形成往往与焊接过程中的多种因素有关，以下是对其可能原因及特点的详细分析：

1、黑爆缺陷的定义与外观

定义：黑爆缺陷是激光焊接过程中，由于某些不利因素导致焊缝表面或内部出现黑色斑点或区域的一种焊接缺陷。
外观特征：这些黑色斑点或区域在视觉上较为明显，通常与周围正常焊接区域的色泽形成鲜明对比。

2、黑爆缺陷的成因

激光与污渍反应：当激光束经过焊缝表面的污渍（如油污、氧化物等）时，会发生剧烈的氧化反应，产生气体并直接影响熔池匙孔的稳定性。这种不稳定性可能导致熔池匙孔异常关闭，进而形成黑色爆点。
熔池匙孔失稳：激光深熔焊过程中，匙孔的动态行为若不稳定，特别是在工艺窗口的上下限附近，容易受到外部环境变化的影响，导致匙孔破灭和飞溅，从而形成黑色爆点。
保护气湍流：在焊接过程中，若保护气体流动不稳定，特别是在焊缝的拐角附近，可能导致焊缝表面氧化，进而形成黑色斑点。
焊接设备问题：如激光焊接头或轴的抖动，也可能导致匙孔失稳，进而产生黑色爆点。
工艺参数不当：工艺参数的选择若接近工艺窗口的上下限，也可能导致匙孔不稳定，增加黑色爆点产生的风险。

3、黑爆缺陷的危害

影响焊接质量：黑爆缺陷会显著降低焊缝的强度和密封性，影响焊接构件的整体质量。
增加修复成本：一旦发现黑爆缺陷，通常需要进行修复处理，如打磨、补焊等，这将增加生产成本和时间成本。
安全隐患：在关键部件或高压、高电流等恶劣环境下，黑爆缺陷可能引发短路、火灾等安全事故。

4、预防措施

确保焊缝表面清洁：在焊接前彻底清洁焊缝表面，去除油污、氧化物等污渍。
优化焊接工艺参数：合理选择焊接工艺参数，避免选择接近工艺窗口上下限的参数组合。
稳定保护气体流动：确保保护气体流动稳定，特别是在焊缝的拐角等关键部位。
定期检查焊接设备：定期检查和维护焊接设备，确保其处于良好工作状态。
加强质量监控：在焊接过程中加强质量监控和检测，及时发现并处理焊接缺陷。

综上所述，黑爆缺陷是激光焊接过程中需要高度重视的一种焊接质量问题。通过了解其成因和危害，并采取相应的预防措施，可以有效降低黑爆缺陷的发生率，提高焊接构件的质量和安全性。

2.2 表面塌陷缺陷

焊接中的表面塌陷缺陷通常是由于输入热量过大，‌导致熔化金属过多，‌使得液态金属向焊缝背面塌落，‌最终导致焊缝背面突起而正面下塌。‌

这种缺陷不仅影响焊接接头的外观质量，‌还可能降低结构的承载能力和稳定性。‌

表面塌陷缺陷的产生原因主要包括焊接过程中的热输入控制不当、‌工件装配间隙过大、‌焊接速度过慢等。‌为了预防和减少这种缺陷的发生，‌可以采取以下措施：‌

控制焊接热输入：‌通过调整焊接电流和速度，‌确保热输入在合适的范围内，‌避免因热量过大导致的金属过多熔化。‌
减小装配间隙：‌确保工件装配时的间隙适当，‌避免因间隙过大而导致熔化金属流失。‌
使用适当的焊接速度：‌保持适当的焊接速度，‌避免在焊缝处停留过久，‌减少热量积累。‌
在焊缝背面加设垫板或药垫：‌这有助于控制熔化金属的流动方向，‌减少背面的突起现象。‌
使用脉冲焊技术：‌通过脉冲焊的精确控制，‌可以有效防止热量过于集中，‌从而减少塌陷缺陷的产生。‌

通过上述措施，‌可以显著减少焊接中表面塌陷缺陷的发生，‌提高焊接接头的质量和结构的整体性能

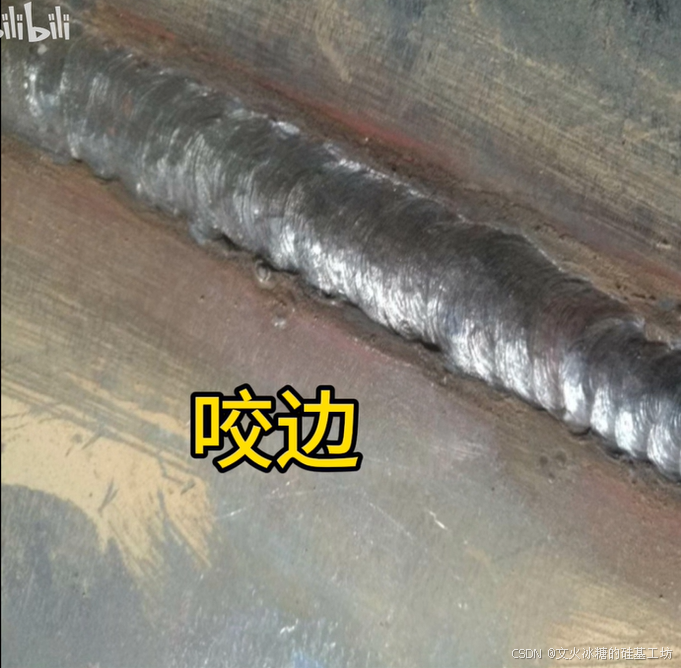

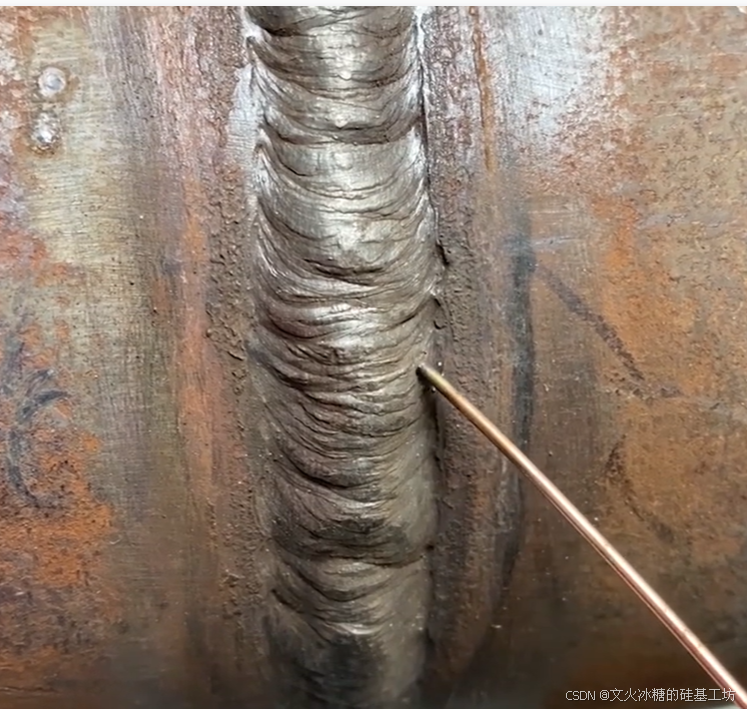

2.3 咬边缺陷：母材与焊锡之间形成一个沟槽

咬边缺陷，也称为“咬肉”，是焊接过程中常见的一种表面缺陷。它是指在焊接过程中，电弧或火焰将焊缝边缘的母材熔化后，没有得到填充金属的充分补充，从而在焊趾处留下的低于母材表面的凹陷或凹槽。

1、咬边缺陷的形成原因

焊接参数选择不当：焊接电流过大、电弧过长、焊接速度过慢等都会导致母材过度熔化，而填充金属未能及时补充，从而形成咬边。
焊接操作不正确：焊条与工件的角度不合适、运条方式不规范等都会影响熔池的形成和金属的流动，导致咬边的产生。例如，焊条与工件的夹角过大或过小，运条时电弧在焊缝两侧停留时间过长或过短，都会使熔池的深度不均匀，进而形成咬边。
焊接位置和次序不合理：在立焊、横焊或仰焊等位置焊接时，由于重力的作用，熔池的形状和位置会发生变化，容易造成咬边。此外，焊接多层焊缝时，如果没有按照合理的顺序和方向进行焊接，也会使焊缝受到不均匀的热影响，导致咬边。

2、咬边缺陷的危害

降低焊缝强度和耐久性：咬边缺陷减小了母材的有效截面积，降低了焊缝的承载能力和耐久性。
导致应力集中：咬边处容易形成应力集中点，增加了裂纹产生的风险。
影响焊缝外观：咬边缺陷破坏了焊缝的平整度和美观性。

3、咬边缺陷的预防与修复

预防措施：
- 选择合理的焊接工艺参数，如电流、电压、焊接速度等。
- 规范焊接操作，确保焊条与工件的角度合适、运条方式规范。
- 确定合理的焊接位置和次序，避免在不利位置进行焊接。
- 使用合适的焊接材料和保护气体，确保焊接过程的稳定性。
修复措施：
- 对于轻微咬边，可以采用砂轮打磨法进行修整，使焊缝表面平滑过渡。
- 对于深度超标或影响结构强度的咬边，需要进行补焊处理。补焊时应选用合适的焊接材料和工艺参数，确保补焊区域与周围焊缝的熔合良好。

综上所述，咬边缺陷是焊接过程中需要特别关注的一种表面缺陷。通过选择合适的焊接参数、规范焊接操作、确定合理的焊接位置和次序等措施，可以有效预防咬边缺陷的产生。同时，对于已经产生的咬边缺陷，应根据其严重程度采取相应的修复措施。

2.4 焊瘤缺陷

焊瘤缺陷是焊接过程中常见的一种表面缺陷，它指的是焊接过程中熔化的金属流淌到焊缝之外未熔化的母材上所形成的金属瘤。焊瘤缺陷不仅影响焊接件的外观质量，还可能对焊接结构的强度和耐久性产生不利影响。

以下是对焊瘤缺陷的详细分析：

1、焊瘤缺陷的形成原因

焊接参数不当：焊接电流过大、焊接速度过慢或焊接电压过高都可能导致熔池温度过高，熔化的金属流动性增强，从而容易流淌到焊缝之外形成焊瘤。
焊接操作不当：焊条或焊丝与焊件的角度、距离以及摆动速度等参数控制不当，都会影响熔池的形状和金属的流动，导致焊瘤的产生。
焊接材料问题：焊条或焊丝的质量问题，如偏芯、药皮不均匀等，也可能导致焊接过程中金属流动不均匀，形成焊瘤。
焊接环境不佳：焊接区域的温度、湿度等环境因素对焊接质量也有一定影响。例如，湿度过高可能导致焊件表面潮湿，焊接时产生大量气体，影响熔池的稳定性，从而增加焊瘤的产生风险。

2、焊瘤缺陷的危害

影响焊缝外观：焊瘤缺陷破坏了焊缝的平整度和美观性，降低了焊接件的整体质量。
降低焊缝强度：焊瘤下面往往存在未熔合、夹渣等缺陷，这些缺陷会削弱焊缝的强度，降低焊接结构的承载能力。
引起应力集中：焊瘤改变了焊缝的实际尺寸和形状，容易引起应力集中，从而增加焊接结构开裂的风险。
减小有效流通面积：在管道等内部焊接结构中，焊瘤会减小管内的有效流通面积，甚至可能造成堵塞现象，影响介质的正常流动。

3、焊瘤缺陷的预防措施

合理选择焊接参数：根据焊接材料、焊接位置和焊接要求等因素，合理选择焊接电流、焊接速度和焊接电压等参数，确保熔池温度适中、金属流动均匀。
正确掌握焊接操作技巧：灵活调整焊条或焊丝与焊件的角度、距离以及摆动速度等参数，控制熔池的形状和金属的流动方向，避免焊瘤的产生。
选用优质焊接材料：选用质量可靠的焊条或焊丝进行焊接作业，确保焊接材料的质量符合标准要求。
改善焊接环境：保持焊接区域的温度、湿度等环境因素在合理范围内，避免环境因素对焊接质量产生不利影响。
加强焊接过程监控：在焊接过程中加强监控和检查力度，及时发现并处理焊瘤等焊接缺陷问题。

综上所述，焊瘤缺陷是焊接过程中需要特别关注的一种表面缺陷问题。通过合理选择焊接参数、正确掌握焊接操作技巧、选用优质焊接材料以及加强焊接过程监控等措施可以有效地预防焊瘤缺陷的产生并提高焊接质量。

2.5 余高缺陷

余高缺陷在焊接领域中是一个常见且重要的概念，它指的是两个对齐拼合的工件板面在焊接过程中因加热后表面层熔化，熔滴逸出而产生的凸起部分。这种凸起部分的高度对焊接接头的强度和密封性有显著影响。以下是对余高缺陷的详细分析：

1、余高缺陷的形成原因

焊接参数不合理：焊接参数的设置与焊接质量密切相关。如果焊接电流、电压等参数设置不当，就会导致焊接区域的温度过高，熔池金属过多，从而在焊缝表面形成余高。
工件表面准备不良：在对接焊接前，如果工件表面存在油污、锈蚀等物质，这些杂质会影响熔池的流动和铺展，从而导致余高的产生。
焊接顺序有误：焊接顺序对焊接接头的质量也有重要影响。如果焊接顺序不合理，比如先焊了收缩量较大的焊缝，再焊收缩量较小的焊缝，就可能导致焊缝产生较大的余高。

2、余高缺陷的危害

降低接头强度：余高的存在会破坏焊缝表面的几何形状连续性，导致局部应力集中，从而降低接头的强度。
影响密封性：在需要密封的焊接结构中，余高可能会破坏密封面的平整度，导致泄漏等问题的发生。
缩短疲劳寿命：试验表明，保留余高的容器在压力疲劳试验中的平均疲劳寿命会显著低于去除余高的容器。余高的存在会加速疲劳裂纹的扩展和断裂过程。

3、余高缺陷的防治措施

合理设置焊接参数：根据具体的工件材料、尺寸、焊接位置等要求，合理设置焊接参数，确保焊接温度均匀、稳定，避免余高产生。
加强工件表面处理：在焊接前对工件表面进行彻底清理和处理，确保表面清洁无残留物，避免油污、锈蚀等物质对焊接质量的影响。
严格按照焊接顺序进行焊接：在焊接过程中严格按照焊接顺序进行操作，避免交叉焊接等不规范操作导致的余高问题。
采用适当的修磨方法：对于已经产生的余高缺陷，可以采用砂轮等修磨工具进行修整，使焊缝表面与母材表面保持齐平一致。

综上所述，余高缺陷是焊接过程中需要特别关注的一个问题。通过合理设置焊接参数、加强工件表面处理、严格按照焊接顺序进行焊接以及采用适当的修磨方法等措施，可以有效地预防和解决余高缺陷问题，提高焊接接头的质量和性能。

2.6 未焊透缺陷

未焊透缺陷是焊接过程中常见的一种内部缺陷，它指的是母材金属之间没有熔化，焊缝金属没有进入接头部位根部所造成的缺陷。未焊透缺陷对焊接结构的强度和耐久性有着显著的不利影响。

以下是对未焊透缺陷的详细分析：

1、未焊透缺陷的形成原因

焊接参数选择不当：如焊接电流过小、焊条角度不当、运行速度过快、对接间隙过小、电弧吹偏、坡口角度不当等，都可能导致未焊透缺陷的产生。
操作失误：例如，在无坡口双面埋弧焊时发生中心错位，或者坡口加工不良，如一侧过厚一侧过薄，或钝边过厚，同时焊接电流又过小等，也可能导致未焊透。

2、未焊透缺陷的分类

根据焊接件的焊接方式，未焊透可以分为根部未焊透和中间未焊透两种。

根部未焊透：这种未焊透是由于液态焊缝金属未进入根部钝边，多半存在于开V型或U型坡口的单面焊中。
中间未焊透：这种未焊透则是由于液态金属未进入中间钝边，多半存在于双V型或双U型坡口的双面焊中。

3、未焊透缺陷的危害

减小承载截面面积：未焊透会减小焊缝的有效承载面积，从而降低焊接接头的力学性能。
引起应力集中：未焊透处容易形成应力集中点，增加了焊接结构在交变载荷、冲击载荷或应力腐蚀等条件下的开裂风险。
降低疲劳强度：未焊透会显著降低焊缝的疲劳强度，影响焊接结构的长期使用寿命。
可能发展为裂纹：在承载应力状态下，未焊透还有可能逐渐发展为裂纹，最终导致焊缝开裂。

4、未焊透缺陷的预防措施

使用较大的焊接电流：这是防止未焊透缺陷的基本方法，确保焊缝金属能够充分熔化并渗透到接头根部。
合理设计坡口：坡口的设计应考虑到焊接工艺和焊接材料的要求，确保焊接过程中焊缝金属能够顺利流入接头根部。
加强焊接操作控制：焊工应熟练掌握焊接技术，合理控制焊条角度、运行速度等参数，避免操作失误导致未焊透。
焊前清理和预热：焊前应彻底清理焊接区域表面的油污、锈蚀等杂质，并根据需要进行预热处理，以提高焊接质量。
焊后检验：通过外观检测、超声波探伤等方法对焊缝进行检验，及时发现并处理未焊透等缺陷问题。

综上所述，未焊透缺陷是焊接过程中需要特别关注的一种内部缺陷。通过合理设置焊接参数、加强焊接操作控制、合理设计坡口以及加强焊前清理和预热等措施，可以有效地预防和解决未焊透缺陷问题，提高焊接接头的质量和性能。

2.7 错边缺陷

错边缺陷，也称为错箱、偏箱或歪箱，是焊接或铸造过程中常见的一种缺陷。

以下是对错边缺陷的详细分析：

1、定义与描述

错边缺陷是指在焊接或铸造过程中，由于两个工件或铸件在对接或合箱时未能正确对齐，导致在接合面处产生中心线平行偏差的现象。这种偏差使得接合面不平整，影响了焊接或铸件的整体质量和性能。

2、形成原因

焊接过程中的错边：
- 焊接时，两个工件在对接时未能完全对齐，可能是由于夹具松动、定位不准确或焊接过程中的热变形等原因导致。
- 焊接工艺参数选择不当，如焊接电流、电压、焊接速度等，也可能影响焊缝的成形质量，从而产生错边。
铸造过程中的错箱：
- 铸件错箱通常发生在合箱时，由于上箱型面与下箱型面互不对称，二者偏移错开，发生相对的移位。
- 造成铸件错箱的具体原因可能包括木模变形、型板松动、砂箱中的导套或导杆磨损、合箱时标记没有对准等。

3、危害与影响

降低结构强度：错边缺陷会导致焊缝或铸件接合面的有效承载面积减小，从而降低结构的强度和耐久性。
引起应力集中：错边处容易形成应力集中点，增加了焊接结构或铸件在交变载荷、冲击载荷或应力腐蚀等条件下的开裂风险。
影响密封性：在需要密封的焊接结构或铸件中，错边会破坏密封面的平整度，导致泄漏等问题的发生。

4、防治措施

焊接过程中的防治措施：
- 加强焊接前的准备工作，确保工件对接面平整、清洁，夹具紧固可靠。
- 合理选择焊接工艺参数，如焊接电流、电压、焊接速度等，确保焊缝成形良好。
- 焊接过程中加强监控和检查，及时发现并纠正错边现象。
铸造过程中的防治措施：
- 加强模具和型板的管理和维护，确保其精度和稳定性。
- 定期检查砂箱中的导套或导杆等部件的磨损情况，及时更换或修复。
- 合箱前仔细核对标记和定位桩的位置，确保合箱准确无误。

2.8 夹渣

三、结合性缺陷

3.1 裂纹缺陷

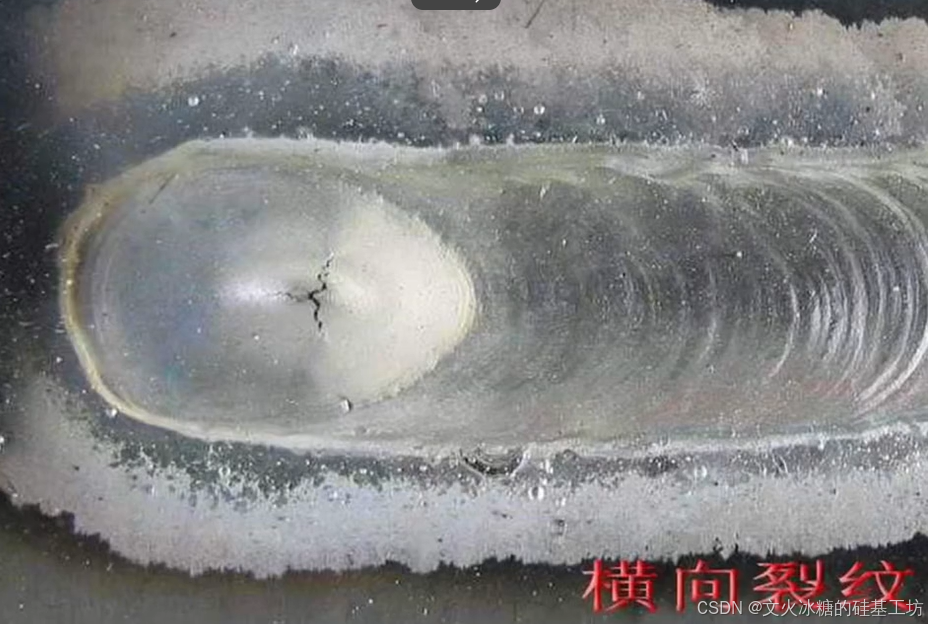

裂纹缺陷是焊接结构中最为危险和常见的缺陷之一，它指的是在焊接过程中或焊接后，由于各种原因导致焊缝或母材金属内部或表面产生的开裂现象。以下是对裂纹缺陷的详细分析：

1、裂纹缺陷的定义

裂纹缺陷通常是由于焊接凝固过程受外界阻碍，或者安装、振动等原因造成机械损伤而在焊缝处产生的开裂。这些裂纹可能位于焊缝表面，也可能深入到焊缝内部，甚至穿透整个焊缝或母材。

2、裂纹缺陷的分类

根据裂纹的形态和位置，裂纹缺陷可以分为多种类型，包括穿透裂纹、表面裂纹和深埋裂纹等。此外，根据裂纹的受力方式和扩展特点，还可以将裂纹分为张开型（Ⅰ型）、滑开型（Ⅱ型）和撕开型（Ⅲ型）等基本类型。其中，Ⅰ型裂纹最常见且最危险，因为它在拉应力作用下容易产生张开位移，导致裂纹迅速扩展。

3、裂纹缺陷的成因

裂纹缺陷的成因复杂多样，主要包括以下几个方面：

焊接工艺不当：如焊接电流、电压、焊接速度等参数选择不当，或者焊接顺序、焊接方向不合理等，都可能导致焊缝金属产生裂纹。
焊接材料问题：焊接材料中存在杂质、气孔、夹渣等缺陷，或者焊接材料的性能与母材不匹配，也容易引起裂纹的产生。
焊接结构设计不合理：焊接结构设计时未充分考虑材料的力学性能和应力分布特点，导致焊接接头处产生过大的应力集中，从而引发裂纹。
焊接过程中的热应力：焊接过程中产生的热应力是裂纹产生的重要原因之一。当焊接件受热不均匀或冷却速度过快时，会在焊缝及其附近区域产生较大的热应力，导致裂纹的产生。
焊接后的处理不当：如焊后未进行适当的退火处理或应力释放处理，也可能导致焊缝金属产生裂纹。

4、裂纹缺陷的危害

裂纹缺陷对焊接结构的危害极大，主要表现在以下几个方面：

降低结构强度：裂纹缺陷会显著降低焊接接头的强度和承载能力，导致结构在正常工作条件下容易发生断裂。
引起应力集中：裂纹缺陷处往往成为应力集中的源头，增加了结构在交变载荷、冲击载荷或应力腐蚀等条件下的开裂风险。
影响密封性：在需要密封的焊接结构中，裂纹缺陷会破坏密封面的平整度，导致泄漏等问题的发生。
缩短使用寿命：裂纹缺陷会加速焊接结构的疲劳损伤和腐蚀过程，从而缩短结构的使用寿命。

5、裂纹缺陷的防治措施

为了防止和减少裂纹缺陷的发生，可以采取以下措施：

优化焊接工艺：根据焊接材料的特性和焊接要求，合理选择焊接工艺参数和焊接顺序等，确保焊缝金属能够充分熔化并与母材形成良好的结合。
加强焊接材料的质量控制：选用质量合格的焊接材料，并严格控制焊接材料的储存、运输和使用过程中的质量。
合理设计焊接结构：充分考虑材料的力学性能和应力分布特点，合理设计焊接接头的形状和尺寸等参数，以减少应力集中和裂纹的产生。
控制焊接过程中的热应力：通过预热、层间温度控制、焊后缓冷等措施来降低焊接过程中的热应力水平。
加强焊接后的处理：如进行退火处理、应力释放处理或超声波冲击等处理措施来消除焊接残余应力和提高焊缝的韧性。
加强检测和评估：通过非破坏性检测方法如超声波检测、X射线检测等定期对焊接结构进行检测和评估，及时发现并处理裂纹缺陷等问题。

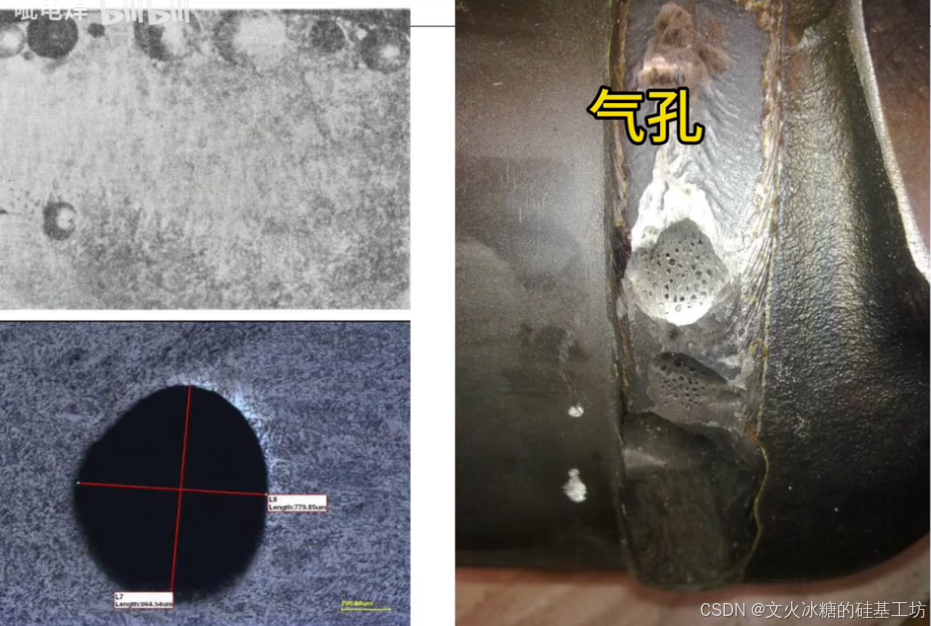

3.2 气孔缺陷

气孔缺陷，也称气眼，是铸件生产及焊接过程中常见的缺陷之一。它主要产生于铸件内部、表面或近表面，对产品的质量和性能有显著的不利影响。以下是对气孔缺陷的详细分析：

1、定义与特征

定义：气孔是铸件或焊缝中因气体未能完全排出而残留的空穴。
特征：气孔通常呈圆形、长形或不规则形，大小不一，数量可能单个存在或聚集成片。孔壁光滑，颜色为白色，有时覆有一层氧化皮。在压铸件中，气孔可能呈圆形或扁平椭圆形气泡状，直径为1mm至20mm不等（参考文章3）。

2、形成原因

气孔缺陷的形成原因多种多样，主要包括以下几个方面：

原材料问题：原材料或回收料中含有较多的氧化物、氢化物、油脂等杂质，这些杂质在熔炼过程中会释放气体。例如，铝在熔炼过程中，空气中的水分可能与铝液反应产生氢气，溶解在铝液中，如果精炼工艺不当，氢气无法完全排出，就会形成气孔（参考文章3）。
工艺参数设置不当：如现场工艺参数设置不当（如倒料过快、冲头速度过高）、浇注温度过高或过低等，都会使金属液更容易卷入空气或气体无法顺畅排出，从而增加气孔的风险（参考文章3）。
模具或砂型问题：模具润滑剂或涂料使用不当（如不均匀、未充分干燥、成分不当等）在高温中挥发并产生气体；模具排气设计结构不良，导致型腔内的气体无法完全排出（参考文章3）。
焊接过程问题：焊接过程中防风措施不严格，熔池混入气体；焊接材料没有经过烘培或烘培不符合要求，焊丝清理不干净；电弧过长，氩弧焊时保护气体流量过大或过小等（参考文章5）。
