通过上一篇对Formal Verification有了基本的认识；本篇将通过一个简单的例子，感受一下Formal的“魅力”；目前Formal Tool主流的有Synopsys的VC Formal，Cadence的Jaspergold，Mentor的Questa FV，一些小的EDA厂家如：🔗OneSpin的Verify，🔗symbioticeda，🔗SymbiYosys；对于大公司，如Intel，使用自研formal工具；还有一些提供formal解决方案的公司，如OneSpin(已与Siemens EDA合作)，Oski Tec(已被NVIDIA收购)。

Assertion

具体assertion的语法不再介绍，可以参考《SystemVerilog Assertions and Functional Coverage》以及《Formal Verification --An Essential Toolkit for Modern VLSI Design》的 CHAPTER 3；

SVA in Formal

FPV对不同的SVA Property，调用合适的算法engine进行建模，依据算法模型从初始状态Reset state对DUT所有的input自动施加激励，随着cycle的depth增加，逐渐穷尽状态空间。
在这里插入图片描述

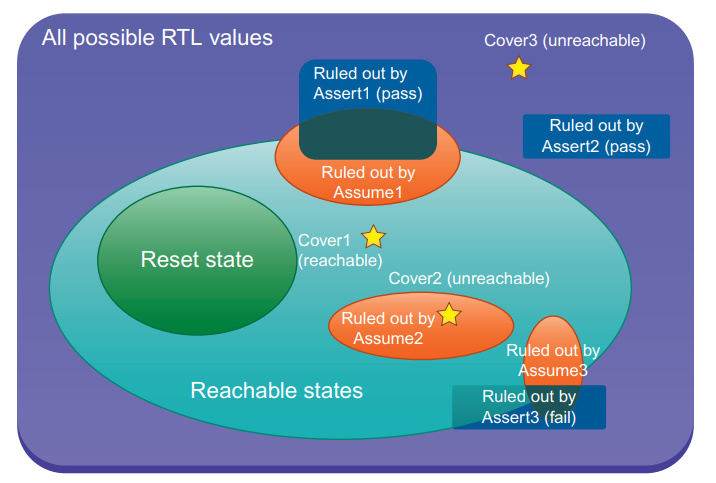

The full space of all possible RTL state values: 最外层的紫方框为RTL的所有可能存在的状态空间（input + state element(dff,latch))。
The reset states：初始状态，一般从reset复位开始。
The reachable states：从reset state可以，自动对input施加激励，可以达到的状态。(所以紫方框以内绿椭圆以外的空间，是无法达到的空间，例如RTL中的dead code)
Assumptions：使用SVA的assume对DUT进行约束；橙色椭圆型，约束缩小了状态空间。
Assertion: 使用SVA的assert对property进行断言；断言属性定义了模型的行为，例如assert property: ( @(posedge clk) clr |=> ((overfloat==0)&&(cnt==0))); 断言了在clk上升沿采样时，若clr为高(先行算子anteceden成功)，下一个clk上升沿采样到的overfloat和cnt都为0（后续算子consequent）；而Formal工具要做的就是穷尽状态空间找出一个counter-example CEX反例，进行falsified证伪，例如overfloat和cnt都不为0或者只有一个为0；如果CEX出现，而assertion为golden，则就说明DUT不满足spec。
Asser1: pass，因为这个CEX不满足assumptions的约束，不是一个有效状态。
Assert2: pass，因为这个CEX本身不是可以达到的状态。
Assert3: fail，有效状态和约束内，出现了一个CEX。
Cover Points: 使用SVA的cover对property设置覆盖点；相当于设置一个观察点，Formal工具会穷尽状态空间，找到一个满足要求的状态；
Cover1: 该覆盖点被cover
Cover2: 该覆盖点在约束之外，unreachable
Cover3: 该覆盖点在有效空间之外，unreachable

VC Formal定义了Assertion和Cover Points的结果如下：
Assertion:
proven: assertion pass，穷尽状态空间也找不到一个CEX
falsified:assertion fail，出现不满足断言的CEX
inconclusive: Formal在N个cycle depth内，没有找到CEX，属于Bounded Proof，有界证明，这个"界“bounded (safe) depth就是N个cycle depth。
vacuous:对于包含蕴含操作符|-> |=>的property，如果antecedent一直未被触发，也一定不会出现CEX，此时为空成功vacuous success。vacuous在Simulation中经常出现，因为施加的有限激励，没有触发antecedent成功。但是在Formal中，需要引起注意。
Cover Points:
Covered: 覆盖
Uncovered: 未覆盖
Jaspergold中的undetermined和VC formal的inconclusive同义。

the SVA differences

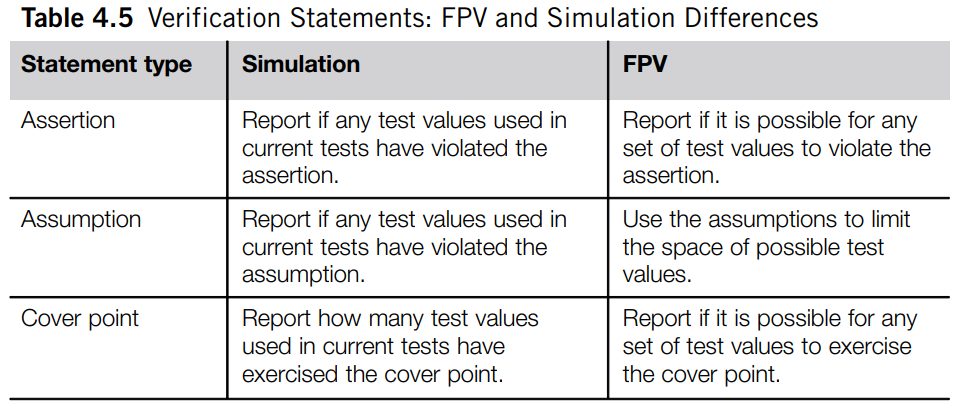

在Simaltion和Formal中，SVA的使用略有不同：
在这里插入图片描述
Simulation中的assume和assertion作用相同，不起到约束的作用；而Formal中，assume实现约束的作用；对于Simulation的vacuous success，并不会报错引起用户注意，一般建议对property同时做assert和cover处理。

Sequential depth

Sequential depth：也就是上文提及到的Cycle depth；较大的Sequential depth，容易产生inconclusive的结果。

Assertion Logic Contributes to State Space

COI

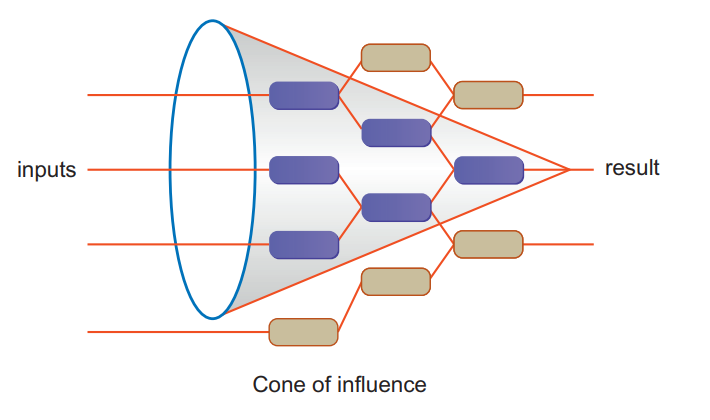

COI(CONES OF INFLUENCE)：COI是Formal工具对property的逻辑电路映射，也被称作Logic Cones逻辑锥。COI包含property的所有input,state element和combinational logic, 这些决定了不同的输出结果。
在这里插入图片描述

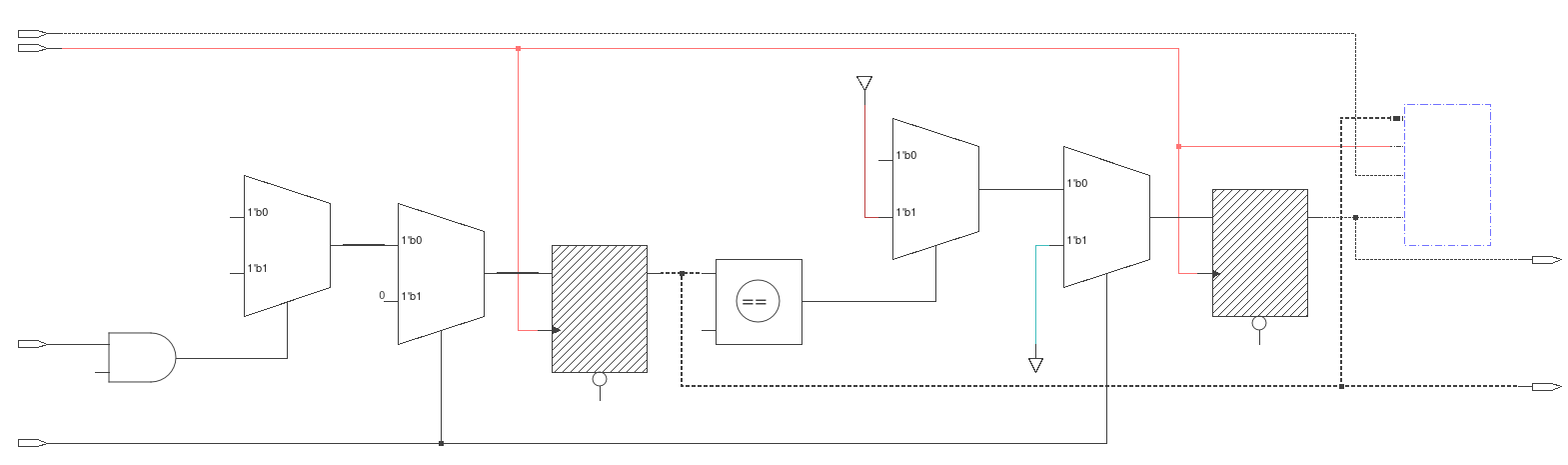

Formal工具对一个property解析生成的COI Schematic：

从用户角度，我们不必关心一个property的COI具体是什么样子；用户创建的所有property的COI集合对DUT RTL的覆盖情况，类似于Simulation中的Code coverage，称为Property Density。

The suggestion of SVA for Formal

formal model从SVA中提取，所以SVA的书写方式，也会影响Formal的效率，推荐的SVA Coding Guidelines可以参考《VC_Formal_UG》Appendix B。
下面介绍一些常见的assertion”技巧“:

uniform format

assertion的书写，需要遵循同一的格式，每条assertion有相应的文档记录；
每条property都有可读性的lable标注；
可以采用一些宏定义，简化assertion的书写，参考：🔗prim_assert.sv
当assertion的clock,reset都是同一个时，可以声明default clocking 和 default disable iff，简化书写。

Immediate VS Concurrent

虽然立即断言在一些情况下等效于并发断言，如下：


// Concurrent Assertion
assert_overfloat_func: assert property (`clk_rst $rose(overfloat) |-> $past(cnt==4'hF));

// Immediate Assertion
always @(posedge clk )
   if($rose(overfloat)&&(rstn==1))
      assert_overfloat_func_2:assert($past(cnt==4'hF));

但是建议使用并发断言，Formal工具对蕴含操作符的支持更好。

Try use implication

不建议直接对sequence进行断言，sequence会在每个cycle都被检查；
推荐使用蕴含操作符的方式。

// BAD
property send_header_payload;
	@(posedge clk) disable iff(reset)
	(enable ##1 header ##1 payload[*16]);
endproperty
// GOOD
property send_header_payload;
	@(posedge clk) disable iff(reset)
	$rose(enable) |=> header ##1 payload[*16];
endproperty

SVA Modeling Layer Code

可以通过增加Auxiliary Code，简化property的书写难度；如下：

module assert_top (input rstn, input clk, input A,
                   input, B, input C, input wr, input rd );
// Requirement: inputs A, B, C are mutually exclusive
	wire [2:0] my_bus = {A,B,C};
	a_abc_mutex: assert property (@(posedge clk) $onehot0(my_bus) );
// Requirement: No more than 5 outstanding wr’s (without a rd)
// and no rd before wr
	reg [2:0] my_cnt;
	always @(posedge clk or negedge rstn)
		if (!rstn) my_cnt <= 3’b000;
		else
			if ( wr && !rd) my_cnt <= my_cnt + 1;
			else if (!wr && rd) my_cnt <= my_cnt – 1;
			else my_cnt <= my_cnt;
a_wr_outstand_le5: assert property (@(posedge clk) my_cnt <= 3’d5 );
a_no_rd_wo_wr: assert property (@(posedge clk) !((my_cnt == 3’d0) && rd));
endmodule

use function

assertion中可以调用funciton。

// Compute next grant for round-robin scheme
function logic [3:0] fv_rr_next(logic [3:0] req,logic [3:0] gnt);
    fv_rr_next = 0;
    for (int i=1; (i<4); i++) begin
        if (req[(fv_which_bit(gnt)+i)%4]) begin
          fv_rr_next[(fv_which_bit(gnt)+i)%4] = 1;
          break;
        end
    end
endfunction

Page81_rr_next:  assert property (((opcode == NOP) &&
    (|gnt == 1) && (|req == 1) && (|(req&gnt)==4'b0)) |=> (gnt == fv_rr_next(req,gnt)))
    else $error("Violation of round robin grant policy.");

as SIMPLE as possible

将一个大的assertion才分为多个小的assertion

$rose(START) |=> (ENABLE && ~START && ~STOP)[*7]
##1 (ENABLE && ~START && STOP) |=>
(~ENABLE && ~START && ~STOP);

$rose(START) |-> ~ENABLE ##1 ENABLE;
$rose(ENABLE) |-> (~START && ~STOP)[*7];
$rose(STOP) |-> ENABLE ##1 ~ENABLE;
$fell(START) |=> ##5 $rose(STOP);

as SHORT as possible

尽量缩短Cycle Depth，使用[0:$]或者太大的时间delay不利于formal分析。

a5: assert property @(posedge clk) a |-> ( ##[0:$] b);
a6: assert property (@(posedge clk) disable iff (~rst_n) A ##1 B |=> C ##[1:100] D );

use Systemverilog

采用可综合的systemvrilog语法，如interface,struct等，使用更便捷；像s_eventually, 在sv09才支持。

Formal Property Verification

以一个counter做简单的演示：

module counter(
               input                  clk,
               input                  rstn,
               input                  en,
               input                  clr,
               output                 cnt,
               output                 overfloat
               );

reg    [3:0]   cnt;
reg            overfloat;

always@(posedge clk,negedge rstn)
begin
    if(!rstn)
       cnt <= 4'b0;
    else if (clr)
       cnt <= 0;
    else if (en & (cnt!=4'hF))
       cnt <= cnt + 1;
end


always@(posedge clk,negedge rstn)
begin
    if(!rstn)
       overfloat <= 1'b0;
    else if (clr)
       overfloat <= 1'b0;
    else if (cnt==15)
       overfloat <= 1'b1;
end

`ifdef FPV

`define clk_rst @(posedge clk) disable iff (!rstn)


//ASSUME
assume_en_clr_conflit: assume property (`clk_rst !(en && clr));

//COVER
cover_clr_overfloat: cover property (`clk_rst $fell(overfloat));
cover_cnt_value: cover property (`clk_rst (cnt==20));

//ASSERT
assert_clr_func: assert property(`clk_rst clr |=> ((overfloat==0)&&(cnt==0)));


property p_en_func;
      int tmp;
      `clk_rst (en,tmp=cnt) |=> if(cnt!=4'hF) (tmp + 1 == cnt);
endproperty

assert_en_func: assert property(p_en_func);

assert_clr_overfloat: assert property (`clk_rst $fell(overfloat) |-> $past(clr));
//PASS
assert_overfloat_func: assert property (`clk_rst $rose(overfloat) |-> $past(cnt==4'hF));
//WRONG assertion
assert_overfloat_func_fail: assert property (`clk_rst (cnt==4'hF) |=> overfloat);

//Immediate Assert
always @(posedge clk )
   if($rose(overfloat)&&(rstn==1))
      assert_overfloat_func_2:assert($past(cnt==4'hF));

`endif
endmodule

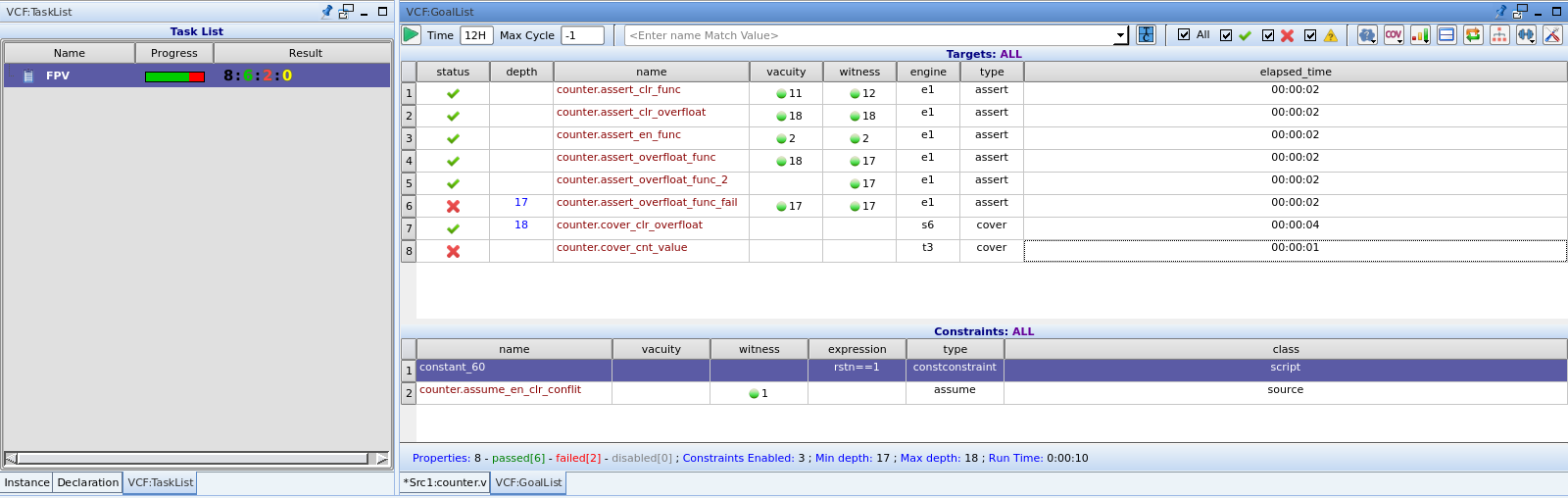

Result:
vacuity栏为property的先行算子成立的cycle depth。
witness栏为property的后续算子成立的cycle depth。
对于assert_overfloat_func这个property，witness早于vacuity1个cycle，是因为$past()是对过去的判断。
在这里插入图片描述
Initial State
定义clk,rstn；从复位状态开始，Formal工具自动对input信号灌入激励。

# Clock Definitions
create_clock clk -period 100
# Reset Definitions
create_reset rstn -sense low

# Initialisation Commands
sim_run -stable
sim_save_reset

ASSUME
增加了en和clr不可能同时为高的约束。

COVER
增加一些关心的cover point，工具可以快速地跑出对应波形：

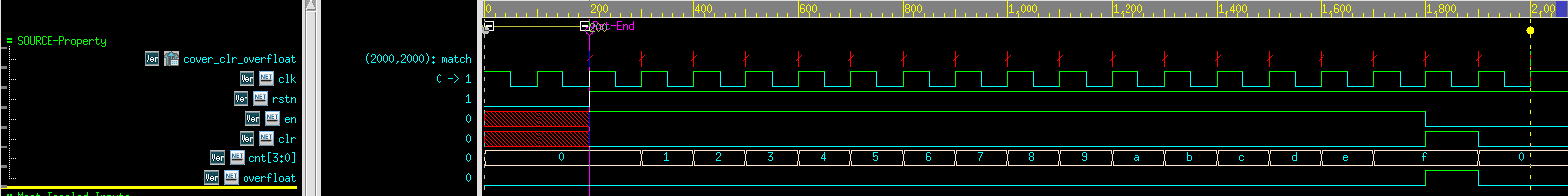

例如$fell(overfloat)的cover:
在这里插入图片描述
200ns:完成复位
2000ns:cover point match(注意采样的上升沿前的数据）

对于(cnt==20))则是uncover，cnt最大值为15。

ASSERT

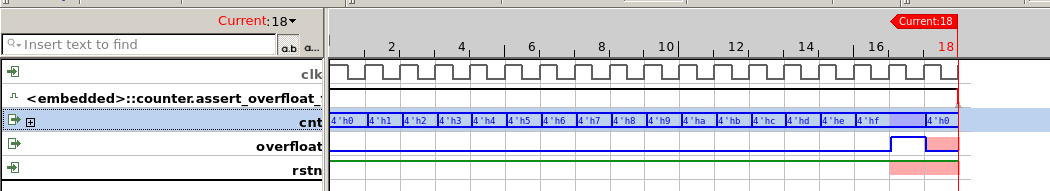

assert_overfloat_func_fail: assert property (`clk_rst (cnt==4'hF) |=> overfloat); 这个propery断言失败，被工具找到了一个CEX:
当cnt==4'hF时，同时拉高clr，overfloat就不会为高了。
在这里插入图片描述

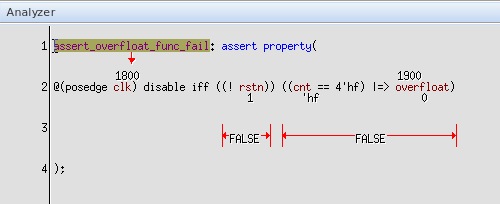

assertion annotation:

ENGINE
Type栏的e1,s6,t3为算法引擎的代号；
工具会根据property的特性选择合适的算法，调用相应的引擎处理；

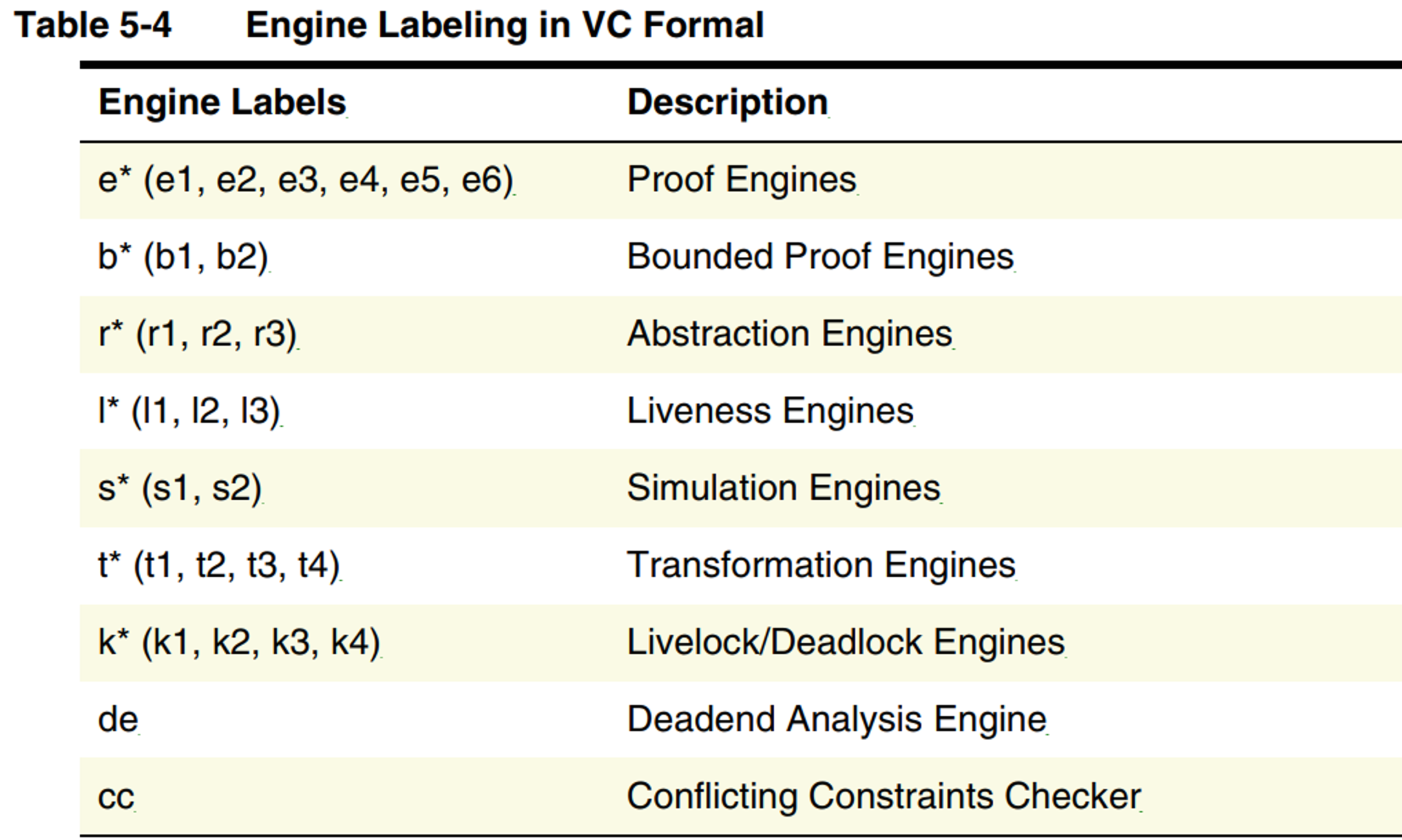

VC Formal中的engines:

常见算法为：

Binary Decision Diagrams or BDD
“SATisfiability” Proofs or SAT
Bounded Model Checking or BMC
Craig Interpolation, usually shortened to “Craig”
Property Directed Reachability or PDR

关于formal算法的理论介绍，可以通过🔗《动态系统的形式化分析与控制-上海交通大学殷翔》和 🔗《逻辑与形式化方法-美国西密西根杨子江》扩充学习。

一般使用工具默认分配的engine，当然用户也可以自己指定；VC Formal提供了多种引擎编排的recipes，适用FPV不同的使用场景。

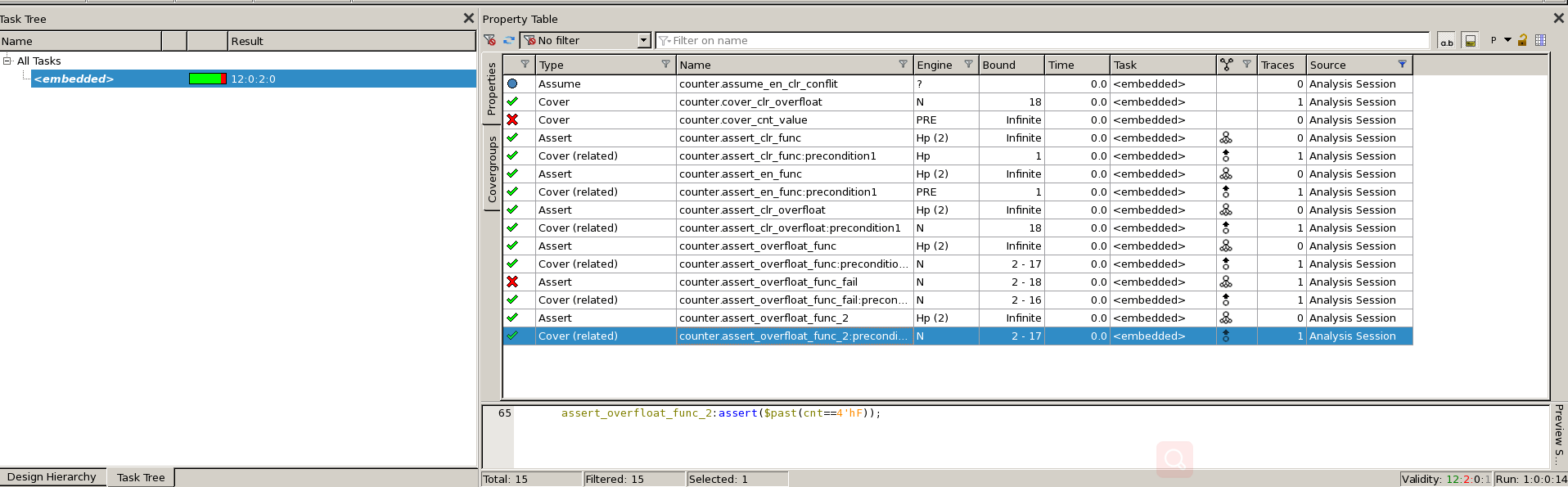

JasperGold Result

在这里插入图片描述

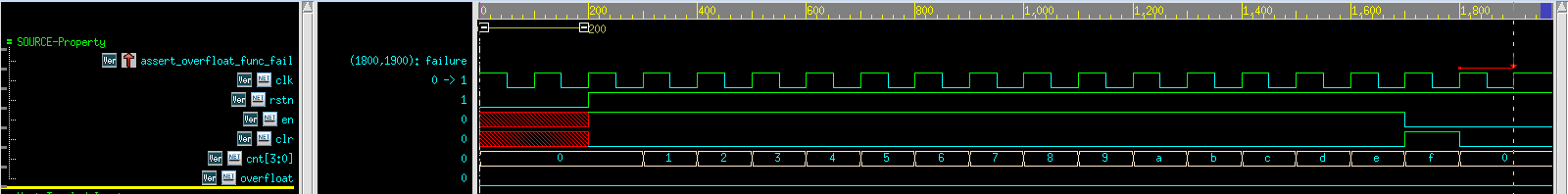

CEX wave:

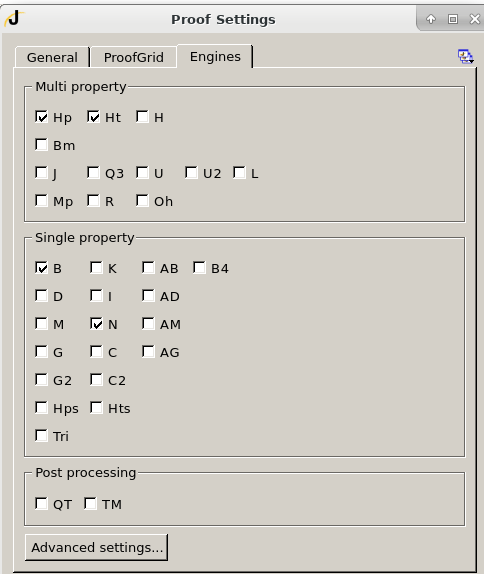

JasperGold中的engines:

FPV的使用场景

design exercise FPV

FPV不需要搭建平台和手动施加激励，适合快速的在一些新设计的RTL上跑一些基础功能；例如上一节$fell(overfloat))这个cover point，如果通过Simulatin，需要搭建testbench并详尽地施加每一拍的激励；而使用Formal，设计人员不需要关注整个过程，只关注最终结果，工具会自动施加相应的激励并达到你想要的结果。

所以当你有以下需求时，可以考虑使用design exercise FPV：

对于新设计的模块，想要跑一些基础功能进行确认
在验证人员的验证平台还没有准备好时，需要自己提前做一些简略地验证
接手遗留的RTL代码，可以跑一下FPV，结合波形加深对特定功能的理解

设计人员自己跑FPV，对RTL内部细节很了解；思路一般是：首先增加感兴趣的cover point；再添加一些assumption，可以过度约束；先跑出一些简单功能的波形；增加一些assertion，做检查；接着添加一些复杂功能的assertion和cover point，并逐渐放宽assumption；跑FPV并不是可以一次性把所有property都写完备，需要"wiggle"几轮，多次调试property；

有些公司对IP开发有额外的断言标准要求，例如property应该占RTL总代码行数的三分之一；这些property既可以用于formal，也可以用于simulation。《Assertion-Based Design》，《Creating Assertion-Based IP》书籍中介绍了相关经验。

Bug hunting FPV

当你有以下需求时，可以考虑使用Bug hunting FPV：

你所验证的模块有很多corner cases，需要额外的FPV验证保证完备性
Simulation回归random case时，陆续发现新的error，需要额外的FPV验证提高置信度
对于一个成熟的模块，加了一个新的feature，需要额外的FPV验证

Bug hunting FPV是Simulation的补充验证手段，采用更高层级的assertion，加入过约束，将注意力集中于某一个功能点；

full proof FPV

对一个设计只采用FPV进行验证，保证设计功能100%符合spec；这个从理论上是完全可行的，也是Formal Verification的初衷：只要property是完备的，正确的，相对于RTL，就可以建立一个golden model，遍历RTL的所有状态空间，保证100%正确。
当你满足以下条件时，可以采用full proof FPV：

待测设计有一个详细的规格书或者一个包含所有功能点的表格
待测设计是一个标准接口，可以采用商业的AIP进行验证

对于full proof FPV，每种Formal工具都有推荐的sign-off流程，来保证验证的完备。

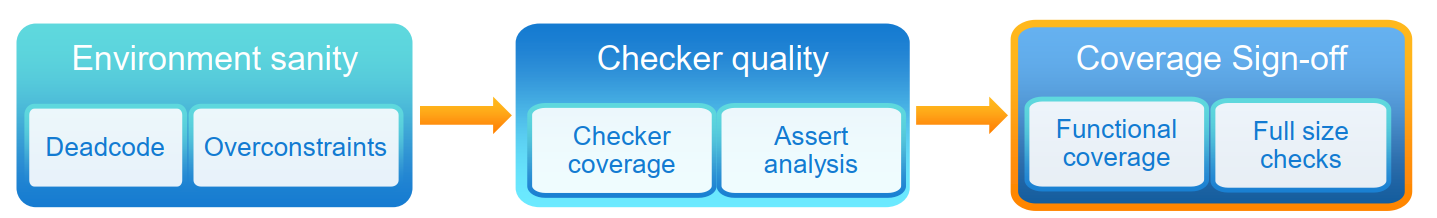

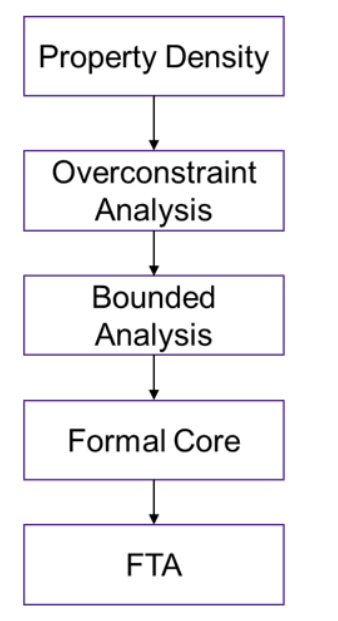

VC Formal的推荐流程如下：
在这里插入图片描述
JasperGold的推荐流程如下：

通过收集覆盖率，保证property的完备，完成sign-off工作。具体后文介绍。

APPs

formal tool除了FPV，还提供了其他适用不同场景的APPs，如对于pinmux可以采用connectivity连通性检查，对于寄存器的访问采用register检查，对于一块mem，是否存在其他非法访问路劲，可以才用security检查；这一类app都是FPV的衍生，通过提供一文件或约束，工具自动产生property，调用最佳engine处理。相较于FPV，学习成本低。对于汽车产品，有额外的Functional Safety要求，工具会自动对rtl注错分析其影响结果。

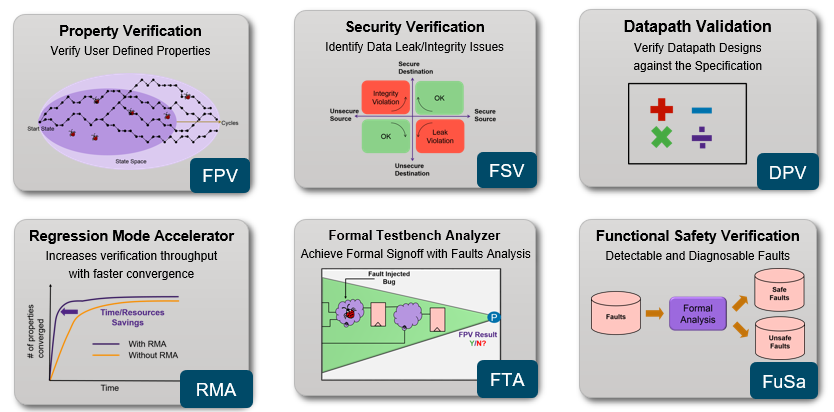

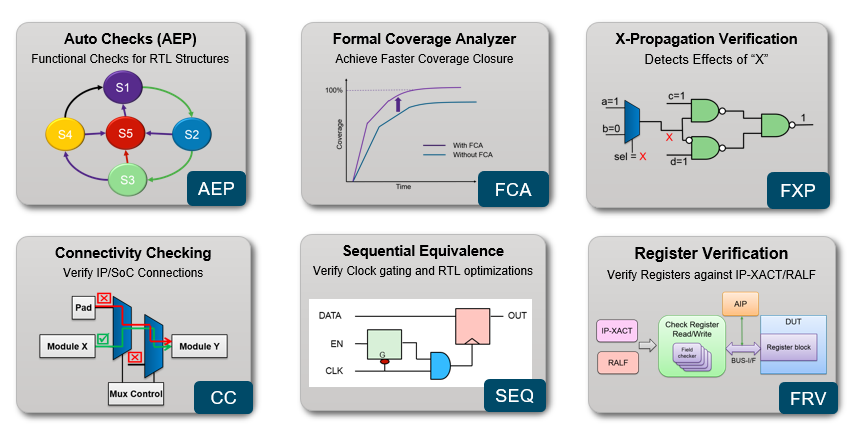

VC Fomrla Apps:
在这里插入图片描述

对于以上Apps, JasperGold都有对应的Apps. 如VC Formal中的DPV，JG叫做C2RTL。
