Ubuntu20.04+MAVROS+PX4+Gazebo保姆级安装教程

已于 2024-05-13 12:19:23 修改
阅读量3.7w 收藏 535
点赞数 85
CC 4.0 BY-SA版权
分类专栏： PX4 文章标签： ubuntu mavros PX4 Gazebo
于 2023-01-23 21:48:42 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/HuangChen666/article/details/128754106
本文详细介绍了在Ubuntu20.04上安装PX4飞行控制器软件栈、MAVROS、QGroundControl(QGC)以及使用Gazebo进行仿真的步骤。首先从GitHub克隆PX4源码并更新子模块，然后执行安装脚本。在安装过程中，可能会遇到一些问题，如需更新或修复，可再次运行脚本。接着安装MAVROS和相关额外包，测试连接。最后，安装QGC并启动PX4仿真环境。

Ubuntu20.04+MAVROS+PX4+Gazebo

安装PX4步骤

从github上clone源码

git clone https://github.com/PX4/PX4-Autopilot.git --recursive

进入PX4-Autopilot文件夹，继续下载未下载完的组件

cd PX4-Autopilot/
git submodule update --init --recursive

继续执行ubuntu.sh脚本

bash ./PX4-Autopilot/Tools/setup/ubuntu.sh

中间出错的话执行指令

python3 -m pip install --upgrade pip
python3 -m pip install --upgrade Pillow

如果过程中有安装失败的地方，可以再用：

bash ./PX4-Autopilot/Tools/setup/ubuntu.sh --fix-missing

更新一下，完成后重启系统

测试一下
进入你下载的PX4-Autopilot文件夹内

make px4_sitl_default gazebo

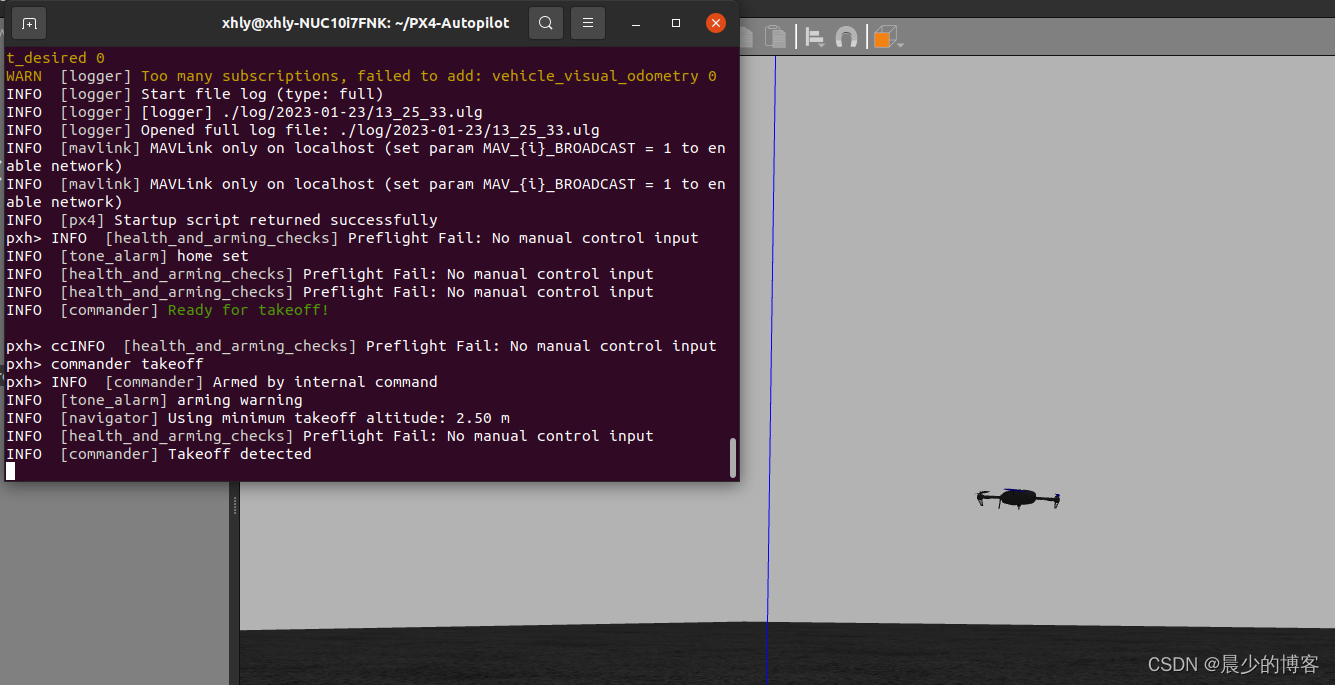

终端输入 commander takeoff ，可以看到无人机起飞
终端输入 commander land ， 可以看到无人机降落
在这里插入图片描述

添加环境变量（添加到~/.bashrc文件中）

source ~/PX4-Autopilot/Tools/simulation/gazebo-classic/setup_gazebo.bash ~/PX4-Autopilot ~/PX4-Autopilot/build/px4_sitl_default
export ROS_PACKAGE_PATH=$ROS_PACKAGE_PATH:~/PX4-Autopilot
export ROS_PACKAGE_PATH=$ROS_PACKAGE_PATH:~/PX4-Autopilot/Tools/simulation/gazebo-classic/sitl_gazebo-classic

安装MAVROS

sudo apt-get install ros-noetic-mavros ros-noetic-mavros-extras

运行以下命令测试

roslaunch mavros px4.launch

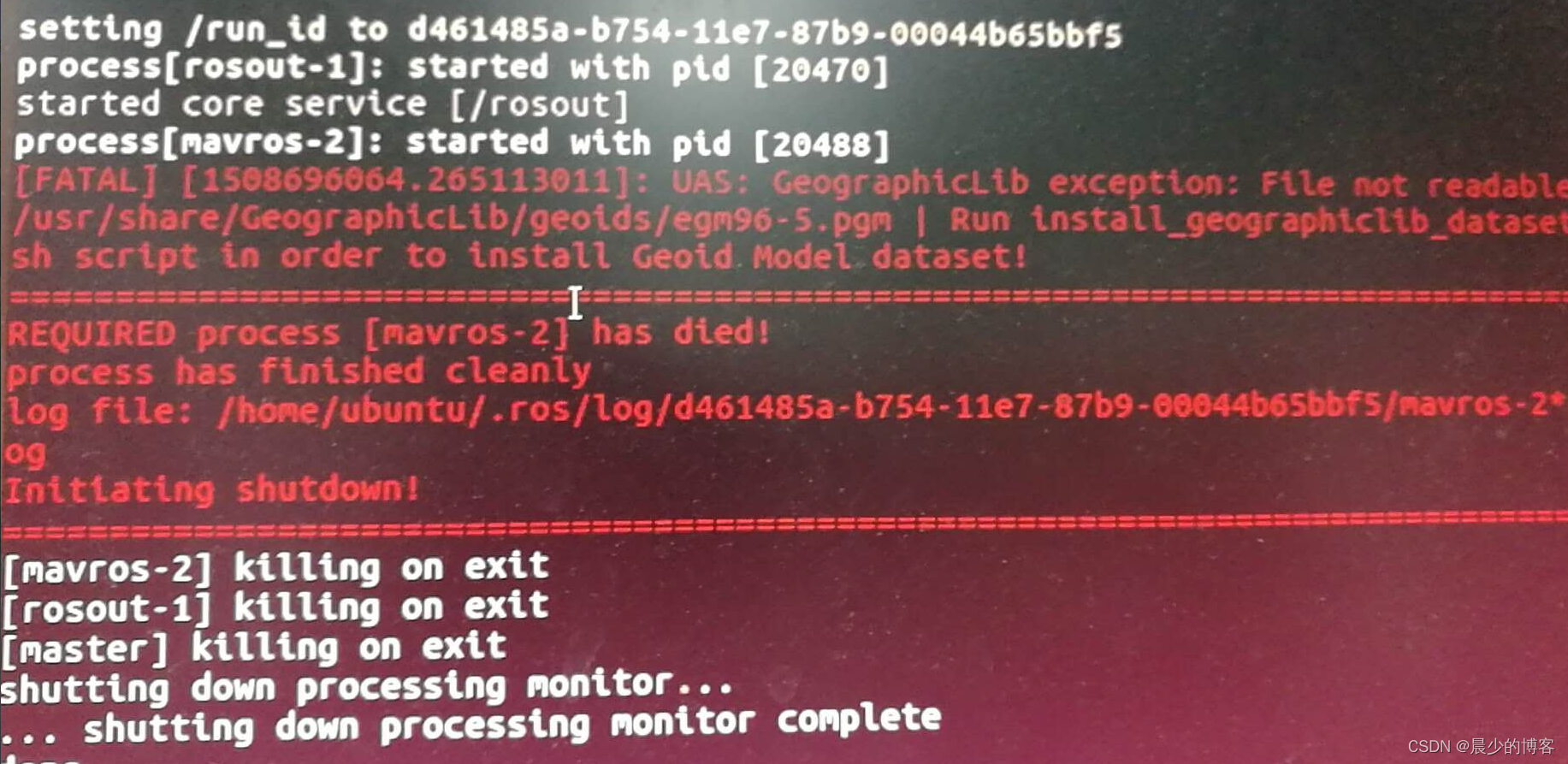

如果出现以下报错
在这里插入图片描述则运行

sudo /opt/ros/kinetic/lib/mavros/install_geographiclib_datasets.sh

安装QGC

参考网站：https://docs.qgroundcontrol.com/master/en/getting_started/download_and_install.html

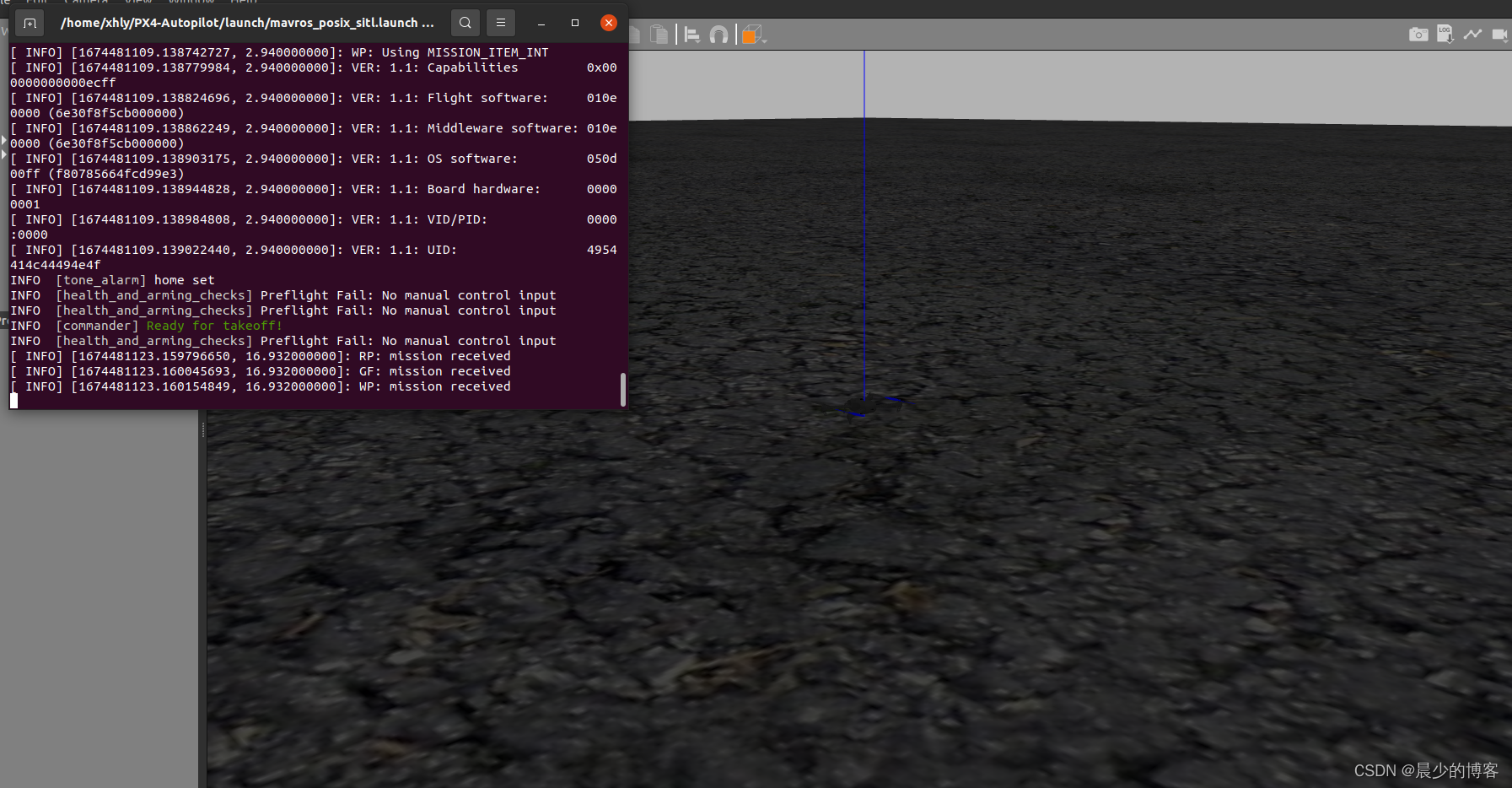

PX4仿真

添加完环境变量后，可以通过以下命令进行PX4仿真

roslaunch px4 mavros_posix_sitl.launch

该launch文件会启动gazebo、mavros、px4.launch等
在这里插入图片描述

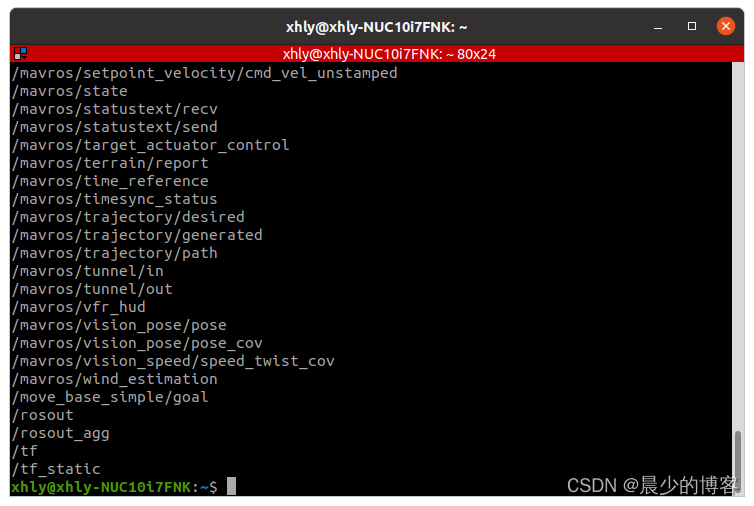

查看mavros话题

rostopic list

在这里插入图片描述
