本文介绍了汇川技术620P和660P系列产品的两种调试方法：一是通过购买RS232转换线实现；二是通过改电路飞线直接连接ARM的TX和RX端口。理解电路原理后，可以不再依赖专用调试线。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

汇川技术620P和660P的调试口CN3/CN4分析

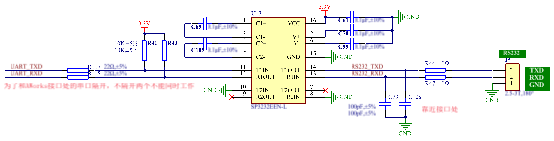

在这里插入图片描述电路原理
在这里插入图片描述

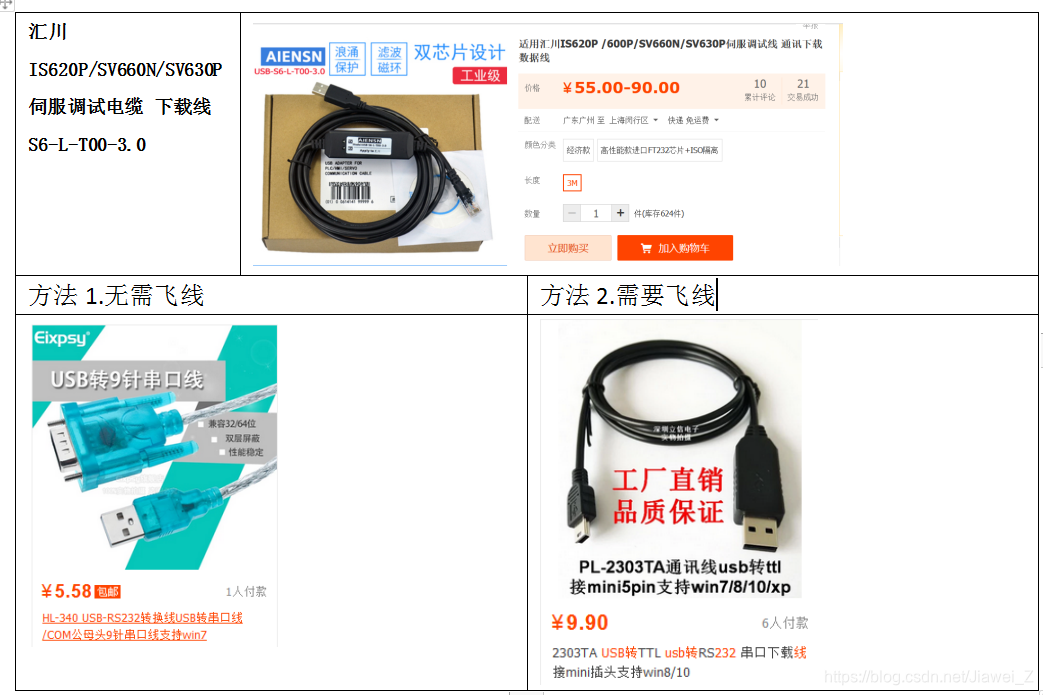

看懂原理就不需要下面的S6-L-T00-3.0调试线了
方法1.不改电路不飞线–直接购买RS232转换线USB转串口线

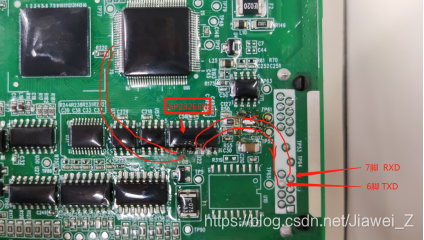

方法2.改电路飞线，去除R50和R55电阻右边的磁珠，直接飞线到ARM出来的TX和RX

在这里插入图片描述
