⛄一、 粒子群算法PSO多无人机协同集群避障路径规划简介

1 无人机航迹规划问题的数学模型
建立三维航迹规划问题的数学模型时, 不但考虑无人机基本约束, 还考虑复杂的飞行环境, 包括山体地形和雷暴威胁区。

1.1 无人机基本约束
规划的无人机三维航迹, 通常需要满足一些基本约束, 包括最大转弯角、最大爬升角或下滑角、最小航迹段长度、最低和最高飞行高度, 以及最大航迹长度等约束。其中, 最大转弯角约束, 是指无人机只能在水平面内小于或等于指定的最大转弯角内转弯;最大爬升角或下滑角约束, 是指无人机只能在垂直平面内小于或等于指定的最大爬升角或下滑角内爬升或下滑;最小航迹段长度约束, 要求无人机改变飞行姿态之前, 按目前的航迹方向飞行的最短航程;最低和最高飞行高度约束, 要求无人机在指定的飞行高度区间飞行;最大航迹长度约束, 是指无人机的航迹长度小于或等于指定的阈值。

记q (x, y, z, θ, ψ) 为无人机的飞行位置与姿态, 其中, (x, y, z) 为无人机的位置, θ为无人机的水平转弯角, ψ为无人机的竖直爬升角或下滑角, 进而建立上述基本约束的数学表达式。

1.2 飞行环境障碍物和威胁区建模
在飞行环境中, 高耸的山体近似采用圆锥体等效表示, 用以e为底的自然指数图形生成, 那么, 山体地形可以通过多个位置不同的圆锥体叠加而成。若将参考海拔基准高度设置为xOy平面, 记 (x, y, z) 为山体地形中的点, 那么

式中:N为山体个数;xk0和yk0为第k座山体中心对称轴的横坐标和纵坐标;hk为第k座山体的最大高度;xki和yki为第k座山体的横向斜度和纵向斜度。

在飞行环境中, 山体附近通常存在雷暴等极端气象, 本文视为飞行威胁区, 并通过球体近似等效表示, 且记第k座山体附近飞行威胁区的球心坐标为 (xks0, yks0, zks0) , 半径为rk。

1.3 目标函数及航迹表示
在本文中, 执行任务的某型无人机, 其航迹规划的目标函数是生成一条由起始点到目标点的无碰撞可行航迹。采用q (x, y, z, θ, ψ) 表示无人机在飞行空域中某特定位置的特定姿态, 那么 (x, y, z) 则表示无人机所在航迹点, θ表示无人机的水平转弯角, ψ表示无人机的竖直爬升角或下滑角。采用r (q) 表示由起始点qinitial到目标点qgoal的无碰撞可行航迹, 那么航迹规划的过程可以写成如下形式:

2 粒子群算法PSO多无人机协同集群避障路径规划

⛄二、部分源代码和运行步骤

1 部分代码
close all
clear
clc
dbstop if all error
global model
model = CreateModel(); % 创建模型
F=‘F1’;
[Xmin,Xmax,dim,fobj] = fun_info(F);%获取函数信息
pop=40;%种群大小(可以自己修改)
maxgen=150;%最大迭代次数(可以自己修改)
[fMin,bestX,ConvergenceCurve] = (pop, maxgen,Xmin,Xmax,dim,fobj);

%% 计算无人机的相关信息
N=length(bestX)/(3model.n);%无人机的数量
St=1;
for i=1:N %计算每个无人机的适应度值
Et=St+3model.n-1;
Xbest=bestX(St:Et);
BestPosition(i,:) = SphericalToCart(Xbest);%% 计算航迹坐标
BestFit(i)=MyCost(Xbest,1);%% 计算每个无人机的适应度值
UAVfit(i,:)=MyCost(Xbest,2);
St=Et+1;
end

%% 保存结果
save BestPosition BestPosition %每个无人机的航迹坐标
save BestFit BestFit %每个无人机的总成本
save UAVfit UAVfit % 每个无人机的四个成本
save ConvergenceCurve ConvergenceCurve % 无人机集群的成本随迭代次数的变化

%% 画图
ColStr={‘r-.’,‘g–’,‘b-.’,‘c–’,‘m-.’};%颜色
LegendStr={‘UAV1’,‘UAV2’,‘UAV3’,‘UAV4’,‘UAV5’};

%图1 算法收敛曲线图
gca1=figure(1);
plot(ConvergenceCurve,‘g-’,‘linewidth’,1.5)
xlabel(‘迭代次数’);
ylabel(‘全部无人机总成本’);
legend(‘WOA’)

%图2和图3 无人机轨迹图
gca2=figure(2);
gca3=figure(3);
[h11,h12]=PlotSolution(BestPosition(1,:),model,ColStr{1},gca2,gca3);
[h21,h22]=PlotSolution(BestPosition(2,:),model,ColStr{2},gca2,gca3);
[h31,h32]=PlotSolution(BestPosition(3,:),model,ColStr{3},gca2,gca3);
[h41,h42]=PlotSolution(BestPosition(4,:),model,ColStr{4},gca2,gca3);
[h51,h52]=PlotSolution(BestPosition(5,:),model,ColStr{5},gca2,gca3);
legend([h11,h21,h31,h41,h51],LegendStr,‘location’,‘NorthWest’);
legend([h12,h22,h32,h42,h52],LegendStr,‘location’,‘NorthWest’);
% colormapStr=othercolor(61);
% colormap(gca2,colormapStr);
% colormap(gca3,colormapStr);

figure
bar(BestFit)
set(gca,‘xtick’,1:1:5);
set(gca,‘XTickLabel’,LegendStr)
ylabel(‘总成本’)

2 通用运行步骤
（1）直接运行main.m即可一键出图

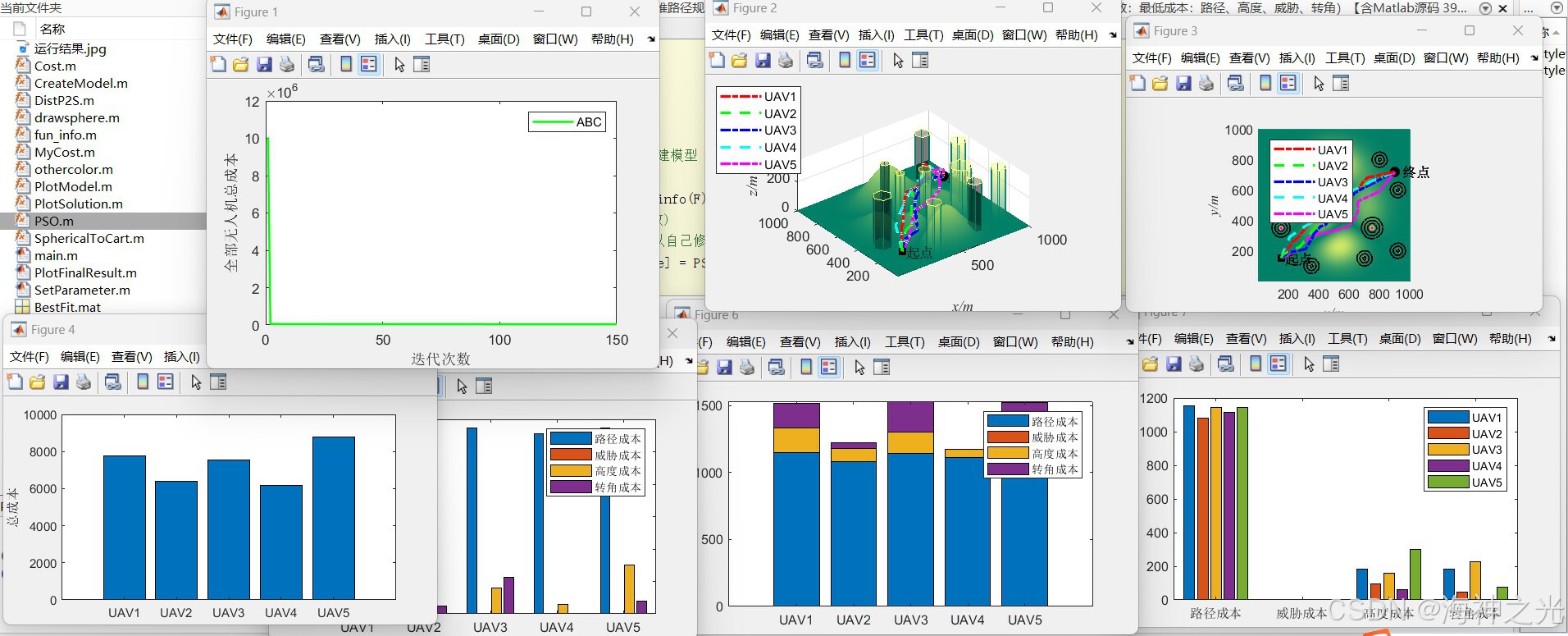

⛄三、运行结果

⛄四、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1]周东健,张兴国,马海波,李成浩,郭旭.基于栅格地图-蚁群算法的机器人最优路径规划[J].南通大学学报(自然科学版). 2013,12(04)
[2]田疆,李二超.用于无人机三维航迹规划改进连接型快速扩展随机树算法[J].航空工程进展. 2018,9(04)
[3]朱收涛.采用改进粒子群算法的无人机协同航迹规划[J].光电与控制.2012
[4]张航,高岳林.求解带容量约束车辆路径问题的改进蚁群算法[J].宝鸡文理学院学报(自然科学版). 2022,42(03)
[5]龚艺,冉金超,侯明明.基于遗传算法的多目标外卖路径规划[J].电子技术与软件工程. 2019,(10)

3 备注
简介此部分摘自互联网，仅供参考，若侵权，联系删除
