ODT电阻端接

ODT (on-die termination)

裸片终端（ODT）功能允许DRAM通过ODT控制引脚为x4 / x8配置的每个DQ，DQS / DQS，RDQS / RDQS和DM信号打开/关闭终端电阻。对于x16配置，ODT通过ODT控制引脚应用于每个DQ，UDQS / UDQS，LDQS / LDQS，UDM和LDM信号。
ODT功能旨在通过允许DRAM控制器独立地打开/关闭任何或所有DRAM设备的终端电阻来改善存储器通道的信号完整性。
请注意：
ACTIVE和STANDBY模式支持ODT功能。
在SELF REFRESH模式下，ODT关闭且不受支持。

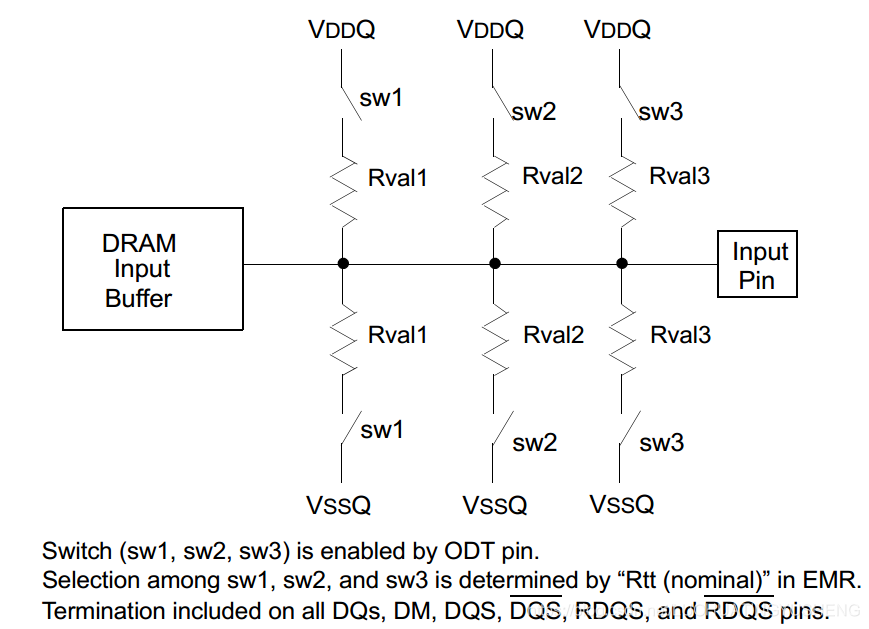

ODT的功能描述：
在这里插入图片描述

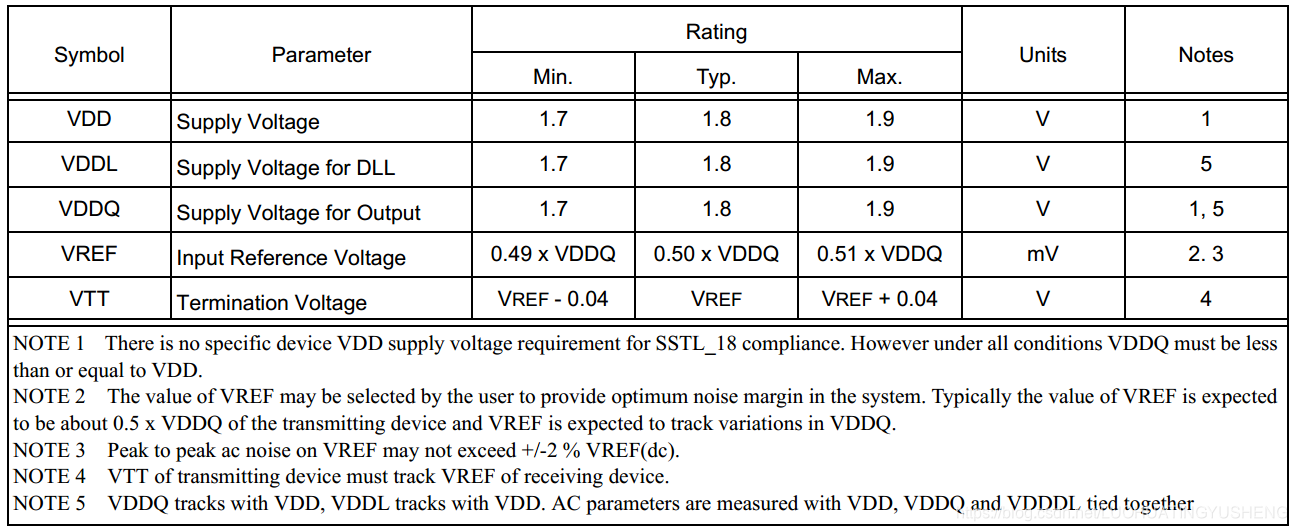

DDR的直流标准

在这里插入图片描述
