🔥 内容介绍

显微镜成像技术在基础科学研究、临床诊断和材料科学等领域发挥着至关重要的作用。然而，显微镜图像常常受到各种噪声源的干扰，例如传感器噪声、散粒噪声和环境噪声。这些噪声会降低图像质量，影响后续的分析和 interpretation。此外，出于各种原因，显微镜图像有时需要进行插值，例如提高分辨率、对齐图像或弥补采样不足。传统的插值方法，如双线性或双三次插值，虽然能够填补缺失的像素信息，但往往未能考虑到显微镜成像的物理过程，可能导致物理上不准确的结果，尤其是在高空间频率区域。

本文旨在探讨如何在频域中有效地滤除显微镜图像中的噪声，并通过物理上精确的方法进行插值。我们将重点关注去除超出光学截止频率的空间频率成分，并在此基础上构建一种能够反映显微镜成像物理过程的插值策略。通过结合频域滤波和物理建模，我们可以获得更干净、更准确的显微镜图像，为后续的定量分析和科学发现提供坚实的基础。

第一部分：频域滤波——去除超出光学截止的空间频率

光学截止频率（Optical Cutoff Frequency）是显微镜成像系统的一个重要参数，它决定了系统能够分辨的最高空间频率。任何超出此频率的信号都无法通过物镜有效地成像，这些超出截止频率的空间频率成分在原始图像中通常表现为噪声或由欠采样引起的高频伪影。在频域中进行滤波是去除这些超出光学截止频率成分的有效方法。

1.1 傅里叶变换与空间频率

图像可以被视为空间域中的信号。通过对图像进行二维傅里叶变换，我们可以将其转换到频域，其中图像被分解为不同空间频率的叠加。空间频率描述了图像中像素灰度值变化的快慢。低空间频率对应于图像中的平滑变化或大的结构，而高空间频率则对应于图像中的细节或快速变化。傅里叶变换将图像中的空间信息映射到频域中的频率信息，其中图像的每个频率分量都对应一个特定的幅度（强度）和相位。

1.2 光学传递函数（Optical Transfer Function, OTF）与调制传递函数（Modulation Transfer Function, MTF）

显微镜成像系统可以被描述为一个线性时不变系统（在理想情况下）。物体的真实空间频率分布经过物镜后，其振幅和相位会发生变化。这种变化可以用光学传递函数（OTF）来描述。OTF是一个复函数，它描述了显微镜系统对不同空间频率的衰减和相移。其幅度即为调制传递函数（MTF），它表示系统对不同空间频率调制深度的传递效率。MTF在空间频率达到光学截止频率时降为零，这意味着系统无法传递高于此频率的调制信息。

1.3 频域滤波的原理与方法

在频域中滤波的核心思想是修改傅里叶变换后的图像频谱，以去除或衰减不需要的频率成分。对于去除超出光学截止频率的噪声，我们可以设计一个滤波器，其在光学截止频率内部具有较高的传递函数，而在超出截止频率的区域传递函数为零或接近零。

常见的频域滤波器包括：

理想低通滤波器：
这是一个最简单的滤波器，它在截止频率内完全通过所有频率，在截止频率外完全阻断所有频率。其传递函数是一个矩形函数。然而，理想低通滤波器在空间域中的逆傅里叶变换会产生振铃效应（ringing artifacts），表现为图像边缘附近的震荡。
巴特沃斯低通滤波器：
这种滤波器的传递函数在截止频率附近平滑过渡，避免了理想滤波器带来的振铃效应。其传递函数的阶数决定了过渡的陡峭程度。阶数越高，过渡越陡峭，但振铃效应也会越明显。
高斯低通滤波器：
高斯滤波器的传递函数是一个高斯函数，其在频域中表现为平滑衰减，在空间域中表现为对图像的平滑模糊。高斯滤波器在去除噪声的同时，也会导致图像细节的损失。

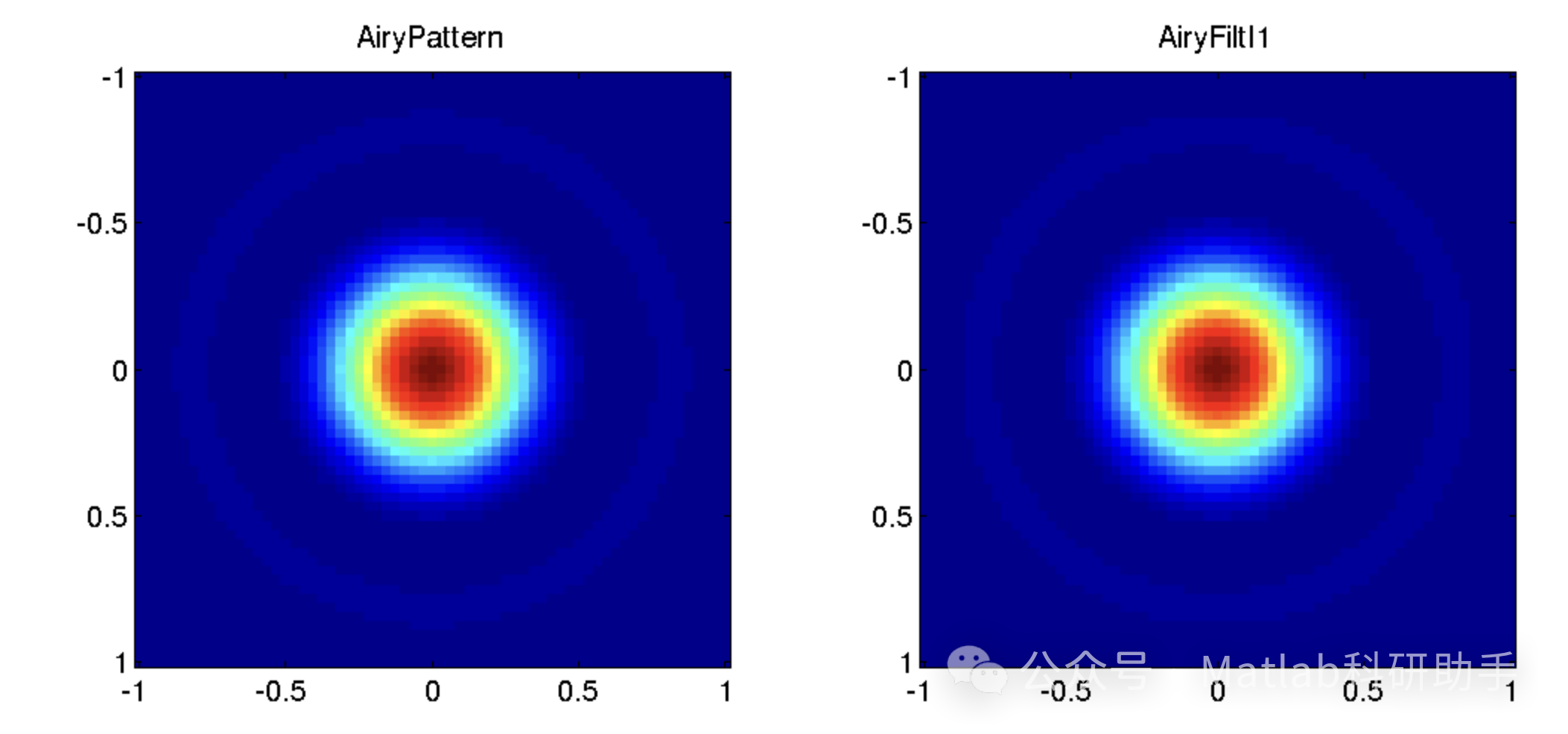

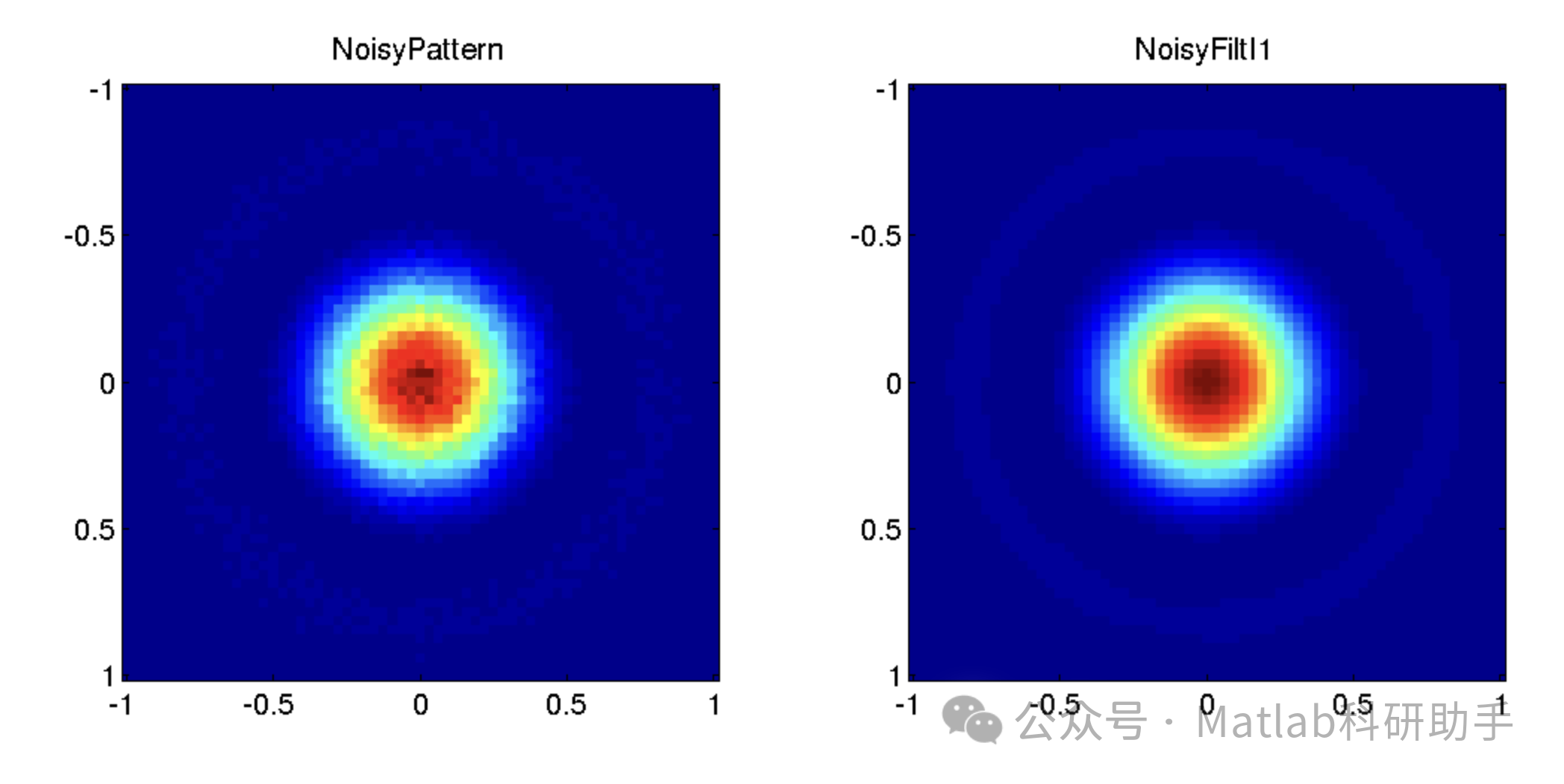

在去除超出光学截止频率的噪声时，我们可以选择一个低通滤波器，其截止频率设置为光学截止频率。例如，使用一个截止频率为 fcutofffcutoff 的巴特沃斯低通滤波器，可以将傅里叶变换后的图像频谱乘以滤波器的传递函数。处理后的频谱再通过逆傅里叶变换回到空间域，即可得到滤除高频噪声的图像。

需要注意的是，频域滤波虽然能够有效去除超出光学截止频率的噪声，但也会对图像的细节造成一定程度的模糊。选择合适的滤波器类型和参数至关重要，需要在去噪效果和细节保留之间取得平衡。

第二部分：物理上精确的插值——考虑成像过程

传统的插值方法，如双线性或双三次插值，仅仅是基于已知像素的灰度值进行数学上的线性或非线性插值。这些方法没有考虑显微镜成像的物理过程，尤其是在对分辨率进行插值时，它们可能无法准确地恢复真实的图像细节，甚至可能产生伪影。物理上精确的插值旨在利用显微镜成像的物理模型来指导插值过程，从而获得更符合实际情况的插值结果。

2.1 图像形成模型与点扩散函数（Point Spread Function, PSF）

显微镜成像过程可以近似为一个线性卷积过程。物体的真实空间分布与显微镜系统的点扩散函数（PSF）进行卷积，得到探测器上捕获的图像。PSF描述了显微镜系统对一个理想点光源的成像响应。它是一个弥散函数，反映了光学系统的衍射、像差等因素对成像质量的影响。在频域中，PSF的傅里叶变换即为光学传递函数（OTF）。

一种基于模型的插值策略是利用光学传递函数（OTF）来指导插值。由于我们已知显微镜系统的OTF，我们可以尝试在频域中对图像进行去模糊和插值。

步骤可以大致如下：

a. OTF估计或已知： 获取显微镜系统的光学传递函数（OTF）。OTF可以通过测量或根据物镜参数进行理论计算得到。

b. 频域去模糊（部分）： 然而，由于OTF在高频处衰减至零，直接除以OTF会导致高频噪声的放大。因此，需要采用正则化方法来稳定反卷积过程，例如维纳滤波（Wiener filtering）或约束最小二乘滤波。这些方法在去除噪声的同时，试图恢复部分高频信息。

c. 频谱扩展与插值： 在频域中，插值相当于在频谱中添加高频信息，以增加空间域图像的分辨率。传统的插值方法仅仅是复制或线性组合已知的频谱分量，无法生成新的、真实的细节。物理上精确的插值方法尝试通过建模来推断超出光学截止频率的高频信息。例如，可以基于已知的OTF和正则化后的频谱，利用先验知识（如图像的平滑性、稀疏性等）来推断超出截止频率的频谱分量。

d. 逆傅里叶变换： 将扩展后的频谱进行逆傅里叶变换，得到插值后的高分辨率图像。

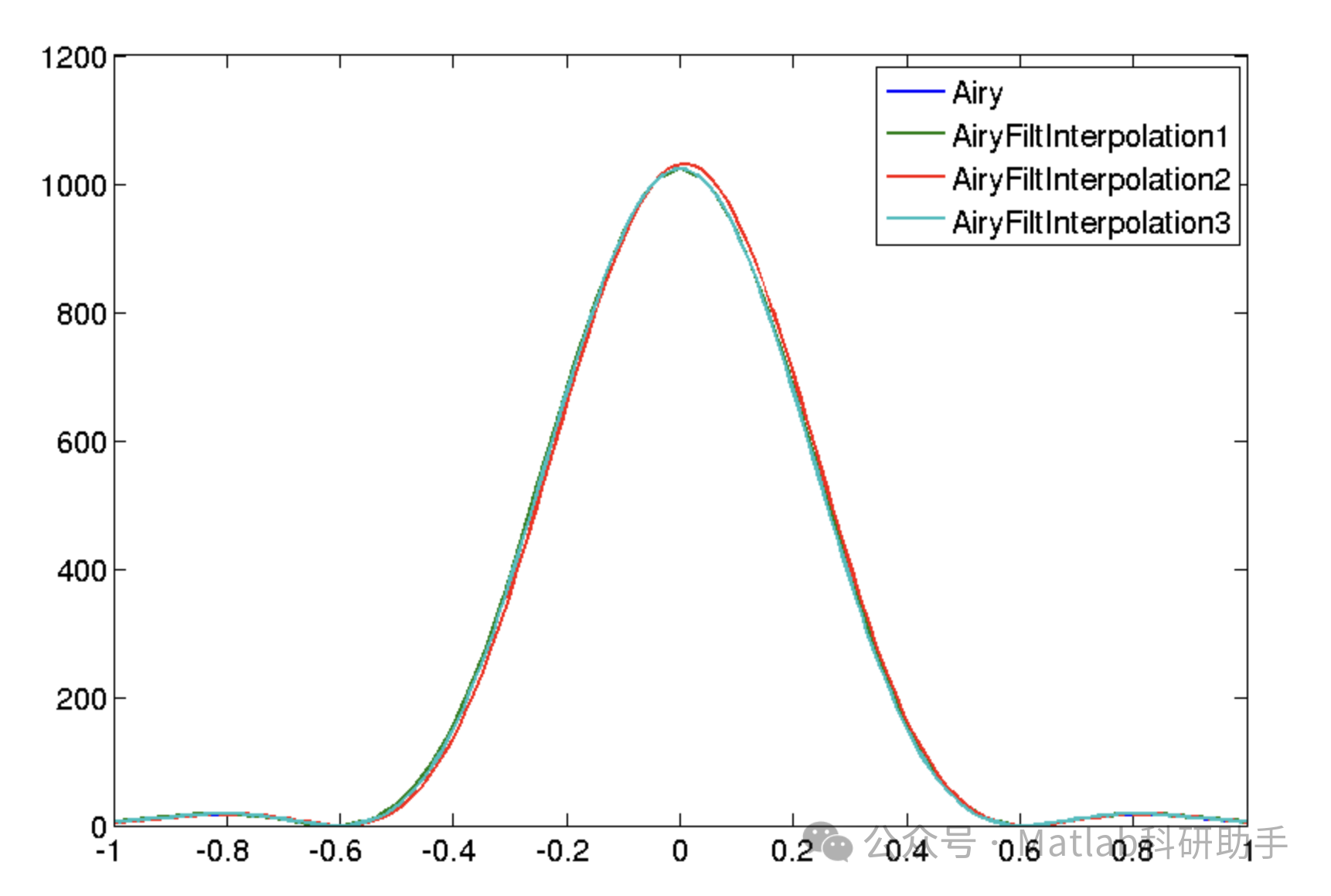

这种基于模型的插值方法能够更好地反映显微镜成像的物理过程，避免了传统插值方法可能引入的物理上不准确的伪影。它试图恢复更接近真实物体的高频信息，从而提高插值图像的质量和真实性。

2.3 基于深度学习的物理插值

近年来，深度学习在图像处理领域取得了显著进展。利用深度神经网络也可以实现物理上精确的显微镜图像插值。深度学习模型可以通过训练来学习显微镜成像过程的复杂非线性关系，从而在低分辨率图像中推断出高分辨率细节。

一种常见的深度学习插值方法是超分辨率重建（Super-Resolution）。训练一个深度卷积神经网络，输入是低分辨率图像，输出是高分辨率图像。训练过程中，模型学习如何从低分辨率图像中恢复丢失的高频信息。为了实现物理上的精确性，可以在训练过程中引入物理约束，例如：

结合OTF信息：
将显微镜系统的OTF信息作为网络的输入或约束，引导网络学习与成像物理过程一致的插值策略。
模拟成像过程：
在训练数据生成过程中，模拟真实的显微镜成像过程，将高分辨率图像通过OTF卷积并加入噪声得到低分辨率图像，用作训练对。这样，网络能够学习从模拟的低分辨率图像中恢复原始的高分辨率图像。
损失函数设计：
设计考虑物理意义的损失函数，例如除了常见的像素级损失（如MSE、L1损失）外，还可以加入基于OTF的频谱损失或感知损失，促使网络生成物理上合理的插值结果。

深度学习方法具有强大的非线性建模能力，能够从大量数据中学习复杂的模式，从而在一定程度上克服传统基于模型方法的局限性。然而，深度学习方法对训练数据的质量和数量有较高的要求，且模型的解释性较差。

第三部分：实践中的整合与考虑因素

在实际应用中，频域去噪和物理上精确的插值往往需要结合使用，并且需要考虑一些实际因素。

3.1 工作流程整合

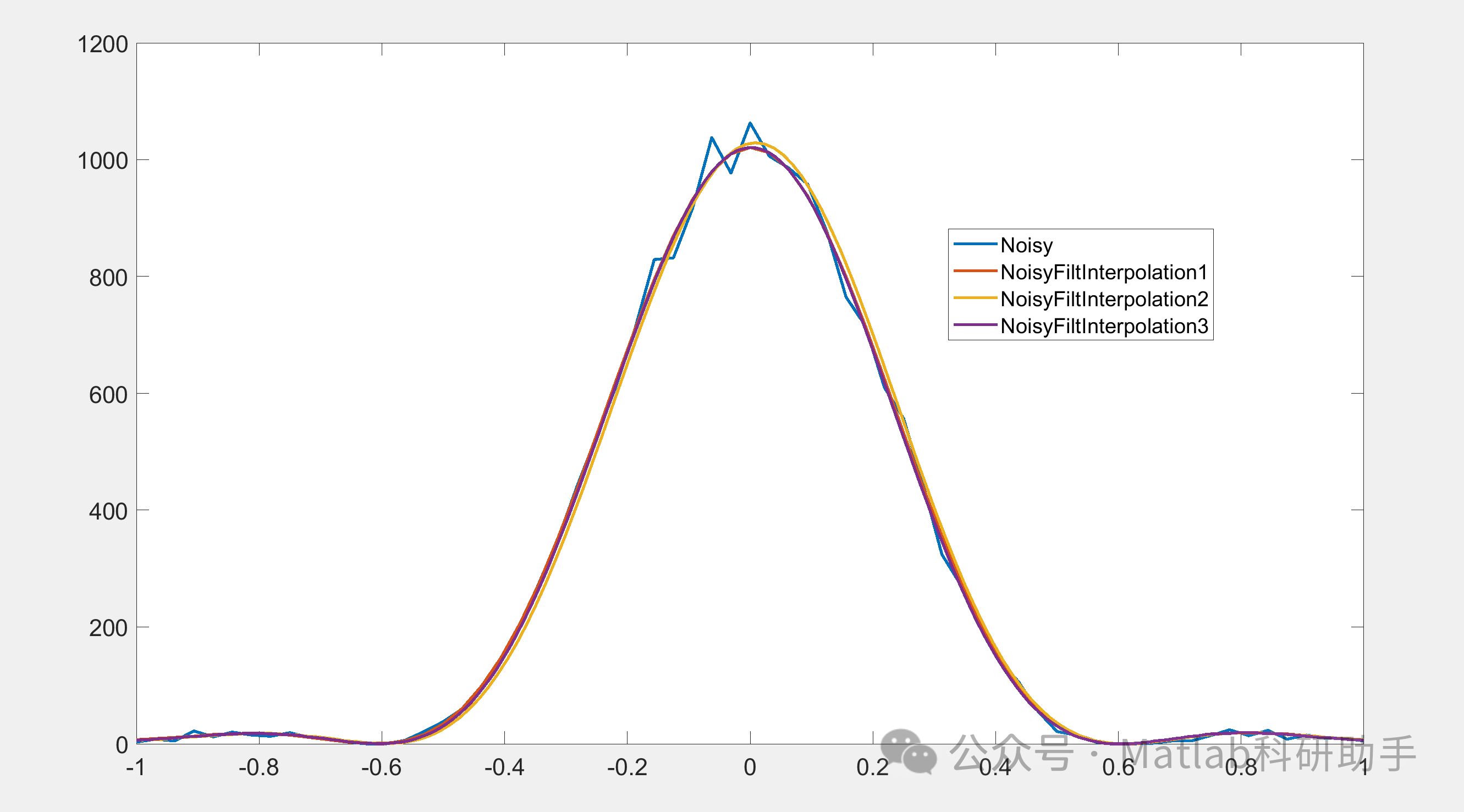

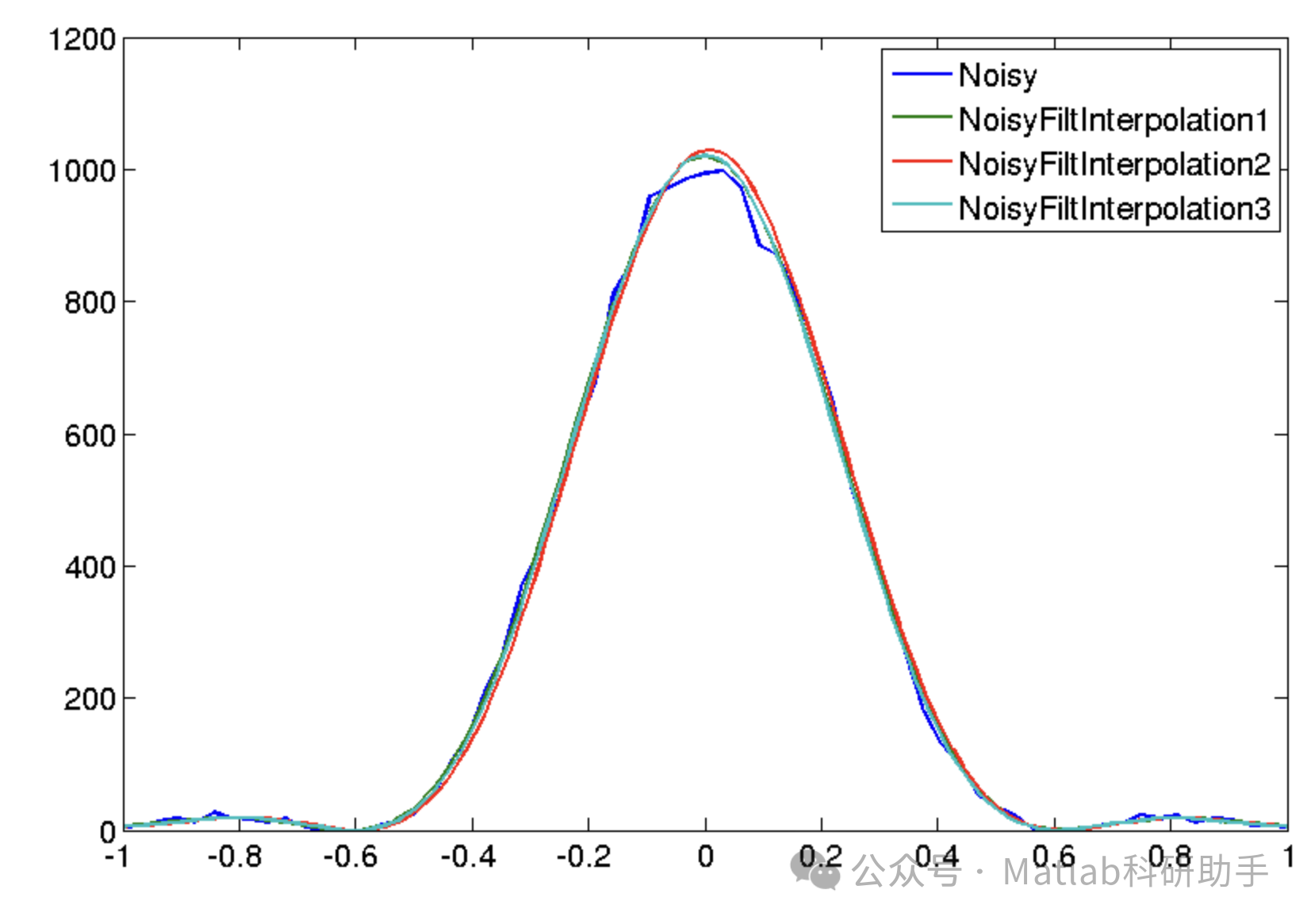

一种常见的整合工作流程是先进行频域去噪，去除超出光学截止频率的无效信息，然后再对去噪后的图像进行物理上精确的插值。先去除无效的高频噪声可以提高后续插值过程的鲁棒性，避免噪声在高分辨率图像中被放大。

3.2 OTF的获取与准确性

准确获取显微镜系统的OTF对于物理上精确的插值至关重要。OTF可以通过测量方法（例如使用点光源或刀口扫描）或根据物镜参数进行理论计算。然而，实际的OTF可能受到像差、散焦等因素的影响，与理论值存在差异。如果OTF不准确，基于模型的插值结果也会受到影响。在实际应用中，可能需要对OTF进行估计或校准。

3.3 噪声模型的选择

在频域滤波和基于模型的插值中，对噪声模型的假设也会影响结果。不同类型的显微镜图像可能受到不同类型噪声的影响（例如，荧光显微镜图像通常受到散粒噪声和读出噪声的影响）。选择合适的噪声模型可以提高去噪和插值的效果。

3.4 计算效率

频域处理和基于模型的插值通常涉及到傅里叶变换、逆傅里叶变换和复杂的计算，计算量可能较大，尤其对于大型图像或三维图像。在实际应用中，需要考虑计算效率，可能需要利用并行计算或GPU加速来提高处理速度。

3.5 结果评估

评估频域去噪和物理上精确插值的结果需要考虑多种指标。除了传统的图像质量评估指标（如PSNR、SSIM）外，还需要评估插值结果的物理真实性。例如，对于分辨率提升的插值，可以与高分辨率 ground truth 图像进行比较（如果可用），或者通过对插值图像进行后续的定量分析（如粒子计数、细胞分割等）来评估其对下游任务的影响。

结论

在频域中滤除噪声和插值显微镜图像是一种强大的技术，它能够显著提高图像质量，为后续的科学研究和分析提供更可靠的数据。通过去除超出光学截止频率的无效信息，我们可以获得更干净的图像。而通过物理上精确的插值，我们可以更好地恢复丢失的细节，获得更符合真实情况的高分辨率图像。

频域滤波为去除超出光学截止频率的噪声提供了有效手段，通过选择合适的低通滤波器，可以在去噪和细节保留之间取得平衡。物理上精确的插值则通过利用显微镜成像的物理模型（如OTF和PSF），尝试从低分辨率图像中恢复更接近真实物体的高频信息。基于模型的反卷积方法和基于深度学习的超分辨率方法都为物理上精确的插值提供了可行途径。
