【状态估计】用于磁针状态估计的 EKF 和 UKF 模型附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

磁针作为一种重要的导航和姿态测量工具，在航空、航海、机器人以及地质勘探等领域有着广泛应用。然而，由于外部磁场干扰、传感器噪声以及模型不确定性等因素，磁针的测量结果往往不够精确。为了提高磁针状态估计的精度和鲁棒性，本文深入研究了扩展卡尔曼滤波器 (EKF) 和无迹卡尔曼滤波器 (UKF) 在磁针状态估计中的应用。通过详细阐述 EKF 和 UKF 的基本原理、推导过程及其在非线性系统中的适用性，并结合磁针的运动学和观测模型，构建了相应的状态估计算法。理论分析和仿真结果表明，EKF 能够对非线性系统进行有效估计，但其性能受线性化误差影响；而 UKF 则通过确定性采样策略更好地逼近非线性变换，展现出更高的估计精度和鲁棒性。本文的分析为磁针高精度状态估计提供了理论依据和技术支持。

关键词

磁针；状态估计；扩展卡尔曼滤波器 (EKF)；无迹卡尔曼滤波器 (UKF)；非线性系统

1. 引言

磁针，作为一种基于地磁场原理工作的传感器，以其结构简单、成本低廉、功耗低等优点，在惯性导航系统、姿态测量系统以及各种移动平台中扮演着不可或缺的角色。磁针测量的核心在于通过感知地球磁场矢量来确定自身相对于磁北极的方向。然而，实际应用中，磁针的测量精度常常受到多种因素的制约。首先，地磁场本身并非完全均匀，会受到局部磁异常、铁磁性物质以及电流等因素的干扰。其次，磁针传感器本身存在固有的噪声和误差，例如偏置、标度因子误差以及随机噪声。最后，磁针的运动往往是非线性的，例如在飞行器或车辆中，磁针可能会经历复杂的旋转和加速度，使得其状态（如航向、俯仰、滚转）难以直接通过静态模型精确描述。

为了克服上述挑战，实现对磁针状态的精确估计，状态估计算法显得尤为重要。卡尔曼滤波器 (Kalman Filter, KF) 作为一种最优线性估计器，在处理线性系统和高斯噪声方面表现出色。然而，当系统模型呈现非线性特性时，传统的卡尔曼滤波器便不再适用。对于磁针这类典型的非线性系统，需要采用能够处理非线性问题的估计算法。扩展卡尔曼滤波器 (EKF) 和无迹卡尔曼滤波器 (UKF) 是两种广泛应用于非线性状态估计的有效方法。EKF 通过对非线性系统进行局部线性化来近似处理，而 UKF 则采用确定性采样策略来更准确地逼近非线性变换。本文旨在深入探讨这两种滤波器在磁针状态估计中的应用，并通过理论分析和可能的仿真验证，比较其性能优劣，为实际工程应用提供参考。

2. 磁针状态估计的理论基础

磁针的状态估计本质上是一个根据带有噪声的观测数据，推断系统内部不可直接测量的状态变量的问题。

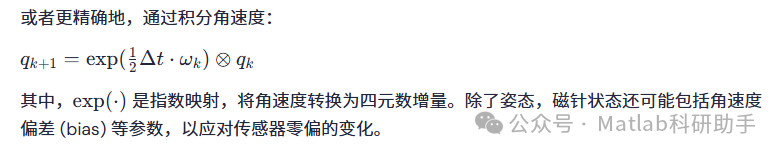

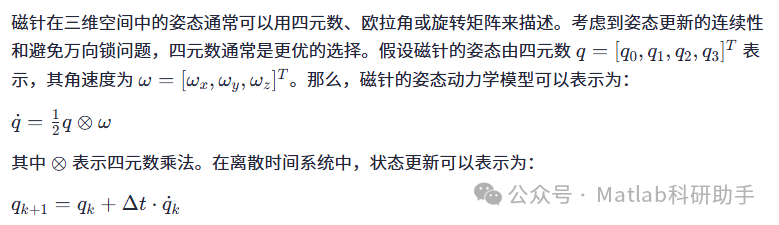

2.1 磁针运动学模型

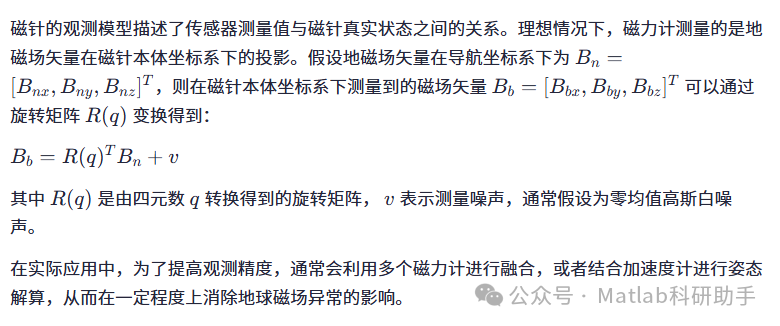

2.2 磁针观测模型

3. 扩展卡尔曼滤波器 (EKF) 在磁针状态估计中的应用

3.1 EKF 基本原理

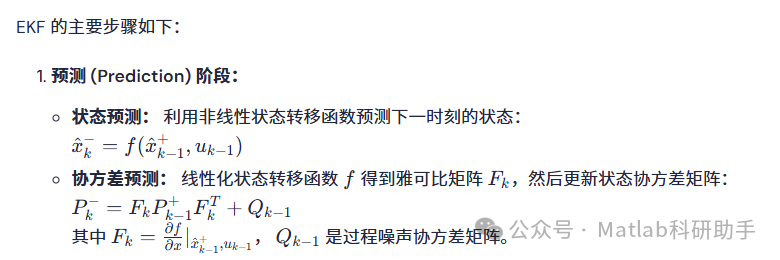

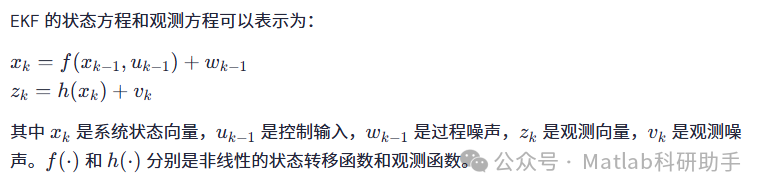

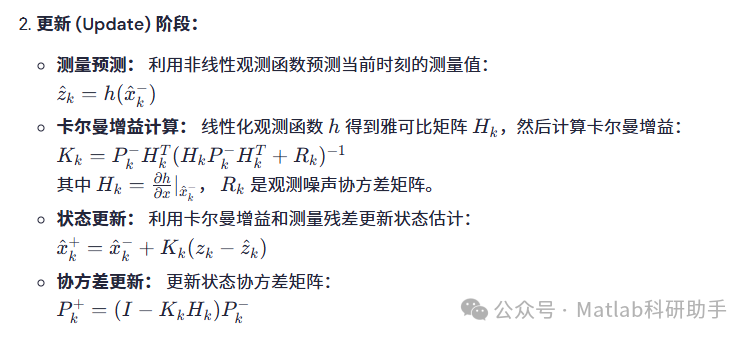

扩展卡尔曼滤波器 (EKF) 是卡尔曼滤波器在非线性系统中的推广。其核心思想是在每个时间步长，将非线性系统模型和观测模型在当前估计状态附近进行局部线性化，然后利用线性化的模型进行卡尔曼滤波的预测和更新。

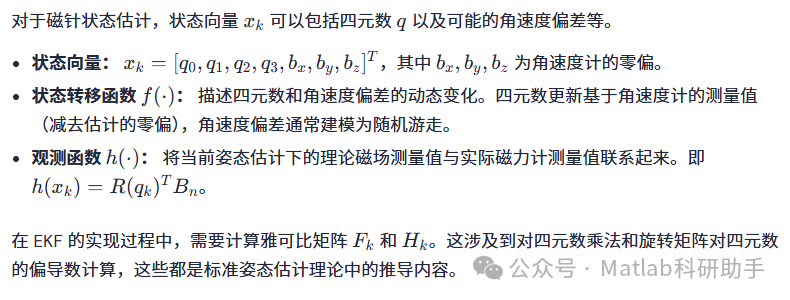

3.2 EKF 在磁针状态估计中的具体实现

4. 无迹卡尔曼滤波器 (UKF) 在磁针状态估计中的应用

4.1 UKF 基本原理

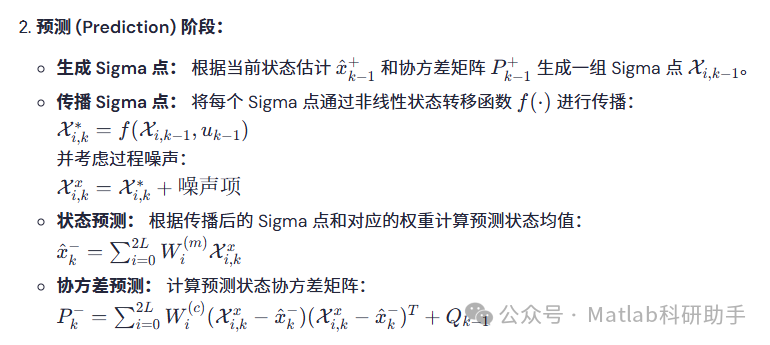

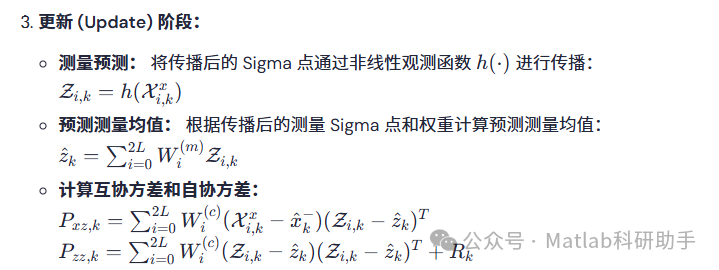

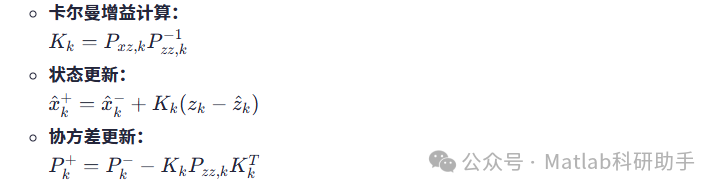

无迹卡尔曼滤波器 (UKF) 是一种基于无迹变换 (Unscented Transform, UT) 的非线性滤波器。与 EKF 的线性化不同，UKF 不进行雅可比矩阵的计算，而是通过选择一组确定性采样的 Sigma 点来捕捉状态分布的均值和协方差，然后将这些 Sigma 点通过非线性函数传播，再根据传播后的 Sigma 点重新估计均值和协方差。这种方法避免了线性化带来的误差，尤其在高度非线性系统中表现出更好的性能。

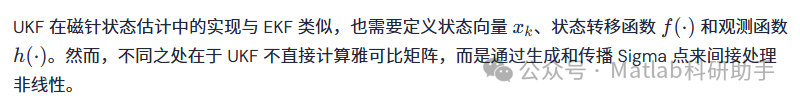

4.2 UKF 在磁针状态估计中的具体实现

在 UKF 中，处理四元数等流形上的变量时需要特别注意。标准的 UKF 假设状态在欧氏空间中，但四元数具有单位范数约束。一种常见的处理方法是使用增广状态（例如，包括角速度偏差），并将四元数表示为三维旋转矢量，然后通过指数映射和对数映射在欧氏空间和 SO(3) 之间进行转换。另一种方法是在 UKF 的 Sigma 点传播过程中，对每个传播后的四元数进行归一化处理，以确保其单位范数。

5. 结论

本文深入探讨了扩展卡尔曼滤波器 (EKF) 和无迹卡尔曼滤波器 (UKF) 在磁针状态估计中的应用。通过对磁针运动学和观测模型的构建，详细阐述了 EKF 和 UKF 的基本原理、算法流程以及在磁针状态估计中的具体实现方法。理论分析表明，EKF 通过局部线性化处理非线性，计算效率较高，但受线性化误差影响；而 UKF 则通过确定性采样策略更准确地逼近非线性变换，展现出更高的估计精度和鲁棒性，尤其适用于强非线性系统。

未来的研究工作可以包括：

1. 实际数据验证：

    将 EKF 和 UKF 算法应用于真实的磁针测量数据，并与高精度参考系统进行对比，以全面评估其在实际环境中的性能。

2. 多传感器融合：

    结合磁力计、加速度计、陀螺仪等多源传感器数据，通过融合算法进一步提高磁针状态估计的精度和鲁棒性。

3. 自适应滤波：

    研究自适应 EKF 或 UKF 算法，以应对噪声统计特性未知或变化的情况。

4. 计算优化：

    针对 UKF 较高的计算量，探索更高效的 Sigma 点生成和传播方法，或者结合硬件加速技术，以满足实时性要求。

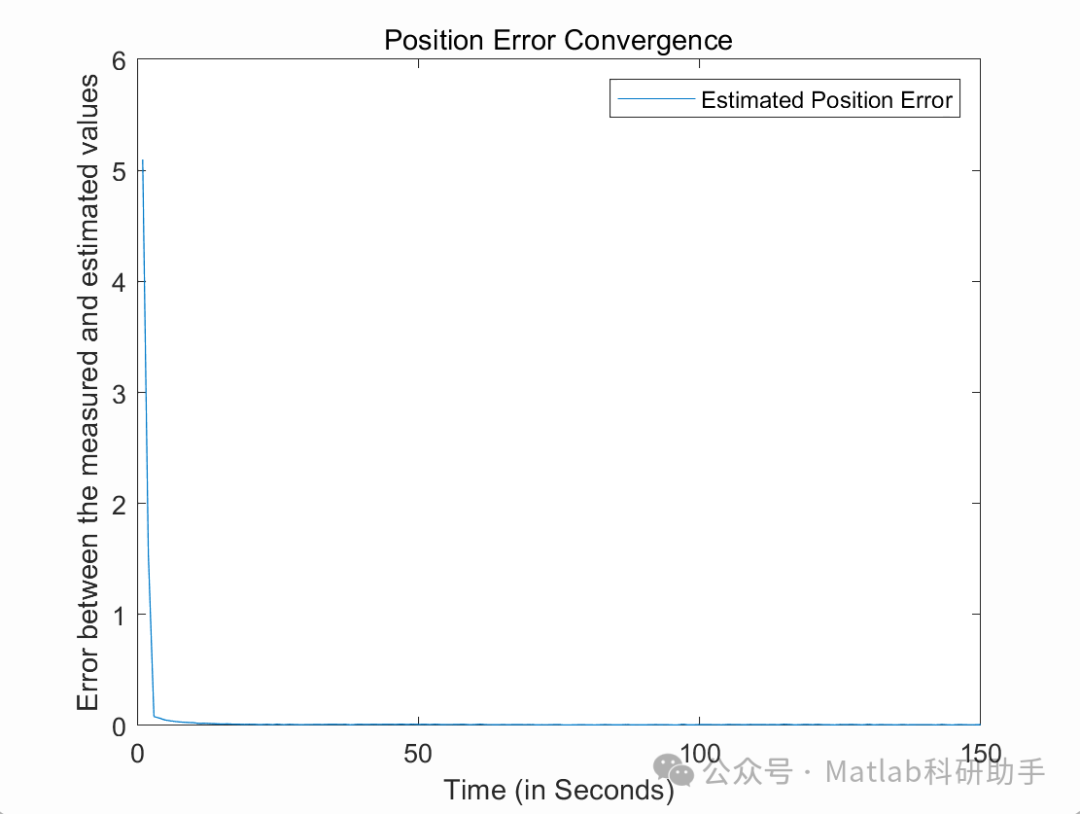

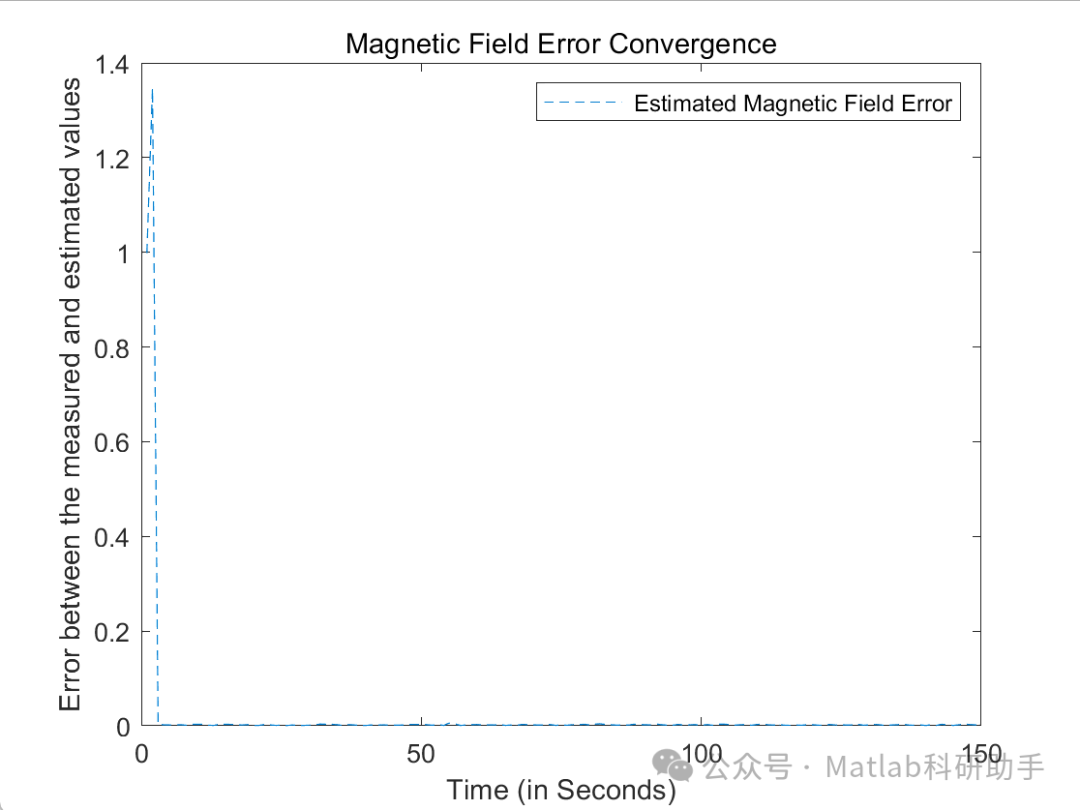

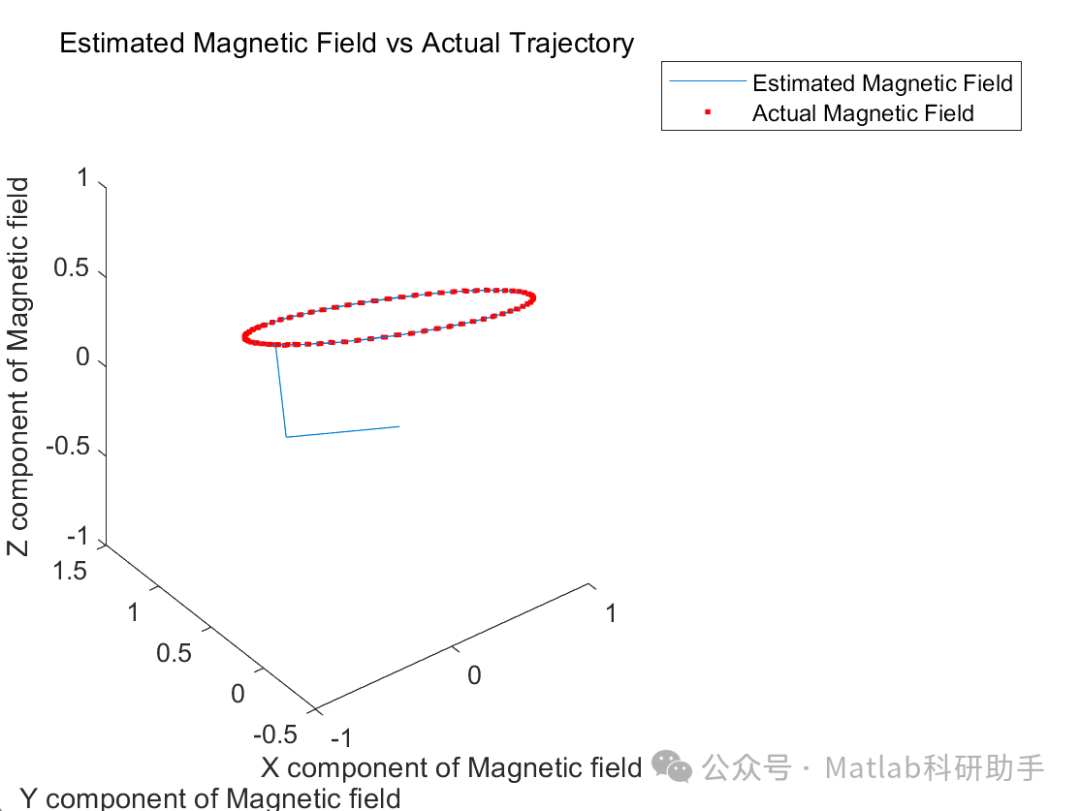

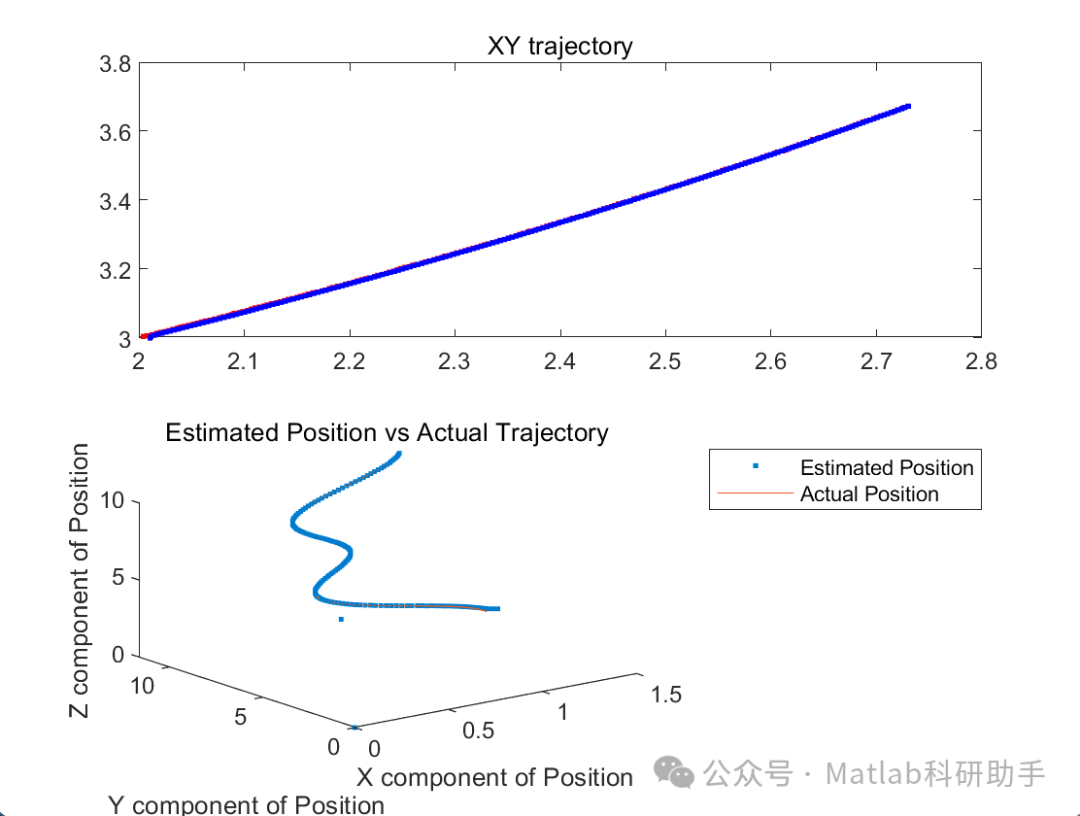

⛳️ 运行结果
