随着电力系统的不断发展和对可靠性要求的提高，精确的电力系统状态估计变得至关重要。同步相量测量单元（PMU）的出现为电力系统状态估计带来了新的机遇。 PMU 能够以高采样率准确测量电力系统中的电压和电流相量，提供了同步、实时的测量数据。基于 PMU 的电力系统状态估计具有以下几个主要特点和优势：

一、高精度测量：PMU 的高精度相量测量使得状态估计结果更加准确可靠。与传统的测量设备相比，PMU 能够捕捉到电力系统的动态变化，对系统的实时状态进行更精确的描述。

二、同步测量：PMU 可以实现同步测量，即不同地点的测量数据在时间上是同步的。这对于电力系统的状态估计非常重要，因为它能够准确反映系统在同一时刻的状态，有助于更好地分析系统的稳定性和动态特性。

三、广域测量： PMU 可以分布在电力系统的各个关键位置，实现广域测量。通过广域测量，能够获取整个电力系统的全局信息，从而更好地了解系统的整体运行状态，为状态估计提供更全面的数据支持。

四、状态估计方法：基于 PMU 的电力系统状态估计方法通常结合了传统的状态估计技术和 PMU 的特殊测量特性。常见的方法包括卡尔曼滤波及其变体、最小二乘法等。这些方法利用 PMU 提供的实时相量数据，对电力系统的电压幅值、相角、有功功率和无功功率等状态变量进行估计。

五、应用领域：基于 PMU 的电力系统状态估计在多个领域具有重要应用。例如，在电力系统运行控制中，可以用于实时监测系统状态、优化潮流分布、提高系统的稳定性和可靠性。在故障诊断和分析中，能够快速准确地确定故障位置和类型，为故障恢复提供依据。此外，还可以用于电力系统规划和设计，评估系统的性能和可靠性。总之，基于同步相量测量单元（PMU）的电力系统状态估计为电力系统的运行、控制和管理提供了更准确、更实时的状态信息，对于提高电力系统的可靠性和稳定性具有重要意义。

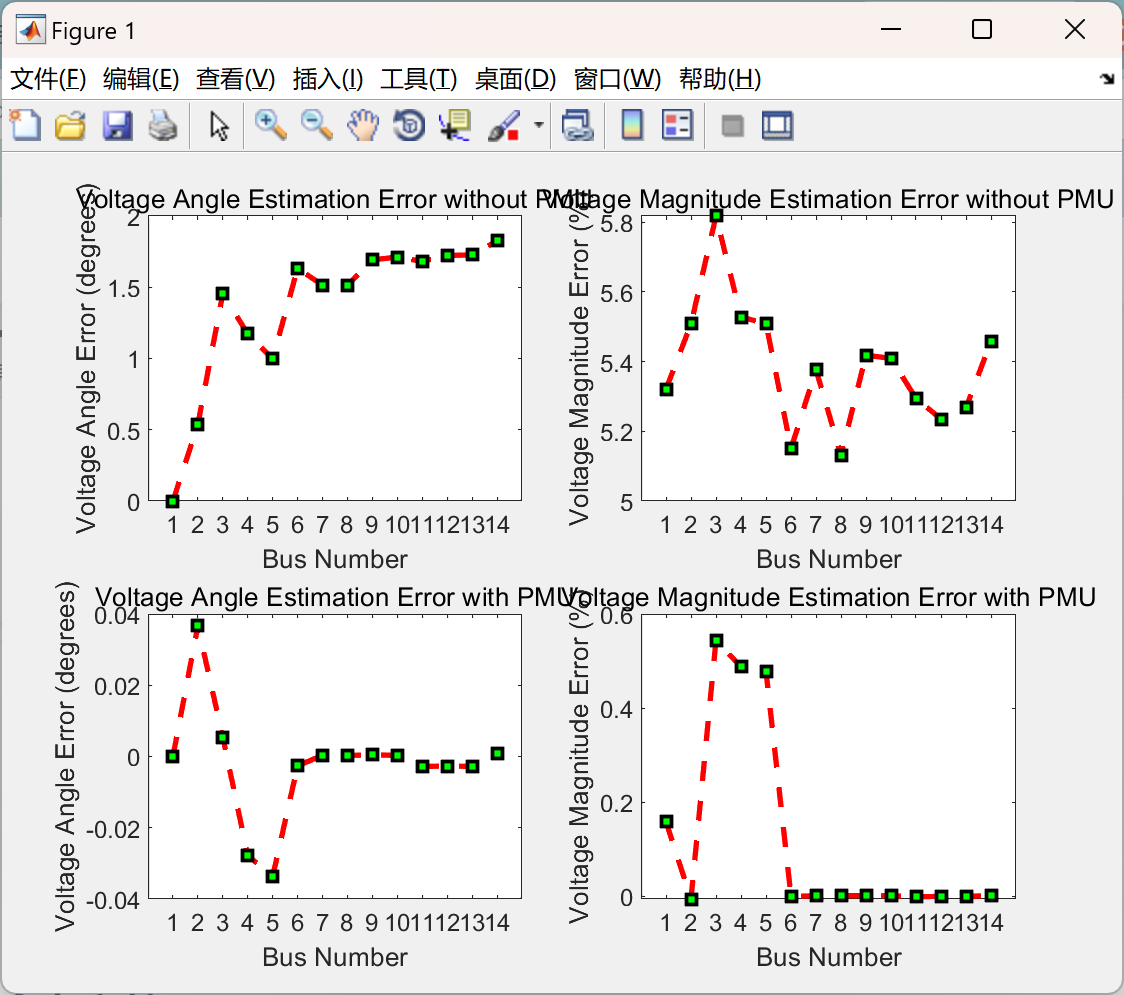

📚2 运行结果

部分函数代码：

function ybus = ybusppg(num)  % Returns ybus

linedata = linedatas(num); % Calling "linedata6.m" for Line Data...
fb = linedata(:,1);     % From bus number...
tb = linedata(:,2);     % To bus number...
r = linedata(:,3);      % Resistance, R...
x = linedata(:,4);      % Reactance, X...
b = linedata(:,5);      % Ground Admittance, B/2...
a = linedata(:,6);      % Tap setting value..
z = r + i*x;            % Z matrix...
y = 1./z;               % To get inverse of each element...
b = i*b;                % Make B imaginary...

nbus = max(max(fb),max(tb));    % no. of buses...
nbranch = length(fb);           % no. of branches...
ybus = zeros(nbus,nbus);        % Initialise YBus...

 % Formation of the Off Diagonal Elements...
 for k=1:nbranch
     ybus(fb(k),tb(k)) = ybus(fb(k),tb(k))-y(k)/a(k);
     ybus(tb(k),fb(k)) = ybus(fb(k),tb(k));
 end

 % Formation of Diagonal Elements....
 for m =1:nbus
     for n =1:nbranch
         if fb(n) == m
             ybus(m,m) = ybus(m,m) + y(n)/(a(n)^2) + b(n);
         elseif tb(n) == m
             ybus(m,m) = ybus(m,m) + y(n) + b(n);
         end
     end
 end
