【PPG信号】光电体积描记图PPG信号噪声过滤Matlab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

光电体积描记图 (Photoplethysmography, PPG) 是一种非侵入式的光学技术，通过测量血液容积变化来获取心率、血氧饱和度等生理信息。PPG信号获取便捷、成本低廉，在医疗健康监测、可穿戴设备等领域得到广泛应用。然而，PPG信号易受多种噪声干扰，例如运动伪影、基线漂移、电源干扰等，这些噪声会严重影响信号质量，导致心率等生理参数的测量精度降低，甚至造成错误判断。因此，对PPG信号进行有效去噪至关重要。本文将对PPG信号噪声过滤方法进行深入探讨，分析各种方法的优缺点，并展望未来研究方向。

一、PPG信号噪声来源及特性分析

PPG信号噪声主要来源于以下几个方面：

1. 运动伪影 (Motion Artifact): 这是PPG信号中最常见的噪声来源之一。人体运动会导致传感器位移，引起光路变化，从而产生幅度较大、频率较低的噪声。运动伪影的特性表现为非平稳性、非周期性，且其频率范围较广，难以通过简单的滤波器去除。

2. 基线漂移 (Baseline Wander): 基线漂移是指PPG信号基线的缓慢漂移，通常是由呼吸、血压波动等生理因素引起，也可能由传感器与皮肤接触不良或温度变化导致。基线漂移的频率较低，通常在0.1Hz以下。

3. 电源干扰 (Power Line Interference): 电源干扰是由于周围环境中的电磁干扰导致的周期性噪声，其频率通常为50Hz或60Hz及其谐波。

4. 生理噪声 (Physiological Noise): 除了运动伪影和基线漂移外，还有一些其他生理因素也会影响PPG信号，例如呼吸、肌肉活动等。这些生理噪声的频率范围较广，难以完全区分。

5. 传感器噪声 (Sensor Noise): 传感器本身也会产生一些噪声，例如热噪声、散粒噪声等。这些噪声通常具有高频特性。

二、PPG信号噪声过滤方法

针对不同类型的PPG信号噪声，可以采用多种滤波方法进行去除。常用的方法包括：

1. 线性滤波: 包括低通滤波、高通滤波、带通滤波和带阻滤波等。低通滤波可以去除高频噪声，例如传感器噪声；高通滤波可以去除低频噪声，例如基线漂移；带通滤波可以提取特定频率范围内的信号；带阻滤波可以去除特定频率的噪声，例如电源干扰。但是，简单的线性滤波器可能会导致信号失真，特别是对于非平稳噪声，例如运动伪影。

2. 非线性滤波: 包括中值滤波、形态滤波等。中值滤波可以有效去除脉冲噪声，而形态滤波可以去除噪声的同时保留信号的边缘特征。这些方法对非平稳噪声的适应性较强，但计算复杂度较高。

3. 小波变换 (Wavelet Transform): 小波变换具有良好的时频局部化特性，可以有效地去除不同频率范围的噪声，同时保留信号的细节信息。小波变换在PPG信号去噪中得到了广泛应用，其关键在于选择合适的小波基和分解层数。

4. 经验模态分解 (Empirical Mode Decomposition, EMD): EMD是一种自适应的数据分析方法，可以将信号分解成一系列具有不同时间尺度的本征模态函数 (Intrinsic Mode Functions, IMFs)。通过去除包含噪声的IMFs，可以有效地去除噪声。EMD方法对非平稳信号的适应性较强，但存在模态混叠等问题。

5. 独立成分分析 (Independent Component Analysis, ICA): ICA是一种盲源分离技术，可以将混合信号分离成多个独立的成分。通过识别和去除包含噪声的成分，可以有效地去除噪声。ICA方法对混合噪声的适应性较强，但需要较高的计算量。

6. 基于机器学习的去噪方法: 近年来，基于机器学习的去噪方法也得到了广泛关注。例如，可以利用深度学习模型，例如卷积神经网络 (CNN) 和循环神经网络 (RNN)，对PPG信号进行去噪。这些方法具有较强的学习能力，可以适应不同类型的噪声。

三、方法比较及选择

各种噪声过滤方法各有优缺点，选择合适的去噪方法需要根据具体应用场景和噪声特性进行考虑。对于简单的噪声，例如电源干扰，可以使用简单的线性滤波器；对于复杂的噪声，例如运动伪影，则需要采用更高级的非线性滤波器或基于机器学习的方法。 通常情况下，结合多种滤波方法可以获得更好的去噪效果。例如，可以先使用小波变换去除大部分噪声，然后再使用中值滤波去除剩余的脉冲噪声。

四、未来研究方向

尽管PPG信号去噪技术已经取得了显著进展，但仍然存在一些挑战：

1. 鲁棒性增强: 目前的许多去噪方法对噪声类型的变化敏感，需要进一步提高其鲁棒性。

2. 自适应算法: 开发能够自适应调整参数的去噪算法，以适应不同类型的PPG信号和噪声。

3. 多模态融合: 结合其他生理信号，例如ECG信号，可以提高PPG信号去噪的精度。

4. 实时处理: 开发能够进行实时处理的PPG信号去噪算法，以满足实时监测的需求。

总之，PPG信号噪声过滤是PPG信号处理中的一个关键问题。选择合适的去噪方法对于提高PPG信号的质量和准确性至关重要。未来的研究应该关注提高算法的鲁棒性、自适应性和实时处理能力，以及探索多模态融合等新的去噪方法。只有这样，才能更好地发挥PPG技术在医疗健康领域的应用潜力。

📣 部分代码

function [red_signal, ir_signal] = synthesizeSignal(time)

    freqs = [1.3, 2.6, 3.9, 5.2, 6.5];

    phases = [-1.58, -1.60, -1.61, -1.61, -1.30];

    amp_red = [0.21, 0.15, 0.03, 0.01, 0.00] * 1e-3;

    amp_ir = [0.62, 0.42, 0.09, 0.04, 0.002] * 1e-3;

    N = length(time);

    red_signal = zeros(1, N);

    ir_signal = zeros(1, N);



    for k = 1:length(freqs)

        red_signal = 0.8 + red_signal + amp_red(k) * cos(2 * pi * freqs(k) * time + phases(k));

        ir_signal = 1.4 + ir_signal + amp_ir(k) * cos(2 * pi * freqs(k) * time + phases(k));

    end

end

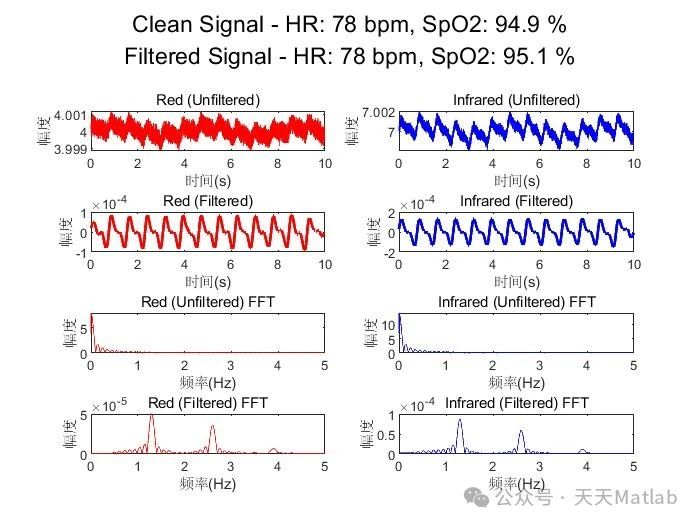

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
