随着全球能源结构转型和环境保护意识的日益增强，电动汽车（EVs）作为一种清洁、高效的交通工具，正以前所未有的速度普及。然而，电动汽车的普及也对现有的电力系统带来了新的挑战，其中最显著的就是充电负荷问题。电动汽车充电负荷的随机性和波动性，对电网的稳定运行、容量规划以及电能质量都产生了重要影响。因此，深入研究电动汽车充电负荷的特性，准确预测未来充电需求，对于保障电力系统的安全可靠运行具有至关重要的意义。

传统的负荷预测方法，如基于历史数据的统计分析法、时间序列分析法等，在预测电动汽车充电负荷时面临诸多局限性。这主要是由于电动汽车充电行为受到多种因素的影响，包括用户出行习惯、车辆类型、电池容量、充电桩分布、电价政策等，这些因素的随机性和复杂性使得传统方法难以准确刻画充电负荷的分布和变化规律。

蒙特卡洛模拟法（Monte Carlo Simulation）作为一种基于概率统计的计算方法，通过对随机变量进行大量重复抽样和模拟实验，能够有效地处理复杂系统的随机性和不确定性问题。将蒙特卡洛模拟法应用于电动汽车充电负荷研究，能够充分考虑各种随机因素对充电行为的影响，从而更准确地预测充电负荷的分布特性和峰值负荷，为电力系统的规划、调度和优化提供有力支持。

本文将基于蒙特卡洛模拟法，对电动汽车充电负荷进行深入研究。首先，将分析影响电动汽车充电负荷的关键因素，并构建相应的概率模型。其次，将详细阐述基于蒙特卡洛模拟法的充电负荷模拟过程。最后，将通过案例分析，验证蒙特卡洛模拟法在预测电动汽车充电负荷方面的有效性，并讨论研究结果对电力系统规划和运行的指导意义。

第一章电动汽车充电负荷影响因素与概率模型构建

电动汽车充电负荷是一个高度复杂的随机过程，其特性受到多种因素的影响。准确刻画这些因素的随机性是利用蒙特卡洛模拟法进行充电负荷研究的基础。本章将对影响电动汽车充电负荷的主要因素进行分析，并构建相应的概率模型。

1.1 电动汽车用户出行特征

用户出行特征是影响充电行为的根本因素。不同的出行目的（如通勤、购物、休闲等）会影响车辆的使用时间和里程，进而决定车辆的电量消耗和充电需求。典型的出行特征包括：

日均行驶里程：
不同用户的日均行驶里程存在显著差异，反映了用户的出行需求。其分布通常可以用正态分布或Gamma分布来描述。
出发时间：
用户每日的首次出行出发时间具有随机性，影响车辆开始消耗电量的时间点。其分布可以用高峰时段的概率分布来描述。
回家时间：
用户每日结束主要行程并返回居住地的时间是决定充电行为发生概率的关键因素。其分布通常呈现双峰或多峰形态，反映了上下班高峰等情况。
停车时长：
用户在不同地点（如工作单位、商场、居住地）的停车时长决定了充电的可能性和时间窗口。

针对这些出行特征，可以基于大量的用户行为数据进行统计分析，构建相应的概率分布模型。例如，日均行驶里程可以采用基于历史数据的直方图进行拟合，或者采用参数化模型进行描述；出发和回家时间可以采用高斯混合模型或基于非参数方法的密度估计来刻画。

1.2 电动汽车特性

电动汽车本身的特性也会对充电行为产生影响，主要包括：

电池容量：
电池容量决定了车辆的续航里程，容量越大，车辆的充电频率可能越低。不同型号的电动汽车电池容量差异较大，其分布可以根据市场占有率等因素进行建模。
百公里电耗：
车辆的电能消耗效率直接影响行驶里程对应的电量消耗。不同车型、不同的驾驶习惯、甚至不同的环境温度都会影响百公里电耗，可以采用统计分布来描述其变化范围。

1.3 充电行为模式

用户的充电行为模式直接决定了充电负荷的发生时间和持续时间。主要的充电行为模式包括：

充电开始时间：
用户决定开始充电的时间点，受到多种因素影响，如回家时间、剩余电量、电价政策等。其分布是充电负荷发生时间的关键决定因素。
充电结束时间：
用户停止充电的时间点，通常与电池充满或用户离开停车位相关。
充电地点：
用户选择的充电地点（家庭、工作单位、公共充电站）决定了充电桩的类型和充电功率。
充电桩类型：
充电桩的功率不同，决定了充电速率。慢充桩功率较低，充电时间长；快充桩功率较高，充电时间短。
目标充电电量：
用户希望充到的电量水平，通常为100%SOC（State of Charge）或根据出行需求设定的目标值。

对于充电开始时间和目标充电电量等随机变量，可以基于用户问卷调查、行为数据分析等方式构建概率分布模型。例如，充电开始时间可以根据用户回家时间、车辆剩余电量等因素进行条件概率建模。

1.4 其他影响因素

除了上述主要因素外，还有一些其他因素也会影响电动汽车充电负荷，包括：

电价政策：
分时电价等政策会引导用户在低谷时段充电，从而影响充电负荷的时间分布。
充电桩分布和可用性：
充电桩的数量、位置和可用性会影响用户的充电选择和便利性。
温度和环境因素：
低温会影响电池性能，导致续航里程减少和充电效率降低。

在构建概率模型时，可以根据研究目的和数据的可得性，选择性地将这些因素纳入模型。例如，在考虑电价政策影响时，可以构建用户对不同时段电价的敏感度模型。

总结而言，本章通过对电动汽车充电负荷影响因素的分析，明确了需要建模的随机变量。通过对这些变量的概率分布进行刻画，为后续的蒙特卡洛模拟提供了基础数据和模型。

第二章基于蒙特卡洛模拟法的充电负荷模拟过程

基于蒙特卡洛模拟法进行电动汽车充电负荷研究的核心思想是，通过大量模拟个体的随机行为，并对这些个体的行为进行聚合，从而得到整体的充电负荷特性。本章将详细阐述基于蒙特卡洛模拟法的充电负荷模拟过程。

2.1 模拟流程概述

基于蒙特卡洛模拟法的电动汽车充电负荷模拟过程通常包括以下步骤：

确定模拟对象：
确定模拟的电动汽车群体规模（例如，城市中电动汽车的总量）。
构建个体行为模型：
基于第一章构建的概率模型，为每个模拟个体生成其随机的出行特征、车辆特性和充电行为参数。
模拟个体行为：
根据生成的个体参数，模拟每个个体在一天或更长时间段内的出行和充电过程。
计算个体充电负荷：
根据个体在模拟过程中的充电行为，计算其在不同时间段内的充电功率。
聚合个体充电负荷：
将所有模拟个体的充电负荷在不同时间段进行叠加，得到总体的充电负荷曲线。
重复模拟：
重复步骤2-5多次，通过大量模拟实验来降低随机误差，获取更可靠的模拟结果。
结果分析：
对多次模拟得到的充电负荷曲线进行统计分析，计算平均负荷、峰值负荷、负荷方差等指标，并分析负荷的时间分布特性。

2.2 个体行为模拟细节

个体行为模拟是蒙特卡洛模拟的关键环节。对于每个模拟个体，需要按照以下步骤进行模拟：

生成个体参数：
根据第一章构建的概率分布模型，为个体随机抽取日均行驶里程、首次出行出发时间、回家时间、电池容量、百公里电耗等参数。
模拟出行过程：
基于生成的出行特征，模拟个体在一天的出行过程。例如，根据日均行驶里程和百公里电耗计算每日总电量消耗。根据首次出行出发时间和回家时间确定车辆在外的时间段。
判断充电需求：
根据车辆在出行过程中的电量消耗和回家时的剩余电量，判断个体是否需要充电。通常设置一个阈值，当剩余电量低于该阈值时，个体有较高的充电意愿。
生成充电行为参数：
如果个体需要充电，根据充电行为模式的概率模型，随机生成充电开始时间、充电地点（决定充电桩类型和功率）、目标充电电量等参数。
模拟充电过程：
根据生成的充电行为参数，模拟充电过程。根据充电开始时间、充电功率和目标充电电量计算充电持续时间，并在充电持续时间内以相应的功率计算充电负荷。需要考虑电池充电特性，例如SOC越高充电功率可能越低。
更新车辆状态：
在模拟过程中，需要实时更新车辆的电量状态。

在模拟个体行为时，需要注意以下几点：

时间步长：
模拟过程中需要选择合适的时间步长（例如，1分钟或5分钟），以便更精细地捕捉充电负荷的变化。
状态转移：
需要构建车辆状态转移模型，例如，从停车状态到行驶状态，从行驶状态到停车状态，以及从停车状态到充电状态等。
相互依赖性：
不同的随机变量之间可能存在相互依赖性。例如，日均行驶里程和回家时间可能存在相关性。在生成随机变量时，需要考虑这种依赖性。

2.3 充电负荷计算与聚合

在模拟了个体行为后，可以计算个体在每个时间步长内的充电功率。对于慢充桩，充电功率通常是恒定的；对于快充桩，充电功率可能随着SOC的变化而变化。将所有模拟个体的充电功率在同一时间步长内进行叠加，即可得到在该时间步长内的总充电负荷。

重复上述模拟过程多次（例如，数千或数万次），每次模拟都将生成一条完整的充电负荷曲线。通过对这些充电负荷曲线进行统计分析，可以得到充电负荷的平均曲线、峰值负荷的分布、负荷的方差等统计特征。模拟次数越多，结果的精度越高。

2.4 模拟结果分析与验证

模拟结束后，需要对结果进行分析和验证。主要的分析内容包括：

平均充电负荷曲线：
反映了充电负荷的典型日变化规律。
峰值充电负荷：
是电力系统规划和容量评估的关键指标。可以分析峰值负荷出现的时间、大小以及其波动性。
负荷方差：
反映了充电负荷的随机性和波动性，对电力系统的稳定性有重要影响。
不同场景下的负荷变化：
可以通过调整模型参数，模拟不同情景下的充电负荷变化，例如，电动汽车保有量增加、充电基础设施改善、电价政策调整等。

为了验证模拟结果的有效性，可以将其与实际测量数据进行对比。如果模拟结果与实际数据吻合度较高，则说明模型和模拟过程是有效的。

第三章案例分析

为了进一步说明基于蒙特卡洛模拟法研究电动汽车充电负荷的应用，本章将通过一个简化的案例进行演示。

3.1 案例设定

假设我们模拟一个拥有1000辆电动汽车的小区。我们设定以下简化的概率模型：

日均行驶里程：
服从均值为40公里，标准差为20公里的正态分布（截断到非负值）。
回家时间：
服从均值为18:00，标准差为1小时的正态分布（截断到24小时内）。
需要充电的概率：
与回家时的剩余电量有关，回家时剩余电量越低，需要充电的概率越高。简单设定为：如果回家时剩余电量低于总容量的50%，则以80%的概率需要充电；如果剩余电量高于50%，则以20%的概率需要充电。
充电开始时间：
如果需要充电，充电开始时间设定为回家时间加上一个随机的延迟时间，延迟时间服从均值为30分钟，标准差为15分钟的正态分布（截断到非负值）。
充电功率：
所有车辆都使用3kW的慢充桩。
电池容量：
所有车辆的电池容量都为40kWh。
百公里电耗：
固定为15kWh/100km。
目标充电电量：
设定为充满至100%SOC。

3.2 模拟过程与结果

我们进行1000次蒙特卡洛模拟，每次模拟生成一天的充电负荷曲线。

在每次模拟中，对于每辆电动汽车，我们首先根据概率分布生成其日均行驶里程和回家时间。然后，根据日均行驶里程和百公里电耗计算每日电量消耗。假设车辆出发时电量为100%，则回家时的剩余电量可以计算出来。根据剩余电量判断是否需要充电。如果需要充电，生成充电开始时间。然后，根据充电开始时间、充电功率和目标充电电量（充满），计算充电结束时间和充电持续时间。在充电持续时间内，该车辆的充电负荷为3kW；在其他时间，充电负荷为0。

将所有1000辆电动汽车的充电负荷在每个时间步长（例如，1分钟）进行叠加，得到本次模拟的总充电负荷曲线。

重复上述过程1000次，得到1000条充电负荷曲线。对这些曲线进行统计分析，计算平均充电负荷曲线和峰值负荷的分布。

模拟结果示例（示意性）：

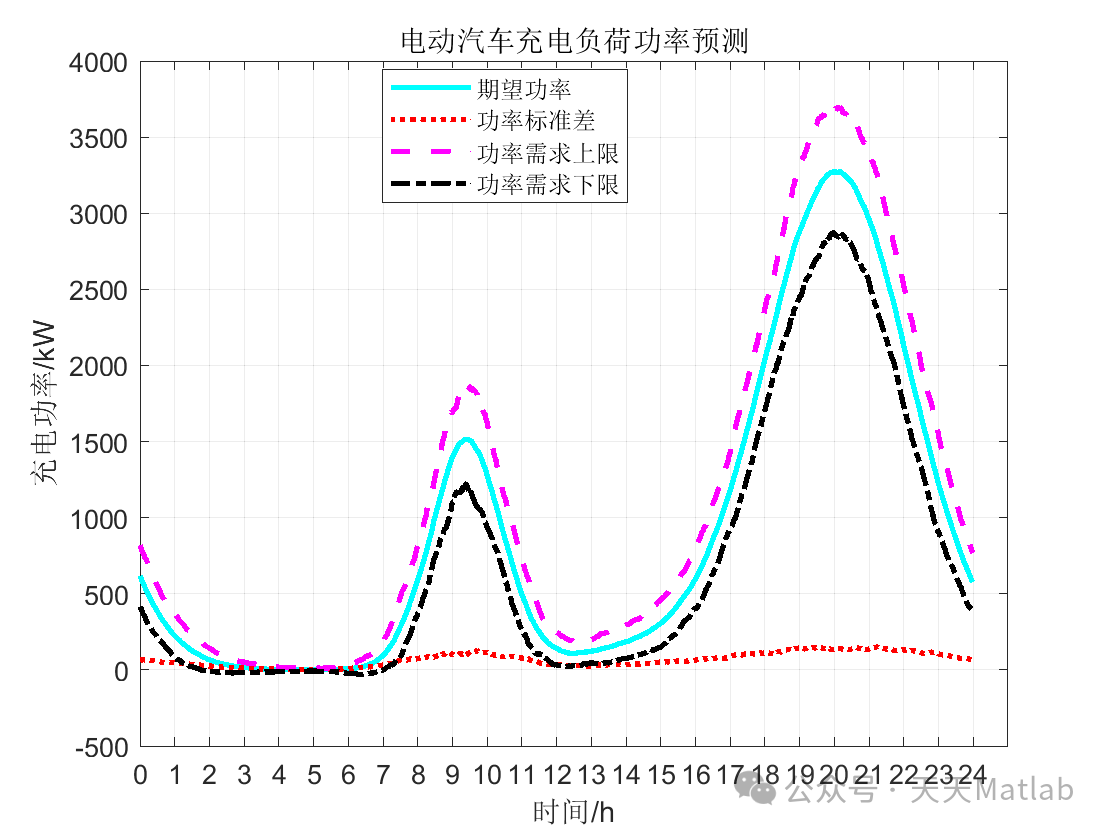

经过模拟，我们可以得到类似的充电负荷曲线（如下图所示）。可以看到，充电负荷主要集中在用户回家后的傍晚和夜间。峰值负荷出现在晚上8点到10点之间。峰值负荷的大小和出现时间具有一定的波动性。

[此处可以插入一张示意性的蒙特卡洛模拟得到的充电负荷曲线图，X轴为时间，Y轴为负荷]

通过对多次模拟结果的统计分析，我们可以得到平均充电负荷曲线，更能反映充电负荷的整体趋势。同时，可以计算峰值负荷的概率分布，了解峰值负荷的最大可能值以及其发生的概率。

3.3 结果分析与讨论

案例分析表明，基于蒙特卡洛模拟法能够有效地模拟电动汽车充电负荷的随机性和波动性。模拟结果能够反映充电负荷的主要特征，例如夜间峰值。通过调整模拟参数，我们可以分析不同因素对充电负荷的影响。例如，增加电动汽车保有量会显著提高峰值负荷；引入分时电价可以引导用户在低谷时段充电，从而削平峰谷差。

本案例是一个简化的模型，实际应用中需要更精细的概率模型和更复杂的个体行为模拟。例如，可以考虑不同用户的充电习惯差异、公共充电桩的使用、车辆的充电效率变化等因素。

第四章蒙特卡洛模拟法在电动汽车充电负荷研究中的优势与局限性

4.1 优势

蒙特卡洛模拟法在电动汽车充电负荷研究中具有以下显著优势：

处理随机性和不确定性：
能够充分考虑各种影响因素的随机性，更准确地刻画充电负荷的分布特性和波动性。
灵活性：
模型结构灵活，易于引入新的影响因素和复杂的行为模式。可以通过调整模型参数，模拟不同情景下的充电负荷变化。
无需建立复杂的解析模型：
对于复杂的系统，很难建立精确的解析模型，而蒙特卡洛模拟法只需对随机变量进行抽样和模拟，无需复杂的数学推导。
适用于大规模系统：
可以通过增加模拟个体数量，模拟大规模电动汽车群体的充电行为。

4.2 局限性

蒙特卡洛模拟法也存在一些局限性：

计算量大：
为了获得精确的模拟结果，需要进行大量的重复模拟，计算量较大。
模型构建的准确性依赖于数据：
模型中概率分布的准确性直接影响模拟结果的可靠性，需要大量的实际数据来构建准确的概率模型。
难以捕捉极端事件：
虽然能够反映随机性，但在捕捉极端事件（如大规模同时充电）方面可能需要更精细的模型和更大的模拟规模。
结果的随机性：
模拟结果本身是带有随机性的，需要进行多次模拟并进行统计分析来降低误差。

尽管存在局限性，但随着计算能力的提升和数据可得性的增加，蒙特卡洛模拟法在电动汽车充电负荷研究中的应用越来越广泛。

第五章结论与展望

本文基于蒙特卡洛模拟法，对电动汽车充电负荷进行了深入研究。通过分析影响充电负荷的关键因素，构建相应的概率模型，并详细阐述了基于蒙特卡洛模拟法的充电负荷模拟过程。案例分析初步验证了该方法的有效性。

研究表明，蒙特卡洛模拟法是一种有效的工具，能够准确刻画电动汽车充电负荷的随机性和波动性，为电力系统的规划、调度和优化提供有力支持。通过对不同场景下的模拟，可以预测未来充电负荷的发展趋势，评估其对电网的影响，并为制定相应的对策提供依据。

未来的研究可以从以下几个方面进一步深入：

构建更精细的概率模型：
收集更详细的用户行为数据和充电桩运行数据，构建更准确、更细致的概率分布模型，包括不同用户群体的差异、不同地区的差异等。
考虑更复杂的充电行为模式：
引入智能充电策略、V2G（Vehicle-to-Grid）技术、充电调度策略等对充电负荷的影响。
结合机器学习方法：
利用机器学习技术从海量数据中提取特征，构建更准确的个体行为预测模型，为蒙特卡洛模拟提供更精确的输入。
与其他负荷预测方法结合：
将蒙特卡洛模拟法与其他负荷预测方法（如时间序列分析、深度学习等）相结合，取长补短，提高预测精度。
开展更具实践意义的案例研究：
选择具体的城市或区域进行案例研究，结合当地的实际情况，对电动汽车充电负荷进行预测和分析，为当地电力系统的规划和运行提供具体的建议。
